Преобразователи давления измерительные WIKA O-10, R-1
| Номер в ГРСИ РФ: | РБ 03 04 3685 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
|
Описание типа РБ 03 04 3685 20 [2020-06-10]
rb-03-04-3685-20_2020-06-10.pdf
|
Скачать |
Преобразователи давления измерительные WIKA 0-10, R-1 (далее -преобразователи) предназначены для непрерывного измерения и преобразования избыточного и вакуумметрического давления в аналоговый сигнал силы постоянного тока (напряжения постоянного тока).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3685 20 |
| Наименование | Преобразователи давления измерительные WIKA O-10, R-1 |
| Год регистрации | 2020 |
| Номер сертификата | 13218 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия DE (изготовитель - фирма "WIKA Polska spolka z ograniczona odpowiedzialnoscia spolka komandytowa", Польша, (PL)) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (изготовитель - фирма "WIKA Polska spolka z ograniczona odpowiedzialnoscia spolka komandytowa", Польша)
Адрес: ul. Legska 29/35, 87-800 Wtoctawek, Polska
Контакты: тел: (+48) 5423 01 100, факс: (+48) 5423 01 101, info@wikapolska.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по СТБ 8069-2017. |
Поверители
Скачать
|
Описание типа РБ 03 04 3685 20 [2020-06-10]
rb-03-04-3685-20_2020-06-10.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные WIKA 0-10, R-1 (далее -преобразователи) предназначены для непрерывного измерения и преобразования избыточного и вакуумметрического давления в аналоговый сигнал силы постоянного тока (напряжения постоянного тока).
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.
Описание
Принцип действия преобразователей основан на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента. Давление измеряемой среды, воздействующее на чувствительный элемент передаётся на измерительный мост сопротивления. Выходной сигнал моста сопротивления преобразуется и усиливается для формирования унифицированного аналогового выходного сигнала, пропорционального измеряемому давлению.
Внешний вид преобразователей представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в Приложении А.

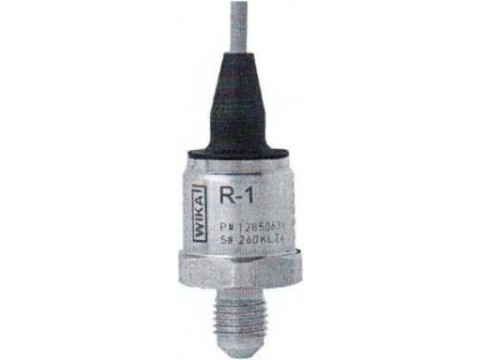

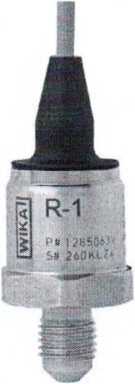

Модель R-1

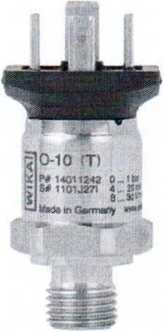

Модель 0-10 (Т)
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей приведены в таблице 1.
Таблица 1
|
Наименование характеристик |
R-1 |
0-10 (Т) |
0-10 (5) |
|
Верхние пределы (ВПИ) измерений давления, бар |
от 6 до 160* от 7 до 45** |
от 6 до 600* от 5 до 59** |
от 6 до 40* 5** |
|
Диапазоны измерений (ДИ) мановакуумметрического давления |
от -0,5 до +7, от -0,5 до +10 |
— |
— |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±2,0 |
±1,2 |
±2,0 |
|
Аналоговый выходной сигнал силы (напряжения) постоянного тока |
4-20 мА; 1-5 В, 0-10 В |
4-20 мА; 0,5-4,5 В, 0-5 В, 1-5 В, 0-10 В |
4-20 мА; 0,5-4,5 В, 1-5 В |
|
Диапазон температуры окружающей среды, °C |
от минус 25 до плюс 80 |
от минус 30 до плюс 100 |
от минус 25 до плюс 80 |
|
Диапазон температуры измеряемой среды, °C |
от минус 40 до плюс 100 |
от минус 30 до плюс 100 |
от минус 40 до плюс 100 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от (20±5) °C, % от ДИ |
±0,5/10 К |
±1,5 |
±0,6/10 К |
|
Напряжение питания, В |
от 7 до 30 для 4-20 мА от 8 до 30 для 1-5 В от 14 до 30 для 0-10 В |
от 8 до 30 от 14 до 30 для 0-10 В |
от 8 до 30 |
|
* Избыточное давление, нижний предел измерений 0 бар. * * Мановакуумметрическое давление, нижний предел измерений -1 бар. | |||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Основной комплект поставки включает:
- преобразователь давления WIKA;
- комплект монтажных частей;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “WIKA Alexander Wiegand SE & Co. KG”, Германия;
СТБ 8069-2017 Система обеспечения единства измерений Республики Беларусь.
Преобразователи давления измерительные. Методика поверки.
Заключение
Преобразователи давления измерительные WIKA 0-10, R-1 соответствуют требованиям технической документации фирмы “WIKA Alexander Wiegand SE & Co. KG” (Германия).
Преобразователи соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационные номера деклараций о соответствии ТС N RU Д-DE.A301.B.00811 от 31.03.2016; ЕАЭС № RU fl-DE.M010.B.04796 от 24.01.2018).
Межповерочный интервал: не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
