Амперметры и вольтметры Э8030-М1
| Номер в ГРСИ РФ: | РБ 03 13 0095 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
Амперметры и вольтметры Э показывающие аналоговые малой мы, предназначены для измерения i Амперметры и вольтметры м
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0095 20 |
| Наименование | Амперметры и вольтметры Э8030-М1 |
| Год регистрации | 2020 |
| Номер сертификата | 13222 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ВЗЭП"
Адрес: ул. Ильинского, 19/18, 210630, г. Витебск
Контакты: (0212) 66-58-10, vzep.info@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.497-83. |
Поверители
Скачать
|
Описание типа РБ 03 13 0095 20 [2016-03-17]
rb-03-13-0095-20_2016-03-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0095 20 [2020-10-09]
rb-03-13-0095-20_2020-10-09.pdf
|
Скачать |
Описание типа
Назначение
Амперметры и вольтметры Э показывающие аналоговые малой мы, предназначены для измерения i Амперметры и вольтметры м
нарных энергоустановках, в разли ния тока и напряжения в цепях пер
Описание
Основным конструктивным у: ханизм, который состоит из подв шунта для регулировки.
Измерительный механизм yci бора, в основании которого имек приборов в электрическую цепь. С пятся резисторы. Измерительный стороны которой расположен кор отметку шкалы.
Шкала приборов неравномер^ шкалы соответствует одно-, двух-ряемой величины или значениям, ления этих значений на 10 или ЮС
л
ювиям ТУ РБ 05796073.151-99, ГОСТ 8711-93, ).080, ЗПМ.314.066 ЗПМ.ЗЮ.088, ЗПМ.314.074, г. Витебск.
1РИМЕНЕНИЯ
8030-М1 (далее - приборы) прямого действия абаритные щитовые электромагнитной систе-тока и напряжения в цепях переменного тока, огут применяться на передвижных и стацио-чных отраслях промышленности для измере->еменного тока.
злом приборов является измерительный ме-ижной части, обоймы, катушки и магнитного
ганавливается в пластмассовом корпусе при-)тся токоведущие стрежни для подключения у наружной стороны корпуса вольтметра кре-механизм закрывается крышкой, с наружной ректор для установки указателя на нулевую
ная, с нулевой отметкой слева. Цена деления или пятикратному значению единицы изме-полученным в результате умножения или де-).
(Г ®
1 (Государственный реестр) I
Ц 1 средств измерений / |
ист 1 из 6 \\ :
г w \Для документов/
|
Описание типа средств измерений ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование и тип прибора, диапазоны показаний, нормирующее зна-юние и способ включения приборов указаны в таблице 1. Габлица 1 | ||||
|
Наименование прибора |
Диапазон показаний |
Нормирующее значение |
Способ включения | |
|
Амперметр Э8030-М1 |
от 0 до 100 мА от 0 до 300 мА от 0 до 500 мА от 0 до 1 А от 0 до 2 А от 0 до 3 А от 0 до 5 А от 0 до 10 А от 0 до 20 А от 0 до 30 А от 0 до 50 А |
100 мА 300 мА 500 мА 1 А 2 А ЗА 5 А 10 А 20 А 30 А 50 А |
непосредственный | |
|
от 0 до 10 А от 0 до 20 А от 0 до 30 А от 0 до 50 А от 0 до 75 А от 0 до 100 А от 0 до 150 А от 0 до 200 А от 0 до 300 А от 0 до 400 А от 0 до 600 А от 0 до 800 А от 0 до 1000 А от 0 до 1500 А от 0 до 2000 А от 0 до 3000 А от 0 до 4000 А от 0 до 5000 А |
5 А |
с трансформатором тока | ||
|
Вольтметр Э8030-М1 |
от 0 до 10 В от 0 до 30 В от 0 до 50 В от 0 до 100 В от 0 до 150 В от 0 до 250 В от 0 до 500 В |
10 В 30 В 50 В 100 В 150 В 250 В 500 В |
непосредственный | |
|
от 0 до 600 В от 0 до 750 В |
600 В 750 В |
с добавочным сопротивлением Р85* | ||
|
от 0 до 1,75 кВ от 0 до 7,5 кВ от 0 до 12 кВ |
116,7 В 125 В 120 В |
с трансформатором напряжения 1500/100, 6000/100, 10000/100 | ||
|
*Р85 - невзаимозаменяемое добавочное сопротивление, являющееся вспомогательной частью прибора. /-/Т/гЛ хХ | ||||
|
п.л^т- О .лл О |
/ / IS <J \ \\ fl |Государсгвениый реестр) || 11 1 средств измерений / II v \ Республики Беларусь / // | |||
|
J 1ИU I О u |
\Для документов/ /1 . X X у // | |||

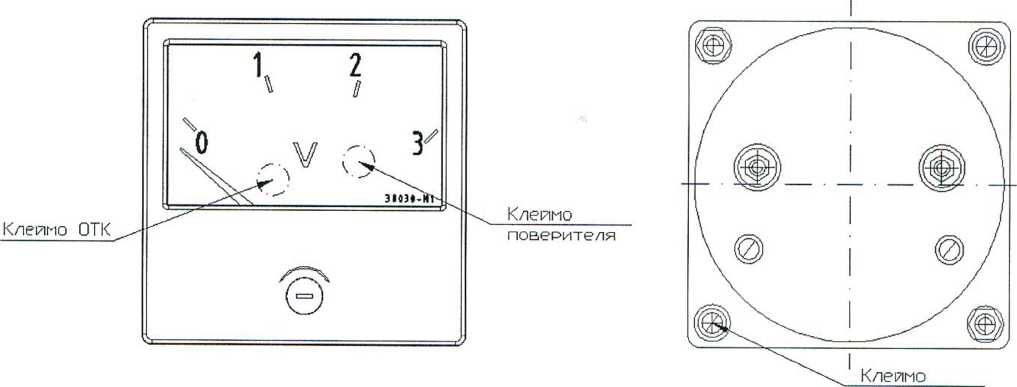

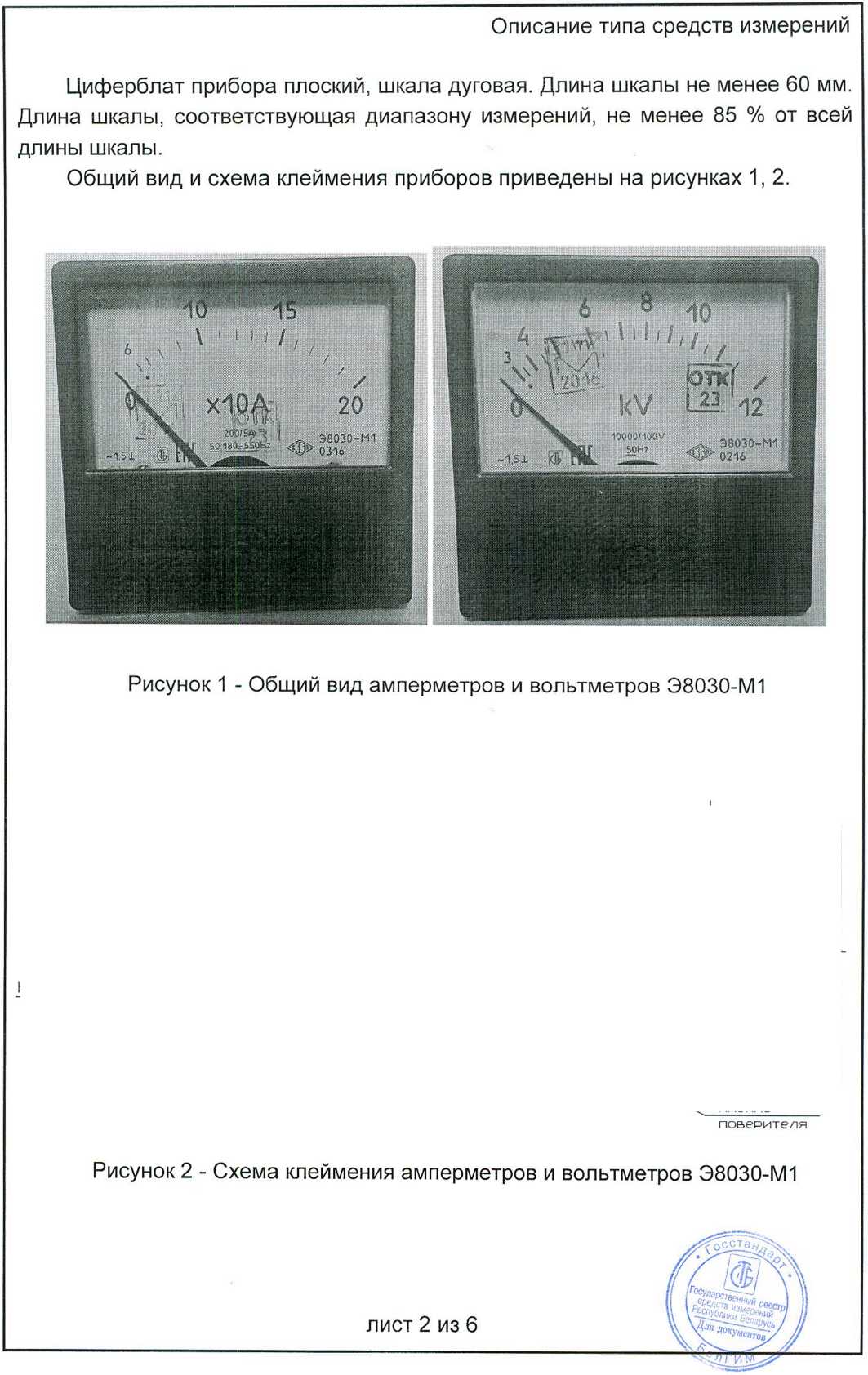

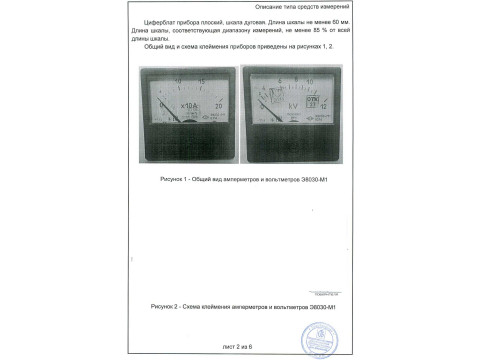

Приборы изготавливаются с нормальными значениями (нормальными областями значений) частот:
а) амперметры:
- на нормальную частоту 50 или 60 Гц и нормальную область частот от 180 до 550 Гц;
- на нормальные частоты 800, 1000 Гц;
б) вольтметры:
- на нормальные частоты 50, 60, 200, 800, 1000 Гц или на нормальную область частот от 400 до 500 Гц.
Класс точности приборов: 1,5 или 2,5.
Пределы основной погрешности приборов в диапазоне измерений не должны превышать значений: ± 1,5 % или ± 2,5 % от верхнего предела диапазона измерений.
Пределы основной погрешности для вольтметров, имеющих добавочные сопротивления, в комплекте с ними не должны превышать значений: ± 1,5 % или ± 2,5 % от верхнего предела диапазона измерений.
Погрешности приборов, предназначенных для включения с измерительными трансформаторами тока и напряжения должны определяться отдельно от последних и не должны превышать значений: ± 1,5 % или ± 2,5 % от верхнего предела диапазона измерений.
Цена деления шкалы должна соответствовать одно-, двух- или пятикратному значению единицы измеряемой величины или значениям, полученным в результате умножения или деления этих значений на 10 или 100.
Потребляемая мощность, не более:
- 5 В-A, для вольтметров до 250 В;
- 10 В А, для остальных вольтметров;
- 2,5 В-A, для амперметров.
Масса не более:
- для прибора: 0,25 кг;
- для добавочного сопротивления: 0,135 кг.
Габаритные размеры не более:
- для прибора: 80x80x70 мм;
- для индивидуального добавочного сопротивления: 110x80x50 мм.
Средний срок службы - 10 лет.
Рабочие условия эксплуатации:
- температура: от минус 50 °C до плюс 60 °C;
- относительная влажность 95 % при температуре 35 °C;
- нормальное рабочее положение - вертикальное положение циферблата.
Знак утверждения типа
Знак утверждения типа наносится на приборы методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.
Комплектность
Комплект поставки указан в таблице 2.
Таблица 2
|
Наименование и условное обозначение |
Кол-во |
Примечание |
|
Амперметр Э8030-М1 |
1 шт. |
В зависимости от заказа |
|
Вольтметр Э8030-М1 |
1 шт. | |
|
Индивидуальное добавочное сопротивление Р85 |
1 шт. |
Для вольтметров с диапазоном измерений 600, 750 В |
|
Гайка М5.6Н.32.136 ГОСТ 5916-70 |
4 шт. |
Для амперметров непосредственного включения с диапазоном измерений 10, 20, 30, 50 А. |
|
Шайба 5.32.139 ГОСТ 11371-78 |
2 шт. | |
|
Скоба |
2 шт. | |
|
Винт В.М36дх16.48.016 ГОСТ 17473-80 |
2 шт. | |
|
Паспорт (ПС) или этикетка (ЭТ) |
1 экз. |
Примечание - Измерительные трансформаторы тока и напряжения в комплект поставки не входят и изготовителем приборов не поставляются.
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ РБ 05796073.151-99. «Амперметры и вольтметры Э8030-М1. Технические условия».
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним».
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ГОСТ 8.497-83 «Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки».
Заключение
Амперметры и вольтметры Э8030-М1 соответствуют требованиям ТУ РБ 05796073.151-99, ГОСТ 8711-93, ТР ТС 004/2011.
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
лист 5 из 6
Государственные приемочные испытания проведены:
Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)
ул. Б. Хмельницкого, 20, 210015, г. Витебск,
тел./факс: (0212)42-68-04.
Аттестат аккредитации № BY/112 01.0812 от 25.03.2008
