Амперметры А-040, вольтметры В-040 и вольтамперметры ВА-040

Назначение

Амперметры А-040, вольтме' лее - приборы) предназначены с< напряжения в цепях постоянного т

Приборы устанавливаются в и в передвижных силовых энергет

Описание

При работе вольтамперметр, включении, снимается падение на электрическую цепь последовател прибора протекает ток, пропорцион

При работе вольтамперметра добавочный резистор, установлен кнопки переключателя) ток, nponopi Ток, протекающий через рамку, взаимодействует с магнитным г заставляет повернуться подви) противодействует момент двух пропорционально углу закручивай моментов подвижная часть, с укре угол, пропорциональный току.

ли

условиям ТУ 25-04.023-78Е и комплекту

1М.324.028, ЗПМ.328.002 ОАО «ВЗЭП»

1РИМЕНЕНИЯ

гры В-040 и вольтамперметры ВА-040 (да-эответственно для измерения силы тока и ока.

бортовых электрических сетях автомобилей ических установок.

а ВА-040 в качестве амперметра, при его пряжения с наружного шунта, включенного в ьно нагрузке, вследствие чего через рамку альный измеряемому току в цепи.

в качестве вольтметра на его рамку через ный внутри прибора, подается (при нажатии диональный напряжению электрической цепи.

создает магнитное поле рамки, которое юлем неподвижного постоянного магнита, кную часть прибора. Этому повороту

спиральных пружин, увеличивающийся ия. В результате действия двух указанных пленной на ней стрелкой, поворачивается на

ст 1 из 5

Измерительный механизм приборов помещен в металлический корпус и смонтирован на пластмассовом основании.

На лицевой стороне корпуса помещена букса корректора, поворотом которой производится установка стрелки на нулевую отметку шкалы при выключенном токе или напряжении.

Кроме того, у вольтамперметра на лицевой стороне смонтирована кнопка переключателя для переключения прибора с измерения величины тока на измерение напряжения.

Приборы имеют модификации, отличающиеся пределами измерений.

Приборы представляют собой вибропрочные приборы магнитоэлектрической системы постоянного тока.

Общий вид и схема клеймения приборов приведены на рисунках 1,2.

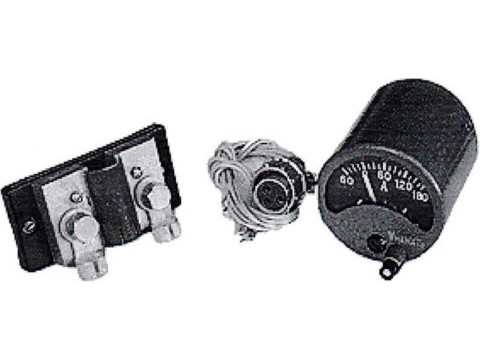

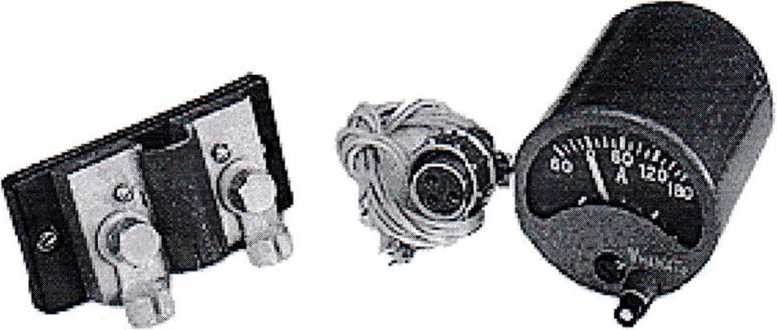

Рисунок 1 - Общий вид вольтамперметра ВА-040

Рисунок 2 - Схема клеймения вольтамперметра ВА-0'

,-ганда

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Пределы допускаемой основной приведенной погрешности приборов равны ±2 %:

- от конечного значения диапазона измерений - для прибора с нулевой отметкой на краю диапазона измерений;

- от суммы модулей конечных значений диапазона измерений - для приборов с нулевой отметкой внутри диапазона измерений.

Примечание - Погрешность приборов при работе в режиме амперметра указана без учета погрешностей на шунт.

Пределы основной абсолютной погрешности вольтамперметров при работе вольтметром:

- для вольтамперметра ВА-540 равны ±0,72 В;

- для остальных вольтамперметров равны ±0,8 В.

Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от (20 ± 5) °C (или от обозначенной на приборе) до любой температуры от минус 50 °C до плюс 50 °C на каждые 10 °C изменения температуры:

Описание типа средств измерений

Время установления показаний не более 3 с.

Масса прибора не более 0,4 кг.

Габаритные размеры (длина х диаметр):

- для амперметров и вольтметров не более 79,5 х 60 мм;

- для вольтамперметров не более 93,5 х 60 мм.

Гарантийная наработка:

- для специальных транспортных машин 500 моточасов в течение 10 лет;

- для остальных объектов 500 моточасов в течение 5 лет.

Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 50 °C до плюс 50 °C;

- относительная влажность, при температуре (20 ± 5) °C, от 30 % до 80 %;

- нормальное рабочее положение - вертикальное положение циферблата;

- постоянно действующая вибрация с ускорением (0,2 ± 0,1) д.

Знак утверждения типа

Знак утверждения типа наносится на приборы методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект 1

Комплект 2

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-04.023-78Е «Амперметры А-040, вольтметры В-040 и .

вольтамперметры ВА-040»,

ГОСТ 8.497-83 «Амперметры, вольтметры, ваттметры, в: и средства поверки».

,ы

Заключение

Амперметры А-040, вольтметры В-040, вольтамперметры ВА-040 соответствуют ТУ 25-04.023-78Е.

Амперметры А-040, вольтметры В-040, вольтамперметры ВА-040 подлежат первичной поверке.

Государственные приемочные испытания проведены:

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20, 210015, г. Витебск,

тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 01.0812 от 25.03.2008
