Вольтметры постоянного тока В-1

Назначение

Вольтметр постоянного тока измерения напряжения постоянно тов в интервале температур от ми

Вольтметр устанавливается вертолетах и на других летательн

Описание

Измерение напряжения магнитоэлектрической системы прибора гасящим сопротивлением рамку подвижной части приб измеряемому напряжению. Ток взаимодействуя с магнитным п< заставляет повернуться подвиж противодействует момент двух пропорционально углу закручиван моментов подвижная часть, с укр на угол, пропорциональный току основании, вставлен в металличе закрыт экраном.

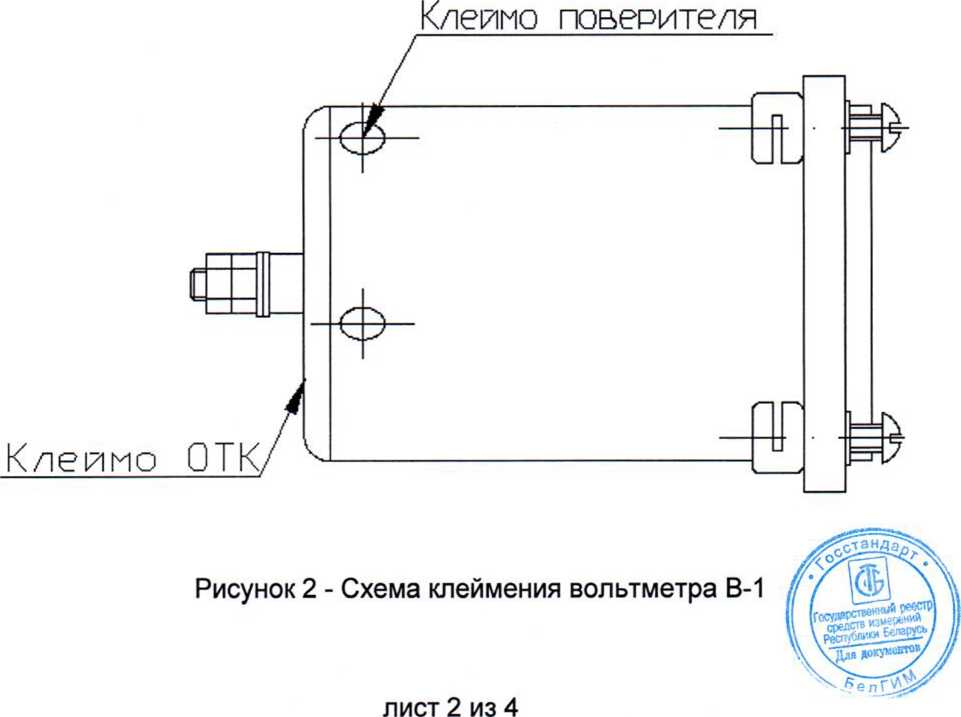

Общий вид и схема клеймени?

ли

условиям ТУ 25-04-1252-76 и комплекту ВЗЭП» Республика Беларусь, г. Витебск.

1РИМЕНЕНИЯ

В-1 (далее - вольтметр) предназначен для го тока в электросетях летательных аппара-нус 60 °C до плюс 50 °C.

на пассажирских, транспортных самолетах, six аппаратах.

осуществляется миллиамперметром с последовательно включенным внутри 1. При включении вольтметра в цепь через ора протекает ток, пропорциональный создает магнитное поле рамки, которое элем неподвижного постоянного магнита, ную часть вольтметра. Этому повороту спиральных пружин, увеличивающийся ия. В результате действия двух указанных епленной на ней стрелкой, поворачивается \ Механизм прибора, смонтированный на экий корпус с укрепленным в нем стеклом и

приборов приведены на рисунках 1

Пяёзёу )

и      л

СТ 1 ИЗ 4

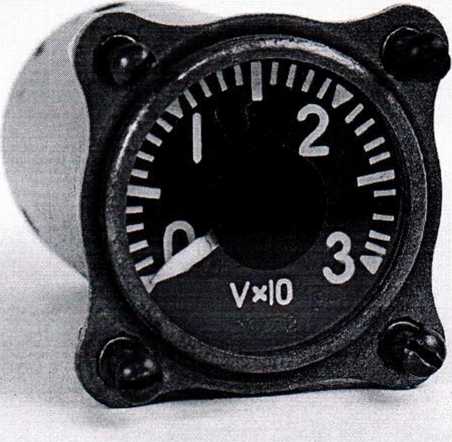

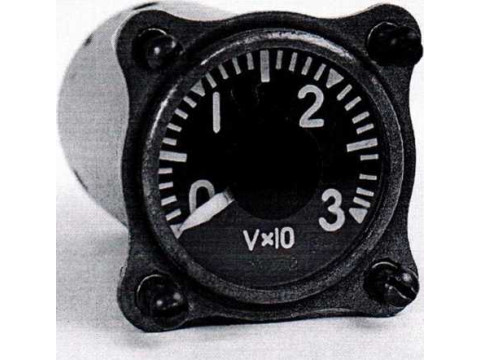

Рисунок 1 - Общий вид вольтметра В-1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений от 0 до 30 В.

Пределы допускаемой основной приведенной погрешности вольтметра равны ± 2 % от конечного значения диапазона измерений.

Пределы допускаемой дополнительной погрешности вольтметра, вызванной изменением положения (наклоном) их от нормального на 45° равны ± 1 % от конечного значения диапазона измерений.

Пределы допускаемой дополнительной погрешности вольтметра, вызванной отклонением температуры окружающего воздуха от нормальной (20 ± 5) °C до любой температуры от минус 60 °C до плюс 50 °C равны ± 0,5 % от конечного значения диапазона измерений на каждые 10 °C изменения температуры.

Масса не более 0,25 кг.

Габаритные размеры (длина х ширина х высота) не более 79 х 47 х 47 мм.

Гарантийный срок эксплуатации 8 лет.

Наработка 750 ч налета

Назначенный ресурс вольтметра 6000 ч налета при трех ремонтах в течение срока службы 20 лет.

Назначенный ресурс:

- 30000 ч налета при эксплуатации вольтметра на пассажирских, транспортных и десантно-транспортных самолетах при двух ремонтах в течение срока службы 25 лет;

- 15000 ч налета при эксплуатации вольтметра на вертолетах при четырех ремонтах в течение срока службы 20 лет.

Рабочие условия эксплуатации вольтметра:

- температура окружающего воздуха от минус 60 °C до плюс 50 °C;

- относительная влажность, при температуре (20 ± 5) °C, от 30 % до 80 %;

- нормальное рабочее положение - вертикальное положение циферблата;

- постоянно действующая вибрация с ускорением (0,2 ± 0,1) д.

Знак утверждения типа

Знак утверждения типа наносится на приборы методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Описание типа средств измерений

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-04-1252-76 «Вольтметр постоянного тока В-1»,

ГОСТ 8.497-83 «Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки».

Заключение

Вольтметр постоянного тока В-1 соответствует требованиям ТУ 25-04-1252-76.

Вольтметр постоянного тока В-1 подлежит первичной поверке.

Государственные приемочные испытания проведены:

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20, 210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 01.0812 от 25.03.2008
