Преобразователи измерительные частоты переменного тока Е858

Назначение

Преобразователи измерительные предназначены для линейного преобр говый унифицированный электрически от 0 до 3 кОм или 4-20 мА на нагрузке

ИП могут применяться для контрог вок, для комплексной автоматизации ванных системах управления техноло различных отраслей промышленности,

Описание

ИП относятся к стационарному о( ственных помещениях, вне жилых доме

ИП выпускаются в едином корпусе щитах и панелях, с передним присоеди

ИП состоит из следующих основны колодки, контактных узлов, четырех пече

Контактные узлы, установленные надежный контакт с подводящими про контактные узлы от попадания на них п

ли

>, ГОСТ 24855-81, комплекту документации Беларусь, г. Витебск.

ЕНЕНИЯ

частоты переменного тока Е858 (далее - ИП) азования частоты переменного тока в анало-й сигнал постоянного тока 0 - 5 мА на нагрузке от 0 до 0,5 кОм.

я параметров электрических систем и устано-объектов электроэнергетики, в автоматизиро-гическими процессами энергоемких объектов включая атомные станции.

эорудованию, эксплуатируемому в производив.

предназначенном для навесного монтажа на нением монтажных проводов.

х узлов: основания, крышки, крышки клеммной иных плат, одна из которых является несущей, в передней части основания, обеспечивают водами. Крышка клеммной колодки закрывает осторонних предметов.

ст 1 ИЗ 6

Описание типа средства измерений

Крышка крепится к основанию при помощи двух винтов, один из которых пломбируется. На внутренней стороне крышки имеются выступы, фиксирующие положение печатных плат при закрывании.

Преобразование частоты в аналоговый сигнал производится методом измерения разности периодов входного сигнала и сигнала минимальной частоты. Измерение осуществляется в цифровой форме с последующим преобразованием измеренной разности в аналоговую величину, пропорциональную этой разности.

Информацию несет среднее значение выходного сигнала.

Этот метод позволяет осуществить измерение частоты с необходимой точностью и высоким быстродействием.

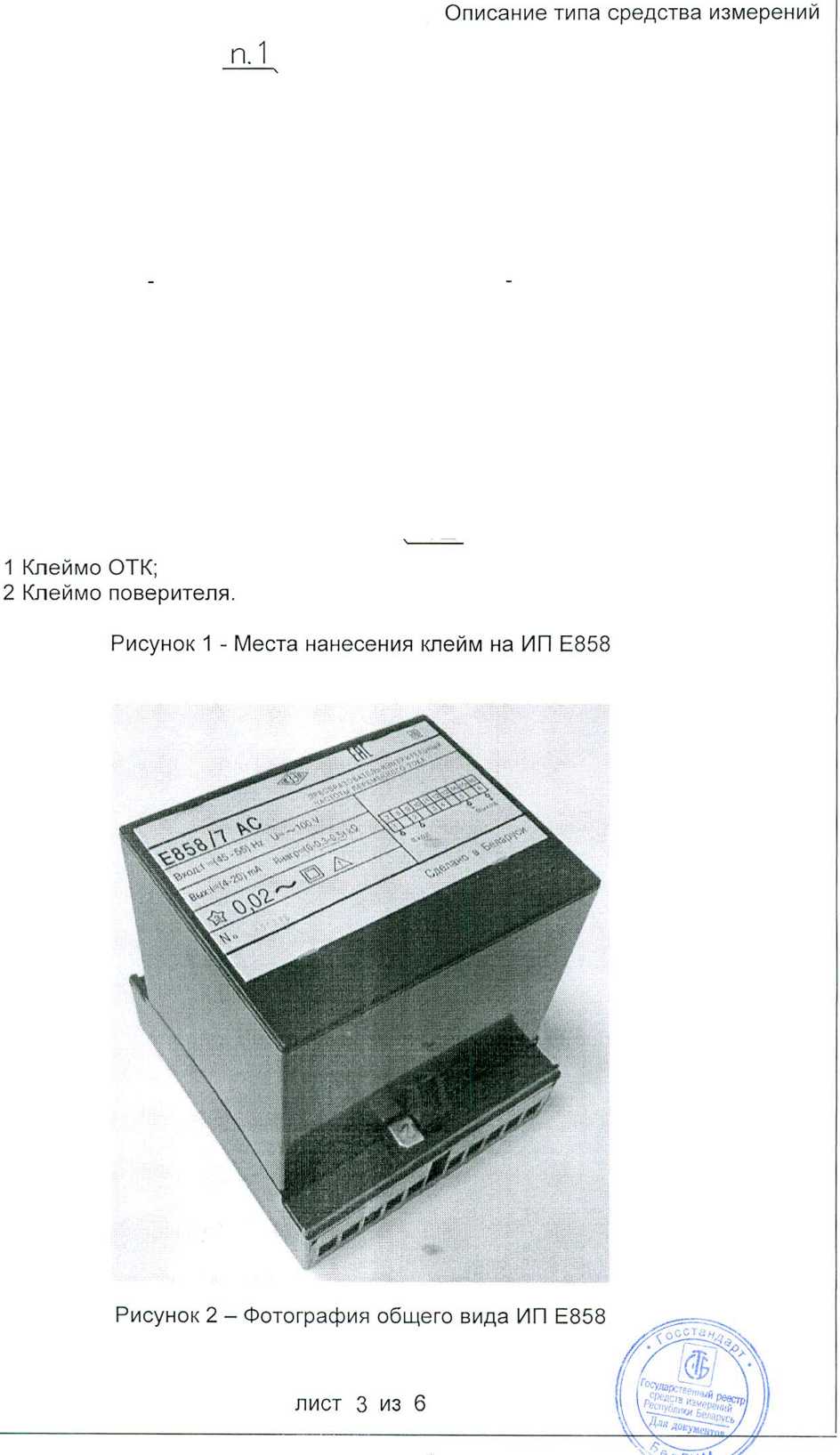

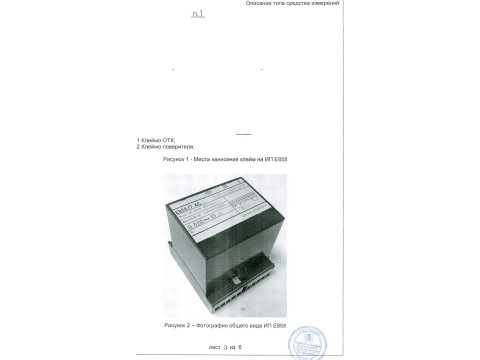

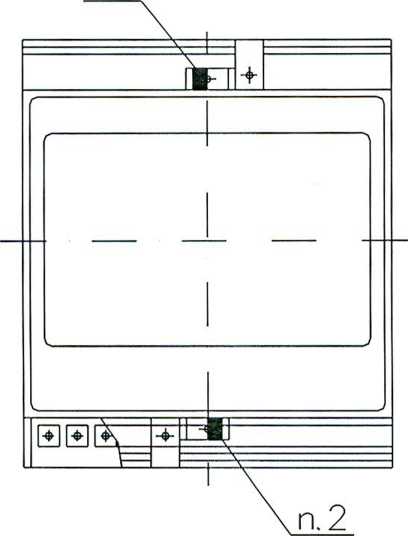

Общий вид и схема клеймения ИП приведены на рисунках 1,2.

ИП имеют модификации, отличия между которыми приведены в таблице 1. Каждая из модификаций имеет исполнения: обычное, общеклиматическое (04.1**), экспортное (эксп. исп.) и предназначенное для атомных станций (АС).

лист 2 из 6

9^—

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип, модификация, конструктивное исполнение ИП, диапазоны измерений преобразуемых входных сигналов и их номинальные значения, диапазоны изменения выходных сигналов приведены в таблице 1.

Таблица 1

Предел допускаемой основной приведенной погрешности ИП от нормирующего значения входного сигнала:

- ± 0,05 % для Е858/1, Е858/6;

- ± 0,02 % для всех остальных модификаций.

Нормирующее значение входного сигнала ИП равно номинальному значению преобразуемой частоты.

ИП предназначены для работы при температуре окружающего воздуха от минус 30 °C до плюс 50 °C и относительной влажности (95 ± 3) % при температуре 35 °C.

ИП, поставляемые для экспорта в общеклиматическом исполнении, изготавливаются для работы при температуре окружающего воздуха от минус 5 °C до плюс 50 °C.

Питание ИП осуществляется от измерительной цепи.

Мощность, потребляемая ИП, не более:

- 3,5 ВА для выходного сигнала 0 - 5 мА;

- 4 ВА для выходного сигнала 4-20 мА.

Масса ИП не более 0,8 кг.

Габаритные размеры ИП, не более 125x110x125 мм.

Средний срок службы 12 лет.

Средняя наработка на отказ 50000 ч.

Знак утверждения типа

Знак утверждения типа наносится на табличку ИП фотохимическим методом и на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки ИП входят:

- преобразователь - 1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз. (при поставке партии допускается 1 экз. на 3 изделия);

- методика поверки - 1 экз. (по запросу проверяющих организаций);

- упаковка - 1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-0415.052-85 «Преобразователи измерительные частоты переменного тока Е858. Технические условия».

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

МП.ВТ.122-2005 «Преобразователи измерительные частоты переменного тока Е858. Методика поверки».

лист 5 из 6
