Комплексы акустико-эмиссионные измерительные «A-Line PCI», «A-Line DDM», «A-Line DS»
| Номер в ГРСИ РФ: | РБ 03 23 7429 20 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО "Интерюнис-ИТ", г. Москва |
|
Описание типа РБ 03 23 7429 20 [2020-05-05]
rb-03-23-7429-20_2020-05-05.pdf
|
Скачать |
Комплексы акустико-эмиссионные измерительные «А-Line PCI», «А-Line DDM», «А-Line DS» (далее по тексту - комплексы «А-Line») предназначены для многоканальной регистрации и измерений параметров электрических сигналов акустической эмиссии совместно с преобразователями акустической эмиссии, не входящими в состав комплексов «А-Line», с целью оценки технического состояния опасных производственных объектов при проведении неразрушаюшего контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 7429 20 |
| Наименование | Комплексы акустико-эмиссионные измерительные «A-Line PCI», «A-Line DDM», «A-Line DS» |
| Год регистрации | 2020 |
| Номер сертификата | 13231 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2024-06-21 |
| Получатель сертификата | ООО "ИНТЕРЮНИС-ИТ", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ИНТЕРЮНИС-ИТ", г. Москва
Адрес: 111024, г. Москва, шоссе Энтузиастов, д.20Б, а/я 140
Контакты: тел./факс: +7 (495) 361-76-73, +7 (495) 361-19-90, info@interunis-it.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Периодическая поверка - метрологически НЕ обеспечены ввиду отсутствия необходимых эталонов (НТК №02-20). |
| Методика поверки | Поверку проводить по ТНВЦ.412231.001МП (утв.в 2019 г). |
| Признание поверки | Первичная при выпуске из производства и периодическая: АО "НИЦПВ", г. Москва, РФ (аттестат аккредитации - №RA.RU.320052, шифр поверительного клейма-ВХЯ), Периодическая - метрологически не обеспечены ввиду отсутствия необходимых эталонов (НТК №02-20). |
Поверители
Скачать
|
Описание типа РБ 03 23 7429 20 [2020-05-05]
rb-03-23-7429-20_2020-05-05.pdf
|
Скачать |
Описание типа
Назначение
Комплексы акустико-эмиссионные измерительные «А-Line PCI», «А-Line DDM», «А-Line DS» (далее по тексту - комплексы «А-Line») предназначены для многоканальной регистрации и измерений параметров электрических сигналов акустической эмиссии совместно с преобразователями акустической эмиссии, не входящими в состав комплексов «А-Line», с целью оценки технического состояния опасных производственных объектов при проведении неразрушаюшего контроля.
Описание
Принцип действия комплексов «А-Line» основан на аналогово-цифровом преобразовании напряжения электрического тока электрических сигналов акустической эмиссии (далее по тексту - АЭ). поступающих от преобразователей акустической эмиссии (далее по тексту - ПАЗ), с последующей обработкой, отображением и сохранением полученных данных.
Комплексы «А-Line» представляют собой многоканальные измерительные автоматизированные системы сбора и обработки акустико-эмиссионной информации. Каждый измерительный канал комплексов «А-Line» содержит аналоговый тракт, аналогово-цифровой преобразователь (далее по тексту - АЦП), блок цифровой обработки и блок передачи данных на внешнюю вычислительную станцию (компьютер) с набором периферийных устройств.
Комплексы «А-Line PCI». «А-Line DDM». «А-Line DS» отличаются архитектурой построения и составом входящего в них оборудования. Наименование модели комплексов «А-Line» формируется по принципу:
«А-Line Х-М»,
где X - обозначение типа комплекса, М - номер модификации.
В состав комплексов «А-Line» входят один или несколько блоков сбора и обработки данных и подключаемые к ним внешние устройства.
В комплексах «А-Line PCI» и «А-Line DS» обработка АЭ информации производится в блоках сбора и обработки данных, в которые устанавливаются электронные платы обработки данных. В комплексах «А-Line PCI» электрические сигналы акустической эмиссии передаются в блок сбора данных в аналоговом виде, а в комплексах «А-Line DS» - в цифровом. В комплексах «А-Line DDM» обработка АЭ информации производится во внешних устройствах и передается в цифровом виде в блоки сбора и обработки данных, в которых устанавливаются контроллеры для сбора уже обработанных данных.
Конструктивно блоки сбора и обработки данных могут быть выполнены в одном из следующих исполнений:
- персональный или индустриальный (промышленный) компьютер, оснащенный отдельным монитором, клавиатурой, мышью и другими необходимыми периферийными устройствами;
- компьютерный моноблок, оснащенный встроенным дисплеем, клавиатурой и набором коммуникационных разъемов;
персональный или индустриальный (промышленный) компьютерный блок, визуализация результатов работы и управление которым осуществляются через внешний подключаемый компьютер.
В состав комплексов «А-Line» также .могут входить следующие подключаемые внешние устройства:
- малошумящие предусилители сигналов АЭ семейства «ALP» (далее по тексту -предусилители «А1.Р») и многоканальные промежуточные усилители семейства «ALB» (далее по тексту - усилители «ALB») для комплексов «А-Line PCI»;
- модули цифровой обработки и передачи параметров АЭ семейства «ALM» (далее по тексту - модули «ALM») и разветвители семейства «ALMB» (далее по тексту - разветвители «ALMB») для комплексов «А-Line DDM»;
- модули цифрового преобразования и передачи первичных АЭ данных семейства «ALC» (далее по тексту - модули «ALC») для комплексов «А-Line DS».
Наименование подключаемых внешних устройств отражает их принадлежность к комплексам «А-Line» определенного типа, внутренние особенности и набор дополнительных опций и формируется по принципу:
«ИМЯ-MNX»,
где ИМЯ - название конкретного устройства (ALP. ALB. ALM. ALMB, ALC), MN -номер модификации. X - дополнительные функции.
Модули «ALM» и «А1.С» содержат встроенные малошумящие предусилители и АЦП. К аналоговым входам предусилителей «А1.Р» и модулей «ALM» и «А1..С» могут подключаться ПАЭ без встроенного предусилителя, согласованные по частотному диапазону с характеристиками измерительных каналов комплексов «А-Line». К аналоговым входам усилителей «ALB» могут подключаться ПАЭ со встроенным или внешним предусилителем, согласованные по частотному диапазону, напряжению питания и выходному сопротивлению с характеристиками измерительных каналов комплексов «А-Line».
Модель (исполнение) блока сбора и обработки данных, число предусилителей «ALP» или модулей «ALM» и «ALC». усилителей «А1.В». разветвителей «ALMB» и блоков сбора и обработки данных, входящих в состав комплексов «А-Line», определяют количество измерительных каналов, которое указывается в паспорте. Комплексы «А-Line» имеют различные варианты исполнения, отличающиеся друг от друга типом, количеством каналов, конструктивным исполнением блока сбора и обработки данных и функциональными возможностями.
Комплексы «А-Line» имеют возможность регистрации и обработки электрических сигналов АЭ. предустановки параметров регистрации и вычисления параметров импульсов АЭ. Комплексы «А-Line» позволяют записывать, отображать графически и передавать на внешние носители информации параметры, форму и Фурье-спектры импульсов АЭ.
Различные функции и режимы работы комплексов «А-Line» активируются и управляются с помощью специализированного программного обеспечения (далее по тексту -ПО) при помощи клавиатуры путем нажатий отдельных кнопок и их комбинаций или манипулятора типа «мышь».
Общий вид комплексов «А-Line» представлен на рисунке I.
Пломбирование комплексов «А-Line» не предусмотрено.

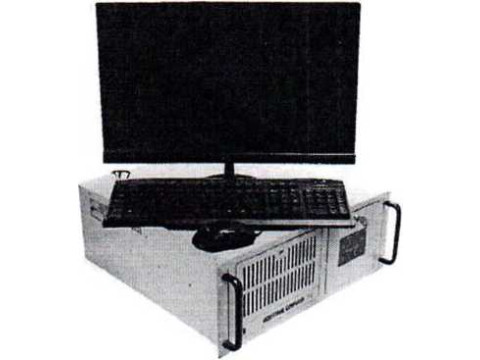

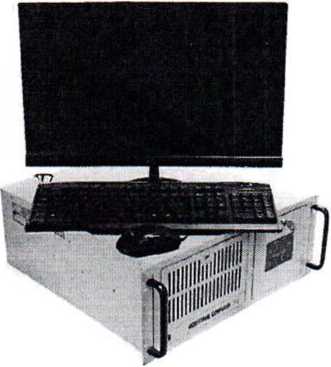

Блок сбора и обработки данных с отдельным монитором и клавиатурой

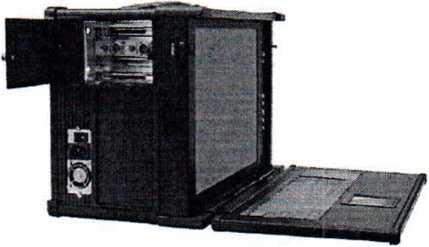

Блок сбора и обработки данных в виде компьютерного моноблока
Блок сбора и обработки данных, управляемый через внешний компьютер
Блок сбора и обработки данных, управляемый через внешний компьютер

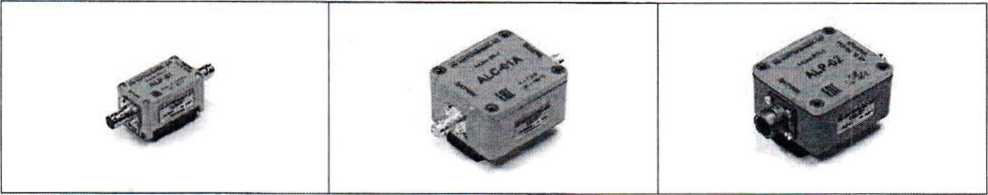

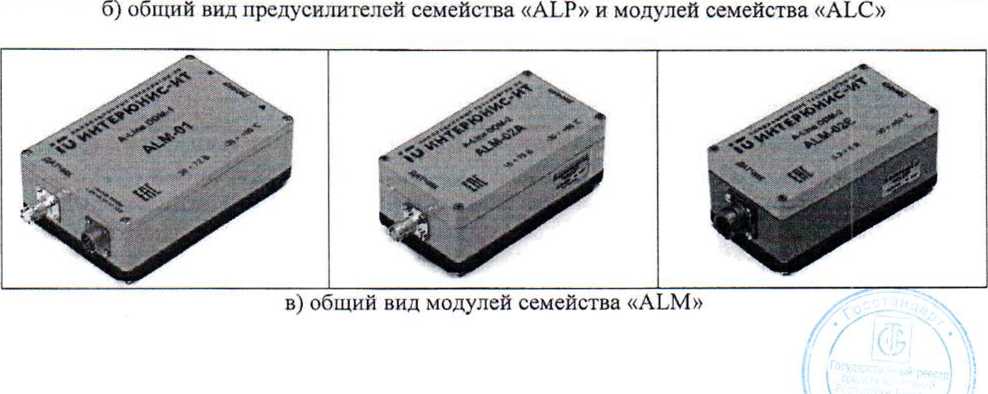

а) общий вид блока сбора и обработки данных комплексов «А-Line» в различных исполнениях

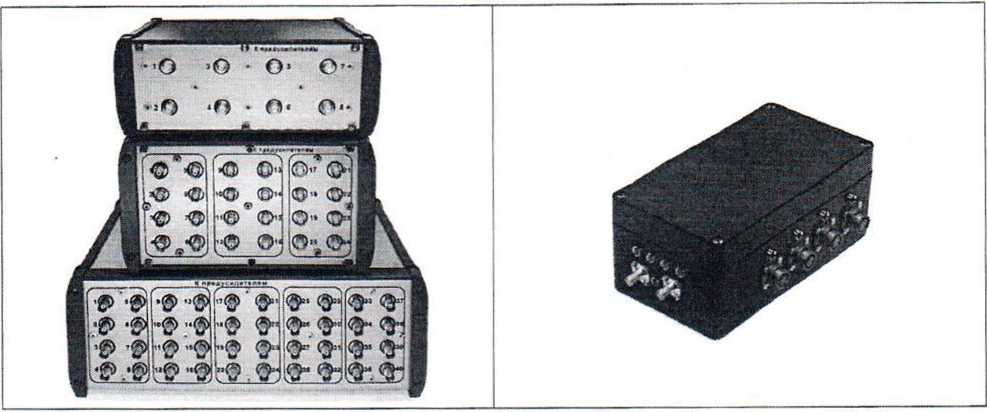

г) общий вид усилителей семейства «АЬВ» и разветвителей семейства «АЬМВ»
Рисунок 1 - Общий вид комплексов «А-Line».
Программное обеспечение
Комплексы «А-Line» имеют в комплекте предустановленное специализированное ПО.
ПО предназначено для обеспечения функционирования и управления пользовательским интерфейсом комплексов «А-Line». ПО является метрологически значимым.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
A-Line |
|
Номер версии (идентификационный номер ПО), не ниже |
6.0.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики комплексов «А-Line» приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики комплексов «А-Line»
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт. |
от 1 до 1 800 |
|
Диапазон рабочих частот*, кГц |
от 1 до 1 000 |
|
Допускаемое отклонение граничных частот номинального диапазона рабочих частот, % |
±10 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ |
от -3 до +1 |
|
Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более |
30 |
|
Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее |
60 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ |
±1 |
|
Минимальная измеряемая длительность импульса АЭ, мкс, не более |
1 |
|
Максимальная измеряемая длительность импульса АЭ, мкс, не менее |
65 000 |
|
Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (£)), мкс |
±(1,5 +0,0001 •£>) |
|
Минимальное регистрируемое число выбросов в импульсе АЭ, шт. |
1 |
|
Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее |
32 000 |
|
Дискретность времени регистрации импульса АЭ, мкс, не более |
1 |
|
Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 90 до 264 от 47 до 63 |
|
Максимальная мощность, потребляемая от сети переменного тока, кВт, не более |
5 |
|
Габаритные размеры (длина1 ширина1высота), мм, не более: - блок сбора и обработки данных - предусилитель «ALP». модуль «ALC» - усилитель «ALB» - модуль «АЬМ» - разветвитель «ALMB» |
510x485x270 105160x50 360x2001160 160185160 260x180x110 |
|
Масса, кг, не более: - блок сбора и обработки данных - предусилитель «ALP», модуль «АЬС» - усилитель «АГ.В» - модуль «АЬМ» - разветвитель «А1.МВ» |
35 0,5 7 1 5 |
|
Рабочие условия измерений: - температура окружающего воздуха, °C: - блок сбора и обработки данных - предусилитель «ALP», усилитель «ALB» - модуль «ALM», разветвитель «ALMB», модуль «ALC» |
от +5 до +40 от -40 до +85 от -30 до +60 |
|
Средний срок службы, лет |
8 |
Комплектность
Таблица 3 - Комплектность комплексов «А-Line»
|
Наименование |
Обозначение |
Количество |
|
Комплекс акустико-эмиссионный измерительный в составе: |
«А-Line Х-М» |
1 шт. |
|
Блок сбора и обработки данных |
«А-Line Х-М» |
от 1 до 9 шт. |
|
Предусилитель |
«ALP-MNX» |
* |
|
Усилитель |
«ALB-MNX» |
* |
|
Модуль |
«ALM-MNX» |
* |
|
Разветвитель |
«ALMB-MNX» |
* |
|
Модуль |
«ALC-MNX» |
* |
|
Комплект терминаторов |
* |
1 шт. |
|
Комплект соединительных кабелей |
* |
1 шт. |
|
ПАЭ |
* |
* |
|
Магнитный держатель ПАЭ |
* |
* |
|
Ноутбук |
* |
* |
|
Сетевой концентратор |
* |
♦ |
|
Wi-Fi антенна |
* |
* |
|
ПО |
«А-Line» |
1 шт. |
|
Руководство пользователя |
«А-Line» |
1 экз. |
|
Руководство по эксплуатации |
ТНВЦ.412231.001 РЭ |
1 экз. |
|
Методика поверки |
ТНВЦ.412231.001 МП |
1 экз. |
|
Паспорт |
ТНВЦ.412231.001-ХХПС** |
1 экз. |
|
* - поставляется в соответствии с заказом; * * - обозначение в соответствии с исполнением.___________________________________________ | ||
Поверка
осуществляется по документу ТНВЦ.41223 1.001 МП «Комплексы акустико-эмиссионные измерительные «А-Line PCI», «А-Line DDM». «А-Line DS». Методика поверки», утвержденному ООО «ИЦРМ» 19.02.2019 г.
Основное средство поверки:
- генератор сигналов сложной формы AFG3022B (регистрационный номер в Федеральном информационном фонде 41694-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТНВЦ.412231.001 ТУ Комплексы акустико-эмиссионные измерительные «А-Line PCI», «А-Line DDM», «А-Line DS». Технические условия
