Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И
| Номер в ГРСИ РФ: | РБ 03 04 7430 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
|
Описание типа РБ 03 04 7430 20 [2020-05-12]
rb-03-04-7430-20_2020-05-12.pdf
|
Скачать |
Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (далее - преобразователи) предназначены для измерений и непрерывного преобразования значений абсолютного, избыточного давления жидкостей и газов, а также избыточного давления-разряжения газов в цифровой выходной сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 7430 20 |
| Наименование | Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И |
| Год регистрации | 2020 |
| Номер сертификата | 13232 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2024-07-15 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по НКГЖ.406233.015-03МП (с изменением №1) (утв. в 2017 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, РФ (аттестат аккредитации - №RA.RU.311317, шифр повери-тельного клейма - ВСП) (НТК №02-20). |
Поверители
Скачать
|
Описание типа РБ 03 04 7430 20 [2020-05-12]
rb-03-04-7430-20_2020-05-12.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (далее - преобразователи) предназначены для измерений и непрерывного преобразования значений абсолютного, избыточного давления жидкостей и газов, а также избыточного давления-разряжения газов в цифровой выходной сигнал.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.
Преобразователи изготавливаются в виде единой конструкции. Преобразователи имеют две модификации ПДЭ-020 и ПДЭ-020И. В их состав входят: первичный преобразователь, электронное устройство и жидкокристаллический индикатор (для ПДЭ-020И).
Измеряемое давление через защитную разделительную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию. В качестве чувствительного элемента используется пластина поликристаллического кремния с мембраной, на которую нанесены полупроводниковые тензорезисторы. соединенные по мостовой схеме. Деформация мембраны приводит к изменению сопротивления тензорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста первичного преобразователя, пропорциональный измеряемому давлению, поступает на электронное устройство преобразователя для усиления и преобразования в цифровой код значения измеряемого давления.
Для индикации показаний измеренных преобразователями значений давления при эксплуатации можно использовать калибратор давления, либо компьютер, к USB порту которого подключается преобразователь. Для преобразователей ПДЭ-020И значение давления также отображается на индикаторе.
Преобразователи имеют различные модели, перечисленные в таблице 2, модели отличаются видом измеряемого давления (ДИ - избыточное, ДА - абсолютное, ДИВ -избыточное - разрежение) и метрологическими характеристиками.
Преобразователи имеют исполнения:
• общепромышленное,
• кислородное.
• взрывозащищенное.
Преобразователи взрывозащишенного исполнения ПДЭ-020Ех, ПДЭ-020ИЕх имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «1а», и маркировку взрывозащиты:
Ex 0ExiaIICT6 X - для ПДЭ-020Ех;
Exl 0ExiaIIBT6 X - для ПДЭ-020ИЕх.
Для взаимодействия преобразователей с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики преобразователей.

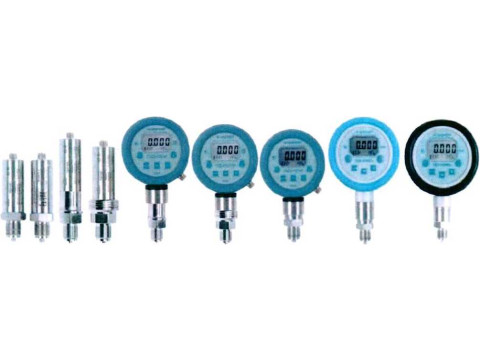

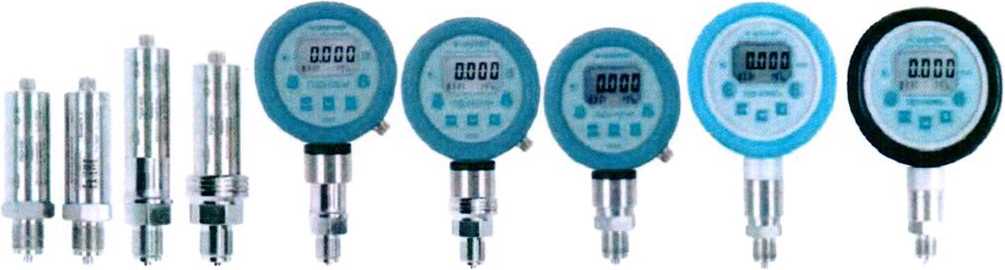

Фотографии общего вида преобразователей представлены на рисунках Гй2>
Схемы пломбировки от несанкционированного доступа представлю
:ах 3 и 4.
Рисунок 2 - Внешний вид преобразователей ПДЭ-020И
Рисунок 1 - Внешний вид преобразователей ПДЭ-020

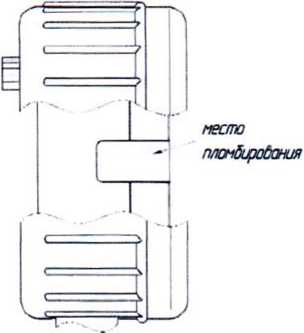

Рисунок 3 - Схема пломбировки от несанкционированного доступа ПДЭ 020
Рисунок 4 - Схема пломбировки от несанкционированного доступа ПДЭ 020И
Программное обеспечение
Внешнее программное обеспечение (ПО), предназначенное для взаимодействия преобразователей с компьютером, не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для просмотра, изменения параметров конфигурации и получения данных измерения в процессе эксплуатации преобразователей. Конфигурирование включает установку количества измерений для усреднения, количества десятичных знаков, задание обозначения единицы измерения (русское или международное), задание значения давления для включения звуковой сигнализации (зуммера) в пределах 0... 100 % от диапазона измерений. ПО также предусматривает возможность выдачи сообщений об уровне заряда батареи или о состоянии активности зуммера преобразователя и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения
данные внешнего
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ARM PDE vl 6. exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.6 |
|
Цифровой идентификатор ПО |
отсутствует /7 |
Метрологические и технические характеристики \- У
Обозначения моделей преобразователей, диапазоны измерений давления, пределы допускаемой основной погрешности (у) измерений, а также максимальное давление Приведены в таблицах 2, 2.1.
нблица 2 - Диапазон измерений и пределы допускаемой основной приведенной погрешности
|
Модель |
Вид измеряемого давления |
Диапазон измерений давления |
Пределы допускаемой основной приведенной погрешности у. % от верхнего предела измерений, при заказе |
|
010 |
Абсолютное |
от 0 до 10 кПа |
±0,05; ±0.1 |
|
030 |
от 0 до 120 кПа |
±0,02; ±0,03; ±0,05; ±0.1 | |
|
040 |
от 0 до 250 кПа | ||
|
050 |
от 0 до 600 кПа | ||
|
060 |
от 0 до 2.5 Мпа | ||
|
070 |
от 0 до 6 МПа | ||
|
080 |
от 0 до 16 МПа | ||
|
100 |
Избыточное |
от 0 до 2,5 кПа |
±0,05; ±0,1 |
|
110 |
от 0 до 6.3 кПа |
±0,03; ±0,05; ±0,1 | |
|
120 |
от 0 до 16 кПа |
±0,02; ±0,03; ±0,05; ±0,1 | |
|
120Е |
от 0 до 40 кПа | ||
|
130 |
от 0 до 100 кПа | ||
|
140 |
от 0 до 250 кПа | ||
|
150* |
от 0 до 600 кПа | ||
|
160* |
от 0 до 2,5 МПа | ||
|
170 |
от 0 до 6.0 МПа | ||
|
180 |
от 0 до 16 МПа | ||
|
190* |
от 0 до 60 МПа | ||
|
190Е |
от 0 до 100 МПа | ||
|
310 |
Избыточное-разрежение |
от -10 до 10 кПа |
±0,05; ±0,1 |
|
320 |
от -40 до 40 кПа |
±0,02; ±0,03; ±0,05; ±0,1 | |
|
340 |
от -100 до 160 кПа | ||
|
350* |
от -100 до 600 кПа |
Примечание - * Для моделей 150, 160, 190, 350 кислородного исполнения пределы
допускаемой основной погрешности, у, % при заказе: ±0,05; ±0,1.
Таблица 2.1 - Пределы допускаемой основной приведенной погрешности
|
Наименование характеристики |
Значение | ||
|
Пределы допускаемой основной приведенной погрешности, у, % от верхнего предела измерений |
, IP' 1 i>--->4 р 2 1 нмах |
1 >,Р/ > 1 2 Р ‘ НМАХ |
i>— 3 р ‘UMAX |
|
IPI ±0,02----- р г нмах |
±0,01 | ||
|
МЗ.ОЗ-^ ‘нмах |
±0,01 | ||
|
,0.05-^-р ‘нмах |
±0,015 | ||
|
р ‘ НМАХ |
±0,03 | ||
|
±0,05*; ±0,1* | |||
|
Примечания 1 Рвмлх - верхний предел измерений ПДЭ. 2 Р - измеренное значение давления. 3 * Для модели 010. Zz | |||
.блица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Вариация выходного сигнала, % |
0,5у |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения окружающей среды в диапазоне рабочих температур, на каждые 10 °C, % (от диапазона измерений)/! 0 °C |
±0,5? |
|
Дополнительная погрешность, вызванная воздействием вибрации, % |
Y |
|
Потребляемая мощность, Вт, не более: для ПДЭ-020 для ПДЭ-020И |
0,05 0,1 |
|
Степень защиты от воздействий окружающей среды: для ПДЭ-020 для ПДЭ-020И |
IP 54 IP 65 |
|
Масса, кг, не более: для ПДЭ 020 для ПДЭ 020И |
0,3 0,6 |
|
Габаритные размеры (диаметр; длина), мм. не более: для ПДЭ-020 для ПДЭ-020И для ПДЭ-020ИЕх |
(35; 130) (95; 180) (120;225) |
|
Средняя наработка на отказ, ч, не менее: |
100000 |
|
Средний срок службы, лет, не менее: |
12 |
|
Условия эксплуатации: Диапазон рабочих температур окружающего воздуха, °C Атмосферное давление, кПа Относительная влажность при температуре +35 °C и ниже, %, не более |
от -20 до +60 от 84 до 106,7 98 |
Знак утверждения типа
наносится на по.тикарбонатную пленку, наклеиваемую на переднюю панель корпуса преобразователей - методом шелкофафии, непосредственно на корпус преобразователей -методом лазерной гравировки, на руководства по эксплуатации НКГЖ.406233.015-03РЭ, НКГЖ.406233.015-04РЭ - типографским способом.
Комплектность
Таблица 4 - Комплектность
ИЗМ'
|
Наименование |
Обозначение |
Кол-во |
|
1 |
2 |
3 |
|
Преобразовагель давления эталонный: ПДЭ-020__ ПДЭ-020И |
ПКГЖ.406233.015-04 НКГЖ.406233.015-03 |
1 шт. 1 шт. |
|
Кабель К1 для подключения к ИКСУ-260, «ЭЛЕМЕР-ИКСУ-2012», «ЭЛЕМЕР-ПКД-160», «ЭЛЕМЕР-ПКД-260», «ЭЛЕМЕР-КДМ-030» (по отдельному заказу) |
1 шт. | |
|
Модуль интерфейсный МИГР-0511-2 для подключения к ПК (по отдельному заказу) |
НКГЖ.426477.004 |
1 шт. |
|
Диск с программным обеспечением «АРМ ПДЭ» для работы с ПК (по отдельному заказу) |
/7 /^7^0 |
1 шт |
|
Сетевой адаптер (зарядное устройство) (на группу приборов - для ПДЭ-020И) |
1! 1 ^9; • *з/’•ч. |
1 шт. |
|
1 |
2 |
3 |
|
Прокладка уплотнительная |
1 шт. | |
|
Руководство по эксплуатации |
НКГЖ.406233.015-04РЭ |
1 экз. |
|
НКГЖ.406233.015-ОЗРЭ |
1 экз. | |
|
НКГЖ.406233.015-03.01РЭ |
1 экз. | |
|
Паспорт |
НКГЖ.406233.015-04ПС |
1 экз. |
|
НКГЖ.406233.015-ОЗПС |
1 экз. | |
|
Методика поверки на группу приборов |
НКГЖ.406233.015-ОЗМП |
1 экз. |
Поверка
осуществляется по документу НКГЖ.406233.015-ОЗМП «Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И. Методика поверки» с изменением 1. утвержденному ФГУП «ВНИИМС» 10.11.2017 г.
Основные средства поверки:
- преобразователь давления измерительный АИР-20/М2 (модель 030). диапазон измерений от 0 до 110 кПа, погрешность измерений 0,1% (регистрационный № 63044-16);
- рабочие эталоны давления РЭД-6, РЭД-60, диапазон измерений от 0,1 до 60 МПа, пределы допускаемой основной погрешности ±0,005 % от измеряемого давления;
- манометры грузопоршневые МП-60, МП-600, диапазон измерений от 0,6 до 60 МПа, пределы допускаемой основной погрешности ±0,01 % от измеряемого давления (регистрационный №31703-06);
- манометр абсолютного давления МПАК-15, диапазон измерений от 0 до 400 кПа, пределы допускаемой погрешности: ±6,65 Па в диапазоне от 0 до 20 кПа, ±13,3 Па в диапазоне от 20 до 133 кПа, ±0,01% от действительного значения измеряемого давления в диапазоне от 133 до 400 кПа (регистрационный № 24971-03);
- калибратор давления пневматический «Метран-505 Воздух», диапазон измерений от 0,02 до 25 кПа, пределы допускаемой основной погрешности ±0,015 % от действительного значения измеряемого параметра (регистрационный № 42701-09);
- задатчик разрежения «Метран-503 Воздух», диапазон воспроизводимого давления от минус 0,25 до минус 63 кПа. пределы допускаемой основной погрешности ±0,02 % (регистрационный № 25940-03);
- калибратор давления пневматический «Метран-504 Воздух», диапазон измерений от 3 до 1000 кПа, пределы допускаемой основной погрешности ±0,01 % от действительного значения измеряемого параметра (регистрационный № 31057-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па.
ния.
ГОСТ 8.401-80 ГСИ. Классы точности средств измерений. Общие ТУ 4212-122-13282997-2014. Преобразователи давления эталон Технические условия.
, ПДЭ-020И.
