Преобразователи давления измерительные СЕНС ПД

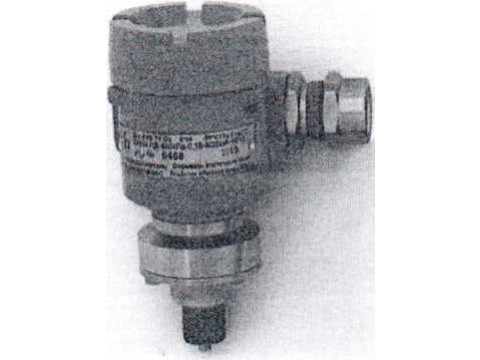

Преобразователи давления измерительные СЕНС ПД (Фото 2)

Номер в ГРСИ РФ:	РБ 03 04 7432 20
Раздел:	Средства измерений давления [4]
Производитель / заявитель:	ООО НПП "СЕНСОР", г. Заречный

Скачать

Описание типа РБ 03 04 7432 20 [2020-05-04]

rb-03-04-7432-20_2020-05-04.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Преобразователи давления измерительные СЕНС ПД (далее но тексту преобразователи) предназначены для измерении и преобразований давления газообразных и жидких сред в аналоговый унифицированный токовый выходной сигнал и/или цифровой кодированный выходной сигнал на базе протоколов HART. СЕНС и Modbus RTU.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 7432 20
Наименование	Преобразователи давления измерительные СЕНС ПД
Год регистрации	2020
Номер сертификата	13234
Дата регистрации	2020-02-27
Срок действия	2024-06-21
Получатель сертификата	ООО НПП "СЕНСОР", г. Заречный Пензенской обл., Российская Федерация (RU)

Производитель / Заявитель

ООО НПП "СЕНСОР"

Адрес: 442960, г. Заречный ул. Промышленная, стр.5, Пензенской обл.,

Контакты: (8412) 65-21-00 // info@nppsensor.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверку проводить по МП 202-005-2019 (утв. в 2019 г.).
Признание поверки	Первичная при выпуске из производства: ООО НПП "СЕНСОР", г. Заречный Пензенской обл., РФ (аттестат аккредитации - №RA.RU.312596, шифр поверительного клейма - ДРР)(НТК №04-20).

Поверители

Скачать

Описание типа РБ 03 04 7432 20 [2020-05-04]

rb-03-04-7432-20_2020-05-04.pdf

Скачать

Описание типа

Назначение Описание СЕНС ПД AB-C-D-E- F/G - II - I, Программное обеспечение Метрологические и технические характерце i икн Знак утверждения типа Комплект ноет ь средст ва измерений Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия преобразователей основан на тензорезистивном эффекте их чувствительного элемента (тензопреобразователя). Нод действием измеряемого давления измерительная мембрана тензопреобразователя деформируется. вызывая изменение сопротивления его тензорезисторов. которое преобразуется в выходной сигнал пропорциональный измеряемому давлению.

Конструктивно преобразователи выполнены в корпусе с крышкой и кабельными вводами. На корпусе установлен присоединительный штуцер преобразователя, через который подается давление среды. Внутри корпуса преобразователя находится электронный модуль с клеммными зажимами для подключения внешних электрических цепей.

В зависимости от технических и метрологических характеристик преобразователи могут иметь различные варианты исполнения. Варианты исполнения преобразователей отличаются видом измеряемого давления (избыточное и избыточное давление-разрежение), пределами измерений, пределами допускаемой основной погрешности измерений, выраженной в процентах от диапазона измерений (приведенной погрешностью), конструкцией, материалом корпуса и крышки, количеством и конструкцией кабельных вводов.

Обозначение вариантов исполнения преобразователей приведено в виде буквенноцифрового кода" в паспорте и имеет следующий вид:

СЕНС ПД AB-C-D-E- F/G - II - I,

где А код. определяющий конструктивное исполнение:

В код. определяющий вид измеряемо! о давления:

С код. определяющий верхний предел измерений;

I) код, определяющий пределы допускаемой основной погрешности измерений:

Е код. определяющий вид выходного сигнала;

F - код. определяк\щий количество и тип кабельною ввода;

код. определяющий вариант исполнения кабельного ввода;

II код. определяющий материал корпуса и элементов кабельною ввода;

I код, определяющий специальные варианты исполнения.

Примечание

' - расшифровка буквенно-цифровых кодов приведена в руководстве по эксплуатации па преобразователи. Коды па варианты исполнения преобразователей по умолчанию не указываются.

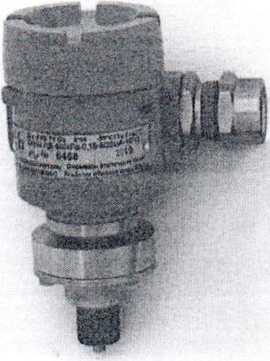

Общий вид преобразователя приведен на рисунке I. Конструкция вариантов исполнения преобразователей может отличаться от представ лепной па рисунке 1.

Рисунок 1 - Общий вид преобразователя давления измерительного СЕНС ПД

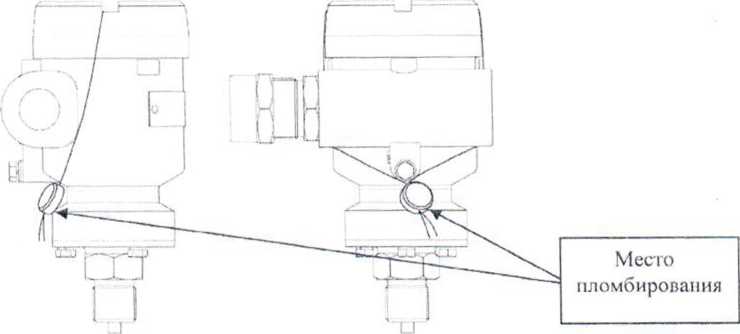

Предусмотрена возможность пломбирования, несанкционированного доступа представлена на рисунке 2.

Схема пломбировки от

Рисунок 2 - Схема пломбирования преобразователя

Преобразователи имеют взрывозащищенное исполнение.

Программное обеспечение

Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Программа СЕНС ПД
Помер версии (идентификационный номер) ПО	нс ниже А580
Цифровой идентификатор ПО	-----—'--

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Метрологические и технические характерце i икн

Табл и ца 2 - Метрологии еские характеристик! i

Наименование характеристики

Значение

Верхний предел измерений для преобразователей избыточного давления" ?|

Верхние пределы измерений для преобразователей избыточного давления-разрежения"

избыточное давление;

- разрежение

от 100 к11а до 63 МПа

оз 150 кПа до 2.4 МПа 100 кПа

Пределы допускаемой основной погрешности ; измерений, выраженной в процентах от диапазона измерений (приведенная погрешность)". %______

Вариация выходного сигнала преобразователя

±0.15; ±0.20; ±0,25; ±0.40; ±0.50

нс превышает пределов допускаемой основной погрешности измерений

11ределы допускаемой дополни тельной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C. для вариантов исполнения с пределами допускаемой основной погрешности измерений,%: -±0.15%;

- ±0,20 %;

- ±0,25 %;

- ±0.40 %;

- ±0,50 %____

±0,15;

±0,20;

±0,25;

±0,35;

______ ±0,45________

Примечания

" пределы измерений, пределы допускаемой основной погрешности измерений указываются

в паспорте на конкретный преобразователь.

нижний предел измерений равен нулю.

31 - верхний предел измерений в области разрежения, взятый со знаком минус, будет указываться как нижний предел измерений, а верхний предел измерений в области избыточною давления буле, указываться как верхний предел измерений.

Габлнца 3 Основ! I ые тех ни1 icck не харак терне I и к и____

11аименование характеристики

Значение

Напряжение питания постоянного тока для вариантов исполнения преобразователей. В:

- с цифровым кодированным выходным сигналом на базе протокола СЕНС;

с цифровым кодированным выходным сигналом на базе протокола СЕНС и цифровым кодированным выходным сигналом с интерфейсом RS-485 с протоколом Modbus RTU;

с аналоговым унифицированным токовым выходным сигналом 4-20 мА. совмещенным с цифровым кодированным выходным сигналом на базе протокола НАК 1

от 4 до 15

от 5 до 50

____ от 9 до 42 —____

Продолжение таблицы 3
11аименование характеристики	Значение
Потребляемая мощность для вариантов исполнения преобразователей. Вт, нс более: с цифровым кодированным выходным сигналом на базе протокола СЕНС; с цифровым кодированным выходным сигналом на	0,05
базе протокола СЕНС и цифровым кодированным выходным сигналом с интерфейсом RS-485 с протоколом Modbus RTU: с аналоговым унифицированным токовым	0.4
выходным сигналом 4-20 мА. совмещенным с цифровым кодированным выходным сигналом на базе протокола HART	1
1 абаритные размеры, мм, не более:
-длина	200
- ширина	250
- высота	120
Масса, кг, не более	2,5
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254-2015	IP66
Номинальные значения механических внешних воздействующих факторов по ГОСТ 30631-99	для группы механического исполнения Мб
Номинальные значения климатических факторов по ГОСТ 15150-69	УХЛ1*, но при этом диапазон температуры окружающей среды
	от -50 до з-60 °C
Средняя наработка на отказ, ч. не менее	100000
Маркировка взрывозащиты	1 Ex d ПВ Т5 Gb

Знак утверждения типа

наносится типографским способом па титульный лист (правый верхний угол) руководства по эксплуатации и паспорта.

Комплект ноет ь средст ва измерений

Габлица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
11реобразователь давления измерительный	СЕНС 11Д	1 шт.
Паспорт1'	СЕНС.406233.002 ПС	1 экз.
	СЕНС.406233.003 ПС
	СЕ11С.406233.004 ПС
Методика поверки2’	МП 202-005-2019	1 экз.
Руководство по эксплуатации2’	СЕНС.406233.002 РЭ	1 экз.
Комплект монтажных частей”	—	1 компл.
1(римечания: 11 - зависит от варианта исполнения. - поставляется 1 экземпляр на партию преобразователей, поставляемую в один адрес, и дополнительно но требованию заказчика.

Поверка

осуществляется по документу МП 202-005-2019 «Преобразователи давления измерительные

СЕНС ПД. Методика поверки», утвержденному ФГУП «ВНИИМС» 29.03.2019 г.

Основные средства поверки:

Калибра тор-контроллер давления ЭЛМЕТРО-Паскаль (Регистрационный

№ 43456-09);

Калибратор давления МЕТРАМ 501-ПКД-Р со сменными модулями давления и многофункциональной помпой PV-4II HP (Pei истрациопный № 22307-04);

Рабочие эталоны 1-го и 2-го разряда по ГОСТ Р 8.802-2012 манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14);

- Мультиметр цифровой Agilent 34401А (Регистрационный № 54848-13);

- Катушка электрического сопротивления Р331 (Регистрационный № 1162-58).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средс тв измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.
