Измерители износа стальных канатов (дефектоскопы) ИНТРОС
| Номер в ГРСИ РФ: | РБ 03 20 1500 20 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "ИНТРОН ПЛЮС", г. Москва |
Измерители износа стальных канатов (дефектоскопы) ИНТРОС, далее по тексту дефектоскопы, предназначены для измерений относительной потери сечения металла круглых и плоских стальных канатов, а также армирующих стальных тросов в резинотросовых канатах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 1500 20 |
| Наименование | Измерители износа стальных канатов (дефектоскопы) ИНТРОС |
| Год регистрации | 2020 |
| Номер сертификата | 13238 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2024-04-05 |
| Получатель сертификата | ООО "ИНТРОН ПЛЮС", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ИНТРОН ПЛЮС"
Адрес: 111524, г. Москва, ул. Электродная, д. 11, стр.1
Контакты: тел.: (095) 665-54-31, факс: (095) 510-17-69 // E-mail: intfo@intron.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь в связи с отсутствием необходимых эталонов (имитаторов потери сечения стальных канатов ИК-МДК). |
| Методика поверки | Поверка проводится по: ЛАВБ.411001.001 РЭ для средств измерений, изготовленных до 01.01.2014; по МП 17492-14 с изменением №1 (утв. в 2018 г.) для средств измерений, изготовленных после 01.01.2014. |
| Признание поверки | Первичная при выпуске из производства и периодическая: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М) (НТК №01-10, НТК №02-20). |
Поверители
Скачать
|
Описание типа РБ 03 20 1500 20 [2010-03-03]
rb-03-20-1500-20_2010-03-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 1500 20 [2015-05-04]
rb-03-20-1500-20_2015-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 1500 20 [2020-05-04]
rb-03-20-1500-20_2020-05-04.pdf
|
Скачать |
Описание типа
Назначение
Измерители износа стальных канатов (дефектоскопы) ИНТРОС, далее по тексту дефектоскопы, предназначены для измерений относительной потери сечения металла круглых и плоских стальных канатов, а также армирующих стальных тросов в резинотросовых канатах.
Описание
Принцип действия дефектоскопов основан на магнитном методе неразрушающего контроля.
Дефектоскопы состоят из электронного блока (ЭБ) или модернизированного электронного блока (ЭБ-М) и связанной с ним кабелем магнитной головки (МГ). Имеется вариант исполнения дефектоскопа, в котором ЭБ и МГ расположены в одном корпусе. На лицевой панели ЭБ/ЭБ-М расположены кнопки управления и индикаторы, отражающие результаты измерений.
Дефектоскопы могут комплектоваться разными магнитными головками, которые отличаются диаметрами контролируемых канатов.
Дефектоскопы выпускаются в двух исполнениях: рудничном нормальном и рудничном взрывозащищенном с особо взрывобезопасным уровнем защиты от взрыва.

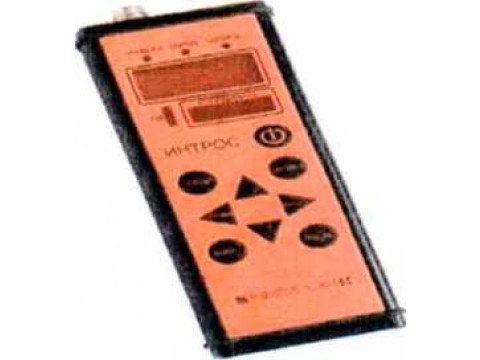

Общий вид ЭБ/ЭБ-М дефектоскопов представлен на рисунке 1.

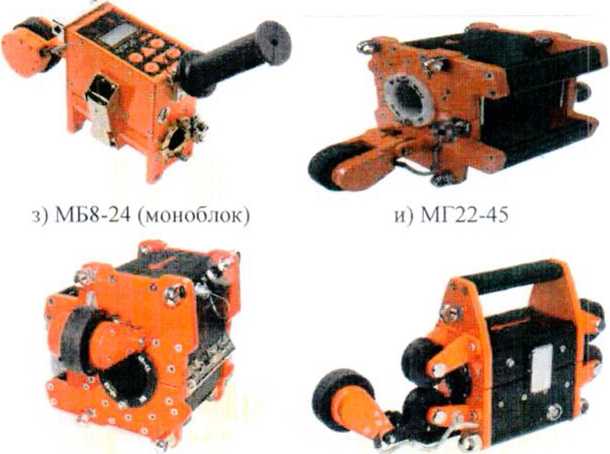

Общий вид магнитных головок представлен на рисунке 2 а) МГ6-24; б) MT6-24F, в) \ц 20-40; г) МГ40-64. МГ24-64, МГ24-64МЗ; д) МГ124Р. МГ233Р; е) МГ450Р; ж) МГ124. МГ233; з) МБ8-24 (моноблок); и) МГ22-45; к) МГ24-64М5: л) МГ40-70; м) МГ6-26. Магнитные головки МГ6-26. МГ22-45, МГ24-64М5 и МГ40-70 совместимы только с модернизированным электронным блоком (ЭБ-М).
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
б) ЭБ-М
Рисунок 1 - Общий вид ЭБ/ЭБ-М дефектоскопов
б) ME6-24F
г) МГ40-64, МГ24-64.
МГ24-64МЗ
д) МГ124Р, МГ233Р
с) МГ450Р
к) МГ24-64М5
л) МГ40-70
м) МГ6-26
Рисунок 2 - Общий вид магнитных головок
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Дефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Иденти
о обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
ЭБ |
ЭБ-М | |
|
Идентификационное наименование ПО |
BU12usb |
kanat |
|
Номер версии (идентификационный номер) ПО |
5.20 и выше |
1.2 и выше |
|
Цифровой идентификатор ПО |
- |
- |
1рограммное обеспечение встроено в аппаратное устройство средства измерений и существляет функции индикации и управления.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Уровень зашиты ИО дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 Метрологические и технические характеристики
11аименование характеристики
Значение от 6 до 70
от 72 И 1.5 до 233*38
Диапазон диаметров контролируемых круглых стальных канатов, мм
Диапазон поперечных размеров контролируемых плоских
|
стальных канатов. мм*мм | |
|
Диапазон поперечных размеров контролируемых резинотросовых канатов, мм*мм |
от 72x23 до 233x35 |
|
Диапазон поперечных размеров конт ролируемых резинотросовых лент, мм*мм Диапазон измерений относительной потери сечения каната по металлу, % |
от 250х 15 до 450x24 от 0 до 30 |
|
11ределы допускаемой основной абсолютной погрешности измерений относительной потери сечения каната по металлу. %: • в диапазоне измерений от 0 до 20 %: -для МГ24-64, МГ24-64МЗ, МГ40-64. МГ20-40. МГ22-45. МГ24-64М5. МГ40-70 -для МГ'6-24, МБ8-24. МП 24, МГ233, МГ124Р. МГ233Р. МГ450Р - для МГ6-26 в диапазоне диаметров канатов от 6 до 12 мм - для МГ6-26 в диапазоне диаметров канатов от 12 до 26 мм |
±1 1 ±2 ±2 ±0.5 |
|
• в диапазоне измерений от 20 до 30 %: -для МГ24-64. МГ24-64МЗ. МГ40-64. МГ20-40, МГ24-64М5, МГ40-70 -для МГ6-24, МБ8-24, МП 24, МГ233, МГ124Р, МГ233Р МГ450Р - для МГ22-45 - для МГ6-26 в диапазоне диаметров канатов от 6 до 12 мм - для МГ6-26 в диапазоне диаметров канатов от 12 до 26 мм |
±4 ±2 ±2 ±1 |
|
Порог чувствительности к обрыву проволок, расположенных на поверхности каната (где D-диаметр каната), %: -для МГ24-64, Ml 40-64 - для МГ20-40 - для МГ6-24 - МБ8-24 в диапазоне диаметров канатов от 12 до 24 мм - МБ8-24 в диапазоне диаметров канатов от 8 до 12 мм -для МП24. МГ233.МГ124Р. МГ233Р, МГ450Р -для МГ6-26. МГ22-45, МГ40-70 -для МГ24-64МЗ. МГ24-64М5 |
32/D 20/D 12/D 12/D 16/D 1.2 0.5 0.3 |
|
Пределы допускаемой дополнительной погрешности при поперечном смещении круглого каната в МГ, % |
±i XJEj |
|
Ч” Наименование характеристики |
Значение |
|
ределы допускаемой дополнительной погрешности при |
1 |
|
поперечном смещении плоского стального или резинотросового | |
|
каната в его плоскости в пределах от 0 до 5 мм, %/мм |
±0.2 |
|
(только для МГ124. МГ233.МГ124Р. МГ233Р. МГ450Р) | |
|
11родолжительность непрерывной работы без подзарядки | |
|
аккумуляторов, ч. не менее | |
|
-ЭБ |
6 |
|
- ЭБ-М |
5 |
|
- МБ8-24 |
__ю_____ |
|
' )лектри чес кое п ита! i ие: | |
|
- ЭБ рудничное нормальное исполнение |
- 4 аккумулятора типа |
- ЭБ взрывозащищеннос исполнение
- ЭБ-М
ДА
- взрывозащищенный модуль, содержащий
3 аккумулятора типа АА
- встроенный Li-ion аккумулятор
- 2 аккумулятора типа ДА
- магнитная головка МБ8-24
|
Габаритные размеры электронного блока. (ДхШхВ). мм. не более -ЭБ -ЭБ-М |
230x85x35 235х125x37 |
|
Масса электронного блока, кг. не более -ЭБ -ЭБ-М |
0,7 1.05 |
|
Рабочие условия эксплуатации (для ЭБ. МГ6-24, ML6-24F. МГ20-40. МГ40-64. МГ24-64. МГ24-64МЗ. МГ124Р. МГ23.3Р. МГ450Р. МП 24. МГ233. МБ8-24) - температура окружающего воздуха. °C - относительная влажность. % |
от - 10 до +50 до 95 (при < 35 °C) |
|
Рабочие условия эксплуатации (для ЭБ-М. МГ22-45. МГ24-64М5. МГ40-70, МГ6-26) - температура окружающего воздуха, °C - о гноен гельная влажность. %______________________ |
от -25 до +55 до 95 (при < 35 °C) |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на заднюю панель электронного блока дефектоскопа методом металл-фото.
Комплектность
ий
Таблица 3 - Комплектность средства из
|
11аименование |
Количество | |
|
1 Электронный блок |
1 шт. | |
|
2 Магнитная головка* |
1 шт. | |
|
3 Кабель соедини тельный |
3 шт. | |
|
4 I [рограммное обеспечение W1NTROS |
1 шт. | |
|
5 Руководство по эксплуатации ** |
1 экз. | |
|
6 Сумка для переноски и хранения |
1 шт. | |
|
7 Методика поверки |
1 экз. z- | |
* тип магнитной головки определяется заказом
** в соответствии с типом магнитной головки
.Срка
уществляется по документу МП 17492-14 с изменением №1 «Измерители износа стальных ашатов (дефектоскопы) ИНТРОС. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.09.2018 г.
Основное средство поверки:
- имитаторы потери сечения стальных канатов ИК-МДК (Per. № 24994-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерении приведены в эксплуатационном документе.
Нормативные документы
ПБ 10-382-00. Правила устройства и безопасной эксплуатации грузоподъемных кранов
РД 03-348-00. Методические указания по магнитной дефектоскопии стальных канатов. Основные положения
ТУ 42 7638-006-11442921-18. Измеритель износа стальных канатов (дефектоскоп) ИНТРОС. Технические условия
