Автоцистерны АЦ-17, автотопливозаправщики АТЗ-17
| Номер в ГРСИ РФ: | РБ 03 07 5860 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Цистерны |
| Производитель / заявитель: | ОАО "Гродненский механический завод" (ОАО «ГМЗ»), г. Гродно, Республика Беларусь |
Автоцистерны АЦ-17, автотопливозаправщики АТЗ-17 (далее по тексту - автоцистерны) являются мерами полной вместимости и предназначены для транспортирования жидких нефтепродуктов с плотностью не более 860 кг/м3. Кроме того, АТЗ-17 предназначены для заправки жидкими нефтепродуктами транспортных средств. АТЗ-17 не предназначены для использования их в качестве передвижных автозаправочных станций для отпуска нефтепродуктов в розницу и для проведения государственных учетных и торговых операций с нефтепродуктами и взаимных расчетов между поставщиком и потребителем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5860 20 |
| Наименование | Автоцистерны АЦ-17, автотопливозаправщики АТЗ-17 |
| Год регистрации | 2020 |
| Номер сертификата | 13228 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | ОАО "Гродненский механический завод", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гродненский механический завод"
Адрес: 230003, г. Гродно, ул. Карского, 20
Контакты: тел.: (0152) 74-72-50, 74-72-55 // факс (0152) 77-02-00, gmz@gmz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97. Поверка счетчиков СЖ (изготовитель - ОАО "Промприбор", г. Ливны, Орловская обл., Россия; РБ 03 07 4749 11), входящих в комлект поставки автотопливозаправщиков, проводится по документу "Инструкция. ГСИ. Счетчики жидкости СЖ (СЖ-ППО, СЖ-ППВ, СЖ-ППТ). Методика поверки" (2009 г.) для счетчиков, изготовленных по ТУ 4213-260-05806720-2009; 802.00.00.00 МП (2014 г.) счетчиков, изготовленных по ТУ 4213-260-05806720-2014. |
Поверители
Скачать
|
Описание типа РБ 03 07 5860 20 [2016-02-05]
rb-03-07-5860-20_2016-02-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5860 20 [2020-11-12]
rb-03-07-5860-20_2020-11-12.pdf
|
Скачать |
Описание типа
Назначение
Автоцистерны АЦ-17, автотопливозаправщики АТЗ-17 (далее по тексту - автоцистерны) являются мерами полной вместимости и предназначены для транспортирования жидких нефтепродуктов с плотностью не более 860 кг/м3. Кроме того, АТЗ-17 предназначены для заправки жидкими нефтепродуктами транспортных средств. АТЗ-17 не предназначены для использования их в качестве передвижных автозаправочных станций для отпуска нефтепродуктов в розницу и для проведения государственных учетных и торговых операций с нефтепродуктами и взаимных расчетов между поставщиком и потребителем.
Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.
Описание
Автоцистерны изготавливаются двух видов: односекционные исполнений АЦ-17, АТЗ-17, двухсекционные исполнений АЦ-17/2, АТЗ-17/2, АЦ-17/2-А, АТЗ-17/2-А.
Цистерны имеют овальную форму.
Автоцистерны изготовлены на базе автомобильного шасси МАЗ.
По классификации ГОСТ 31286 автоцистерны относятся к транспортным средствам категории N3.
Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 35 °C до плюс 40 °C.
Цистерны оборудованы:
- донными клапанами, трубопроводами с запорной арматурой;
- горловинами;
- крышками горловин, имеющими: дыхательный клапан и наливной люк для налива и контроля уровня налива;
- оборудованием для нижнего налива (по требованию заказчика).
Оборудование цистерн позволяет выполнять следующие операции:
- верхний налив нефтепродукта в цистерну;
- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушноЦ смеси (по требованию заказчика); // Н
- слив нефтепродуктов насосом, установленным на автоцистерне;
- слив нефтепродуктов посторонним насосом.
- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.
В горловине каждой секции установлен указатель уровня налива нефтепродуктов.

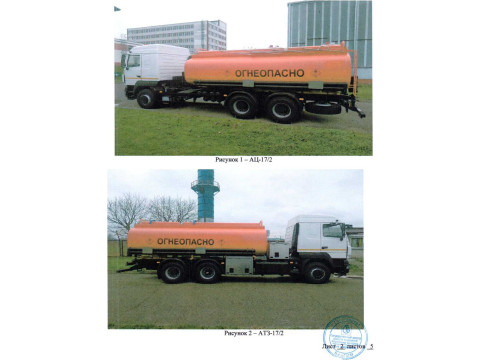

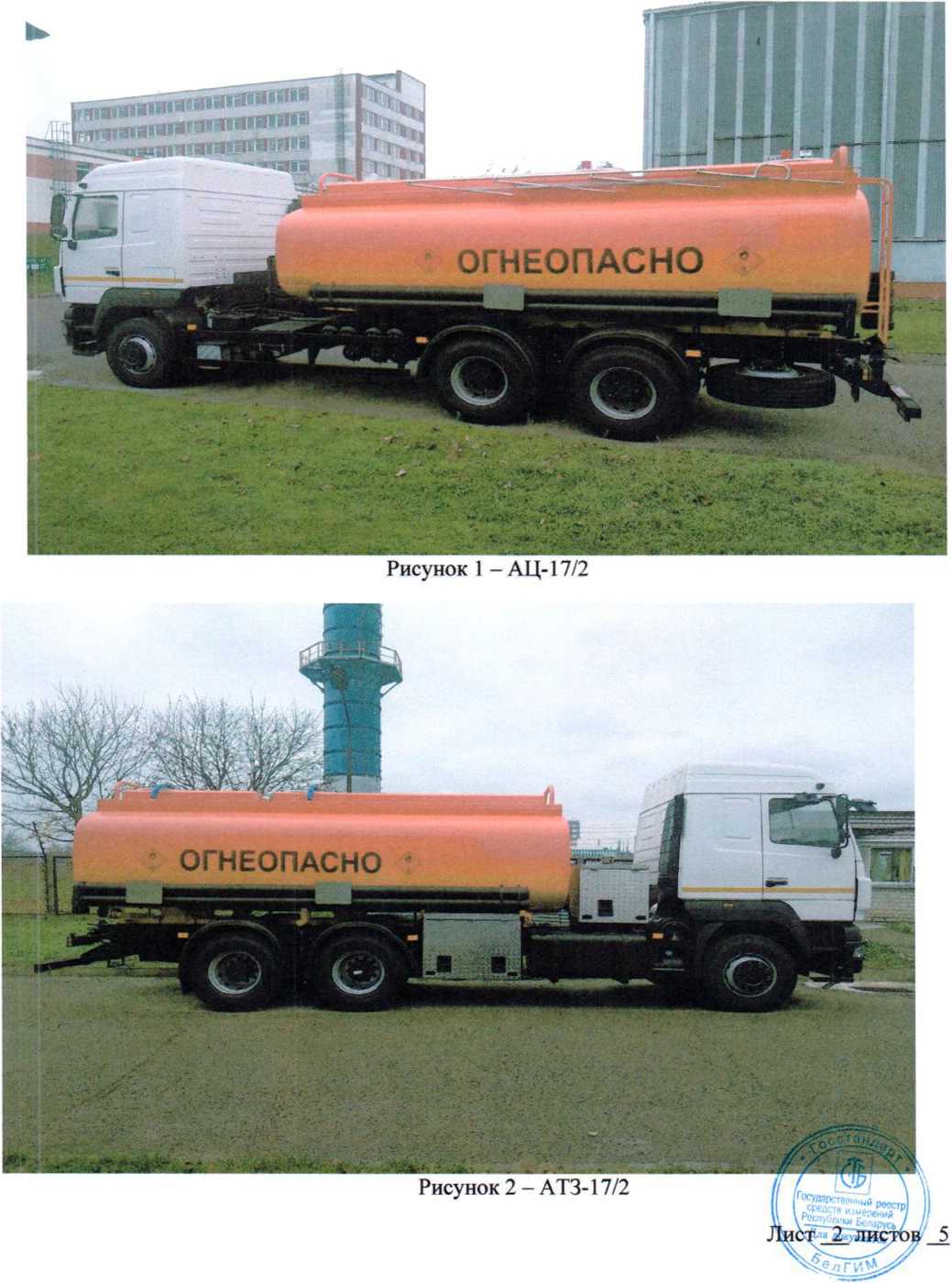

Общий вид автоцистерн АЦ-17 и АТЗ-17 приведен на рисунках 1 и 2.
Схема пломбировки цистерны от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | ||
|
Исполнения автоцистерн |
АЦ-17, АТЗ-17 |
АЦ-17/2, АТЗ-17/2 |
АЦ-17/2-А, АТЗ-17/2-А |
|
Номинальная вместимость автоцистерн (допускаемый предел отклонения вместимости ± 3 %), м* |
17 | ||
|
Количество секций |
1 |
2 | |
|
Номинальная вместимость секции, м3: -1 секция - II секция |
17 |
11,5 5,5 |
8,5 8,5 |
|
Относительная погрешность вместимости автоцистерн и секций от номинальной (указанная на идентификационной пластине), %, не более |
±0,5 | ||
|
Коэффициент заполнения цистерны, секций, не более |
0,97 | ||
|
Снаряженная масса, кг, не более |
13900 (14500) | ||
|
Полная масса, кг, не более |
28550(29600) | ||
|
Распределение полной массы, кг, не более - на переднюю ось - на вторую ось |
7500 21050(22100) | ||
|
Габаритные размеры автоцистерн, мм, не более - длина - ширина - высота |
9600 (7970) 2550 3560 (3200) | ||
|
Габаритные размеры цистерн, мм, предельные отклонения согласно конструкторской документации - длина - ширина - высота |
5730 (6750; 4550) 2258 (2490) 1557 (1353; 1795) | ||
|
Примечание - в скобках приведено значение в зависимости от марки шасси МАЗ | |||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную табличку цистерны методом гравирования.
Комплектность
В комплект поставки автоцистерны входит:
- базовое транспортное средство;
- цистерна в сборе;
- свидетельство о поверке согласно СТБ 8007;
- паспорт, руководство по эксплуатации автоцистерны;
- комплект инструмента и принадлежностей;
- комплект запасных частей;
- эксплуатационная документация на комплектующие изделия.
Нормативные документы
ТУ BY 500013376. 086-2012 «Автоцистерны АЦ и автотопливозаправщики АТЗ. Технические условия».
СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки».
ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования».
Заключение
Автоцистерны АЦ-17, автотопливозаправщики АТЗ-17 соответствуют требованиям ТУ BY 500013376.086-2012, ГОСТ 27352-87.
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии - не более 24 месяцев
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»
230003, г.Гродно, пр-т Космонавтов, 56, тел. 64-31-41, факс 64-31-29;
тел. 71-45-90, факс 71-45-93
Аттестат аккредитации № BY / 112 02.6.0.0004 от 24.10.2008г.
