Автоцистерны АЦ-10, автотопливозаправщики АТЗ-10

Назначение

Автоцистерны АЦ-10 (далее по тексту - автоцистерны) являются мерами полной вместимости и предназначены для транспортирования жидких нефтепродуктов с плотностью не более 860 кг/м3.

Автотопливозаправщики АТЗ-10 (далее по тексту автотопливозаправщики) являются мерами полной вместимости и предназначены для транспортирования и заправки транспортных средств жидкими нефтепродуктами с плотностью не более 860 кг/м3.

Автотопливозаправщики не предназначены для осуществления торговли нефтепродуктами и расчетов между покупателем и продавцом.

Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.

Описание

Тип «Автоцистерны АЦ-10, автотопливозаправщики АТЗ-10» включает в себя две модификации.

Автоцистерны и автотопливозаправщики могут изготавливаться в двух исполнениях:   односекционные и двухсекционные. Исполнения

идентифицируются следующими обозначениями: односекционные АЦ-10, АТЗ-10, двухсекционные АЦ-10/2, АТЗ-10/2.

Цистерны имеют овальную форму.

По классификации ГОСТ 31286 автоцистерны и автотопливозаправщики, изготовленные на базе шасси МАЗ, относятся к транспортным средствам категории N3G.

Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 35 °C до плюс 40 °C.

Цистерны оборудованы:

- донными клапанами и сливными трубопроводами;

- отстойниками с кранами и трубопроводами для слива отстоя и остатков нефтепродуктов (по требованию заказчика);

- горловинами;

- крышками горловин, имеющими дыхательный клапан и наливной люк для налива и контроля уровня налива;

- внутри цистерн - поперечными волнорезами не более чем через каждые 5 м3 вместимости;

- пеналами для хранения рукавов;

- лестницей и площадкой обслуживания горловины;

- пневматической системой управления сливом нефтепродуктов;

- оборудованием для нижнего налива (по требованию заказчика).

В горловине каждой секции цистерны установлен указатель уровня налива нефтепродуктов.

Цистерны имеют воздухоотводящие устройства.

В состав топливоналивного оборудования автоцистерн входят: насос для топлива, напорно-всасывающие рукава.

В состав топливораздаточного оборудования автотопливозаправщика, кроме того, входят: счетчик жидкости, не предназначенный для коммерческого учета, раздаточный рукав с краном, фильтр тонкой отчистки.

Оборудование автоцистерн, автотопливозаправщиков позволяет выполнять следующие операции:

- верхний налив нефтепродукта в цистерну;

- нижний налив нефтепродукта в цистерну (по требованию заказчика);

- слив нефтепродуктов насосом, установленным на автоцистерне;

- слив нефтепродуктов посторонним насосом;

- слив нефтепродуктов самотеком из своей цистерны в емкость, расположенную ниже уровня цистерны.

Автотопливозаправщик, кроме вышеперечисленных операций, позволяет осуществлять заправку нефтепродуктами через счетчик жидкости, не предназначенный для коммерческого учета, с пределом допускаемой относительной погрешности не более ± 0,5 %.

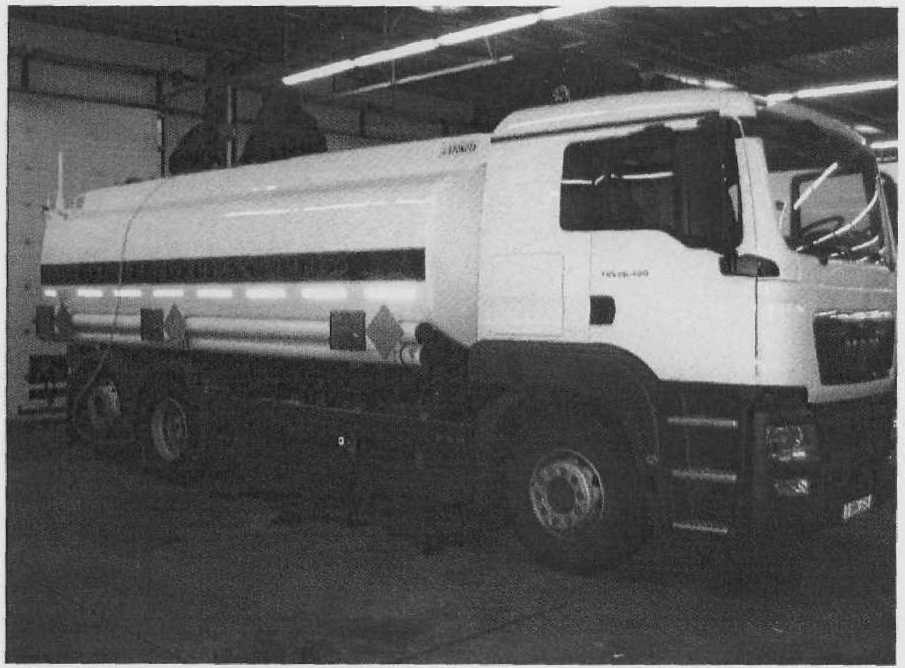

Фотографии общего вида средств измерений представлены в приложении 1. Схемы пломбирования средств измерений от несанкционированного доступа с указанием места нанесения знака поверки представлены в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на «Паспорт. Руководство по эксплуатации» на автоцистерну и на фирменную табличку, расположенную на автоцистерне. Поверка осуществляется по ГОСТ 8.600 - 2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

- технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств»;

- ГОСТ 33666-2015 «Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Технические требования»; - технические условия ТУ РБ 500013376.015-2000 «Автоцистерны АЦ-10 и автотопливозаправщики АТЗ-10. Технические условия» с изменениями №№ 1-22; методику поверки:

- ГОСТ 8.600 - 2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Перечень средств поверки представлены в таблице 4:

Таблица 4_________________________________________________________

_________________Наименование и тип средства поверки_________________ мерник эталонный П-ого разряда, М2р-2000, вместимостью 2000 дм3______

мерник эталонный П-го разряда, М2Р-1000, вместимостью 1000 дм3_______

мерник эталонный П-го разряда, М2Р-500, вместимостью 500 дм3__________

мерник технический шкальный вместимостью 100 дм1, кл. т. 1_____________

стеклянный измерительный цилиндр исп.1 (0-1000) мл с ц. д. 10 мл, кл.т. 2 стеклянный лабораторный термометр, ТЛ - 4, с ценой деления 0,1 °C и диапазоном измерения температур от 0 °C до 50 °C______________________

секундомер, СОСпр, 3 кл. т. с ценой деления 0,2 с_________________________

уровень строительный, УС 5 - 2- II____

прибор измерительный, ПИ - 002/1_____________________________________

Примечание - допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации       производителя:       автоцистерны АЦ-10,

автотопливозаправщики АТЗ-10 соответствуют требованиям ТР ТС 018/2011 « О безопасности колесных транспортных средств», ГОСТ 33666-2015 «Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Технические требования», ТУ РБ 500013376.015-2000 «Автоцистерны АЦ-10 и автотопливозаправщики АТЗ-10. Технические условия» с изменениями №№ 1-22.
