Автоцистерны ВЗХ8.рр-пА1 представляют собой транспортные меры полной вместимости и предназначены для проведения государственных учетных операций с нефтепродуктами плотностью не более 860 кг/м3 и их перевозки.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 4270 10
Наименование	Автоцистерны B3X8.pp-nA1
Год регистрации	2010
Номер сертификата	6256
Дата регистрации	2010-01-28
Срок действия	2015-01-28
Получатель сертификата	фирма "STOKOTA" Sp. z o.o., Польша (PL)

Производитель / Заявитель

фирма "STOKOTA" Sp. z o.o.

Адрес: 82-300 ELBLAG. ul. Niska 2

Контакты: + 48 55 239 72 34 / + 48 55 233 48 39 / www. stokota.pl / stokota@stokota.pl

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по СТБ 8007-97

Поверители

Скачать

	Описание типа РБ 03 07 4270 10 [2010-03-29] rb-03-07-4270-10_2010-03-29.pdf	Скачать
	Описание типа РБ 03 07 4270 10 [2010-01-01] rb-03-07-4270-10_2010-01-01.pdf	Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность Нормативные документы Поверка Заключение

Назначение

Оборудование автоцистерн позволяет выполнять следующие операции:

- верхний налив нефтепродукта в цистерну;

- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушной смеси;

- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.

Автоцистерны применяются специализированными и другими предприятиями, занимающимися перевозкой нефтепродуктов.

Описание

Автоцистерны ВЗХ8.рр-пА1 выпускаются в следующих модификациях:

ВЗР8.20-4А1, B3Y8.19-3A1, B3Y8.18-3A1.

Условные обозначения базовой модели ВЗХ8.рр-пА1, приведены в таблице 1:

Таблица 1

Символ	Обозначение отдельных элементов типоразмерного ряда
В	Условное обозначение базовой модели.
3	Количество осей колес.
X	X - тип днищ: Y, Р Габаритные размеры днища автоцистерны, тип Y - (2440 х 1600) мм; тип Р - (2440 х 1700) мм.
8	Минимальная толщина материала днищ - 8 мм.
РР	Полная вместимость автоцистерны (в м3).
п	Количество секций.
А1	Материал автоцистерны из группы материалов А1: - алюминиевый сплав марки 5088 Hl 11

0цуюлфорл^, ровайные дру!'

\к'" ■

Автоцистерны ВЗР8.20-4А1, B3Y8.19-3A1, B3Y8.18-3A1 имеют ова изготовлены из алюминиевого сплава марки 5088 Hl 11 и разделены на изолй от друга секции. у

Каждая секция автоцистерны оборудована: крышкой люка, донным клапаном с пневмоуправлением, волнорезом, дыхательным клапаном с огневым предохранителем, датчиком защиты от переполнения. В горловине каждого отсека установлен указатель уровня налива нефтепродуктов.

В нижней части автоцистерна оборудована индивидуальной, для каждой секции, системой коммуникаций по наполнению и сливу нефтепродуктов.

Автоцистерна оборудована:

- верхней антискользящей площадкой для обслуживания, огражденной боковыми откидными поручнями;

- заземляющей лентой.

При верхнем и нижнем наливе нефтепродуктов в цистерну в первую очередь наполнять необходимо секции расположенные ближе к кабине водителя.

При сливе нефтепродуктов из цистерны в первую очередь опорожнять необходимо секции наиболее отдаленные от кабины водителя.

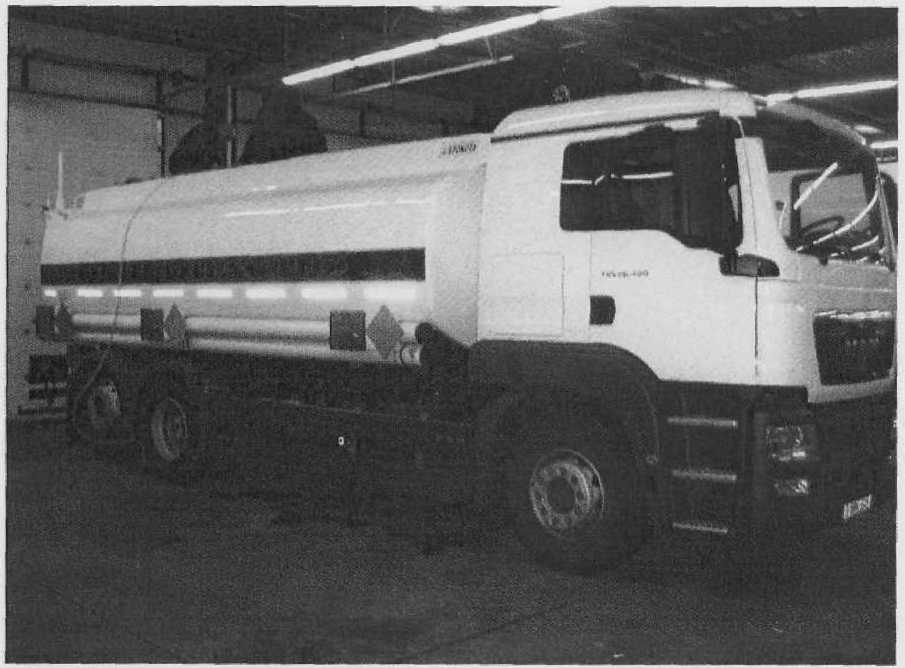

Фотография внешнего вида автоцистерны ВЗР8.20-4А1 приведена на рисунке 1.

Рис. 1. Внешний вид автоцистерны B3P8.20-4AJ.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

___Таблица2 ____

Наименование характеристики	Значение
	Автоцистерна ВЗР8.2О-4А1	Автоцистерна B3Y8.I9-3AI	Автоцистерна B3Y8 18-3AI
1. Вместимость горловины от указателя уровня налива до верхнего края горловины, не менее	4 % от номинальной вместимости
2. Изменение уровня жидкости за счет образования воздушных мешков в верхней части цистерны, не более	0,15 % от номинальной вместимости
3. Относительная погрешность определения вместимости цистерны и секций, не более	± 0,5 % от номинальной вместимости
4. Номинальная вместимость автоцистерны, м3	19	18	17
5. Допускаемый предел отклонения номинальной вместимости автоцистерны, не более	Xz /г* W ± 3 % от проектной вместимости

Наименование характеристики	Значение
Наименование характеристики	Автоцистерна ВЗР8.20-4А1	Автоцистерна B3Y8.19-3A1	Автоцистерна B3Y8.18-3A1
6. Количество секций	4	3	3
7. Номинальная вместимость секций, м3 - секция I - секция II - секция III - секция IV	5 2 7 5	6 6 6	7 5 5
8. Габаритные размеры автоцистерны (длинахширинахвысота), мм, не более	8763 х 2550 х 3092	8763x2550x2992	8763 х 2550 х 2992
9. Масса снаряженного транспортного средства, не более, кг	9979	9900	9900
10. Полная масса автоцистерны, не более, кг	26000 •	25000	24000
11. Распределение полной массы, не более, кг: - на ось I - на ось II - на ось III	8000 10500 7500	8000 10000 7000	8000 9500 6500
12. Диапазон рабочих температур, °C	от минус 20 до плюс 50
13. Средний срок службы, лет	10

Знак утверждения типа

Знак утверждения типа средств измерений наносится на титульный лист паспорта автоцистерны типографским способом и на маркировочную табличку автоцистерны методом гравирования.
