Системы автоматизированные налива нефтепродуктов в автоцистерны

Назначение

Система автоматизированная налива нефтепродуктов в автоцистерны предназначена для верхнего закрытого дозированного отпуска нефтепродуктов, с плотностью не более 1,0-103 кг/м3, в автоцистерны, с рекуперацией паров и автоматизированной системой управления технологическим процессом налива, с обеспечением коммерческого учета и возможностью формирования документов для бухгалтерской отчетности.

Область применения - автоматизированные комплексы нефтебаз по отпуску нефтепродуктов в автоцистерны.

Описание

Принцип работы системы состоит в измерении массы и объема подаваемого в автоцистерну нефтепродукта и отключении достижении заданной дозы по массе или объему.

При осуществлении налива и после его прекращения система показывает фактически налитое в автоцистерну объемное и массовое количество нефтепродукта при текущей температуре, а также, его плотность и температуру. Кроме того система позволяет выводить на дисплей объем и массу выданного нефтепродукта приведенные к температуре +15 °C или +20 °C.

В системе предусмотрена возможность защиты от доступа к настройкам значений метрологических характеристик посредством ввода пароля.

Внешний вид системы автоматизированной налива нефтепродуктов в автоцистерны приведен на рисунках 1,2.

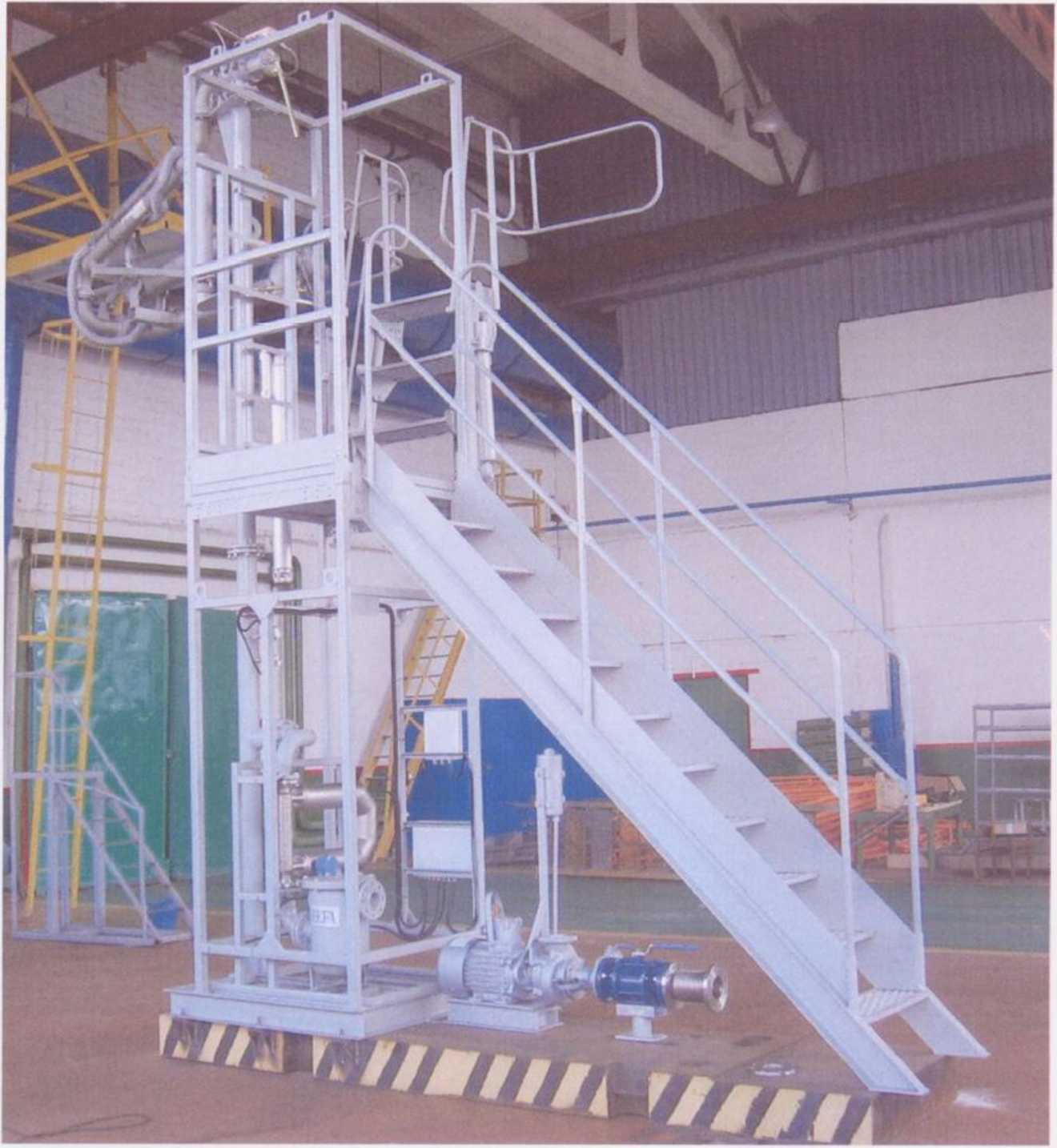

Рисунок 1. Система автоматизированная налива нефтепродуктов в автоцистерны

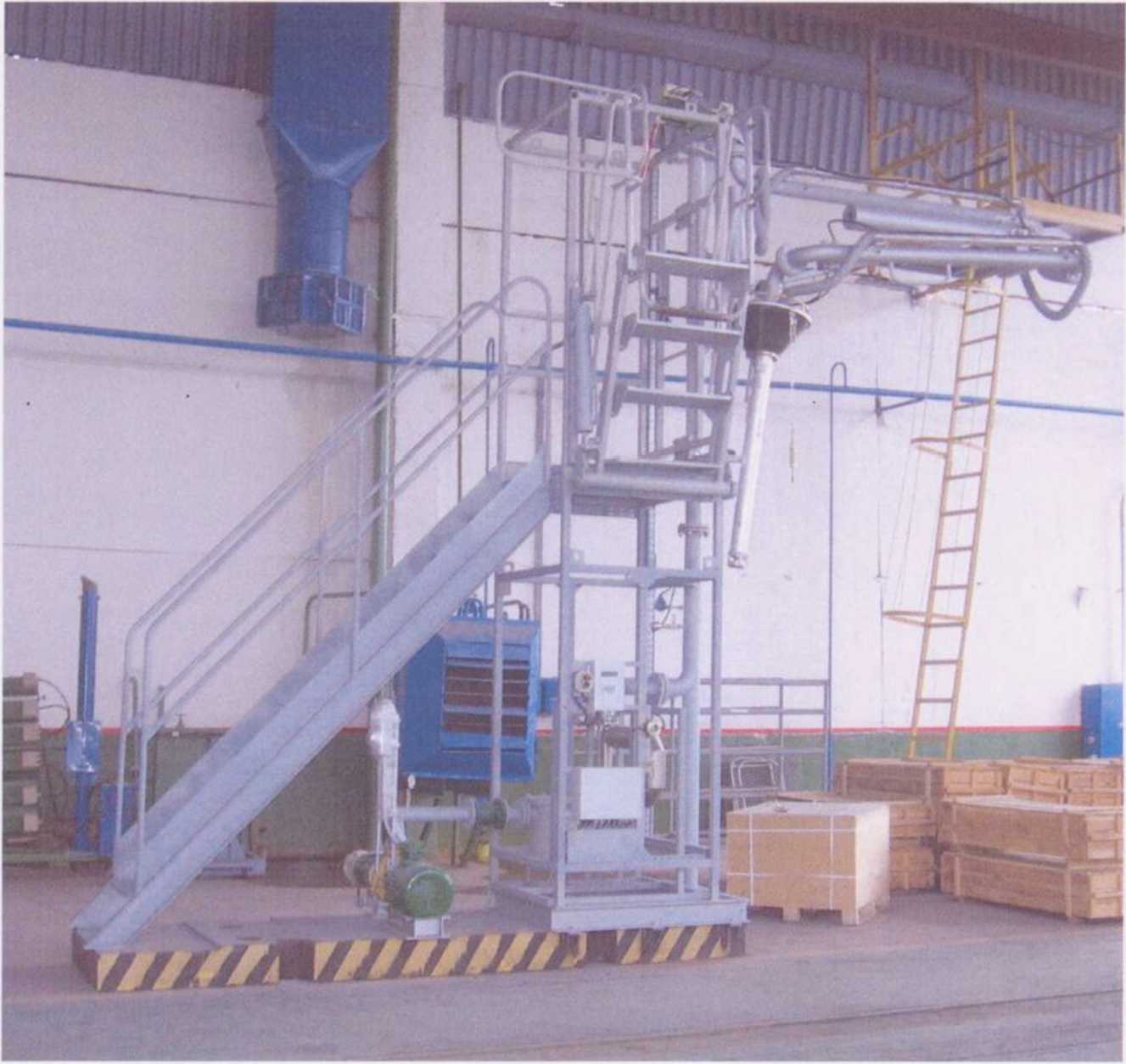

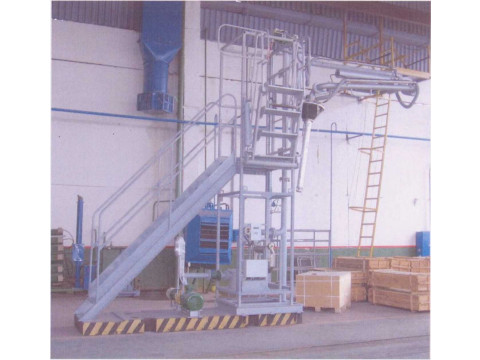

Рисунок 2. Система автоматизированная налива нефтепродуктов в автоцистерны

Система автоматизированная налива нефтепродуктов в автоцистерны состоит из:

- стояка верхнего налива в составе:

• шарнирного трубопровода DN 100 с пружинным

амортизатором клапана сброса воздуха для опорожнения стояка

• наконечника телескопического закрытого налива с ручным подъемом/опусканием телескопа с датчиком уровня, датчиком рабочего положения наконечника

• рукава отвода паров DN 60 с ответным фланцем

• стакана приемного (съемного каплесборника)

- модуля насосного в составе:

• электронасоса КМ 100-80-170Е для подачи нефтепродуктов из наземных резервуаров

или KMC 100-80-180Е для подачи нефтепродуктов из заглубленных резервуаров

• бачка для охлаждающей жидкости

• рамы опорной

• узла входного

- модуля измерительного в составе:

• фильтра с газоотделительным клапаном

• расходомера массовый Micro Motion CMF 200

• преобразователя давления измерительного РС-28 с пределами приведенной погрешности ±0,25%

• преобразователя температуры измерительного ТСПУ Метран -27мп-05 с пределами приведенной погрешности ±0,5 °C

• контроллера ВРФ

- клапана-отсекателя (электроуправляемого)

- шкафа распределительного

- модуля эстакады в составе:

• площадки рабочей с ограждениями

• трапа перекидного

• лестницы маршевой с поручнями

Основные технические характеристики:

1. Условия эксплуатации:

- температура окружающего воздуха: от -10 до +35 °C;

- температура отпускаемого нефтепродукта: от -5 до +30 °C;

- влажность окружающего воздуха: не более 75 % при температуре +15 °C или 98 % при температуре +25 °C.

2. Условный проход трубопроводов и стояка наливного - DN100 мм.

3. Рабочее давление в трубопроводах при наливе нефтепродуктов -0,6 МПа.

4. Подача (объемная), зависящая от конфигурации подающих трубопроводов - не более 65 м3/ч;

5. Количество стояков наливных (верхних) - один.

6. Количество продуктов, наливаемых через стояк наливной - один

7. Диаметр рукава отвода паров - ДубО мм.

8. Диапазон высоты подъема наконечника телескопического при обслуживании автоцистерн - от 2500 до 3900 мм.

9. Диапазон длины наконечника телескопического - от 1545 до 2300 мм.

10. Диаметр оснований уплотнительного конуса наконечника телескопического:

- нижнего основания - не более 220 мм,

- верхнего основания - не менее 380 мм.

11. Диапазон перемещения наконечника телескопического в горизонтальной плоскости при обслуживании автоцистерн - не менее 6 м.

12. Вылет шарнирного трубопровода наливного стояка - не более 4,6 м.

13. Тип применяемого насоса для подачи нефтепродуктов из наземных резервуаров:

-КМ 100-80-170Е

- тип напорного насоса - центробежный

- напор не менее - 25 м

- номинальная подача (объемная) не менее - 100 м3/ч

- номинальная мощность электродвигателя - 11 кВт

14. Тип применяемого насоса для подачи нефтепродуктов из заглубленных резервуаров:

-KMC 100-80-180Е

- тип всасывающего насоса - вихревой

- номинальная подача (объемная) не менее - 65 м3/ч

- напор -35 м

- номинальная мощность электродвигателя - 15 кВт

15. Номинальное напряжение питания:

- электродвигателя насоса: 380 В ± 10 %;

- электрических узлов: 220 В ± 10 %;

16. Частота переменного тока: 50 Гц ± 2 %.

17. Напряжение питания цепей управления - не более 12 В и 24 В

18. Единица измерения для отпуска нефтепродуктов - литры и килограммы

19. Дискретность задания дозы:

- в единицах объемных - 1 л;

- в единицах массы - 1 кг.

20. Минимальная выдаваемая доза - 1000 л (1000 кг)

21. Максимальная выдаваемая доза - 99999 л (99999 кг)

22. Величина измеряемого перелива (недолива) дозы нефтепродукта - не более 2 л.

23. Пределы допускаемой погрешности измерений в условиях эксплуатации:

- по объему отпущенного нефтепродукта, приведенному к температуре +15 или + 20 °C - не более ± 0,3 % относительно измеренного объема дозы;

- по массе отпущенного нефтепродукта - не более ± 0,25 % относительно измеренной массы дозы;

- по температуре нефтепродукта - не более ± 1 °C;        // ®

\\                    и, 7

- по плотности нефтепродукта - не более ± 0,5 кг/м3,

24. Пределы допускаемой погрешности измерения объема и массы нефтепродукта при измерении минимальных доз - удваиваются.

25. Тонкость фильтрации фильтра - газоотделителя - 0,1мм.

26. Плотность подаваемого нефтепродукта - от 0,7-103 до 1,0-103 кг/м3.

27. Габаритные размеры, не менее:

- длина - 8870 мм;

- ширина - 2980 мм;

- высота - 5550 мм.

28. Масса - не менее 1400 кг.

29. Средняя наработка на отказ - не менее 2500 циклов.

30. Средний срок службы до капитального ремонта - не менее 5 лет.

31. Средний срок службы системы автоматизированной - не менее 10 лет.

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку системы, а также на эксплуатационные документы.

Комплектность

В комплект поставки системы автоматизированной входят следующие изделия и эксплуатационные документы:

- Система автоматизированная налива нефтепродуктов в автоцистерны

- Комплект запасных частей в соответствии с ведомостью ЗИП 223.000.00.000 ЗИ

- Руководство по эксплуатации 223.000.00.000 РЭ

- Формуляр 223.000.00.000 ФО

- Ведомость ЗИП 223.000.00.000 ЗИ

- Методика поверки МП.ГМ 1311-2011

- Документация на составные и покупные части согласно ведомости 223.000.00.000 ВЭ

- Упаковочный лист

Нормативные документы

ТУ BY 400079509.058-2011 Система автоматизированная налива нефтепродуктов в автоцистерны. Технические условия

МП.ГМ 1311-2011 Система автоматизированная налива нефтепродуктов в автоцистерны. Методика поверки.

ЯИСТ.Р

Заключение

Система автоматизированная налива нефтепродуктов в автоцистерны соответствует требованиям технических условий ТУ BY 400079509.058-2011.

Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.000 от 15.02.2008). Юридический адрес: ул. Лепешинского,!, 246015, г.Гомель, тел. +375 232 68 44 01.
