Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ
| Номер в ГРСИ РФ: | РБ 03 07 5477 14 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Цистерны |
| Производитель / заявитель: | АО "ГРАБОВСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД" (Завод ГРАЗ), с. Грабово, Пензенская обл. |
|
Описание типа РБ 03 07 5477 14 [2014-10-20]
rb-03-07-5477-14_2014-10-20.pdf
|
Скачать |
Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ (далее - цистерны) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5477 14 |
| Наименование | Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ |
| Год регистрации | 2014 |
| Номер сертификата | 9269 |
| Дата регистрации | 2014-07-29 |
| Срок действия | 2018-12-09 |
| Получатель сертификата | ОАО "Завод ГРАЗ", с. Грабово Пензенской обл., Россия (RU) |
Производитель / Заявитель
ОАО "Завод ГРАЗ"
Адрес: 442770, п/о Грабово, Бессоновского района, Пензенской обл.
Контакты: (8410)230-94/232-95
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Автотопливозаправщики метрологически обеспечены в Республике Беларусь при условии предоставления действующего свидетельства о поверке счетчика жидкости СЖ. Счетчики жидкости СЖ-ППО-25, СЖ-ППО-40 (кл.т. 0,5 рабочая жидкость дизельное топливо) метрологически обеспечены на базе локомотивного депо Калинковичи (НТК №13-15). |
| Методика поверки | Поверка проводится по СТБ 8007-97. |
| Признание поверки | Автоцистерны: первичная при выпуске из производства: ОАО "Завод ГР АЗ" (номер реестра - №1408, шифр поверительного клейма - ВОГ)(НТК №08-14). Счетчики жидкости СЖ (РБ 03 07 4749 11): первичная при выпуске из производства и периодическая (для необеспеченных): ОАО "Промприбор" (номер реестра - №1684, шифр поверительного клейма - ВШС)(НТК№08-14). |
Поверители
Скачать
|
Описание типа РБ 03 07 5477 14 [2014-10-20]
rb-03-07-5477-14_2014-10-20.pdf
|
Скачать |
Описание типа
Назначение
Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ (далее - цистерны) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Описание
Принцип работы цистерн основан на заполнении ее нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
Цистерны представляют собой сварной корпус, имеющий поперечное сечение в форме «чемодана», «эллипса» или «круга». Цистерны состоят из набора отсеков. Каждый отсек является мерой полной вместимости. Внутри имеются перегородки-волнорезы с отверстиями-лазами. В верхней части каждой секции цистерны приварена горловина с указателем уровня налива, заливным люком, дыхательным клапаном, смотровым окном для определения уровня налива топлива, воздухоотводящими трубками, в нижней части - опоры и донные клапаны. Корпус цистерны с надрамником крепится к лонжеронам шасси автомобиля при помощи стремянок или при помощи пластин.
Узел выдачи топлива автотопливозапращика устанавливается в ящике на раме шасси с правой стороны или за кабиной водителя и комплектуется счетчиком жидкости СЖ-ППО (Гос-реестр СИ №44417-10) или МКА (Госреестр СИ №23141-02).
На боковых сторонах и сзади автоцистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
В зависимости от материала (сталь или алюминиевый сплав) цистерны имеют варианты исполнения Ml и М2.

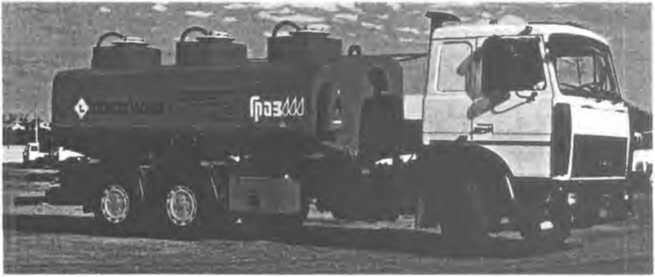

Фото 1. Общий вид автоцистерны ГРАЗ-АЦ-15,0

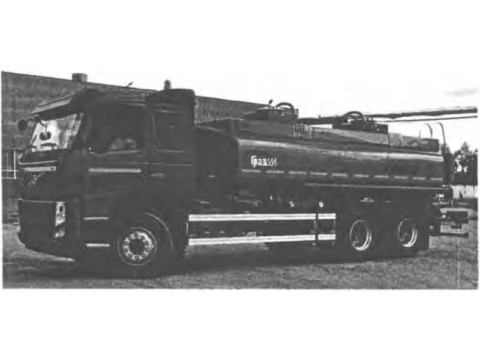

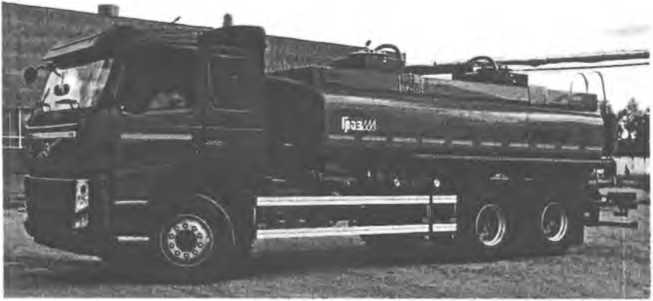

Фото 2. Общий вид автотопливозаправщика ГРАЗ-АТЗ-17,0.

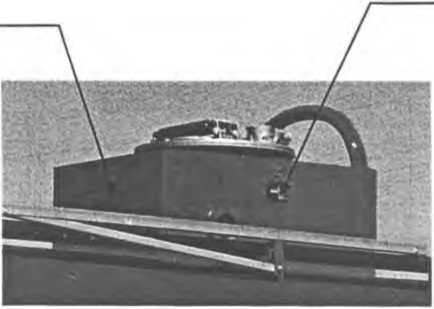

Фактическая вместимость каждого отсека указывается на алюминиевой табличке, приклепанной к горловине каждого отсека с левой стороны по ходу движения, и удостоверяется оттиском поверительного клейма. На рисунке 1 приведено обозначение места расположения маркировочной таблички и заклепки для нанесения оттиска поверительного клейма.
заклепка, проходящая через полку угольника и стенку горловины
маркировочная табличка
Рисунок 1. Обозначение места для нанесения оттиска поверительного клейма.
Технические характеристики
Основные характеристики приведены в таблицах 1 и 2.
Таблица 1
|
Параметр |
Значение |
|
Пределы допускаемой относительной погрешности при измерении объема, % |
±0,4- |
|
Температура окружающей среды при эксплуатации, °C |
от минус 40 до плюс 50 |
|
Пределы допускаемой относительной погрешности счетчика, % СЖ-ППО МКА |
±0,5 ±0,25 |
|
Кинематическая вязкость нефтепродуктов, сСт |
от 0,55 до 6,0 |
|
Минимальная доза отпуска, дм3 |
50 |
Таблица 2
|
Цистерна |
Номинальный объем, дм3 |
Масса снаряженной цистерны М1/М2, кг, не более |
Длина цистерны, мм, не более |
Высота цистерны, мм, не более |
Ширина цистерны, мм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ГРАЗ-АЦ/АТЗ-4,9 |
4900 |
618/412 |
3260 |
1750 |
1720 |
|
ГРАЗ-АЦ/АТЗ-4,9 |
4900 |
700/447 |
3960 |
2010 |
1290 |
|
ГРАЗ-АЦ/АТЗ-6,5 |
6500 |
850/567 |
3360 |
1820 |
2288 |
|
ГРАЗ-АЦ/АТЗ-7,8 |
7800 |
1100/734 |
3870 |
1870 |
2288 |
|
ГРАЗ-АЦ/АТЗ-8,6 |
8600 |
1250/834 |
4244 |
1870 |
2288 |
|
ГРАЗ-АЦ/АТЗ-10,0 |
10000 |
1350/900 |
5046 |
1904 |
2288 |
Лист № 3
Всего листов 4
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ГРАЗ-АЦ/АТЗ-10,7 |
10700 |
1500/1000 |
5230 |
1904 |
2288 |
|
ГРАЗ-АЦ/АТЗ-11,0 |
11000 |
1525/1017 |
5374 |
2150 |
2316 |
|
ГРАЗ-АЦ/АТЗ-11,8 |
11800 |
1580/1054 |
4530 |
2200 |
2316 |
|
ГРАЗ-АЦ/АТЗ-15,0 |
15000 |
2380/1587 |
5315 |
2210 |
2320 |
|
ГРАЗ-АЦ/АТЗ-15,8 |
15800 |
2420/1614 |
4830 |
2380 |
2381 |
|
ГРАЗ-АЦ/АТЗ-17,0 |
17000 |
2487/1658 |
6020 |
2410 |
2381 |
|
ГРАЗ-АЦ/АТЗ-20,0 |
20000 |
2700/1800 |
6020 |
2350 |
2381 |
Знак утверждения типа
наносится на маркировочную табличку фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность
В комплект поставки цистерн входят:
- ГРАЗ-АЦ или ГРАЗ-АТЗ - 1 шт.;
- запасные части, инструменты и принадлежности (в соответствии с формуляром) - 1 комплект;
- руководство по эксплуатации - 1 шт.;
- формуляр - 1 шт.
Поверка
осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки»;
поверка счетчиков СЖ-ППО осуществляется по методике поверки «Счетчики жидкости СЖ», утвержденной ГЦИ СИ ФГУП «ВНИИР»;
поверка счетчиков МКА осуществляется по ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонные мерники 2-го разряда вместимостью 200, 500,1000,2000, 5000 дм3.
- проливные установки для поверки расходомеров и счетчиков нефтепродуктов, пределы относительной погрешности ±0,08%, ± 0,15%.
Сведения о методах измерений
Методика измерений в руководстве по эксплуатации «Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ». РЭ-37.253.288-2013.
Нормативные документы
1. ТУ-37.001.2030-2013. «Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ. Технические условия».
Лист № 4
Всего листов 4
2. ГОСТ Р 50913-96 «Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».
3. ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Рекомендации к применению
Осуществление торговли и товарообменных операций.
