Автоцистерны АЦ-16
| Номер в ГРСИ РФ: | РБ 03 07 5025 12 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Цистерны |
| Производитель / заявитель: | ОАО "Гродненский механический завод" (ОАО «ГМЗ»), г. Гродно, Республика Беларусь |
Автоцистерны АЦ-16 (далее по тексту - автоцистерны) являются мерами полной вместимости и предназначены для транспортирования нефтепродуктов с плотностью не более 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5025 12 |
| Наименование | Автоцистерны АЦ-16 |
| Год регистрации | 2012 |
| Номер сертификата | 8234 |
| Дата регистрации | 2012-12-27 |
| Срок действия | 2017-12-27 |
| Получатель сертификата | ОАО "Гродненский механический завод", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гродненский механический завод"
Адрес: 230003, г. Гродно, ул. Карского, 20
Контакты: тел.: (0152) 74-72-50, 74-72-55 // факс (0152) 77-02-00, gmz@gmz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97. |
Поверители
Скачать
|
Описание типа РБ 03 07 5025 12 [2016-04-29]
rb-03-07-5025-12_2016-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5025 12 [2013-05-03]
rb-03-07-5025-12_2013-05-03.pdf
|
Скачать |
Описание типа
Назначение
Автоцистерны АЦ-16 (далее по тексту - автоцистерны) являются мерами полной вместимости и предназначены для транспортирования нефтепродуктов с плотностью не более 860 кг/м3.
Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.
Описание
Автоцистерны изготавливаются трех модификаций в зависимости от номинальной вместимости секций: АЦ-16/1, АЦ-16/2 и АЦ-16/3.
В зависимости от материала цистерны автоцистерны имеют следующие исполнения: из коррозионно-стойкой стали (АЦ-16/1-н/ж), АЦ-16/2-н/ж, АЦ-16/З-н/ж) и из низколегированной стали 09Г2С ГОСТ 19281 (АЦ-16/1, АЦ-16/2, АЦ-16/3).
Цистерны имеют овальную форму.
Автоцистерны изготовлены на базе автомобильного шасси МАЗ-МАН.
По классификации ГОСТ 31286 автоцистерны относятся к транспортным средствам категории N3.
Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 35 °C до плюс 40 °C.
Цистерны оборудованы:
- донными клапанами, трубопроводами с запорной арматурой;
- горловинами;
- крышками горловин, имеющими: дыхательный клапан и наливной люк для налива и контроля уровня налива;
- оборудованием для нижнего налива (по требованию заказчика).
Оборудование цистерн позволяет выполнять следующие операции:
- верхний налив нефтепродукта в цистерну;
- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушной смеси (по требованию заказчика); ____
- слив нефтепродуктов насосом, установленным на автоцистерне;
-слив нефтепродуктов посторонним насосом. (['f \
- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.
В горловине каждой секции установлен указатель уровня налива нефтепродуктов.

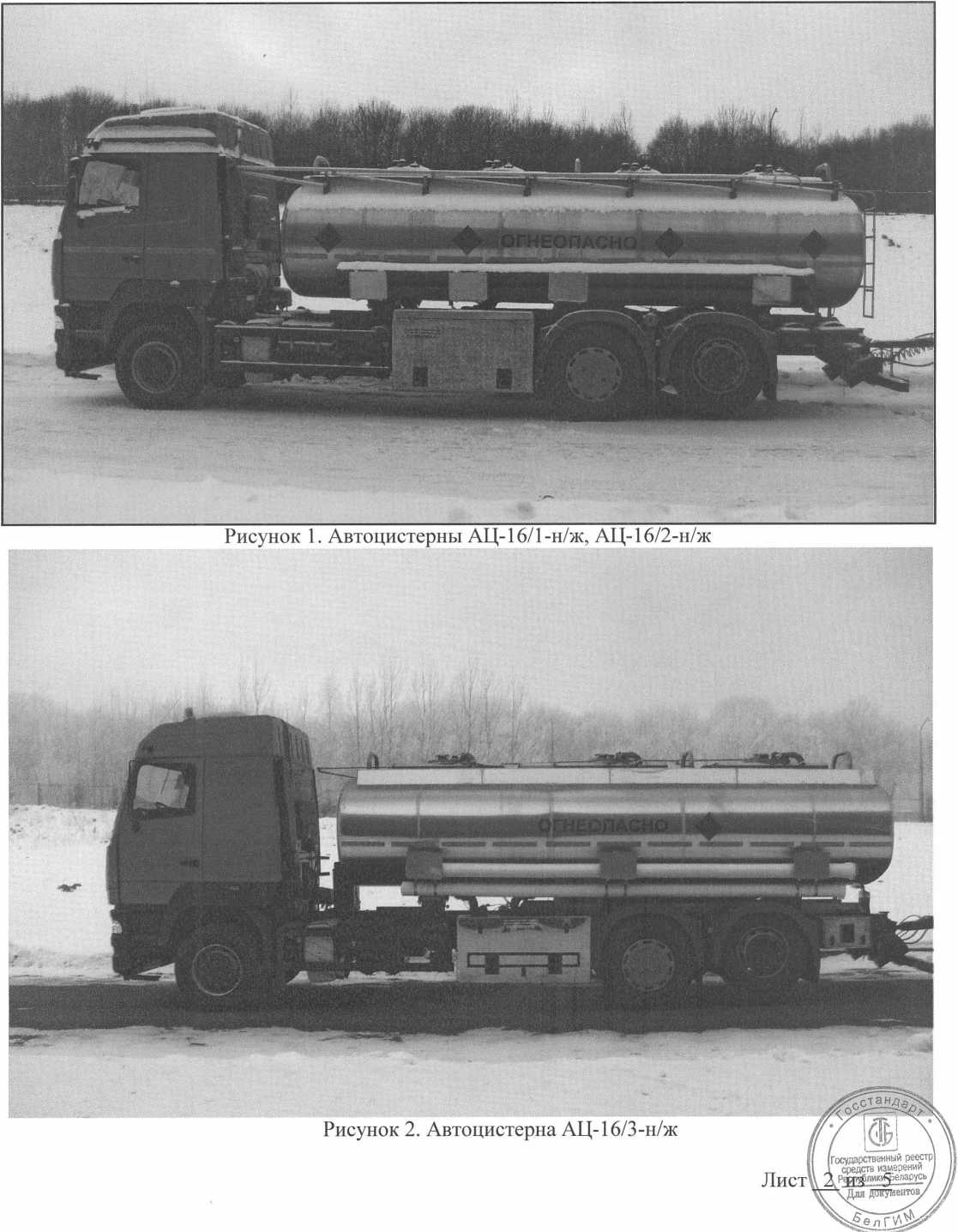

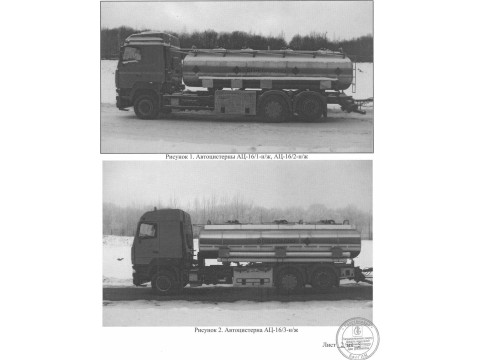

Общий вид автоцистерны приведен на рисунках 1 и 2.
Схема пломбировки цистерны от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | ||
|
Модификации автоцистерн |
АЦ—16/1 |
АЦ-16/2 |
АЦ-16/3 |
|
Номинальная вместимость автоцистерн (допускаемый предел отклонения вместимости ± 3 %), м3 |
16 | ||
|
Количество секций |
4 |
3 | |
|
Номинальная вместимость секции, м3: - 1 секция - II секция - III секция - IV секция |
4 4 4 4 |
2,7 4,8 5,8 2,7 |
5 6 5 |
|
Относительная погрешность вместимости автоцистерн и секций от номинальной (указанная на идентификационной пластине), %, не более |
±0,5 | ||
|
Габаритные размеры автоцистерн, мм, не более - длина - ширина - высота |
9900 2550 3025 | ||
|
Габаритные размеры цистерн, мм, предельное отклонения согласно КД - длина - ширина - высота |
6455 2258 1945 | ||
|
Снаряженная масса, кг, не более |
13300 | ||
|
Полная масса, кг, не более |
27500 | ||
|
Распределение полной массы, кг, не более - на переднюю ось - на вторую ось - на третью ось |
8500 11500 7500 | ||
|
Коэффициент заполнения цистерн, секций, не более |
0,97 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом и на фирменную табличку цистерны методом гравирована
Лист
[Государственный реестр I средств измерений / \ Республики Беларусь / \ Для документов/
Комплектность
В комплект поставки автоцистерны входит:
- цистерна в сборе;
- паспорт, руководство по эксплуатации автоцистерны;
- комплект инструмента и принадлежностей;
- комплект запасных частей;
- эксплуатационная документация на комплектующие изделия.
Нормативные документы
ТУ BY 500013376.084-2012 «Автоцистерны АЦ-16. Технические условия».
СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки ».
ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования».
Заключение
Автоцистерны АЦ-16 соответствуют требованиям ТУ BY 500013376.084-2012, ГОСТ 27352-87.
Межповерочный интервал - 24 месяца (для автоцистерн, применяемых в сфере законодательной метрологии).
Отдел метрологии
республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»
230003, г. Гродно, пр-т Космонавтов, 56, тел.77-01-00, факс 64-31-41;
тел.75-59-78, факс 75-61-93
Аттестат аккредитации № BY / 112 02.6.0.0004 от 24.10.2008г.
