Автоцистерны АЦ-10/3
| Номер в ГРСИ РФ: | РБ 03 07 4461 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Цистерны |
| Производитель / заявитель: | ОАО "Гродненский механический завод" (ОАО «ГМЗ»), г. Гродно, Республика Беларусь |
Автоцистерны АЦ-10/3 (далее по тексту цистерны) представляют собой транспортные меры полной вместимости и предназначены для перевозки жидких нефтепродуктов плотностью не более 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4461 10 |
| Наименование | Автоцистерны АЦ-10/3 |
| Год регистрации | 2010 |
| Номер сертификата | 6626 |
| Дата регистрации | 2010-09-30 |
| Срок действия | 2015-09-30 |
| Получатель сертификата | ОАО "Гродненский механический завод", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гродненский механический завод"
Адрес: 230003, г. Гродно, ул. Карского, 20
Контакты: тел.: (0152) 74-72-50, 74-72-55 // факс (0152) 77-02-00, gmz@gmz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97 |
Поверители
Скачать
|
Описание типа РБ 03 07 4461 10 [2010-11-19]
rb-03-07-4461-10_2010-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4461 10 [2010-01-01]
rb-03-07-4461-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Автоцистерны АЦ-10/3 (далее по тексту цистерны) представляют собой транспортные меры полной вместимости и предназначены для перевозки жидких нефтепродуктов плотностью не более 860 кг/м3.
Оборудование цистерн позволяет выполнять следующие операции:
- верхний налив нефтепродукта в цистерну;
- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушной смеси (метрологические характеристики не нормируются);
- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси
- опорожнение секций цистерны при помощи насоса.
Цистерны применяются специализированными и другими предприятиями, занимающимися перевозкой нефтепродуктов.
Описание
Цистерна имеет овальную форму с номинальной вместимостью Юм3. Цистерна изготовлена из стали марки -09Г2С. Цистерна разделена на три изолированные друг от друга секции.
Каждая секция автоцистерны оборудована: крышкой люка, донным клапаном с пневмоуправлением, волнорезом, дыхательным клапаном с огневым предохранителем, датчиком защиты от переполнения. В горловине каждой секции установлен указатель уровня налива нефтепродуктов.
В нижней части цистерна оборудована индивидуальной, для каждой секции, системой коммуникаций по наполнению и сливу нефтепродуктов.
Цистерна оборудована:
- верхней антискользящей площадкой для обслуживания, огражденной боковыми откидными поручнями;
- заземляющей цепочкой.
Фотография внешнего вида автоцистерны АЦ-10/3 приведена на рис. 1.

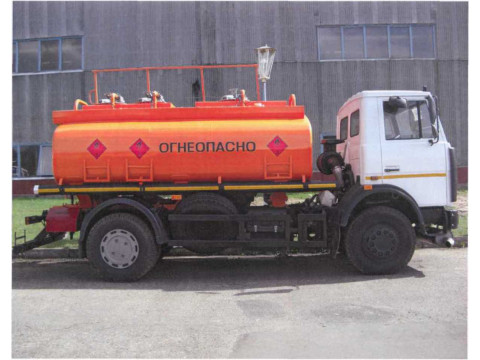

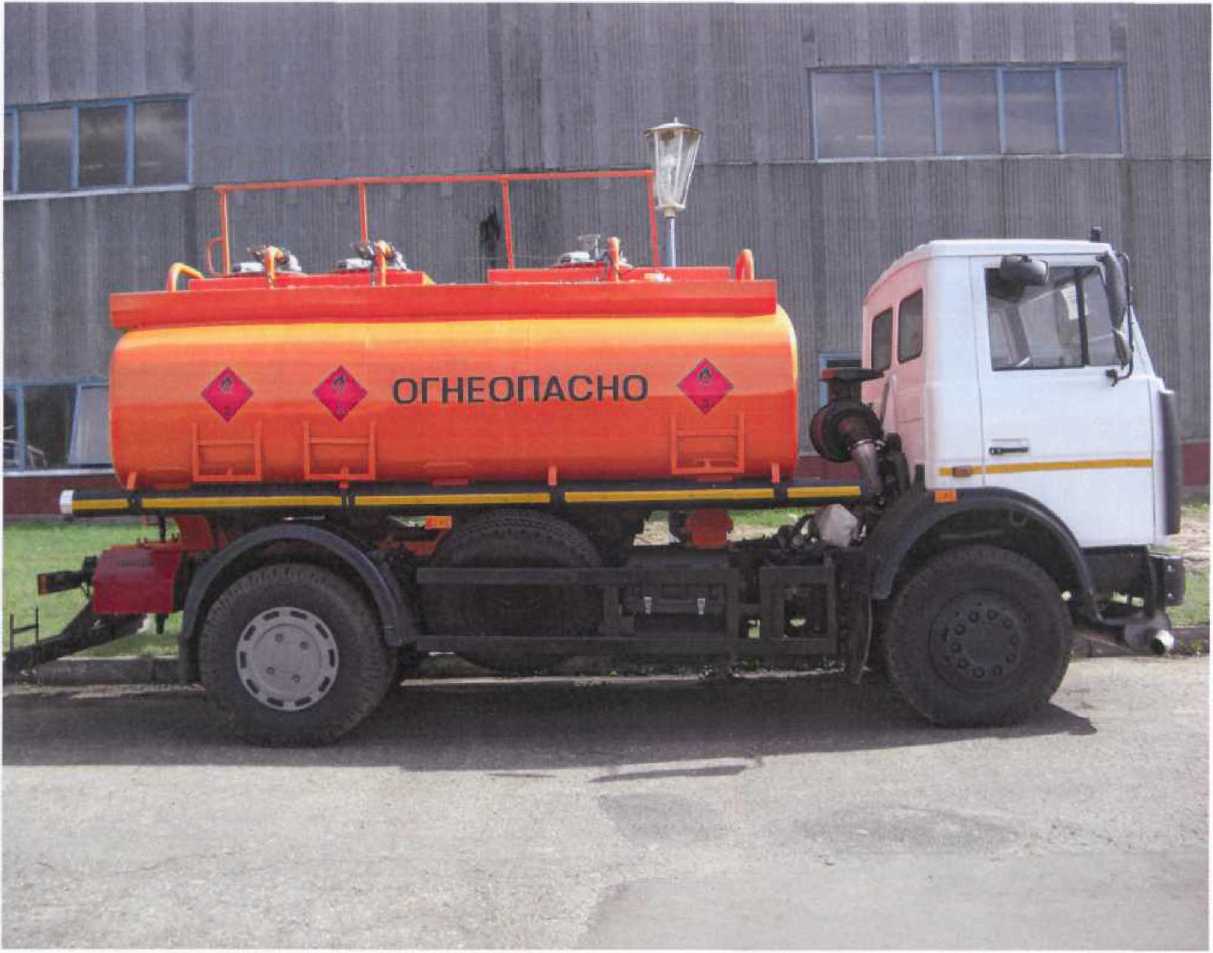

Рис. 1. Внешний вид автоцистерны АЦ-10/3.
[ средстя 1 \JViH локумемтоку/ 4&/ir»‘Az
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики цистерны приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1. Вместимость горловины от указателя уровня налива до верхнего края горловины, не менее |
2 % от номинальной вместимости |
|
2. Изменение уровня жидкости при проверке действия воздухоотводящих устройств, не более |
0,15 % от номинальной вместимости |
|
3. Относительная погрешность определения вместимости цистерны и секций, не более |
± 0,5 % от номинальной вместимости |
|
4.Номинальная вместимость цистерны, м3 |
10 |
|
5. Допускаемый предел отклонения номинальной вместимости цистерны, не более |
± 3 % от проектной вместимости |
|
б.Номинальная вместимость секций, м3 - секция I - секция II - секция III |
5 2,5 2,5 |
|
7. Количество секций |
3 |
|
8. Габаритные размеры цистерны (длина х ширина х высота), не более, мм |
6900x2550x3100 |
|
9. Масса снаряженного транспортного средства, не более, кг |
8900 |
|
10. Полная масса цистерны, не более, кг |
18000 |
|
11. Распределение полной массы, не более, кг: - на переднюю ось - на заднюю ось |
6500 11500 |
|
12. Диапазон рабочих температур, °C |
от-35 до+ 40 |
|
13. Срок службы, лет |
- - • 10 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации цистерны типографским способом и на маркировочную табличку цистерны методом гравирования.
Комплектность
Цистерны в сборе в соответствии с комплектом конструкторской документации.
В комплект поставки входят:
- паспорт согласно СТБ 8007;
- руководство по эксплуатации автоцистерны;
- паспорт по ГОСТ 2.601;
- комплект запасных частей;
- комплект инструмента и принадлежностей;
- комплект укладочных средств;
- эксплуатационная документация на комплектующие изделия;
- копии разрешений Госпромнадзора на комплектующие и на изделие в целом.
Нормативные документы
- ТУ BY 500013376.073-2010 "Автоцистерна АЦ-10/3". Технические условия;
- ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования»;
- СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки».
Поверка
СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки ».
Межповерочный интервал - не более 24 месяцев, для автоцистерн, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Схема пломбировки после поверки указана в обязательном приложении А.
Заключение
Автоцистерны АЦ-10/3 соответствуют ТУ BY 500013376.073-2010, ГОСТ 27352-87.
Государственные приемочные испытания в соответствии с приказом Госстандарта проведены Республиканским унитарным предприятием «Гродненский центр стандартизации, метрологии и сертификации»,
пр.Космонавтов, 56,230003, г.Гродно,
факс (0152) 72 38 17, тел. (0152) 77 01 00, эл. почта: csms_grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
