Манометры, вакуумметры, мановакуумметры серий 1, 2
| Номер в ГРСИ РФ: | РБ 03 04 3682 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
Манометры, вакуумметры, мановакуумметры серий 1, 2 (далее - манометры) предназначены для измерения избыточного и вакуумметрического давления жидкости, газа и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3682 20 |
| Наименование | Манометры, вакуумметры, мановакуумметры серий 1, 2 |
| Год регистрации | 2020 |
| Номер сертификата | 13219 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) (изготовитель - фирма "WIKA Polska spolka z ograniczona odpowiedzialnoscia SGF sp.k.", Польша (PL)) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (изготовитель - фирма "WIKA Polska spolka z ograniczona odpowiedzialnoscia SGF sp.k.", Польша)
Адрес: ul. Legska 29/35, 87-800 Wtoctawek, Polska
Контакты: тел.: (+48) 5423 01 100, факс (+48) 5423 01 101, info@wikapolska.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку манометров проводить по СТБ 8056-2015; поверку манометров с выходным аналоговым сигналом моделей PGTxx, монометров с сигнализирующим устройством моделей PGSxx проводить по МРБ МП.2411-2014 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 04 3682 20 [2020-06-10]
rb-03-04-3682-20_2020-06-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3682 20 [2020-06-11]
rb-03-04-3682-20_2020-06-11.pdf
|
Скачать |
Описание типа
Назначение
Манометры, вакуумметры, мановакуумметры серий 1, 2 (далее - манометры) предназначены для измерения избыточного и вакуумметрического давления жидкости, газа и пара.
Область применения - различные отрасли промышленности и городского хозяйства.
Описание
Принцип действия манометров основан на зависимости между измеряемым давлением и деформацией упругого чувствительного элемента. Передаточный механизм преобразует перемещение свободного конца пружины в угловое перемещение показывающей стрелки.
Манометры моделей PGSxx оснащены сигнализирующим устройством, маномеры моделей PGTxx имеют выходной аналоговый сигнал силы или напряжения постоянного тока или цифровой сигнал (модель PGT10-USB).
Манометр модели PGT10-USB имеет прикладное программное обеспечение (далее - ПО), предназначенное для представления и хранения измерительной информации. Представление измерительной информации осуществляется графическим отображением на дисплее персонального компьютера (далее - ПК) циферблата манометра и положения стрелки, а также в виде графиков и таблиц. Подключение к ПК осуществляется через порт USB. Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Visualization software for intelliGAUGE® |
|
Номер версии ПО |
не ниже V1.0 |
Внешний вид манометров приведён на рисунках 1 - 3.
Место нанесения знака поверки в виде клейма-наклейки указано в Приложении А.
Модель 111.20
Модель 111.16
Модель 130.15
Модель PGT10-USB
Модель PGS07

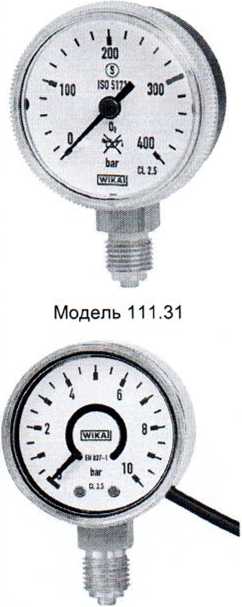

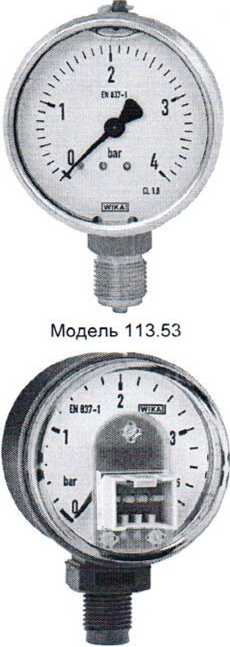

Рисунок 1 - Манометры серии 1
Модель PGT01
Модель PGS05

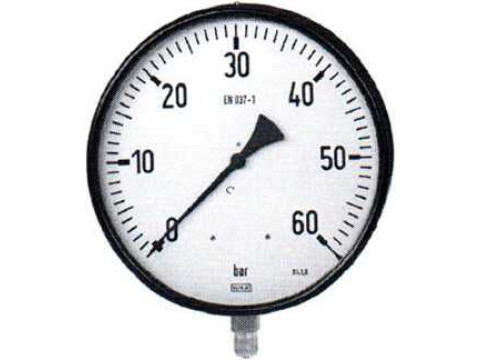

Модель 211.11
Модель 212.20
Модель 213.41
Модель PGT21
Модель PGS21

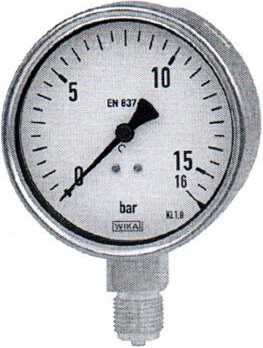

Рисунок 2 - Манометры серии 2
Модель PGS23.100
Модель 100.01
Модель 100.12

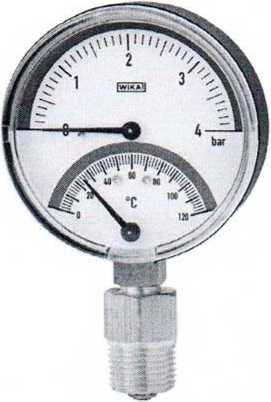

Рисунок 3 - Манометры 100.Ох, 100.1х с термометром биметаллическим
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики манометров приведены в таблицах 2, 3.
Таблица 2
|
Обозначение серии, модели манометра |
Номинальный диаметр корпуса, мм |
Верхние пределы диапазона измерений*, бар |
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений |
Диапазон температуры окружающей среды, °C |
Температура измеряемой среды, °C |
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды от (20±5) °C, % от диапазона измерений /ЮК |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Серия 1 | ||||||
|
111.10 |
40, 50, 63, 80, 100, 160 |
от 0,6 до 400 |
±2,5 (±1,6 - опция) |
от минус 40 до плюс 60 |
до 60 |
±0,4 |
|
111.11 |
40, 50, 63 |
от 1 до 400 |
±2,5 |
от минус 40 до плюс 60 |
до 60 |
±0,4 |
|
111.12 |
40, 50, 63, 80, 100 |
от 0,6 до 400 |
±2,5 (±1,6 - опция) |
от минус 40 до плюс 60 |
до 60 |
±0,4 |
|
111.16 |
40, 50, 63 |
от 0,6 до 400 |
±2,5 (±1,6-опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
111.20 |
100, 160 |
от 0,6 до 600 |
±1,6 |
от минус 40 до плюс 60 |
до 60 |
±0,3 |
|
111.22 |
100, 160 |
от 1 до 600 |
±1,6 |
от минус 25 до плюс 60 |
до 200 |
±0,3 |
|
111.26 |
40, 50, 63, 80 |
от 2,5 до 400 |
±2,5 (±1,6 - опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
111.31 |
50 |
от 2,5 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
112.28 113.28 |
80 |
от 0,6 до 40 |
±1,6 |
от минус 40 до плюс 60 (от минус 20 до плюс 60 - опция) |
до 60 |
±0,4 |
|
113.13 |
40, 50, 63 |
от 1 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
113.53 |
40, 80,100 |
от 1 до 600 |
±2,5 ±1,6 |
от минус 20 до плюс 60 (от минус 40 до плюс 60 - опция) |
до 60 |
±0,4 |
|
130.15 |
38, 50 |
от 0,1 до 700 |
±2,5 |
от минус 40 до плюс 60 |
до 100 |
±0,4 |
|
PGT01 |
40 |
от 2,5 до 10 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGT02 |
40 |
от 2,5 до 10 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGT10 |
40, 50 |
от 1,6 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGT10-USB“ |
50 |
от 1,6 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGT11 |
40, 50 |
от 1,6 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS05 |
40 |
от 2,5 до 10 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS06 |
40, 50 |
от 1,6 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS07 |
40, 50 |
от 1,6 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS10 |
40, 50 |
от 2,5 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS11 |
40, 50, 63 |
от 2,5 до 100 от 2,5 до 400 |
±2,5 (±1,6 - опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
Серия 2 | ||||||
|
211.11 |
250 |
от 0,6 до 1600 |
±1,0 |
от минус 40 до плюс 60 |
до 80 |
±0,4 |
|
212.20 |
100, 160 |
от 0,6 до 1000 |
±1,0 |
от минус 40 до плюс 60 |
до 80 (до 200 -опция) |
±0,4 |
|
213.40 |
63, 80 |
от 0,6 до 1000 |
±1,6 |
от минус 20 до плюс 60 (от минус 40 до плюс 60 - опция: с силиконовым маслом) |
до 60 (до 100 -опция) |
±0,4 |
|
100 |
±1,0 | |||||
|
213.41 |
50 |
600 |
±2,5 |
от 10 до 60 |
до 60 |
±0,4 |
|
213.53 |
50 |
от 1 до 1000 |
±1,6 |
от минус 20 до плюс 60 (от минус 40 до плюс 60 - опция: с силиконовым маслом) |
до 60 (до 100 -опция) |
±0,4 |
|
63 |
от 0,6 до 1000 |
±1,6 | ||||
|
100 |
от 0,6 до 1000 |
±1,0 |
до 60 (до 150 -опция) | |||
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
PGT21 |
50, 63 |
от 1,6 до 400 |
±2,5 (±1,6 - опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS21 |
40, 50, 63 |
от 2,5 до 400 |
±2,5 (±1,6-опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS23.100 |
100 |
от 0,6 до 1600 |
±1,0 |
от минус 20 до плюс 60 |
до 200 (без жидкости) до 100 (с жидкостью) |
±0,4 |
|
PGS23.160 |
160 | |||||
|
PGS25 |
50, 63 |
от 1,6 до 400 |
±2,5 (±1,6 - опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
* Все соответствующие диапазоны мановакуумметрического и вакуумметрического давления (в зависимости от модели манометров).
** Цифровой выходной сигнал по интерфейсу USB 2.0, виртуальный СОМ-порт.
Примечания:
1 Для манометров с выходным аналоговым сигналом (моделей PGTxx) диапазоны выходного сигнала силы постоянного тока: 4-20 мА; 0-20 мА; напряжения постоянного тока: 0-20 В; 0-10 В; 0,5-2,5 В; 0,5-3,5 В; 0,5-4,5 В (в зависимости от модели манометров). Пределы допускаемой приведённой погрешности выходного аналогового сигнала ±1,0 %.
2 Для манометров с сигнализирующим устройством (моделей PGSxx) пределы допускаемой погрешности срабатывания сигнализирующего устройства равны ±1,5 предела допускаемой основной приведённой погрешности. Для манометров с магнитным поджатием контактов (модель контактов 821.XXX) пределы допускаемой дополнительной погрешности сра-батывания контакта при замыкании (размыкании) равны ±5 % от верхнего предела диапазона измерений давления.
Таблица 3 - Манометры 100.Ох, 100.1х (с термометром биметаллическим)
|
Обозначение модели манометра |
Номинальный диаметр, мм |
Верхний предел диапазона измерений избыточного давления, бар |
Пределы допускаемой приведённой погрешности при измерении давления, % от диапазона измерений |
Верхний предел диапазона измерений температуры, °C |
Пределы допускаемой абсолютной погрешности при измерении температуры, °C |
Диапазон температуры окружающей среды, °C |
Температура измеряемой среды, °C |
|
100.01 100.02, 100.10 100.12 |
63, 80 |
от 1 до 16 бар |
±2,5 |
от 100 до 150 |
±2,5 |
от 5 до 55 |
до 150 |
|
Примечание-Длина погружаемой части термометра не менее 50 мм. | |||||||
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- манометр (серия, модель, диаметр, диапазон измерений в соответствии с заказом);
- паспорт;
- руководство по эксплуатации;
- упаковка;
- Методика поверки МРБ МП.2411-2014.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand SE & Co.KG", Германия;
СТБ 8056-2015 Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапороме-ры показывающие и самопишущие. Методика поверки.
Поверка манометров - по СТБ 8056-2015. Поверка манометров с выходным аналоговым сигналом моделей PGTxx; манометров с сигнализирующим устройством моделей PGSxx; манометров 100.Ох, 100.1х с термометром биметаллическим -по МРБ МП.2411-2014.
Заключение
Манометры, вакуумметры, мановакуумметры серий 1, 2 соответствуют требованиям технической документации фирмы “WIKA Alexander Wiegand SE & Co.KG", Германия.
Манометры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационные номера деклараций о соответствии ЕАЭС № RU Д-СЕ.М010.В.04780 от 23.01.2018, ЕАЭС № RU fl-DE.M010.B.04796 от 24.01.2018, ТС № RU Д-ОЕ.А301 .В.00811 от 31.03.2016); ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия № ЕАЭС № RU C-DE.AA71.В.00162/19 от 19.12.2019).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
