Измерители сопротивления петли "фаза-нуль" ИФН-200
| Номер в ГРСИ РФ: | РБ 03 13 3162 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | АО "НПФ "Радио-Сервис", г. Ижевск |
|
Описание типа РБ 03 13 3162 12 [2012-10-03]
rb-03-13-3162-12_2012-10-03.pdf
|
Скачать |
Измерители сопротивления петли «фаза-нуль» ИФН-200 (далее - измерители) предназначены для измерений активного и реактивного сопротивлений петли «фаза-нуль», напряжения переменного тока, сопротивления постоянному току, вычисления угла сдвига фаз между током и напряжением при коротком замыкании, полного сопротивления петли «фаза-нуль», прогнозируемого тока короткого замыкания при напряжении сети 220 В.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3162 12 |
| Наименование | Измерители сопротивления петли "фаза-нуль" ИФН-200 |
| Год регистрации | 2012 |
| Номер сертификата | 7738 |
| Дата регистрации | 2012-04-03 |
| Срок действия | 2016-07-05 |
| Получатель сертификата | ЗАО "НПФ "Радио-Сервис", г. Ижевск, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "НПФ "Радио-Сервис"
Адрес: 426033, г. Ижевск, ул. Пушкинская, 268
Контакты: (3412) 439-144 // (3412) 439-263
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу РЛПА.411218.003РЭ, утвержденному в 2011 г. |
| Признание поверки | Первичная при выпуске из производства: Удмурдский ЦСМС (номер реестра - №040, шифр поверительного клейма - АО)(НТК №12-06); ЗАО "НПФ "Радио-Сервис" (номер реестра - №1323, шифр поверительного клейма - ВИЯ)(НТК №03-12). |
Поверители
Скачать
|
Описание типа РБ 03 13 3162 12 [2012-10-03]
rb-03-13-3162-12_2012-10-03.pdf
|
Скачать |
Описание типа
Назначение
Измерители сопротивления петли «фаза-нуль» ИФН-200 (далее - измерители) предназначены для измерений активного и реактивного сопротивлений петли «фаза-нуль», напряжения переменного тока, сопротивления постоянному току, вычисления угла сдвига фаз между током и напряжением при коротком замыкании, полного сопротивления петли «фаза-нуль», прогнозируемого тока короткого замыкания при напряжении сети 220 В.
Описание
Конструктивно измеритель выполнен как одноблочная конструкция. Все узлы размещены в переносном корпусе из ударопрочной пластмассы с ручкой для переноски, в которых размещены электронные схемы и аккумулятор питания. Кнопки управления, дисплей—и входные гнезда размещены на лицевой панели. На нижней боковой стенке корпуса расположено гнездо для подсоединения блока питания.
Измерители питаются от встроенных аккумуляторных батарей с зарядкой от внешнего источника питания. Предусмотрена защита от перезарядки, чрезмерного разряда и автоматическое выключение питания при отсутствии нажатий на кнопки управления в течение более двух - трех минут.
Принцип действия измерителей основан на расчете полного, активного и реактивного сопротивления петли «фаза-нуль», прогнозируемого тока короткого замыкания и сдвига фаз между током и напряжением при коротком замыкании по результату измерения падения напряжения в цепи «фаза-нуль» при подключении активной нагрузки известной величины.
Сопротивления постоянному току вычисляются по отношению падений напряжений на измеряемом и эталонном сопротивлениях при протекании через них формируемого измерителем постоянного тока.
Измеритель содержит входную аналоговую схему, АЦП, микропроцессор, дисплей, стабилизированный источник и аккумулятор питания.
После ручного запуска нажатием кнопки, происходит автоматическое выполнение измерений с помощью микропроцессора. Результаты измерений выводятся на жидкокристаллический дисплей в виде численного значения с указанием единицы измерения.

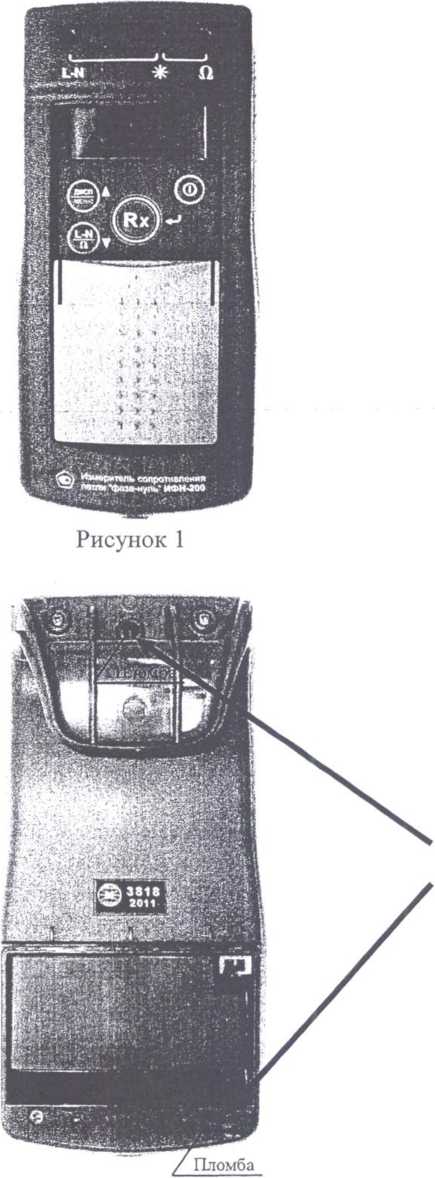

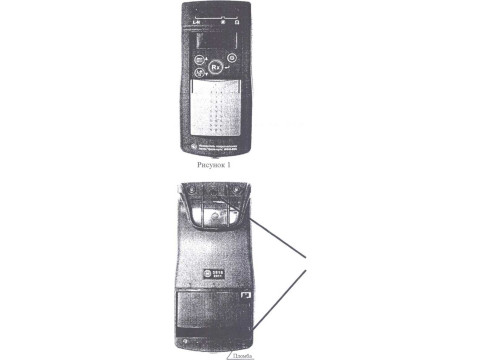

Внешний вид измерителя приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа измерителей приведена на рисунке 2.
Рисунок 2
Примечание * - места пломбировки от несанкционированного доступа.
Программное обеспечение
Встроенное программное обеспечение (ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность измерителей незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с иными погрешностями измерителей. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и недоступна для потребителя.
Лист № 3
Всего листов 5
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
t Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Встроенное |
Микропрограмма |
10.0 |
40DF2FD70B191B580C 0123B6836E7DBF |
md5 |
Влияние метрологически значимой части ПО на метрологические характеристики измерителей не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО измерителей и измеренные данные достаточно защищены и не требуют специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики измерителей приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики | |
|
Диапазон измерений напряжения переменного тока частотой (50,0±0,5) Гщ В |
от 30 до 280 | |
|
Пределы допускаемой основной погрешности измерений напряжения переменного тока частотой (50,0±0,5) Гц (5ц), (%+е.м.р.) |
±{[2+0,01 (280/Ux-l)]+2}, где их - значение измеряемого напряжения, В | |
|
Диапазон измерений активного и реактивного сопротивления петли «фаза-нуль», Ом |
от 0,01 до 200 | |
|
Пределы допускаемой основной погрешности измерений активного и реактивного сопротивлений цепи фаза-нуль, а также при вычислении полного сопротивления цепи фаза-нуль (5), (%+е.м.р.) |
±{[3+0,01(AKOH/Z-l)]+2}, где АКОн - конечное значение диапазона активного, реактивного или полного сопротивления цепи «фаза-нуль», Ом; Z - полное сопротивление цепи «фаза-нуль» и кабелей измерительных, Ом | |
|
Диапазон вычислений прогнозируемого тока короткого замыкания |
от 0 до 22 кА | |
|
Пределы допускаемой основной абсолютной погрешности вычисления прогнозируемого тока короткого замыкания (△!), А |
± (220/Z)*(5z/100 %), где Z - полное сопротивление петли «фаза-нуль» в поверяемой точке, Ом; Зг - предел относительной погрешности полного сопротивления петли «фаза-нуль» в поверяемой точке, % | |
|
Диапазон вычислений угла между напряжением и током при коротком замыкании, град |
от 0 до 60 | |
|
Пределы допускаемой основной абсолютной погрешности вычислений угла между напряжением и током при коротком замыкании в диапазонах вычислений, град (Д) |
от 0 до 29 град |
± 10 |
|
от 30 до 60 град |
± 3 | |
|
Наименование параметра или характеристики |
Значение характеристики | ||
|
Диапазоны измерений электрического сопротивления постоянному току, Ом |
от 0,01 до 9,99 | ||
|
от 10,0 до 99,9 | |||
|
от 100 до 999 | |||
|
Пределы допускаемой основной погрешности измерений электрического сопротивле-ния постоянному току (5), (%+е.м.р.) |
от 0,01 до 9,99 Ом |
±{ [2+0,00 l(10/R-l)fl+2} | |
|
от 10,0 до 99,9 Ом |
±{ [2+0,00 l(100/R-l)]+2} | ||
|
от 100 до 999 Ом |
±{[2+4*R/1000]+2} | ||
|
где R - измеряемое значение электрического сопротивления постоянному току, Ом | |||
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока частотой (50,0±0,5) Гц, активного и реактивного сопротивлений цепи фаза-нуль, а также при вычислении полного сопротивления цепи фаза-нуль, электрического сопротивления постоянному току, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне |
+ 0,5-6 | ||
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока частотой (50,0±0,5) Гц, активного и реактивного сопротивлений цепи фаза-нуль, а также при вычислении полного сопротивления цепи фаза-нуль, электрического сопротивления постоянному току, вызванной изменением температуры окружающего воздуха в рабочем диапазоне |
±0,5-6 | ||
|
Напряжение питания от источника постоянного тока (встроенный аккумулятор), В |
от 10 до 14 | ||
|
Габаритные размеры (длина * ширина х высота), мм, не более |
80 х 120 х 250 | ||
|
Масса, кг, не более |
1,2 | ||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при температуре воздуха 30 °C, % |
от минус 15 до 55 до 90 | ||
|
Потребляемая мощность, Вт, не более |
4 | ||
|
Электрическая прочность изоляции при воздействии испытательного напряжения, кВ, не менее |
1,5 | ||
|
Сопротивление изоляции, МОм, не менее |
20 | ||
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель измерителя графическим способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки измерителей приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Измеритель сопротивления цепи «фаза-нуль» ИФН-200 |
1 |
|
Руководство по эксплуатации РЛПА.411218.ООЗРЭ |
1 |
|
Блок питания БПН-6 15-0,45 |
1 |
|
Комплект кабелей в составе: кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м |
1 1 |
|
Сумка для переноски |
1 |
|
Зажим типа «крокодил» |
1 |
Поверка
осуществляется по разделу 9 «Поверка» руководства по эксплуатации РЛПА.411218.003РЭ, утвержденного руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 04.05.2011 г. и входящего в комплект поставки.
Основные средства поверки: *
- мегаомметр Ф4101 (Регистрационный номер 4542-74), предел измерения электрического сопротивления до 200 МОм, кл.т. 2,5;
- магазин электрического сопротивления Р4834 (Регистрационный номер 11362-90), диапазон воспроизведения от 0,01 Ом до 100 кОм, кл.т. 0,02;
- установка для поверки амперметров и вольтметров на постоянном и переменном токе УЗОО (Регистрационный номер 2721-71), предел воспроизведения напряжения постоянного и переменного тока до 1000 В;
- мультиметр В7-64/1 (Регистрационный номер 16688-97), диапазон измерений напряжений до 1250 В, пределы допускаемой относительной погрешности измерений от 0,004 до 0,005 %;
- омметр цифровой Щ 34 (Регистрационный номер 4274-74), диапазон измерений электрического сопротивления постоянного тока от 0,001 до 999 Ом, пределы допускаемой относительной погрешности измерений ± 0,1 %.
Сведения о методах измерений
Измерители сопротивления петли «фаза-нуль» ИФН-200 РЛПА.411218.003РЭ. Руководство по эксплуатации.
Нормативные документы
Измерители сопротивления петли «фаза-нуль» ИФН-200 РЛПА.411218.003ТУ Технические условия.
Рекомендации к применению
Выполнение работ по обеспечению безопасных условий и охраны труда при измерении параметров и степени безопасности линий энергоснабжения, в том числе деятельность в области обороны и безопасности государства.
