Счетчики трехфазные ЦЭ6806
| Номер в ГРСИ РФ: | РБ 03 13 0848 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Концерн Энергомера", г. Ставрополь |
Счетчики трехфазные ЦЭ6806 предназначены для поверки индукционных и электронных одно- и трехфазных счетчиков активной электрической энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0848 12 |
| Наименование | Счетчики трехфазные ЦЭ6806 |
| Год регистрации | 2012 |
| Номер сертификата | 7739 |
| Дата регистрации | 2012-04-03 |
| Срок действия | 2016-07-05 |
| Получатель сертификата | ЗАО "Энергомера", г. Ставрополь, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "ЭНЕРГОМЕРА"
Адрес: ул. Ленина, 415, г. Ставрополь, 355029
Контакты: (8652)35-75-27 / (8652)56-66-90
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по методике ИНЕС.411152.002 Д1, утвержденной в 2008 г. |
| Признание поверки | Первичная при выпуске из производства: Ставропольский ЦСМС (номер реестра - №026, шифр поверительного клейма - АЬ)(НТК №10-08). |
Поверители
Скачать
|
Описание типа РБ 03 13 0848 12 [2009-01-22]
rb-03-13-0848-12_2009-01-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0848 12 [2012-05-25]
rb-03-13-0848-12_2012-05-25.pdf
|
Скачать |
Описание типа
Назначение
Счетчики трехфазные ЦЭ6806 предназначены для поверки индукционных и электронных одно- и трехфазных счетчиков активной электрической энергии.
Описание
Принцип действия счетчиков трехфазных ЦЭ6806 (в дальнейшем - счетчик) основан на перемножении входных сигналов тока и напряжения по методу широтно-импульсной и амплитудно-импульсной модуляции с последующим преобразованием аналогового сигнала в импульсный сигнал. Частота следования импульсов сигнала пропорциональна измеряемой мощности, количество импульсов - учтенной электрической энергии. Обработка импульсной последовательности позволяет получить требуемые результаты измерений.
Счетчики выпускаются в лабораторном исполнении, содержат частотный выход. Подключение входных параллельных и последовательных цепей счетчиков к контролируемой сети производится непосредственно.
Выпускается одна модификация счетчиков - ЦЭ6806-01.
Общий вид счетчиков представлен на фото 1 и 2. Пломбирование счетчиков после поверки осуществляется в правом нижнем углу передней и задней панелей. Места пломбирования на фото 1 и 2 указаны стрелками.
Технические характеристики
Пределы допускаемых значений основной относительной погрешности в трехфазной симметричной сети и в однофазном включении, номинальные значения напряжения параллельных цепей, номинальные значения и диапазон силы тока последовательных цепей, диапазон частот сигналов в измерительной сети и полная мощность, потребляемая каждой последовательной и параллельной цепями, приведены в таблице 1.

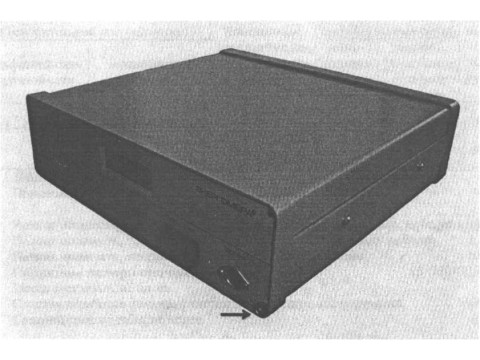

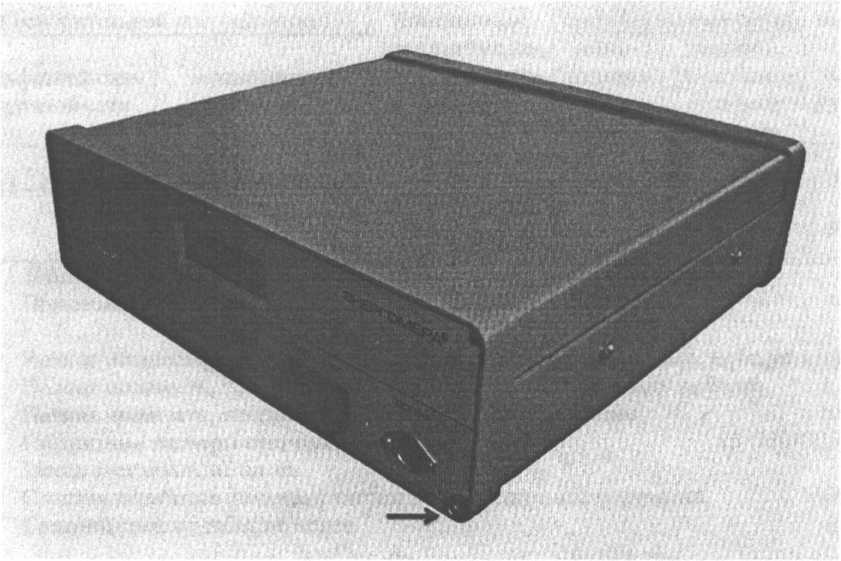

Фото 1 - Общий вид счетчика со стороны передней панели и место пломбирования на передней панели

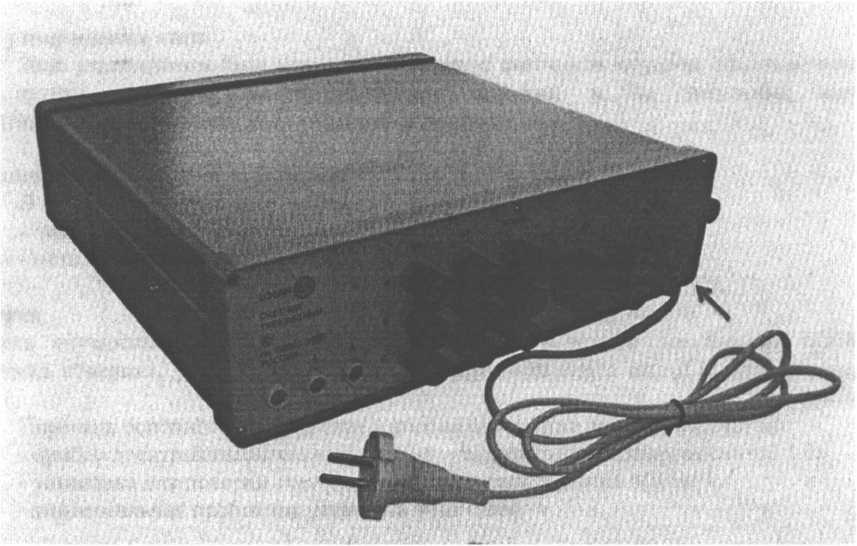

Фото 2 - Общий вид счетчика со стороны задней панели и место пломбирования на задней панели
|
Пределы допускаемых значений основной относительной погрешности, % |
Номинальное напряжение параллельных цепей, В |
Характеристики последовательных цепей |
Диапазоны частот сигналов в контролируемой сети, Гц | ||
|
в трехфазной симметричной сети |
в однофазном включении |
номинальная сила тока, А |
диапазон, %, от номинального значения | ||
|
± (0,14 -0,04- cos <р) |
±(0,21 - 0,06-cos |
3x100,100/73; 3x220,220/73; 3x380,380/73 |
3x1; 3x5 |
5-150 |
50,0 ±2,5 или 60,0 ± 3,0 |
Таблица 1
Примечание - cos tp - коэффициент активной мощности.
Полная мощность, потребляемая каждой последовательной цепью, не более 1,0 В -А
Полная мощность, потребляемая каждой параллельной цепью, не более 0,2 В-А
Полная мощность, потребляемая по цепи питания, не более 10 ВА
Габаритные размеры счетчиков, не более 95*320*325 мм
Масса счетчиков, не более 7 кг
Средняя наработка на отказ с учетом технического обслуживания 14000 ч
Средний срок службы, не менее 8 лет
Условия применения счетчиков:
- температура окружающего воздуха от 10 до 35 °C;
- относительная влажность окружающего воздуха до 80 % при 25 °C;
- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).
Знак утверждения типа
Знак утверждения типа наносится на корпус счетчиков методом офсетной печати или другим способом, не ухудшающим качества, и на титульных листах эксплуатационной документации типографским способом.
Комплектность
В комплект поставки счетчиков входят:
- паспорт ИНЕС.411152.016 ПС,
- методика поверки ИНЕС.411152.002 Д1.
Поверка
Поверка осуществляется по ИНЕС.411152.002 Д1 «Счетчик трехфазный ЦЭ6806. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в 2008 г.
Перечень основного оборудования, необходимого для поверки счетчиков:
- прибор электроизмерительный многофункциональный «Энергомонитор 3.1»;
- установка для поверки счетчиков электрической энергии МК6801;
- универсальная пробойная установка УПУ-10М.
Сведения о методах измерений
Метод измерения-прямой и приведен в паспорте ИНЕС.411152.016 ПС.
Нормативные документы
Нормативные документы, устанавливающие требования к счетчикам трехфазным ЦЭ6806
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4381-081-63919543-2010 Счетчики трехфазные ЦЭ6806. Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям. (Осуществление деятельности по ремонту, калибровке и поверке средств измерений.)
