Коэрцитиметры КИПФ-1
| Номер в ГРСИ РФ: | РБ 03 20 1764 09 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Коэрцитиметры |
| Производитель / заявитель: | ГНУ "Институт прикладной физики Национальной академии наук Беларуси" (ИПФ НАН), г. Минск |
Коэрцитиметр КИПФ-1 предназначен для измерения коэрцитивной силы изделий из ферромагнитных сталей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 1764 09 |
| Наименование | Коэрцитиметры КИПФ-1 |
| Год регистрации | 2009 |
| Номер сертификата | 7744 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2014-07-30 |
| Получатель сертификата | ГНУ "Институт прикладной физики НАН Беларуси", Государственное предприятие "Диатех", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ГНУ "Институт прикладной физики НАН Беларуси", Государственное предприятие "Диатех"
Адрес: 220072, г. Минск, ул. Академическая, 16
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 1195-2002 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 20 1764 09 [2009-11-05]
rb-03-20-1764-09_2009-11-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 1764 09 [2013-12-03]
rb-03-20-1764-09_2013-12-03.pdf
|
Скачать |
Описание типа
Назначение
Коэрцитиметр КИПФ-1 предназначен для измерения коэрцитивной силы изделий из ферромагнитных сталей.
Область применения — неразрушающий контроль качества термической обработки, механических свойств и структуры установленной корреляционной связи между контролируемой характеристикой и измеренной величиной коэрцитивной силы на предприятиях металлургии и машиностроения.
Описание
Принцип действия коэрцитиметра КИПФ-1 основан на намагничивании и перемагничивании неподвижного образца изделия с помощью приставного П-образного электромагнита и измерении тока перемагничивания в момент равенства нулю магнитного потока. Градуировка коэрцитиметра КИПФ-1 осуществлена по эталонным образцам. Процесс намагничивания - перемагничивания - измерения автоматизирован.
Информация об измеренной величине выводится на цифровой индикатор и может быть передана на ПЭВМ.
Внешний вид коэрцитиметра КИПФ-1 приведен на рис.1.
Места нанесения знака поверки, знака Утверждения типа, а также ^тюмб^'ойавдя для защиты от несанкционированного доступа приведены в Приложении

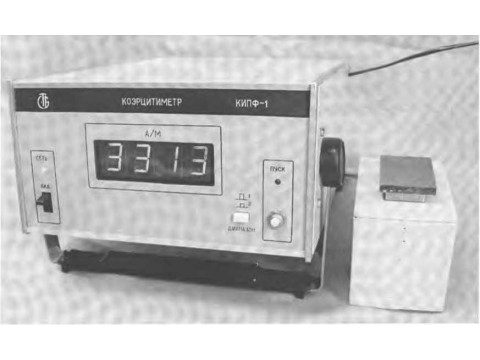

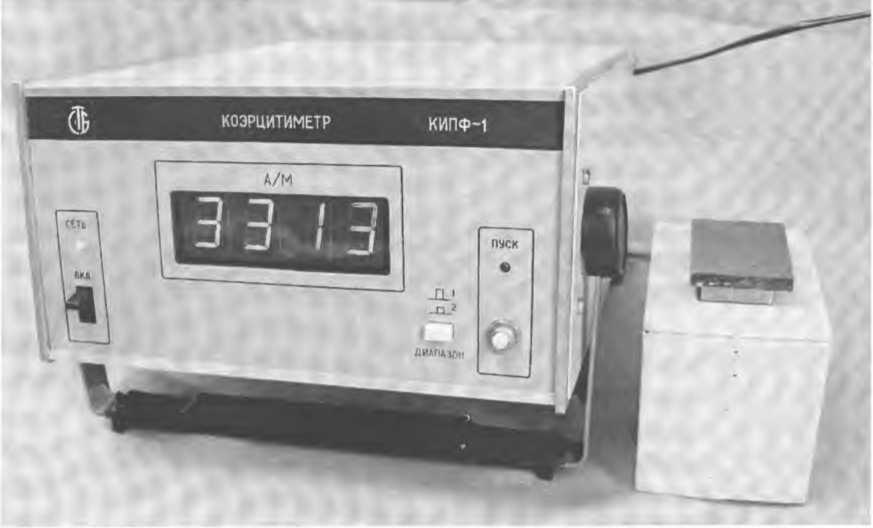

Рисунок 1 - Внешний вид коэрцитиметра КИПФ-1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазоны измерения коэрцитивной силы (HL). А/м: 1-ый диапазон................................ от 100 до 700
2-ой диапазон.................................................... от 600 до 5000
Пределы допускаемой относительной погрешности измерения коэрцитивной силы , %
Напряжение питания переменного тока. В. с частотой (50 ± 1) Гц................................................................от 198 до 242
Продолжительность одного измерения, с. не более
Время установления рабочего режима, мин. не более
Время непрерывной работы коэрцитиметра КИ11Ф-1. ч. не менее 8
Мощность, потребляемая коэрцитиметром КИПФ-1. Вт. не более:
в режиме намагничивания
в режиме индикации результатов измерения
Индикация результатов измерения цифровая, со ступенью квантования. А/м: на 1-ом диапазоне..........
на 2-ом диапазоне.....................................................
Коэрцитиметр КИПФ-1 имеет выход для информационной связи с следовательный интерфейс RS232).
Габаритные размеры коэрцитиметра КИПФ-1, мм, не более:
- блока электронного.......................................................... 385x265x140
-преобразователя.............................................................. 122x75x88
Масса коэрцитиметра КИПФ-1, кг, не более - блока электронного
-преобразователя
Средняя наработка на отказ, ч, не менее
Средний срок службы до первого капитального ремонта, лет, не менее .. .6 Климатические условия при эксплуатации:
- диапазон температуры окружающего воздуха, °C....................от 5 до 40
- относительная влажность воздуха, %........... до 75 при температуре 30 °C
- атмосферное давление, кПа....................................... от 84 до 106,7
Класс оборудования по защите от поражения электрическим током по
ГОСТ 12.2.091-2002 ......................................................................01.
Знак утверждения типа
Знак Утверждения типа наносится в левой верхней части лицевой панели электронного блока методом шелкографии, а также типографским способом на титульный лист Руководства по эксплуатации коэрцитиметра КИПФ-1.
Комплектность
Состав комплекта поставки системы приведен в таблице 1.
|
Наименование |
Количество |
|
Блок электронный |
1 |
|
Шнур питания с розеткой ОНЦ-РГ-09-4/14Р13 и вилкой 6/250 -Вб-215 |
1 |
|
Преобразователь |
1* |
|
Жгут длиной не менее 1,5 м с розеткой 2РМ18КПН7Г1В1 и вилкой 2РМ18Б7Ш1В1 |
1 |
|
Руководство по эксплуатации коэрцитиметра КИПФ-1 |
1 |
|
Тестовая программа для проверки вывода показаний коэрцитиметра КИПФ-1 на ПЭВМ (на жестком магнитном носителе) | |
|
Методика поверки МП.МН 1195-2002 (в руководстве по эксплуатации) |
1 |
|
Примечание - * - по специальному заказу потребителя в комплект поставки может быть включен запасной преобразователь; ** - необходимость поставки определяются при заказе. | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100289280.009-2002 «Коэрцитиметр КИПФ-1 .Технические услов
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия.»
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измер боров и лабораторного оборудования. Часть 1. Общие требования».
средств wdswh Распустим Беларусь
Ди ДОКУЖЙШ
Заключение
Коэрцитиметр КИПФ-1 соответствует требованиям ТУ РБ 100289280.009-2002, ГОСТ 12997-84, ГОСТ 12.2.091-2002.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно исследовательский
испытательный центр Бел ГИМ
Старовиленский тракт, 93, 220053 г. Минск.
Тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
