Коэрцитиметры КИПФ-1
| Номер в ГРСИ РФ: | РБ 03 20 7862 21 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Коэрцитиметры |
| Производитель / заявитель: | ГНУ "Институт прикладной физики Национальной академии наук Беларуси" (ИПФ НАН), г. Минск |
|
Описание типа РБ 03 20 7862 21 [2021-05-26]
rb-03-20-7862-21_2021-05-26.pdf
|
Скачать |
Коэрцитиметры КИПФ-1 предназначены для измерения коэрцитивной силы по намагниченности (далее - коэрцитивной силы) изделий из ферромагнитных сталей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 7862 21 |
| Наименование | Коэрцитиметры КИПФ-1 |
| Год регистрации | 2021 |
| Номер сертификата | 13981 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2026-03-16 |
| Получатель сертификата | ИПФ НАН БЕЛАРУСИ, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ИПФ НАН БЕЛАРУСИ
Адрес: 220072, г. Минск, ул. Академическая, 16
Контакты: (017) 284-17-94
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в. т.ч. находящихся в эксплуатации и поверяемых ранее по МП.МН 1195-2002, проводить по МРБ МП.1195-2021. |
Поверители
Скачать
|
Описание типа РБ 03 20 7862 21 [2021-05-26]
rb-03-20-7862-21_2021-05-26.pdf
|
Скачать |
Описание типа
Назначение
Коэрцитиметры КИПФ-1 предназначены для измерения коэрцитивной силы по намагниченности (далее - коэрцитивной силы) изделий из ферромагнитных сталей.
Область применения — неразрушающий контроль качества термической обработки, механических свойств и структуры по установленной корреляционной связи между контролируемой характеристикой и измеренной величиной коэрцитивной силы на предприятиях металлургии и машиностроения.
Описание
Принцип действия коэрцитиметра КИПФ-1 основан на намагничивании и перемагничивании неподвижного образца изделия с помощью приставного П-образного электромагнита и измерении тока перемагничивания в момент равенства нулю магнитного потока. Градуировка коэрцитиметра КИПФ-1 осуществляется по стандартным образцам коэрцитивной силы по намагниченности. Процесс намагничивания - перемагничивания - измерения автоматизирован. Информация об измеренной величине выводится на цифровой индикатор.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
|
___Идентификационные данные (признаки)___ Идентификационное наименование ПО |
Значение COER1 |
|
Номер версии (идентификационный номеру ПО Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
__________5,2 _J, 16FACAEB |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Внешний вид коэрцитиметра представлен на рисунке 1.
Схемы с указанием мест для нанесения знака поверки в виде клейма-наклейки, а также мест пломбирования для защиты от несанкционированного доступа приведены в Приложении А.

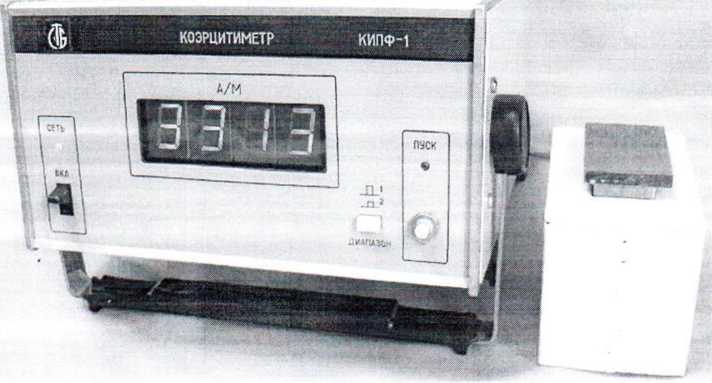

Рисунок 1 - Внешний вид коэрцитиметра КИПФ-1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики коэрцитиметра соответствуют значениям, приведенным в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазоны измерения коэрцитивной силы (Нс), А/м диапазон-1 диапазон 2 |
от 100 до 700 (с номинальной ступенью квантования 0,1 А/м) от 600 до 5000 (с номинальной ступенью квантования 1 А/м) |
|
Пределы допускаемой относительной погрешности, % |
± 5 |
|
Продолжительность одного измерения, с, не более |
12 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Время непрерывной работы, час, не менее |
8 ) |
|
Номинальное напряжение питания, В |
от 207 до 253 |
|
Потребляемая мощность, Вт, не более: в режиме намагничивания в режиме измерения |
250 ___________40_____________ I |
|
Габаритные размеры, мм. не более блока электронного преобразователя |
385x265x140 122x75x88 |
|
Масса, кг, нё более блока электронного преобразователя |
9 1,5 |
|
Климатические условия при эксплуатации: температура окружающего воздуха. °C относительная влажность воздуха, %, не более |
I от плюс 5 до плюс 40 75 при температуре 30 °C |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 20 |
|
Средний срок службы до первого капитального ремонта, лет, не менее |
6 |
Знак утверждения типа
Знак утверждения типа наносится на корпус коэрцитиметра способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки коэрцитиметра приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Блок электронный |
1 |
|
Шнур питания с розеткой ОНЦ-РГ-09-4/14Р13 и вилкой 6/250 ~В6-215 |
1 |
|
Преобразователь |
1* |
|
Жгут с розеткой 2РМ18КПН7Г1В1 и вилкой 2РМ18Б7Ш1В1 |
1 |
|
Руководство по эксплуатации, включающее методику поверки |
1 |
Примечание - по специальному заказу потребителя в комплект поставки может быть включен запасной преобразователь.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100289280.029-2021 Коэрцитиметры КИПФ-1. Технические условия.
МРБ МП.1195-2021 Коэрцитиметры КИПФ-1. Методика поверки.
Заключение
Коэрцитиметры КИПФ-1 соответствуют требованиям ТУ BY 100289280.029-2021.
Коэрцитиметры КИПФ-1 соответствуют требованиям Технических регламентов Евразийского экономического союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 и «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01. ТР004 003 42334, срок действия до 20.08.2025).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. 8 (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
