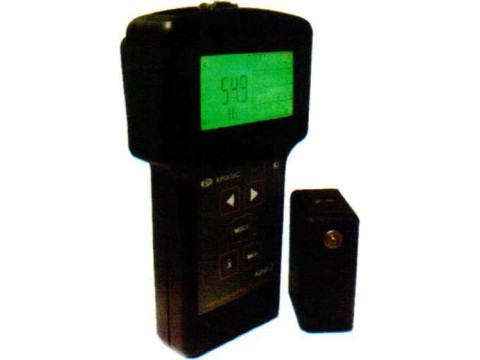

Коэрцитиметры импульсные микропроцессорные КИМ-2
| Номер в ГРСИ РФ: | РБ 03 20 2249 18 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Коэрцитиметры |
| Производитель / заявитель: | ООО "НВП "КРОПУС", г. Ногинск, Московская обл. |
Коэрцитиметры импульсные микропроцессорные КИМ-2 (в дальнейшем коэрцитиметры). предназначены для измерения коэрцитивной силы Нс и для контроля остаточной магнитной индукции Bd. остаточной магнитной индукции Bd после размагничивания контролируемого участка полем заданной напряженности и остаточной намагниченности Нт.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 2249 18 |
| Наименование | Коэрцитиметры импульсные микропроцессорные КИМ-2 |
| Год регистрации | 2018 |
| Номер сертификата | 11781 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2022-10-16 |
| Получатель сертификата | ООО "НВП "КРОПУС", г. Ногинск, Московская обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "НВП "КРОПУС"
Адрес: 142400, г. Ногинск, Московская обл., а/я 47
Контакты: (095) 500-21-15 // (8.251) 5-50-56, 5-83-89.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Коэрцитиметры метрологически НЕ обеспечены в Республике Беларусь в связи с отсутствием стандартных образцов коэрцитивной силы СОКС-1 (ГСО 2192-89) |
| Методика поверки | Поверка проводится по УСД-50.00.00.00.00 РЭ (2012 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "НВП "Кропус" (аттестат аккредитации - № РОСС.RU.0001.310405, шифр поверительного клейма - БРА)(НТК №09-09). |
Поверители
Скачать
|
Описание типа РБ 03 20 2249 18 [2009-12-15]
rb-03-20-2249-18_2009-12-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2249 18 [2016-03-14]
rb-03-20-2249-18_2016-03-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2249 18 [2018-08-14]
rb-03-20-2249-18_2018-08-14.pdf
|
Скачать |
Описание типа
Назначение
Коэрцитиметры импульсные микропроцессорные КИМ-2 (в дальнейшем коэрцитиметры). предназначены для измерения коэрцитивной силы Нс и для контроля остаточной магнитной индукции Bd. остаточной магнитной индукции Bd после размагничивания контролируемого участка полем заданной напряженности и остаточной намагниченности Нт.
Описание
Принцип действия коэрцитиметров состоит в намагничивании контролируемого участ-ка детали до технического насыщения накладным преобразователем, размагничивании его ступенчато-нарастаюшим полем, фиксации напряженности поля соответствующего коэрцитивной силе материала детали по значению тока размагничивания и измерении амплитуды сигнала датчика Холла.
Коэрцитиметры применяются в области неразрушающего контроля структуры материала. качества термической, термомеханической или химико-термической обработок, а также для определения глубины и твердости поверхностно упрочненных слоев деталей из ферромагнитных материалов при наличии корреляционной связи между контролируемым и измеряемым параметрами. Коэрцитиметры могут быть использованы для разбраковки ферромагнитных материалов по маркам.
Коэрцитиметры состоят из электронного блока и измерительного преобразователя в виде приставного электромагнита со съемными полюсными наконечниками.

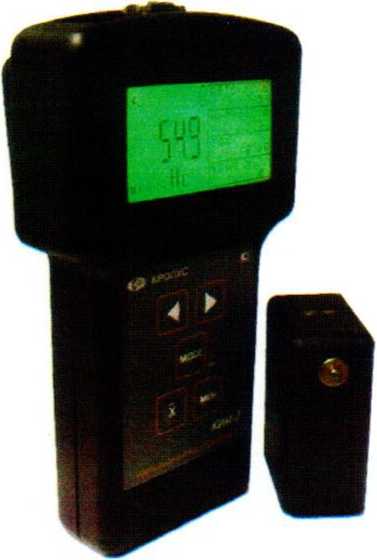

Рис. 1 Общий вид
В корпусе коэрцитиметров имеются разъемы для подключения п внешнего блока питания и соединения электронного блока с компьютером На передней панели прибора расположены жидкокристаллический индик Клавиатура состоит из 5 кнопок: выбора параметра работы, изменения (2 шт.), работы с памятью результатов и усреднения результатов измерени
ователя.
ра.
а
Лист № 2
всего листов 4
Включение приборов осуществляется с помощью выключателя на боковой стороне корпуса. Измерение контролируемого параметра производится нажатием кнопки на корпусе преобразователя.
В коэрцитиметре имеется четыре базовых и десять программируемых шкал. Программируемые шкалы служат для настройки показаний коэрцитиметра в требуемых единицах измерений (например. Нс - А/м, ов - кгс/мм: и т.д.), т.е. количественной оценке параметра. Базовая шкала при программировании выбирается на основании корреляционной зависимости между коэрцитивной силой Нс, остаточной магнитной индукцией Bd, Bd_, измеренной после частичного размагничивания постоянным магнитным полем или остаточной намагниченностью Нт и контролируемым параметром.
Программирование шкал может быть осуществлено с клавиатуры и с помощью специальной программы, поставляемой вместе с прибором. Программа позволяет аппроксимировать введенные значения с заданной точностью и формировать переводные таблицы одной величины в другую.
В коэрцитиметре предусмотрено запоминание до 99 результатов контроля. Кроме того, с помощью специальной программы результаты контроля могут быть переданы на диск ПК.
В прибор встроена система Автоматической Сигнализации Брака, которая сигнализирует на дисплее надписью «БРАК» или звуковым сигналом о выходе измеренного значения контролируемого параметра за установленные границы брака.
Коэрцитиметры имеют версию (модификацию) КИМ-2М, отличающуюся наличием дополнительной базовой шкалы контроля по релаксационной коэрцитивной силе 1г.
Версия коэрцитиметра высвечивается на индикаторе при включении.
Программное обеспечение
На коэрцитиметре импульсном микропроцессорном КИМ-2 установлено программное обеспечение «Коэрцитиметр импульсный микропроцессорный КИМ-2». Идентификаци
онные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа обработки данных |
Коэрцитиметр импульсный микропроцессорный КИМ-2 |
KRTC_23V |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
При работе прибора пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики коэрцитиметра. ПО от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010.
и технические х
|
Наименование параметра |
Значение параметра |
|
Диапазон измерения коэрцитивной силы Нс, А/м |
от 150 до 4000 |
|
Пределы допускаемой относительной погрешности измерения коэрцитивной силы АНс, % |
±[10 + 0,5 -(Нск/Нс- 1)], где Нск - конечное значение диапазона измерения коэрцитивной силы^Ыс^изме-ренное зна’^ц^коэрци^в-Н^И/^ИЛЬ® |
|
Время измерения при 3-х импульсах намагничивания, с, не более |
- |
Лист № 3 всего листов 4
|
Наименование параметра |
Значение параметра |
|
Масса, кг. не более - электронного блока с аккумуляторами - преобразователя |
1,5 0,5 |
|
Габаритные размеры составных частей прибора, мм: - электронного блока - преобразователя |
220x120x150 35x65x75 |
|
Питание: - сетевой блок питания 220 В с выходным напряжением (15 ± 0,5) В и током нагрузки нс менее 2.5 А. - аккумуляторная сборка | |
|
Потребляемый ток в режиме намагничивания при включенной подсветке, А, не более |
2,5 |
|
Время установки рабочего режима, мин, не более |
10 |
|
Время непрерывной работы от блока питания, ч, не менее |
16 |
|
Средняя наработка на отказ, ч, нс менее |
2500 |
|
Условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % |
от 5 до 50 80 при 35 °C |
|
Хранение комплекта: температура окружающего воздуха, °C с последующей выдержкой в нормальных условиях, ч |
от минус 20 до плюс 55 не менее 24 |
Знак утверждения типа
наносится на переднюю панель коэрцитиметра методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации КИМ-2.00.00.00.00 РЭ методом печати.
Комплектность
В комплект основной поставки изделия входят:
|
- блок электронный - преобразователь с плоскими полюсными наконечниками для контроля глубины металла до 5 мм - кабель соединения коэрцитиметра с компьютером - программное обеспечение для ПК - блок питания сетевой - защитный чехол - руководство по эксплуатации - сумка для транспортирования и хранения |
1 шт. 1 шт. 1 шт. 1 CD-диск 1 ШТ. 1 шт. 1 шт. 1 шт. |
По дополнительному заказу потребителей в комплект поставки могут включаться: преобразователь для контроля глубины металла до 8 мм, комплект контрольных образцов, радиусные полюсные съемные наконечники, аккумуляторный блок питания.
Поверка
осуществляется по методике поверки, приведенной в разделе 11 РЭ КИМ-2.00.00.00.00.РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в сентябре 2012 г.
Основные средства поверки: - стандартные образцы коэрцитивной силы (сталь), комплект СОКС-1 (диапазон ко
эрцитивной силы от 100 до 6500 А/м, относительная погрешность ±2 %), ГСО
Сведения о методах измерений
Сведения о методах измерений приведены в Руководстве по эксплуатации «Коэрцитиметр импульсный микропроцессорный КИМ-2» УСД-50.00.00.00.00 РЭ. Раздел 6.
Нормативные документы
ТУ 4276-001-33044610-02 Технические условия «Коэрцитиметр импульсный микро-г.г< дессорный КИМ-2».
Рекомендации к применению
Применяются вне сферы государственного регулирования обеспечения единства измерений.
