Вольтметры универсальные В7-54/6
| Номер в ГРСИ РФ: | РБ 03 13 3095 06 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | ОАО "Минский приборостроительный завод", г. Минск |
|
Описание типа РБ 03 13 3095 06 [2006-01-01]
rb-03-13-3095-06_2006-01-01.pdf
|
Скачать |
Вольтметры универсальные В7-54/6 (далее - вольтметры) предназначены для измерения напряжения постоянного тока и силы постоянного тока, среднего квадратического значения напряжения переменного тока и среднего квадратического значения силы переменного тока, сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3095 06 |
| Наименование | Вольтметры универсальные В7-54/6 |
| Год регистрации | 2006 |
| Номер сертификата | 4222 |
| Дата регистрации | 2006-11-23 |
| Срок действия | - |
| Получатель сертификата | ОАО "Минский приборостроительный завод", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Минский приборостроительный завод"
Адрес: 220600, г. Минск, пр-т. Независимости, 58
Контакты: 293-94-05 / 331-41-97 / belvar@open.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1640-2006 с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 13 3095 06 [2006-01-01]
rb-03-13-3095-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры универсальные В7-54/6 (далее - вольтметры) предназначены для измерения напряжения постоянного тока и силы постоянного тока, среднего квадратического значения напряжения переменного тока и среднего квадратического значения силы переменного тока, сопротивления постоянному току.
Вольтметры применяются для контроля и измерения электрических параметров при производстве радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях, а также в составе информационно-измерительных систем через интерфейсы типа "Канал общего пользования" (КОП) по ГОСТ 26.003-80 и типа "СТЫК С2" по ГОСТ 18145-81.
Описание
I
Принцип действия вольтметров заключается в преобразовании измеряемой величины в нормированное постоянное напряжение с последующим его преобразованием в цифровой код.
Вольтметры состоят из изолированной от корпуса аналоговой части и неизолированной цифровой части.
Аналоговая часть вольтметров представляет собой комплексное устройство преобразования измеряемых величин в цифровой код. Основой аналоговой части является аналого-цифровой преобразователь интегрирующего типа, построенный на принципе широтно-импульсной модуляции.
Цифровая часть представляет собой микропроцессорное устройство управления, состоящее из однокристальной микроЭВМ (ОМЭВМ), буквенно-цифрового информационного табло на основе жидкокристаллического индикатора с подсветкой, клавиатуры.
Интерфейсные функции реализованы программно-аппаратно.
ОМЭВМ обеспечивает обработку результатов измерений, вывод результатов на информационное табло и аналоговый выход, ввод информации с передней панели, обмен информацией с внешними устройствами через интерфейсы типа КОП и "Стык С2".

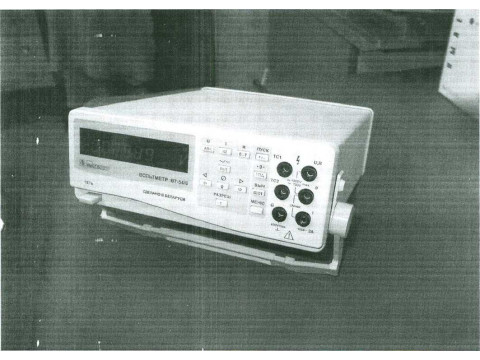

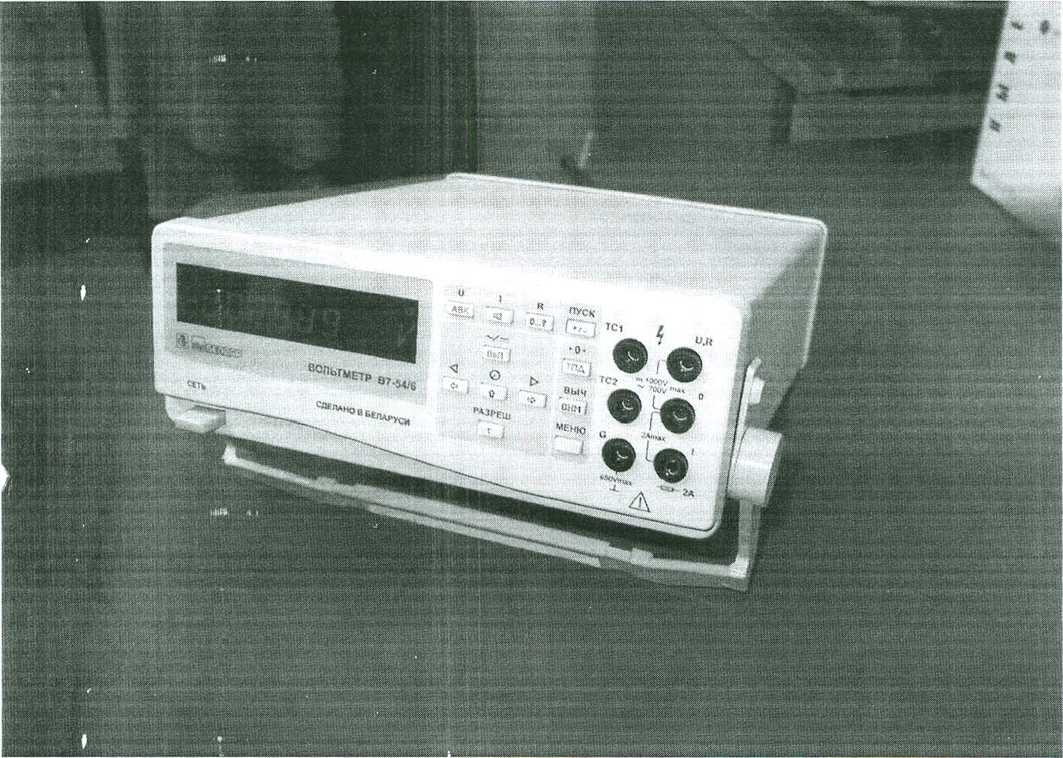

Общий вид вольтметров приведен на рисунке 1.
Рисунок 1 - Общий вид вольтметров
Место нанесения на вольтметрах описка поверительного клейма и поверительного клейма наклейки приведено в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерение напряжения постоянного тока от 2 мкВ до 1000 В:
- конечные значения диапазонов измерений 200 мВ. 2, 20. 200. 1000 В:
- пределы допускаемой основной погрешности приведены в таблице 1.
Таблица 1
|
ик |
I (ена единицы младшего разряда |
11ределы (положительный и отрицательный) допускаемой основной погрешности | |
|
в течение 24 ч после калибровки |
при межповерочном интервале 12 мес | ||
|
200 мВ |
0.1 мкВ (1 мкВ) |
0.002 % от U + 0.0005 % от Г1к (0.002 % от U + 0.0015 % от UK) |
0,004 % от U + 0,0005 % от UK-(0,004 % от U + ().()()] % от UK) |
|
2 В |
1 мкВ (10 мкВ) |
0,0015 % от U + 0.00015 % от UK (0.0015 % от U + 0.001 % от UK) |
0.004 % от U + O.OOOl5 % от UK (0.004 % от U + 0.001 % от UK) |
|
20 В |
К) мкВ (100 мкВ) |
0.001 % от U + 0.00015 % от UK (0.001 % от U + 0.001 % от UK) |
0.003 % от U + O.OOOl5 % от UK (0.003 % от U + 0.001 % от UK) |
|
200 В |
100 мкВ (1 мВ) |
0.002 % от U + O.OOOl 5 % от UK (0,002 % от U + 0.001 % от UK) |
0.004 % от U + 0.00015 % от UK (0.004 % от U + 0.001 % от UK) |
|
1000 В |
1 мВ (10 мВ) |
0.002 % от U + 0.0003 % от UK (0.002 % от U + 0.002 % от UK) |
0.004 % от U + 0.0003 % от UK (0.004 % от U + 0.002 % от UK) |
Примечания
I В таблицах 1 -5:
- U (I, R) - значение измеряемого напряжения (тока, сопротивления);
- UK (1К. RK) - конечное значение диапазона измерения.
2 11ределы допускаемой основной погрешности нормируются для формата индикации
6 .5 разряда, в скобках в таблицах 1.5- для формата индикации 5.5 разряда
Измерение силы постоянного тока от 400 мкА до 2 А:
- конечное значение диапазона измерений 2 А;
- пределы допускаемой основной погрешности приведены в таблице 2.
Таблица 2
|
1к, А |
Значение измеряемого тока. А |
Цена единицы младшего разряда. мкА |
Пределы (положительный и отрицательный) допускаемой основной погрешности | |
|
в течение 24 ч после калибровки |
при межповерочном интервале 12 мес | |||
|
. 2 1 |
от 0.0004 до 1 включ. |
1 |
0.015% от 1 + 0.01 % от 1к |
0,025 % от 1 + 0.01 % от 1к |
|
свыше 1 до 2 включ. |
1 |
0.025 % от 1 + 0.005 % от 1к |
0.035 % от I + 0.005 % от 1к | |
Измерение среднего квадратического значения силы переменного тока от 10 мА до 2 А:
- диапазон частот от 20 Гц до 5 кГц;
- конечное значение диапазона измерений 2 А;
- пределы допускаемой основной погрешности приведены в таблице 3.
Таблица 3
|
1к. А |
Цена единицы младшего разряда. мкА |
Пределы (положительный и отрицательный) допускаемой основной погрешности в диапазоне частот | ||
|
от 20 до 60 Гц |
от 60 Гц до 1 кГц |
от 1 до 5 кГц | ||
|
2 |
1 |
0.4% от 1 + 0.1 % от 1к |
0.15 % от 1 + 0.1 % от 1к |
0,4 % от 1 + 0.15 % от 1к |
|
Примечание - Погрешность нормируется при I > 0.005 1к | ||||
Измерение среднего квадратического значения напряжения переменного тока от 1 мВ до 700 В:
- диапазон частот от 10 Гц до 1 МГц:
- конечные значения диапазонов измерений 200 мВ; 2, 20. 200, 700 В;
- пределы допускаемой основной погрешности при измерении напряжения переменного тока синусоидальной формы приведены в таблице 4.
Таблица 4
|
Интервал времени |
ик |
Цена единицы младшего разряда |
Пределы (положительный и отрицательный) допускаемой основной погрешности в диапазоне частот | |
|
от 10 до 20 Гц |
от 20 до 60 Гц | |||
|
В течение 24 ч после калибровки __ |
200 мВ |
0.1 мкВ |
0.9 % от U + 0.1 % от UK |
0,3 % от и + 0.1 % от ик |
|
2 |
1 мкВ |
0,95 % от U + 0.05 % от UK |
0.35 % от U + 0,05 % от Uк | |
|
20 |
10 мкВ |
0.95 % от U + 0.05 % от UK |
0.35 % от U + 0.05 % от UK | |
|
200 |
100 мкВ |
0.95 % от U + 0,05 % от UK |
0.45 % от U + 0.05 % от UK | |
|
700 |
1000 мкВ |
0,9 % от U + 0.1 % от UK |
0.4 % от U+ 0,1 % от Uк | |
|
от 60 до 400 Г ц |
от 400 Гц до 10 кГц | |||
|
200 мВ |
0,1 мкВ |
0,05 % от U + 0,1 % от UK |
0,05 % от U + 0.05 % от UK | |
|
2 |
1 мкВ |
0,1 % от U + 0,05 % от UK |
0,05 % от U + 0.05 % от UK | |
|
20 |
10 мкВ |
0,1 % от U + 0,05 % от UK |
0,05 % от U + 0.05 % от UK | |
|
200 |
100 мкВ |
0,25 % от U + 0,05 % от UK |
0.15 % от U + 0.05 % от UK | |
|
700 |
1000 мкВ |
0,3 % от U + 0.1 % от UK |
0.1 % от U + 0,1 % от UK | |
|
от 10 до 20 кТц |
от 20 до 100 кГц | |||
|
200 мВ |
0,1 мкВ |
0,15 % от U + 0,1 % от UK |
0,4 % от U + 0,2 % от UK | |
|
2 |
1 мкВ |
0.05 % от U+ 0,1 % от UK |
0,3 % от U 4 0,2 % от UK | |
|
20 |
10 мкВ |
0.1 % от U + 0.1 %otUk |
0,3 % от U + 0,2 % от UK | |
|
200 |
100 мкВ |
0,3 % от U + 0,1 % от UK |
0,3 % от U + 0,2 % от UK | |
|
700 |
1000 мкВ |
0.2 % от U + 0,2 % от UK |
0.4 % от U + 0,25 % от UK | |
|
от 100 до 300 кГц |
от 300 кГц до 1 МГц | |||
|
200 мВ |
0,1 мкВ |
4,5 % от U + 0,5 % от UK |
8 % от U + 2 % от U к | |
|
2 |
1 мкВ |
4.5 % от U + 0,5 % от UK |
8 % от U + 2 % от UK | |
|
20 |
10 мкВ |
4.5 % от U + 0.5 % от UK |
8 % от U + 2 % от UK | |
|
200 |
100 мкВ |
Не нормируется |
Не нормируется | |
|
700 |
1000 мкВ |
Не нормируется |
Не нормируется | |
|
от 10 до 20 Гц |
от 20 до 60 Гц | |||
|
200 мВ |
0,1 мкВ |
1,0 % от U + 0.1 % от UK |
0,4 % от U + 0,1 % от UK | |
|
2 |
1 мкВ |
1,0 % от U + 0,05 % от UK |
0,45 % от U + 0,05 % от UK | |
|
20 |
10 мкВ |
1,0 % от U + 0,05 % от UK |
0.45 % от U + 0.05 % от UK | |
|
200 |
100 мкВ |
1,0 % от U + 0,05 % от UK |
0,55 % от U + 0,05 % от UK | |
|
700 |
1000 мкВ |
1,0 % от U + 0,1 % от Пк |
0,5 % от U+ 0,1 % от (JK | |
|
Межповерочный интервал 12 ме< |
от 60 до 400 Г ц |
от 400 Гц до 10 кГц | ||
|
200 мВ |
0.1 мкВ |
0,1 % от U + 0,1 % от UK |
0.1 % от U + 0.05 % от UK | |
|
2 |
1 мкВ |
0,15 % от U + 0.05 % от UK |
0.1 % от U + 0.05 % от UK | |
|
20 |
10 мкВ |
0.2 % от U + 0,05 % от UK |
0.1 % от U + 0.05 % от UK | |
|
200 |
100 мкВ |
0,35 % от U + 0,05 % от UK |
0.2 % от U + 0.05 % от UK | |
|
700 |
1000 мкВ |
0,4 % от U + 0,1 % от UK |
0.2 % от U + 0.1 % от Uк | |
|
от 10 до 20 кГц |
от 20 до 100 кГц | |||
|
200 мВ |
0,1 мкВ |
0,2 % от U + 0,1 % от UK |
0.6 % от U + 0.2 % от UK | |
|
2 |
1 мкВ |
0,1 % от U + 0,1 % от UK |
0,4 % от U + 0,2 % от UK | |
|
20 |
10 мкВ |
0,15 % от U + 0,1 %otUk |
0,4 % от U + 0,2 % от UK | |
|
200 |
100 мкВ |
0,4 % от U + 0.1 % от UK |
0,4 % от U + 0,2 % от UK | |
|
700 |
1000 мкВ |
0,3 % от U + 0,2 % от UK |
0,6 % от U + 0,25 % от UK | |
|
от 100 до 300 кГц |
от 300 кГц до 1 М Гц | |||
|
200 мВ |
0,1 мкВ |
4,5 % от U + 0,5 % от UK |
8 % от U + 2 % от UK | |
|
2 |
1 мкВ |
4,5 % от U + 0,5 % от UK |
8 % от U + 2 % от UK | |
|
20 |
10 мкВ |
4,5 % от U + 0.5 % от UK |
8 % о г U + 2 % от UK | |
|
200 |
100 мкВ |
Не нормируется |
Не нормируется | |
|
700 |
1000 мкВ |
Не нормируется |
Не нормируется | |
Пределы допускаемой дополнительной погрешности при измерении напряжения переменного тока несинусоидальной формы в диапазоне частот от 20 Гп до 25 кГц с коэффициентом амплитуды Ка< 5 и длительностью импульсов т > 20 мкс не более ± 1%. Погрешнос ть нормируется для значений напряжений, превышающих 0,05 UK.
Измерение сопротивления постоянному току от 1 Ом до 2 ГОм:
- конечные значения диапазонов измерений 200 Ом. 2. 20. 200 кОм. 2. 20, 200 МОм. 2 ГОм: - пределы допускаемой основной погрешности приведены в таблице 5.
Таблица 5
|
Rk |
I (сна единицы младшего разряда |
Пределы (положительный и отрицательный) допускаемой основной погрешности | |
|
в течение 24 ч после калибровки |
при межповерочном интервале 12 мес | ||
|
200 Ом |
0,1 мОм (1 мОм) |
0,0035 % от R + 0.0005 % от RK (0,0035 % от R + 0.001 % от RK) |
0.0085 % от R + 0.0005 % от RK (0.0085 % от R + 0.001 % от RK) |
|
2 кОм |
1 мОм (10 мОм) |
0,003 % от R + 0.00015 % от RK (0.003 % от R + 0.001 % от RK) |
0,0085 % от R + 0,00015 % от RK (0.0085 % от R + 0.001 % от RK) |
|
20 кОм |
10 мОм (100 мОм) |
0.003 % от R + 0.00015 % от RK (0.003 % от R + 0.001 % от RK) | |
|
200 кОм |
100 мОм (1 Ом) |
0.003 % от R + 0.00015 % от RK (0,003 % от R + 0.001 % от RK) | |
|
2 МОм |
1 Ом (10 Ом) |
0,0055 % от R + 0.00015 % от RK (0,0055 % от R + 0,0015 % от RK) |
0,023 % от R + 0.0002 % от RK (0.023 % от R + 0.0015 % от RK) |
|
20 МОм |
10 Ом (100 Ом) |
0,01 % от R + 0,0005 % от RK (0,01 % от R + 0.0015 % от RK) |
0,035 % от R + 0,0005 % от RK (0.035 % от R + 0.0015 % от RK) |
|
200 МОм |
100 Ом (1 кОм) |
R-5/20 + 0.00015 % от RK (R-5/20 + 0,0015 % от RK) | |
|
2 ГОм |
1 кОм (К) кОм) |
R-6/20 +0.00015 % от RK (R-6/20 + 0,0015 % от RK) | |
Примечание - б - предел допускаемой основной погрешности в точке 20 МОм для диапазона измерения с конечным значением RK 20 МОм в процентах
Вольтметры имеют аналоговый выход, обеспечивающий воспроизведение 3,5 разряда числа, индициоуемого на информационном табло в виде напряжения постоянного тока диапазоне от минус 2 до плюс 2 В с дискретностью 1 мВ при сопротивлении нагрузки не менее 2 кОм.
Предел допускаемой основной погрешности воспроизведения напряжения постоянного тока при межповерочном интервале 12 месяцев не превышают (0.2 % от U + 1 мВ), где U - выходное напряжение.
Пределы допускаемых значений дополнительной погрешности вольтметров от изменения температуры окружающей среды на каждые 10 °C нс превышают пределов допускаемой основной погрешности при межповерочном интервале 12 мес.
Питание от сети переменного тока:
- напряжением
(230 ±23) В;
(50+1) Гц.
15 В«А.
310x268x100 мм.
- частотой
Потребляемая мощность, нс более
Габаритные размеры, не более
Масса, нс более
3.5 кг.
от плюс 5 °C до плюс 40 °C;
до 80 % при температуре плюс 25 "С: от 84 до 106.7 к! 1а.
15 000 ч.
15 лет
4 ч.
Рабочие условия эксплуатации вольтметра:
- температура окружающего воздуха
- относительная влажность воздуха
- атмосферное давление
1 Заработка на отказ, не менее
Срок службы, нс менее
Время восстановления рабочего состояния, нс более
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реес тра наносится па переднюю панель вольтметров методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Состав комплекта поставки волю метров соответствует таблице 6.
1'аблица 6
|
11аименование. тип |
Обозначение |
Количество |
11римечание |
|
1 Вольтметр универсальный В7-54/6 |
РУВИМ 1 1182.010 |
1 | |
|
2 Принадлежности: | |||
|
- вилка DB-9M |
- |
1 | |
|
- корпус DP-9C |
- |
1 |
Для вилки DB-9M |
|
- вилка |
УШЯИ.685173.001 |
1 | |
|
- втулка |
УШЯИ.715161.004 |
4 | |
|
- кабель К-1 |
УШЯИ.685611.099 |
2 | |
|
-кабель К-2 |
УШЯИ.685611.220 |
4 | |
|
кабель измерительный |
УШЯИ.685612.069 |
1 | |
|
кабель КОП |
ЕЭ4.854.130-03 |
1 | |
|
-насадка |
УШЯИ. 301539.001-01 |
4 |
Черная "001" |
|
- насадка |
УШЯИ. 301539.001-02 |
4 |
Красная "001" |
|
-насадка III |
УШЯИ.301539.011 |
1 | |
|
- насадка |
УШЯИ.301539.004-03 |
4 |
Черная "004" |
|
- насадка |
УШЯИ.301539.004-04 |
4 |
Красная "004" |
|
- насадка |
УШЯИ.301539.009 |
5 |
Черная "009" |
|
- насадка |
УШЯИ.301539.009-01 |
5 |
Красная"009" |
|
- наконечник |
IT7.750.165-02 |
6 | |
|
- перемычка |
Тг7.755.147 |
3 | |
|
- шнур соединительный |
РУВИ.685631.040 |
1 |
Сетевой |
Окончание таблицы 6
|
Наименование, тин |
Обозначение |
Количество |
Примечание |
|
3 Запасные части: | |||
|
- вставка плавкая ВН1-1 0.5 А |
АГ0.481.303 ТУ |
6 | |
|
- вставка плавкая ВП1-1 2 А |
АГ'0.481.303 ТУ |
2 | |
|
- вставка плавкая ВП2Б-1В 0.5 А 250 В |
АГ0.481.304 ТУ |
2 | |
|
4 Руководство по эксплуатации |
РУВИ.411182.010 РЭ |
1 | |
|
5 Методика поверки |
МРБ МН. 1640-2006 |
1 | |
|
6 Упаковка |
РУВИ.305646.101-06 |
1 | |
|
7 Упаковка |
УШЛИ.305644.002-18 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”.
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.
ГУ BY 100363840.022-2006 “Вольтметр универсальный В7-54/6. Технические условия".
МРБ МП. 1640-2006 “Вольтметр универсальный В7-54/6. Методика поверки".
Заключение
Вольтметры универсальные В7-54/6 соответс твуют требованиям ГОСТ 12.2.091-2002, ГОСТ 22261-94 и ТУ BY 100363840.022-2006.
Научно-исследовательский центр испытаний средств измерений и техники Республиканского унитарного предприятия «Белорусский государственный институт метрологии». 220053. Республика Беларусь, г. Минск. Старовиленский тракт. 93, телефон 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
Другие Вольтметры
