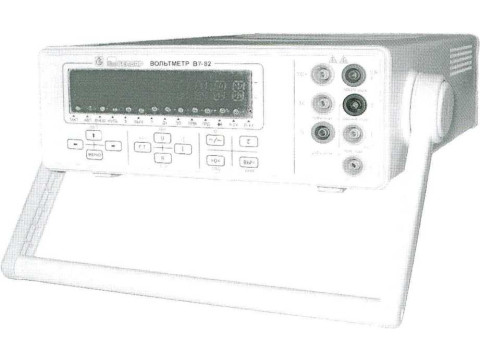

Вольтметры универсальные В7-82

Номер в ГРСИ РФ:	РБ 03 13 2790 07
Раздел:	Средства измерений электрических величин [13]
Категория:	Вольтметры
Производитель / заявитель:	ОАО "Минский приборостроительный завод", г. Минск

Скачать

Описание типа РБ 03 13 2790 07 [2007-01-01]

rb-03-13-2790-07_2007-01-01.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Вольтметры универсальные В7-82 (далее - вольтметры) предназначены для измерения напряжения постоянного тока и силы постоянного тока, среднего квадратического значения напряжения переменного тока и среднего квадратического значения силы переменного тока, сопротивления постоянному току, частоты и периода электрических сигналов и обеспечивают математическую и логическую обработку результатов измерений.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 2790 07
Наименование	Вольтметры универсальные В7-82
Год регистрации	2007
Номер сертификата	4367
Дата регистрации	2007-01-18
Срок действия	-
Получатель сертификата	ОАО "Минский приборостроительный завод", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "Минский приборостроительный завод"

Адрес: 220600, г. Минск, пр-т. Независимости, 58

Контакты: 293-94-05 / 331-41-97 / belvar@open.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП. 1543 - 2006.

Поверители

Скачать

Описание типа РБ 03 13 2790 07 [2007-01-01]

rb-03-13-2790-07_2007-01-01.pdf

Скачать

Описание типа

Назначение Описание Основные технические и метрологические характеристики Знак Государственного реестра Комплектность Технические документы Заключение

Назначение

Вольтметры обеспечивают тестирование диодов и тестирование электрических цепей на соединение накоротко.

Вольтметры применяются для контроля и измерения электрических параметров при производстве радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях.

Вольтметры предназначены для эксплуатации как в лабораторных, так и в цеховых условиях с диапазоном рабочих температур от минус 30 °C до плюс 50 °C.

Вольтметры применяются также для работы в составе информационно-измерительных систем через интерфейс типа канал общего пользования (КОП) и через интерфейс типа “Стык С2”.

Описание

Принцип действия вольтметров основан на преобразовании измеряемой величины в нормированное значение постоянного напряжения с последующим его преобразованием аналого-цифровым преобразователем (АЦП) интег рирующего типа в цифровой эквивалент.

Вольтметр состоит из изолированной от корпуса аналоговой части и неизолированной цифровой части. Обмен сигналами между этими частями осуществляется по двум линиям электронной связи. Аналоговая часть вольтметра расположена в герметичном отсеке.

Основой аналоговой части является АЦП, построенный на принципе щиротно-импульсной мсдуляции.

Цифровая часть вольтметров представляет собой устройство управления микропроцессорное, обеспечивающее обработку результатов измерений, вывод их на индикацию и обмен информацией с внешними устройствами через интерфейсы.

Внешний вид вольтметров приведен на рисунке 1.

Место нанесения на вольтметрах оттиска новерительного клейма и поверительного клейма наклейки приведено в приложении А. / / \ '

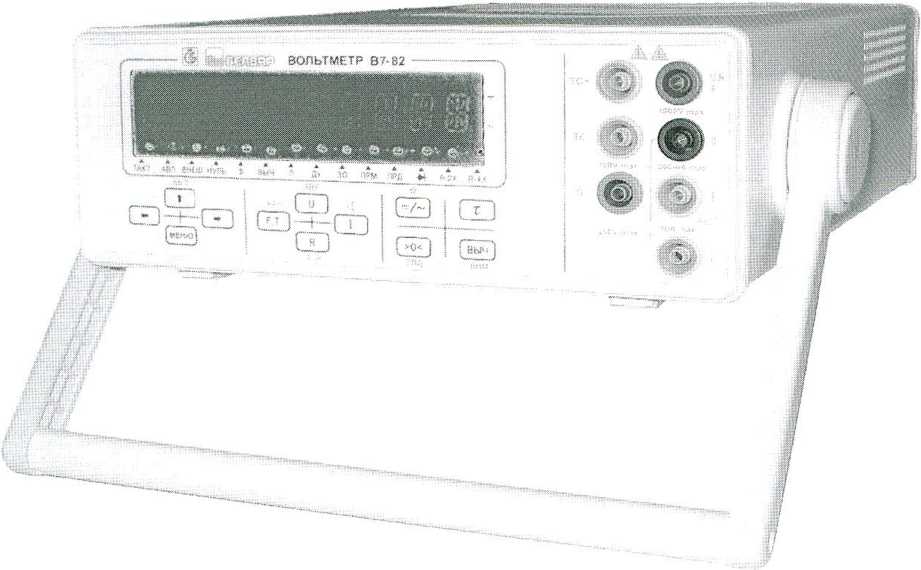

Рисунок 1 - Внешний вид вольтметра универсального В7-82.

Основные технические и метрологические характеристики

Измерение напряжения постоянного тока положительной и отрицательной полярности от 10 мкВ до 1000 В:

- конечные значения диапазонов измерений 200 мВ, 2, 20, 200, 1000 В;

- пределы допускаемой основной погрешности приведены в таблице 1.

Таблица 1

ик	Цена единицы младшего разряда	Пределы (положительный и отрицательный) допускаемой основной погрешности
200 мВ	1 мкВ (10 мкВ)	0,01 % от U + 0,002 % от UK (0,01 % от U+ 0,01 % от UK)
2 В	10 мкВ (100 мкВ)	0,008 % от U + 0,002 % от UK (0,008 % от U + 0,01 % от UK)
20 В	100 мкВ (1 мВ)	0,01 % от U + 0,002 % от UK (0,01 % от U+ 0,01 % от UK)
200 В	1 мВ (10 мВ)	0,01 % от U + 0,002 % от UK (0,01 % от U+ 0,01 % от Uк)
1000 В	10 мВ (100 мВ)	0,01 % от U + 0,005 % от UK (0,01 % от U + 0,02 % от UK)
Примечания 1 В таблице 1 и далее: - U (I, R, F, Т) - значение измеряемого напряжения (тока, сопротивления, частоты, периода); - UK (IK, RK FK, TJ - конечное значение диапазона измерения. 2 Пределы допускаемой основной погрешности нормируются для формата индикации 5(5 десятичных разряда, в скобках - для формата индикации 4,5 десятичных разряда. ............... .....И

Измерение среднего квадратического значения напряжения переменного тока от 1 мВ до 700 В:

- диапазон частот от 20 Гц до 1 МГц;

- конечные значения диапазонов измерений 200 мВ; 2, 20, 200, 700 В;

- пределы допускаемой основной погрешности при измерении напряжения переменного тока синусоидальной формы приведены в таблице 2.

Таблица 2

ик	Цена единицы младшего разряда	Пределы (положител пог	ьный и отрицательный) допускаемой основной эешности в диапазоне частот
		от 20 до 60 Гц включ.	св. 60 Гц до 20 кГц включ.	св. 20 до 100 кГц включ.
200 мВ	1 мкВ (10 мкВ)	0,6 % от U+ 0,1 % от UK (0,6 % от U+ 0,1 %отПк)	0,3 % от U+ 0,1 %otUk (0,3 % от U+ 0,1 % от UK)	0,6 % от и + 0,2 % от ик (0,6 % от U + 0,2 % от UK)
2 В	10 мкВ (100 мкВ)
20 В	100 мкВ (1 мВ)
200 В	1 мВ (10 мВ)
700 В	10 мВ (100 мВ)	0,6 % от U + 0,4 % от UK (0,6 % от U + 0,4 % от UK)	0,3 % от U + 0,4 % от UK (0,3 % от U + 0,4 % от UK)	Не нормируется
		св. 100 до 300 кГц включ.	св. 300 кГц до 10 МГц включ.
200 мВ	1 мкВ (10 мкВ)	0,6 % от и+ 0,1 %отик (0,6 % от U + 0,1 %otUk)	0,3 % от и+ 0,1 % от ик (0,3 % от и + 0,1 % от UK)
2 В 1	10 мкВ (100 мкВ)
20 В	100 мкВ (1 мВ)
200 В	1 мВ (10 мВ)	Не нормируется	Не нормируется
700 В	10 мВ (100 мВ)

Примечания

1 Пределы допускаемой основной погрешности нормируются для измеряемых напряжений U на частотах f:

- U> 0,005 UK,fom 20Гцдо100 кГц;

- U> 0,05 UK, fom 50 кГц до 1 МГц.

2 Измерение напряжения на диапазоне измерения с конечным значением Uk 700 В нормируется в диапазоне частот от 20 Гц до 5 кГц.

Пределы допускаемой основной погрешности вольтметров при измерении среднего квадратического значения напряжения переменного тока несинусоидальной формы в диапазоне частот от 20 Гц до 25 кГц с коэффициентом амплитуды Ка < 3 и длительностью импульса т > 20 мкс не превышают более чем на 1,5 % пределов допускаемой основной погрешности при измерении среднего квадратического значения напряжения переменного тока синусоидальной формы.

Измерение силы постоянного тока от 0,2 мкА до 10 А:

- конечные значения диапазонов измерений 200 мкА; 2, 20, 200 мА; 10 А;

- пределы допускаемой основной погрешности приведены в таблице 3.

Таблица 3

1к	Цена единицы младшего разряда	Пределы (положительный и отрицательный) допускаемой основной погрешности
200 мкА	1 нА (10 нА)
2 мА	10 нА (100 нА)
20 мА	100 нА (1 мкА)	0,1 % от I + 0,05 % от 1к
200 мА	1 мкА (И) мкА)	(0,1 % от I + 0,05 % от 1к)
2 А	10 мкА (100 мкА)
10 А	100 мкА (1 мА)

Измерение среднего квадратического значения силы переменного тока от 10 мкА до 10 А:

- диапазон частот от 20 Гц до 5 кГц;

- конечные значения диапазонов измерений 200 мкА; 2, 20, 200 мА в диапазоне частот от 20 Гц до 5 кГц и 2, 10 А в диапазоне частот от 20 Гц до 1 кГц;

- пределы допускаемой основной погрешности приведены в таблице 4.

Таблица 4

1к	Цена единицы младшего разряда	Пределы (положительный и отрицательный) допускаемой основной погрешности в диапазоне частот
1к	Цена единицы младшего разряда	от 20 до 40 Гц включ.	св. 40 Гц до 5 кГц включ.
200 мкА	1 нА (10 нА)	0,7 % от I + 1 % от 1к (0,7 % от I + 1 % от 1к)	0,5 % от I + 1 % от 1к (0,5 % от I + 1 % от 1к)
2 мА	10 нА (100 нА)	0,6 % от 1 + 0,15 % от 1к (0,6 % от 1 +0,15 % от 1к)	0,3 % от 1 + 0,15 % от 1к (0,3 % от I+ 0,15 % от 1к)
20 мА	100 нА (1 мкА)	0,7 % от I + 0,3 % от 1к (0,7 % от 1 + 0,3 % от 1к)	0,5 % от I + 0,3 % от 1к (0,5 % от I + 0,3 % от 1к)
200 мА	1 мкА (10 мкА)	0,6 % от 1 + 0,15 % от Гк (0,6 % от 1 +0,15 % от 1к)	0,3 % от I + 0,15 % от 1к (0,3 % от 1 + 0,15 % от 1к)
2 А*	10 мкА (100 мкА)	0,7 % от I + 0,3 % от 1к (0,7 % от I + 0,3 % от 1к)	0,5 % от I + 0,3 % от 1к (0,5 % от I + 0,3 % от 1к)
10 А*	100 мкА (1 мА)	0,7 % от I + 0,3 % от 1к (0,7 % от I + 0,3 % от 1к)	0,5 % от I + 0,3 % от 1к (0,5 % от I + 0,3 % от 1к)

Примечания

I Погрешность вольтметра нормируется при 1 > 0,05 1к.

2 * - погрешность вольтметра на диапазонах измерения с конечными значениями

2; 10 А нормируются в диапазоне частот от 20 Гц до 1 кГц.

Измерение сопротивления постоянному току от 1 Ом до 2 ГОм:

- конечные значения диапазонов измерений 200 Ом; 2, 20, 200 кОм; 2, 20, 200 Мом; 2 ГОм;

- пределы допускаемой основной погрешности приведены в таблице 5.

Таблица 5

Rk	Цена единицы младшего разряда	Пределы (положительный и отрицательный) допускаемой основной погрешности
200 Ом	1 мОм (10 мОм)	0,05 % от R + 0,003 % от Rk (0,05 % от R + 0,01 % от Rk)
2 кОм	10 мОм (100 мОм)
20 кОм	100 мОм (1 Ом)
200 кОм	1 Ом (10 Ом)
2 МОм	10 Ом (100 Ом)
20 МОм	100 Ом (1 кОм)	0,1 % от R + 0,01 % от Rk (0,1 % от R+■ 0,015 % от Rk)
200 МОм	1 кОм (10 кОм)	0,2 % от R + 0,02 % от Rk (0,2 % от R + 0,02 % от Rk)
2 ГОм	10 кОм (100 кОм)	±(0,5 + 0,0025Rx) %

* Пределы допускаемой основной погрешности для форматов индикации 4,5 и 5,5 десятичных । разрядов, где Rx - значение измеряемого сопротивления, МОм.

Измерение частоты синусоидальных и импульсных сигналов от 5 Гц до 10 МГц:

- конечное значение диапазона измерений 10 000 000 Гц;

амплитуда напряжения входного синусоидального сигнала:

1) от 1 до 20 В в диапазоне измеряемых частот от 5 Гц до 1,9 МГц;

2) оз' 2 до 20 В в диапазоне измеряемых частот от 1,9 до 10 МГц;

3) от 20 до 150 В в диапазоне измеряемых частот от 5 Гц до 100 кГц;

- амплитуда напряжения входного импульсного сигнала от 2 до 12 В в диапазоне измеряемых частот от 5 Гц до 5 МГц;

- длительность импульсов не менее 0,1 мкс;

- скважность импульсов не более 100;

- пределы допускаемой основной погрешности при измерении частоты синусоидальных и импульсных сигналов приведены в таблицах 6 и 7 соответственно.

Таблица 6

Fk, Гц	Значение измеряемой частоты синусоидального сигнала	Цена единицы младшего разряда, Гц	Пределы (положительный и отрицательный) допускаемой основной погрешности
10 000 000	От 5 Гц до 1,9 МГц включ.	1	0,005 % от F + 0,0001 % от Fk
10 000 000	Св. 1,9 до 10 МГц включ.	1	0,05 % от F + 0,0005 % от Fk

Таблица 7

Fk, Гц

Значение измеряемой частоты импульсного сигнала

Цена единицы младшего разряда, Гц

Пределы (положительный и отрицательный) доп^'рйаемр^.ид основной погрешности' \’

10 000 0000

От 5 Гц до 5 МГц включ.

—......— ■ [f f \

0,005 % от F + 0,00002Жот Fk

Измерение периода синусоидальных и импульсных сигналов от 4 мкс до 200 мс: - конечное значение диапазона измерений 200 000 мкс;

- амплитуда напряжения входного синусоидального сигнала:

1) от 1 до 20 В в диапазоне измеряемых периодов от 4 мкс до 200 мс;

2) от 20 до 150 В в диапазоне измеряемых периодов от 1 10 мкс до 200 мс;

- амплитуда напряжения входного импульсного сигнала от 2 до 12 В в диапазоне измеряемых периодов от 4 мкс до 200 мс;

- длительность импульсов не менее 0.1 мкс:

- скважность импульсов нс более 100;

- пределы допускаемой основной погрешности приведены в таблице 8.

Таблица 8

Тк. мкс	Цена единицы младшего разряда, мкс	Пределы (положительный и отрицательный) допускаемой основной погрешности
200 000	1	0,02 % от Т + 0,001 %отТк

Пределы допускаемой дополни тельной погрешности вольтметров oi изменения температуры окружающей среды на каждые 10 °C не превышают пределов допускаемой основной погрешности при межповерочном интервале 12 мес.

Питание от сети переменного тока:

- напряжением

(230 ±23) В;

(50 ±0,5) Гц.

20 В-А.

284х103x353 мм.

6,5 кг.

от минус 30 до плюс 50 °C;

до 90 % при плюс 30 °C;

от 60,0 до 106.7 кПа.

15 000 ч.

4 ч.

КОН. «Стык С2».

12 программ математической обработки результатов измерений

- частотой

Потребляемая мощность, не более

Габаритные размеры, не более

Масса, не более

Рабочие условия эксплуатации вольтметров:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

Наработка на отказ, не менее

Гамма-процентный ресурс (у = 95 %), не менее

Время восстановления рабочего состояния, не более Интерфейсы

Сервисные функции

Знак Государственного реестра

Знак Государственного реестра наносится на переднюю панель вольтметров методом шелкографии и на титульный лисз руководства но эксплуатации типографским методом.
