Устройства сбора и передачи данных АИСЭ-1.03
| Номер в ГРСИ РФ: | РБ 03 13 2757 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | РУП «Гродноэнерго», г. Гродно, Республика Беларусь |
Устройство сбора и передачи данных АИСЭ-1.03 ТУ BY 500157188.001-2006 (далее - устройство) предназначено для преобразования сигналов от счетчиков электрической энергии с цифровым выходом (далее - счетчиков), хранения, отображения и передачи информации на верхний уровень в структуре многоуровневых автоматизированных систем учета и контроля электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2757 16 |
| Наименование | Устройства сбора и передачи данных АИСЭ-1.03 |
| Год регистрации | 2016 |
| Номер сертификата | 10341 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2021-03-31 |
| Получатель сертификата | Филиал "Предприятие средств диспетчерского и технологического управления" (ПСДТУ) РУП "Гродноэнерго", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
Филиал "Предприятие средств диспетчерского и технологического управления" (ПСДТУ) РУП "Гродноэнерго"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1520-2006. |
Поверители
Скачать
|
Описание типа РБ 03 13 2757 16 [2016-06-01]
rb-03-13-2757-16_2016-06-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2757 16 [2014-10-09]
rb-03-13-2757-16_2014-10-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2757 16 [2011-09-21]
rb-03-13-2757-16_2011-09-21.pdf
|
Скачать |
Описание типа
Назначение
Устройство сбора и передачи данных АИСЭ-1.03 ТУ BY 500157188.001-2006 (далее - устройство) предназначено для преобразования сигналов от счетчиков электрической энергии с цифровым выходом (далее - счетчиков), хранения, отображения и передачи информации на верхний уровень в структуре многоуровневых автоматизированных систем учета и контроля электроэнергии.
Область применения - в составе автоматизированных систем технического и коммерческого учета электроэнергии и систем контроля и управления технологическими процессами на промышленных предприятиях и объектах энергосистемы.
Описание
В состав устройства входит вычислительный модуль, источник питания, преобразователи интерфейсов RS-485/RS-232, модули коммуникации, клеммная колодка, шкаф.
Устройство осуществляет взаимодействие по интерфейсу RS-485 со счетчиками следующих типов:
- Счетчики электрической энергии переменного тока статические “Гран-Электро СС-301” ТУ РБ 100832277.001-2001 РБОЗ 13 1316 01 (изготовитель - НПОО «Гран-система-С», г. Минск);
- Счетчики электрической энергии переменного тока статические “Гран-Электро СС-301” ТУ РБ 100832277.001-2001 РБ 03 13 1316 04 (изготовитель - филиал РУП «Гродноэнер-го» - предприятие средств диспетчерского и технологического управления (ПСДТУ), г. Гродно).
- Счетчики статические активной энергии однофазные “Гран-Электро СС 101” ТУ BY 100832277.004-2006 РБ 03 13 2946 06 (изготовитель - НПОО «Гран-система-С», г. Минск);
- Счетчики статические активной энергии однофазные “Гран-Электро СС 101” ТУ BY 100832277.004-2006 РБ 03 13 2946 07 (изготовитель - филиал РУП «Гродноэнер-го» - предприятие средств диспетчерского и технологического управления (ПСДТУ), г. Гродно).
Устройство имеет модификации в зависимости от количества интерфейсов RS-485 Формирование обозначения модификаций устройства представлено на рисунке 1. ' , ’
Принцип действия устройства заключается в преобразовании цифровых сигналов от счетчиков электрической энергии в значения параметров электрической энергии (приращение энергии за сутки, приращение энергии за месяц, средняя мощность за последние 3 мин и т.д.), накоплении, хранении, отображении на экране монитора и передаче на верхний уровень многоуровневых автоматизированных систем учета и контроля электроэнергии.
Программное обеспечение ВУ.ЯМИБ.00001-01 обеспечивает:
- параметризацию устройства;
- контроль состояния устройства и целостности данных;
- управление сбором, обработкой и накоплением информации от счетчиков;
- прием и исполнение команд верхнего уровня.
Рисунок 1 - Схема обозначения модификаций устройства

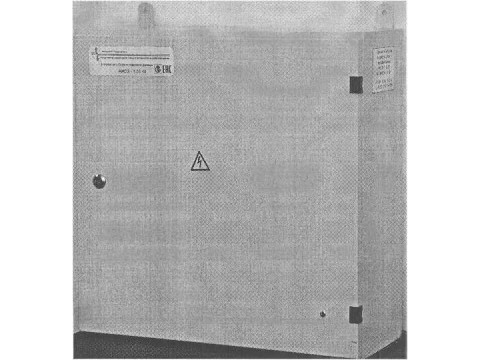

Общий вид устройства представлен на рисунке 2.

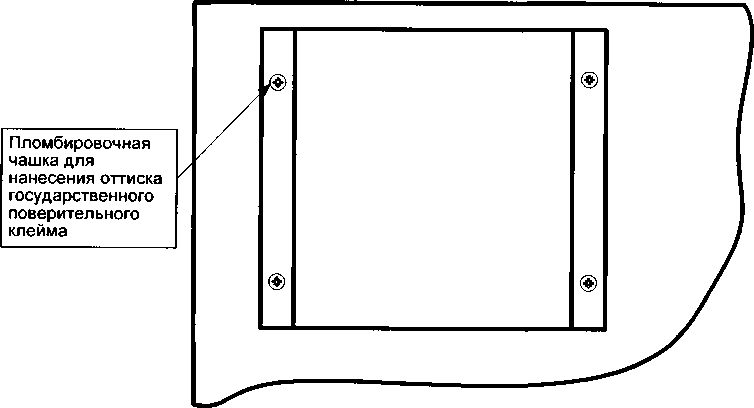

Схема пломбирования устройства для ограничения несанкционированного доступа к регулировочным элементам с обозначением мест для нанесения государственного поверительного клейма-наклейки и оттиска государственного поверительного клейма приведена в Приложении А.

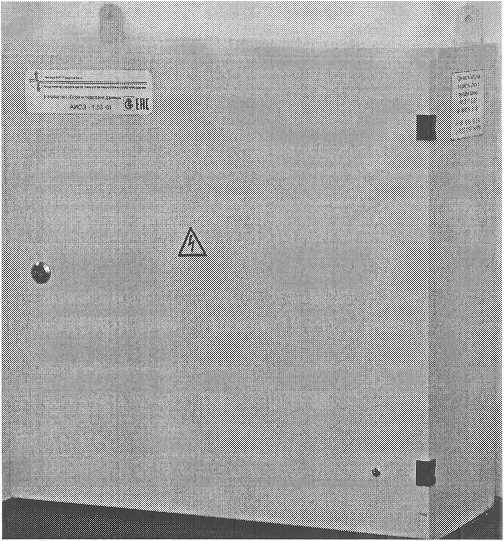

Рисунок 2 - Общий вид устройства
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики устройства указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение параметра |
|
Количество входных каналов (каналы связи со счетчиками электрической энергии по цифровым интерфейсам) на один интерфейс RS 485 |
ДО 32 |
|
Количество выходных каналов (каналы связи с системой верхнего уровня по интерфейсу RS 232 и по локальной сети «Ethernet») |
2 |
|
Пределы допускаемой относительной погрешности преобразования по каналу учета, % |
±0,1 |
|
Пределы допускаемой относительной погрешности накопления энергии в группах за сутки, % |
±0,1 |
|
Допускаемая абсолютная погрешность встроенных часов за сутки, с, не более |
±5 |
|
Напряжение питания от сети переменного тока, В, с частотой (50 ± 1) Гц |
230 ± 23 |
|
Сохранение информации при пропадании сетевого напряжения, мес., не менее |
6 |
|
Периоды опроса счетчиков, в зависимости от параметров |
30 с, 3, 30 мин. |
|
Количество тарифных зон суток (с возможностью перекрытия), не менее |
8 |
|
Дискретность задания границ тарифных зон, мин. |
30 |
|
Количество тарифных сезонов, не менее |
12 |
|
Время установления рабочего режима, мин., не более |
5 |
|
Время непрерывной работы |
не ограничено |
|
Потребляемая мощность, В А, не более |
60 |
|
Габаритные размеры, мм, не более |
620x610x225 |
|
Масса, кг, не более |
35 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 54 |
|
Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002 |
класс оборудования I |
|
Средняя наработка на отказ, ч, не менее |
35000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
Знак Государственного реестра наносится на титульные листы эксплуатационной документации и на этикетку типографским способом. Ламинированная этикетка наклеивается на лицевую панель устройства.
Комплектность
Комплект поставки представлен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Устройство сбора и передачи данных АИСЭ-1.03 |
1 |
|
Устройство сбора и передачи данных АИСЭ-1.03. Паспорт |
1 |
|
Устройство сбора и передачи данных АИСЭ-1.03. Руководство по эксплуатации |
1 |
|
Устройство сбора и передачи данных АИСЭ-1.03. Методика поверки |
1 |
|
Упаковка |
1 |
Нормативные документы
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ТУ BY 500157188.001-2006 Устройство сбора и передачи данных АИСЭ-1.03. Технические условия.
МРБ МП. 1520-2006 Устройство сбора и передачи данных АИСЭ-1.03. Методика поверки.
Заключение
Устройство сбора и передачи данных АИСЭ-1.03 соответствует требованиям ТУ BY 500157188.001-2006 и ГОСТ 12997-84.
Межповерочный интервал - не более 24 месяцев при применении в сфере законодательной метрологии.
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,
230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56
факс +375 152 64 31 29, тел. +375 152 75 59 78
Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 г.
