Комплексы программно-технические измерительные РЕТОМ-51
| Номер в ГРСИ РФ: | РБ 03 13 2438 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «НПП «Динамика», г. Чебоксары |
Комплексы программно-технические измерительные РЕТОМ-51 (далее - комплексы) предназначены для измерения напряжения постоянного и переменного тока, интервалов времени, а также воспроизведения напряжения и силы переменного и постоянного тока, частоты и времени.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2438 15 |
| Наименование | Комплексы программно-технические измерительные РЕТОМ-51 |
| Год регистрации | 2015 |
| Номер сертификата | 9604 |
| Дата регистрации | 2015-01-29 |
| Срок действия | 2019-08-20 |
| Получатель сертификата | ООО "НПП "ДИНАМИКА", г. Чебоксары, Россия (RU) |
Производитель / Заявитель
ООО "НПП "ДИНАМИКА"
Адрес: 428015, Чувашская республика, г. Чебоксары, ул. Анисимова, д. 6
Контакты: (8352) 58-07-13, 45-81-26, info@retom.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: 4258-015-13092133 МП (2009 г.) для средств измерений изготовленных до 01.07.2014; БРГА.441323.031 МП (2014 г.) для средств измерений изготовленных после 01.07.2014. |
| Признание поверки | Первичная при выпуске из производства: Чувашский ЦСМС (номер реестра - №044, шифр поверительного клейма - АР)(НТК №01-11). |
Поверители
Скачать
|
Описание типа РБ 03 13 2438 15 [2010-02-26]
rb-03-13-2438-15_2010-02-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2438 15 [2015-05-04]
rb-03-13-2438-15_2015-05-04.pdf
|
Скачать |
Описание типа
Назначение
Комплексы программно-технические измерительные РЕТОМ-51 (далее - комплексы) предназначены для измерения напряжения постоянного и переменного тока, интервалов времени, а также воспроизведения напряжения и силы переменного и постоянного тока, частоты и времени.
Описание
Принцип работы комплексов в режиме воспроизведения основан на цифро-аналоговом преобразовании массива цифровых выборок тока и напряжения, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов тока и напряжения. В режиме измерения принцип работы заключается в аналого-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Комплексы применяются в качестве калибраторов напряжения и силы переменного тока, для проверки характеристик параметров настройки электромеханических, полупроводниковых, микропроцессорных реле и панелей релейной защиты и автоматики (РЗА) при эксплуатации энергетических объектов в различных областях промышленности.
Комплексы могут быть использованы для:
- генерации трёхфазного тока, трёхфазного напряжения, в том числе и напряжения 3Uo, управляемых как независимо друг от друга по модулю, фазе и частоте, так и взаимозависимо при имитации различного вида аварий. Это позволяет в ручном и автоматическом режимах проверять характеристики устройств РЗА при различных аномальных режимах работы энергосистем;
- выполнения поиска как статистических, так и динамических параметров срабатывания защиты;
- имитации различных режимов работы внешних элементов схем защиты, создавая корректные условия для проверки различных ее функций;
- приёма и обработки поступающих дискретных и аналоговых сигналов, контроля реакции защиты на текущее воздействие;
- измерения временных характеристик защиты;
- выполнения проверки защиты при различных уровнях напряжения питания;
- осциллографирования как выдаваемых, так и внешних сигналов, сопоставления с данными регистратора дискретных сигналов;
- измерения величины постоянного и переменного напряжения, силы постоянного и переменного тока, частоты, фазового угла между сигналами;
- имитации различных режимов работы оперативного питания защиты (имитатор аккумуляторной батареи).
Комплексы включают в себя устройство РЕТОМ-51 (далее - устройство) и программное обеспечение.
Устройство работает под управлением персонального компьютера (ПК) и программного обеспечения (ПО) «РЕТОМ-51».
Конструктивно устройство РЕТОМ-51 выполнено в переносном корпусе типа «чемодан» с ручкой, которая фиксируется в нескольких положениях, являясь опорой при работе с устройством.
лист № 2 всего листов 7
Для предотвращения несанкционированного доступа к внутренним частям устройства в местах стыков верхней и нижней крышек и корпуса наклеиваются голографические наклейки. Внешний вид устройства представлен на рисунке 1.
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Комплексы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Внешнее IIO («РЕТОМ-51»), устанавливаемое на персональный компьютер, позволяет сконфигурировать устройство для проведения испытаний, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Изменение ПО возможно только в заводских условиях.
Таблица 1 - Характеристики ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
Встроенное ПО РЕТОМ-51 |
rt\vin52.xxx |
не ниже 2.40.0 |
|
11рограмма «РЕТОМ-51» |
Retom51 .exe |
не ниже 3.0.8 |
I
Места пломбирования

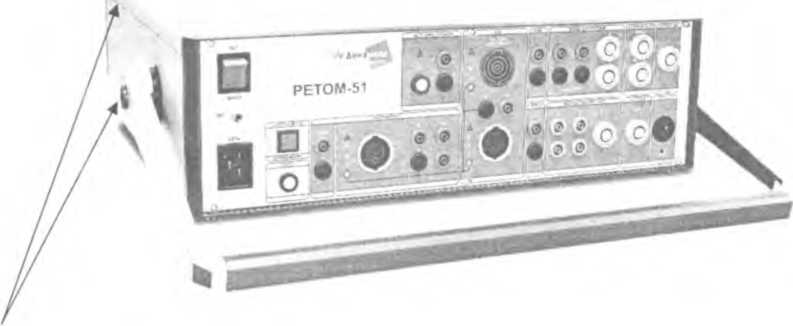

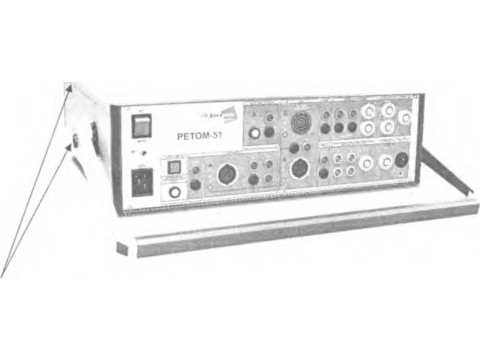

Рис. 1 - Внешний вид устройства РЕТОМ-51
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2, 3. Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
ИСТОЧНИКИ ТОКА | |
|
Количество источников, шт. |
3 |
|
Диапазон воспроизведения силы переменного тока одного источника, А |
от 0,010 до 36 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
±(0,004х + 0,00004Хк) |
|
Диапазон воспроизведения силы постоянного тока (три источника параллельно), А |
от 0,030 до 30 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока (три источника параллельно), А |
±(0,005х + 0,0001Хк) |
|
Пределы допускаемой дополнительной погрешности воспроизведения силы переменного и постоянного тока, обусловленной изменением температуры окружающей среды, — не более 0,5 предела основной погрешности на каждые 10 °C от нормальной температуры (20 ± 5) °C | |
|
ИСТО ЧНИКИ НАПРЯЖЕНИЯ | |
|
Количество источников, шт. |
4 независимых (из них 1 с изолированной нейтралью) |
|
Диапазон воспроизведения напряжения переменного тока одного источника, В |
от 0,03 до 135 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
±(0,004х + 0,00004Хк) |
|
Диапазон воспроизведения напряжения постоянного тока (два источника последовательно), В |
от 0,06 до 380 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока (два источника последовательно), В |
±(0,004х + 0,00004Хк) |
|
Пределы допускаемой дополнительной погрешности воспроизведения напряжения переменного и постоянного тока, обусловленной изменением температуры окружающей среды, - не более 0,5 предела основной погрешности на каждые 10 °C от нормальной температуры (20 ± 5) °C | |
|
ИСТОЧНИКИ ТОКА И НАПРЯЖЕНИЯ | |
|
Диапазон частот воспроизводимых сигналов тока, Гц |
от 1 до 1000 |
|
Диапазон частот воспроизводимых сигналов напряжения, Гц |
от 1 до 2100 |
|
Пределы допускаемой абсолютной погрешности установки частоты, Гц, в диапазоне частот от 45 до 65 Гц |
± 0,0002 |
|
Пределы допускаемой абсолютной погрешности установки частоты, Гц, в диапазонах частот от 1 до 45 Гц и от 65 до 2100 Гц |
±0,01 |
|
Диапазон установки угла фазового сдвига синусоидального сигнала на промышленной частоте 50 Гц, градус |
от 0 до 359,999 |
|
Пределы допускаемой абсолютной погрешности установки угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц), градус |
0,3 |
|
ИСТОЧНИК НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА (ОПЕРАТИВНОГО ПИТАНИЯ) | |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 130 до 264 |
|
Пределы допускаемой основной относительной погрешности воспроизведения напряжения постоянного тока, % |
± 1,0 |
|
Пределы допускаемой дополнительной погрешности воспроизведения напряжения постоянного тока, обусловленной изменением температуры окружающей среды, - не более 0,5 предела основной погрешности на каждые 10 °C от нормальной температуры (20 ± 5) °C | |
|
МИЛЛИСЕКУНДОМЕР | |
|
Диапазон измерения, с |
от 0,001 до 99999 |
|
Пределы допускаемой абсолютной погрешности измерения времени, мс |
±(0,001х+0,3) |
|
АНАЛОГОВЫЕ ВХОДЫ | |
|
Количество входов, шт. |
2 |
|
Номинальная частота сигнала, Гц |
50 |
|
Диапазоны измерения напряжения постоянного и переменного тока, В |
от 0,5 до 5; от 5 до 500 |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного и постоянного тока, В |
±(0,005х + 0,0001Хк) |
|
Пределы допускаемой дополнительной погрешности измерения напряжения постоянного и переменного тока, обусловленной изменением температуры окружающей среды, - не более 0,5 предела основной погрешности на каждые 10 °C от нормальной температуры (20 ± 5) °C | |
|
Примечание - В формулах основной погрешности принято обозначение: х - измеренное значение, Хк - конечное значение диапазона изменения (верхний предел) | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха при 25 °C, не более - высота над уровнем моря, м, не более |
от 1 до 40 80% 2000 |
|
Питание устройства РЕТОМ-51 - частота сети, Гц - напряжение сети, В |
от 45 до 65 от 198 до 264 |
|
Габаритные размеры (с ручкой) ШхВхГ, мм, не более |
510 х 180 х 475 |
|
Масса, кг, не более |
19 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
Знак утверждения типа наносится на панели устройства методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 4 - Комплектность
|
№№ п/п |
Наименование |
Кол-во |
|
1 |
Устройство РЕТОМ-51 |
1 шт. |
|
2 |
Комплект запасных частей и принадлежностей |
1 шт. |
|
3 |
Диск с ПО |
1 шт. |
|
4 |
Руководство по эксплуатации |
1 экз. |
|
5 |
Руководство пользователя |
1 экз. |
|
6 |
Методика поверки |
1 экз. |
|
7 |
Паспорт |
1 экз. |
Поверка
осуществляется в соответствии с документом «Комплексы программно-технические измерительные РЕТОМ-51. Методика поверки» БРГА.441323.031 МП, утвержденным ФГУП «ВНИИМС» в июне 2014 г.
Основные средства поверки и их основные метрологические характеристики приведены в таблице 5.
Таблица 5 - Основные средства поверки
|
Наименование типа средства измерения |
Тип средства измерений |
Диапазон (пределы) воспроизведения/ измерения |
Основная погрешность (класс точности) |
|
Вольтметр универсальный |
В7-78/1 |
Напряжение переменного тока: 0,1; 1; 10; 100; 750 В; Частота: от 10 Гц до 100 кГц; |
не более ± (0,06% Хизм +400 е.м.р.) |
|
Напряжение постоянного тока: 0,1; 1; 10; 100; 1000 В |
не более ± (0,005% Хизм +35 е.м.р.) | ||
|
Амперметр переменного тока |
ЦА 8500/1 |
Сила переменного тока: 0,1; 0,25; 0,5; 1; 2,5 А |
0,1 |
|
Амперметр переменного тока |
ЦА 8500/2 |
Сила переменного тока: 2,5; 5; 10; 20; 50 А |
0,1 |
|
Миллиамперметр |
Д50145 |
Сила переменного тока: 25; 50 мА |
0,2 |
|
Вольтамперметр |
М2044 |
Сила постоянного тока: 300 мА; 0,75; 1,5; 3,0; 7,5; 15; 30 А |
0,2 |
|
Частотомер универсальный |
GFC-8010Н |
Частота от 0,1 Гц до 120 МГц |
не более ±(5Ч0'6-Еизм + е.м.р.) |
|
Измеритель разности фаз |
Ф2-34 |
Угол фазового сдвига сигналов от 0 до 360° |
не более ±0,1° |
|
Измеритель параметров реле |
Ф291 |
10000 мс; 100000 мс |
± [0,005+0,004(Хпред/хизм -1)] |
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Комплексы программно-технические измерительные РЕТОМ-51. Руководство по эксплуатации» БРГА.441323.031 РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 ■ 10'16 ... 30 А».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10'8 до 25 А в диапазоне частот 20 - 1Т06 Гц».
МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот ГЮ'2 - ЗТО9 Гц».
ТУ 4258-015-13092133-2004 «Комплексы программно-технические измерительные РЕТОМ-51.
Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
