Дифрактометры рентгеновские ДРОН-8 предназначены для измерения интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте, для решения задач рентгенодифракционного и рентгеноструктурного анализа материалов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 11 4688 15
Наименование	Дифрактометры рентгеновские ДРОН 8
Год регистрации	2015
Номер сертификата	9609
Дата регистрации	2015-01-29
Срок действия	2019-07-22
Получатель сертификата	НПП "Буревестник", ОАО, г. Санкт-Петербург, Россия (RU)

Производитель / Заявитель

НПП "Буревестник", ОАО

Адрес: пр. Малоохтинский, д. 68, 195112, г. Санкт-Петербург

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Метрологически обеспечены на территории Республики Беларусь при условии предоставления заказчиком ГСО дифракционных свойств кристаллической решетки ПРИ-7а (оксид алюминия) (ГСО 8631-2004), допущенных к применению в Республике Беларусь в установленном порядке.
Методика поверки	Поверка проводится по: Яб1.210.078 РЭ (2009 г.) для средств измерений, изготовленных до 01.07.2014; Яб1.210.078 РЭ (2014 г.) для средств измерений, изготовленных после 01.07.2014.
Признание поверки	Первичная при выпуске из производства и периодическая: ВНИИМ им. Д.И.Менделеева (номер реестра - 3065, шифр поверительного клейма - В)(НТК №06-11).

Поверители

Скачать

	Описание типа РБ 03 11 4688 15 [2015-05-05] rb-03-11-4688-15_2015-05-05.pdf	Скачать
	Описание типа РБ 03 11 4688 15 [2011-09-30] rb-03-11-4688-15_2011-09-30.pdf	Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия прибора основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометре используется фокусирующая схема Брегга-Брентано. Расходящийся пучок рентгеновских лучей отражается от группы плоскостей с индексами hkl, параллельных плоскости образца, и фокусируется на приемной щели детектора.

Дифрактометр представляет собой стационарный прибор. Конструктивно он выполнен в виде в виде стойки питания и управления, в котором на направляющих располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных (БУСД) с информационным дисплеем, блок управления приводом (БУП). На стойке питания и управления в специальной защите от прямого и отраженного рентгеновского излучения трубки на основании располагается стойка дифрактометрическая, включающая в себя вертикальный двухкружный тета-тета гониометр, рентгеновскую трубку в защитном кожухе с программно-управляемой электромагнитной заслонкой, блок детектирования и коллимационную систему с щелевыми устройствами.

Регистрация дифракционной картины осуществляется при синхронном угловом перемещении детектора и рентгеновской трубки вокруг оси гониометра. Положение плоскости образца при этом сохраняется горизонтальным.

Управление дифрактометром, сбор данных и их обработка осуществляются с помощью внешнего персонального компьютера.

Внешний вид дифрактометра показан на рисунке 1. С целью предотвращения несанкционированного доступа высоковольтный блок и блоки управления БУСД и БУП дифрактометра пломбируются. Места установки пломб показаны на рисунке 2.

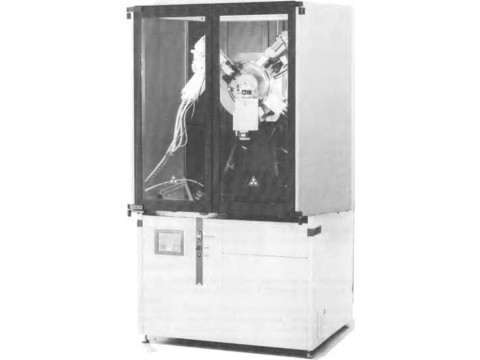

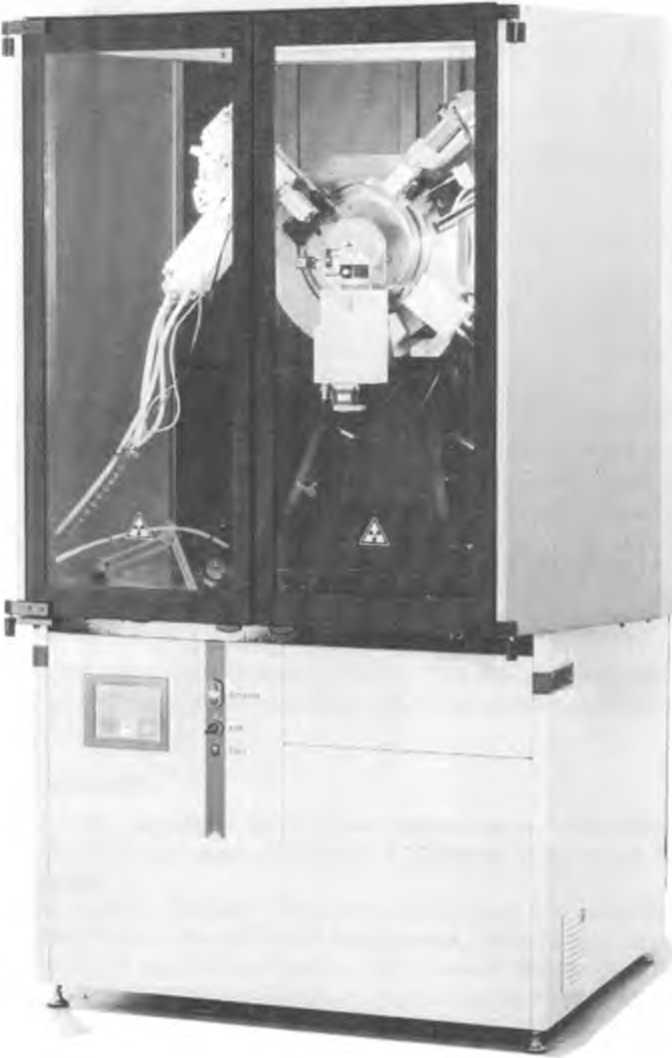

Рисунок 1 - Дифрактометр рентгеновский ДРОН-8. Внешний вид.

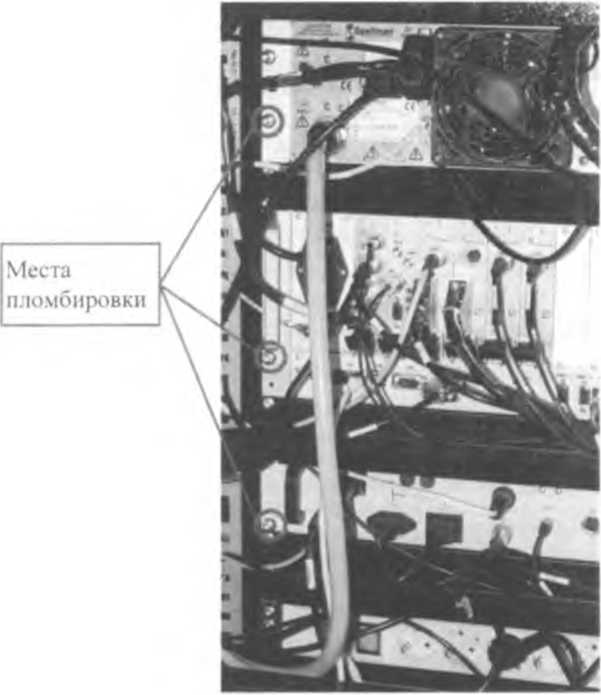

Рисунок 2 - Дифрактометр рентгеновский ДРОН-8. Вид сзади при открытых дверях стойки питания и управления Места пломбировки от несанкционированного доступа.

Программное обеспечение

Дифрактометры оснащены автономным программным обеспечением для управления дифрактометром и для сбора, обработки и хранения полученных данных, состоящим из пяти программ.

Программа верхнего уровня - "Программный комплекс DataCol (ДРОН-8)" - устанавливается с компакт-диска на внешнем управляющем ПК и предназначена для выбора конфигурации аппарата и для осуществления сбора данных при непрерывном или пошаговом сканировании поли кристаллических и монокристаллических объектов.

Программа среднего уровня - «Программный комплекс среднего уровня ДРОН-8» - установлена в промышленном ПК. расположенном в БУСД дифрактометра и предназначена для управления дифрактометром в режиме сервера. Дтя всех конфигураций и алгоритмов работы аппарата программа осуществляет управление всеми исполнительными механизмами дифрактометра и опционных приставок, обеспечивает реализацию полного цикла инициализации, контроль текущего состояния системы, сбор данных в процессе измерений. обнаружение и обработку аварийных ситуаций и передачу данных на компьютер оператора по линии ethemet в режиме асинхронною последовательного обмена данными.

Три программы нижнего уровня:

- «Программа нижнего уровня: контроллер усилителя-дискриминатора»;

- «Программа нижнего уровня: контроллер двигателя»;

- «Программа нижнего уровня: контроллер преобразователя напряжений» также установлены в промышленном ПК, расположенном в БУСД дифрактометра, и предназначены соответственно:

- для обработки информации, поступающей от детектора рентгеновского излучения;

- для управления двигателями, входящими в состав дифрактометра, а также двигателями различных приставок и опций дифрактометра;

— для управления напряжением ФЭУ детектора, управления заслонкой и двигателем постоянного тока дифрактометра.

Идешификационные данньк программного обеспечения приведены в таблице 1.

Программное обеспечение является полностью метрологически значимым.

Уровень защиты ПО - «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 Идентификационные данные ПО дифрактометра

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный но-мер) программного обеспечения	Цифровой идентификатор программного обеспечения	Алгоритм вычисления цифрового идентификатора программного обеспечения
Программный комплекс Data Col (ДРОН-8)	DRON-8 Data collection	0.1.0.5	0x5802C37D	CRC32
Программный комплекс среднего уровня ДРОН-8	dron8-ml	0.2.3-1	0x7B5FFC30	CRC32
Программа нижнего уровня: контроллер усилителя-дискриминатора	usilitel-discriminator	0.0.1	0хА2	CRC-8
Программа нижнего уровня: контроллер двигателя	motordriver	0.0.1	ОхВВ	CRC-8
Программа нижнего уровня: контроллер преобразователя напряжений	preobra-zovatel napryazeni i	0.0.1	ОхбС	CRC-8

Технические характеристики

Метрологические и технические характеристики дифрактометра приведены в таблице 2.

Таблица 2. Основные метрологические и технические характеристики дифрактометра

Наименование характеристики	Значение характеристики
1 Диапазон углов поворота кронштейна рентгеновской трубки r3F, градус	от минус 5 до плюс 95°
2 Диапазон углов поворота кронштейна блока детектирования гЪ, градус	от минус 5 до плюс 165°
3 Пределы допускаемой абсолютной погрешности измерения угловых положений дифракционных максимумов, градус	±0,02
4 Предел допускаемой основной относительной погрешности измерения скорости счета импульсов рентгеновского излучения, %,	0,20
5 Изменение показаний дифрактометра по скорости счета импульсов рентгеновского излучения при изменении температуры окружающей среды на каждые 10 °C в рабочем диапазоне температур, %, не более	±2
6 Изменение показаний дифрактометра по скорости счета импульсов рентгеновского излучения при измененйи на ± 10 % напряжения питающей сети, %, не более	±0,8
7 Установившаяся скорость угловых перемещений кронштейнов рентгеновской трубки и блока детектирования, градус/мин, не менее	300
8 Напряжение питания от сети переменного тока частотой (50± 1) Гц, В	220±22
9 Потребляемая мощность, кВ-A, не более	5,5
10 Габаритные размеры (ДХШ><В), мм, не более	1350x1180x2230
11 Масса, кг, не более	750
12 Наработка на отказ, ч, не менее	10 000
13 Средний срок службы, лет, не менее	10
14 Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон атмосферного давления, кПа относительная влажность при 25 °C, %, не более	от 10 до 35 от 84 до 107 80

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на фирменную планку прибора, расположенную на задней стенке дифрактометра, фотохимическим методом.

Комплектность

Комплектность дифрактометра приведена в таблице 3.

Таблица 3. Комплектность дифрактометра

Трубка рентгеновская типа БСВ*, конструктивное исполнение 3	1 шт.
Блок детектирования сцинтилляционный	1 шт.
Блок управления и сбора данных	1 шт.
Блок управления приводом	1 шт.
Стойка дифрактометрическая	1 шт.
Стойка питания и управления	1 шт
Защита	1 шт.
Комплект запасных частей, инструмента, принадлежностей и сменных частей в соответствии с ведомостью ЗИП	1 комплект
Комплект монтажных частей	1 комплект
Программный комплекс DataCol (ДРОН-8). Установочный комплект	1 шт. (на компакт-диске)
Комплект эксплуатационной документации согласно ведомости эксплуатационных документов	1 комплект
Ведомость эксплуатационных документов^	1 экз.

* Допускается комплектация дифрактометра рентгеновской трубкой типа БСВ27, БСВ28 или БСВ29 с необходимым зеркалом анода и соответствующим бета-фильтром.

Поверка

осуществляется по методике поверки в составе руководства по эксплуатации ЯБ 1.210.078 РЭ (раздел 8), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в мае 2014 г.

Основные средства поверки - государственный стандартный образец дифракционных свойств кристаллической решетки ГСО 9464-2009 или иной стандартный образец с метрологическими характеристиками не хуже указанного.
