Дифрактометры рентгеновские ДРОН-7
| Номер в ГРСИ РФ: | РБ 03 11 4655 11 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Дифрактометры |
| Производитель / заявитель: | ОАО НПП "Буревестник", г. Санкт-Петербург |
Дифрактометры рентгеновские ДРОН-7 предназначены для измерения интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте, для решения задач рентгенодифракционного и рентгеноструктурного анализа материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 4655 11 |
| Наименование | Дифрактометры рентгеновские ДРОН-7 |
| Год регистрации | 2011 |
| Номер сертификата | 7524 |
| Дата регистрации | 2011-12-01 |
| Срок действия | 2016-05-18 |
| Получатель сертификата | НПП "Буревестник", ОАО, г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
НПП "Буревестник", ОАО
Адрес: пр. Малоохтинский, д. 68, 195112, г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при условии предоставления ГСО дифракционных свойств кристаллической решетки ПРИ-7а (оксид алюминия) (ГСО 8631-2004), допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится в соответствии с разделом Яб1.210.077 РЭ, утвержденным в 2011 г. |
| Признание поверки | Первичная при выпуске из производства и периодическая (при отсутствии необходимых ГСО): ВНИИМ им. Д.И.Менделеева (номер реестра - №065, шифр поверительного клейма - В)(НТК №04-11). |
Поверители
Скачать
|
Описание типа РБ 03 11 4655 11 [2012-05-18]
rb-03-11-4655-11_2012-05-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4655 11 [2011-06-09]
rb-03-11-4655-11_2011-06-09.pdf
|
Скачать |
Описание типа
Назначение
Дифрактометры рентгеновские ДРОН-7 предназначены для измерения интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте, для решения задач рентгенодифракционного и рентгеноструктурного анализа материалов.
Описание
Дифрактометр представляет собой стационарный прибор. Конструктивно он выполнен в виде приборного каркаса, в котором на направляющих располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных, блок управления приводом. На приборном каркасе в специальной защите от прямого и отраженного рентгеновского излучения трубки располагается стойка дифрактометрическая, включающая в себя горизонтальный двукружный гониометр, рентгеновскую трубку в защитном кожухе с программно управляемой электромагнитной заслонкой, блок детектирования и коллимационную систему с щелевыми устройствами.
Принцип действия прибора основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометре используется фокусирующая схема Брегга-Брентано. Расходящийся пучок рентгеновских лучей отражается от группы плоскостей с индексами hkl, параллельных плоскости образца, и фокусируется на приемной щели детектора.
Регистрация дифракционной картины осуществляется при синхронном угловом перемещении держателя образца и блока детектирования вокруг оси гониометра, причем для обеспечения условий фокусировки скорость поворота детектора вдвое больше скорости поворота образца. Кожух рентгеновской трубки при этом остается неподвижным.
Управление дифрактометром, сбор данных и их обработка осуществляются с помощью внешнего персонального компьютера.

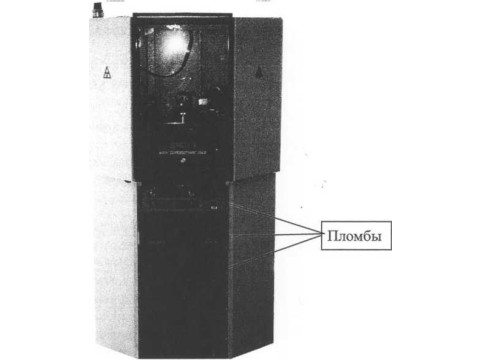

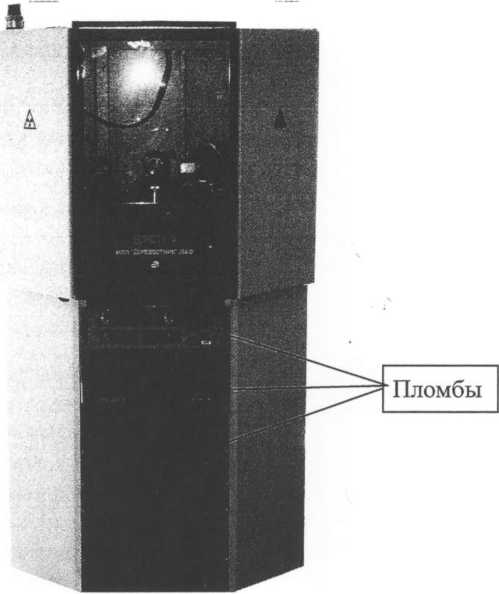

Внешний вид дифрактометра с указанием мест пломбировки от несанкционированного доступа показан на рисунке 1.
Рисунок 1 - Дифрактометр рентгеновский ДРОН-7 с указанием мест пломбировки от несанкционированного доступа.
Программное обеспечение
Программное обеспечение предназначено для управления дифрактометром и для сбора, обработки и хранения полученных данных.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программный комплекс управления и сбора данных дифрактометров общего назначения -Data Collection |
Программа верхнего уровня “Сбор данных - DataCol” Программа нижнего уровня - “Программа нижнего уровня ДРОН-7” |
Яб 00133-01 Версия 7.00.111 Версия 0.2.2 |
0x8E2D91E6 0x1890 |
CRC32 Poly:4CllDB7 Init:FFFFFFFF ReflnrT RefOut:T XorOut:FFFFFFFF Name:CRC-16;Width:16; Poly:0x8005; Init:0xFFFF; ReflniTrue; RefOut: True;XorOut: OxFFFF |
Структура ПО включает в себя программу верхнего уровня, предназначенную для сбора данных и установленную на внешнем ПК, и программу нижнего уровня, установленную в процессорной плате блока управления и сбора данных дифрактометра.
Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей компьютера.
Программное обеспечение является метрологически значимым, поскольку определяет процесс управления прибором и алгоритм проведения измерений на нем.
Уровень защиты ПО относится к категории С по МИ 3286-2010.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон измерений углов дифракции 23, градус |
от минус 100 до 165 |
|
2 Диапазон измерений углов дифракции 3, градус |
от 0 до 360 |
|
3 Пределы допускаемой абсолютной погрешности измерения угловых положений дифракционных максимумов, градус |
±0,02 |
|
4 Пределы допускаемой основной аппаратурной погрешность при измерении скорости счета импульсов рентгеновского излучения, %, не более |
0,25 |
|
5 Изменение скорости счета импульсов рентгеновского излучения при изменении температуры окружающей среды на каждые 10 °C в рабочем диапазоне температур, %, не более |
±2 |
|
6 Изменение скорости счета импульсов рентгеновского излучения при изменении напряжения питающей сети на ± 10 %, не более |
±0,8 |
|
7 Установившаяся скорость угловых перемещений блока детектирования и образца, градус/мин, не менее |
500 |
|
8 Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220+22 |
|
9 Потребляемая мощность, кВ'А, не более |
5,5 |
|
10 Габаритные размеры (ДхЩхВ), мм, не более |
1100x1050x1 800 |
|
11 Масса, кг, не более |
500 |
|
12 Средний срок службы, лет, не менее |
10 |
|
13 Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон атмосферного давления, кПа относительная влажность при 25 °C, %, не более |
от 10 до 35 от 84 до 107 80 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на фирменную планку прибора, расположенную на задней стенке дифрактометра, фотохимическим методом.
Комплектность
Трубка рентгеновская типа БСВ*, конструктивное исполнение 3 Блок детектирования сцинтилляционный БДС-25-04Б Блок управления и сбора данных Блок управления приводом Каркас приборный Стойка дифрактометрическая Комплект запасных частей, инструмента, принадлежностей и сменных частей в соответствии с ведомостью ЗИП
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 комплект
Комплект монтажных частей 1 комплект
Программный комплекс управления и сбора данных дифракто-
метров общего назначения. Установочный комплект. Программа , ' ч
Data Collection. (на компакт-диске)
Комплект эксплуатационной документации согласно ведомости .
J 1 комплект
эксплуатационных документов Ведомость эксплуатационных документов 1 экз.
* Допускается комплектация рентгеновской трубкой типа БСВ27, БСВ28 или БСВ29 с необходимым зеркалом анода и соответствующим бета-фильтром.
Поверка
осуществляется по методике поверки в составе руководства по эксплуатации Я61.210.077 РЭ (раздел 8), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в марте 2011 г. Основные средства поверки - государственный стандартный образец дифракционных свойств кристаллической решетки (оксид алюминия, SRM 1976а), ГСО 9464-2009 или иной стандартный образец с метрологическими характеристиками не хуже образца, указанного выше.
Сведения о методиках (методах) измерений приведены в разделе 7 руководства по эксплуатации Я61.210.077 РЭ
Нормативные документы
Технические условия ТУ 4276-049-00227703-2006
Рекомендации к применению
в области охраны окружающей среды, обеспечения безопасных условий, охраны труда и при оценке соответствия продукции обязательным требованиям, установленным законодательством Российской Федерации.
