Дифрактометр рентгеновский POWDIX 600 № 08AB0071W06

Назначение

Дифрактометр рентгеновский POWDIX 600 № 08АВ0071W06 (далее - дифрактометр) предназначен для измерения интенсивностей и углов дифракции рентгеновского излучения на поликристаллических объектах.

Область применения: горнодобывающая, химическая, целлюлозно-бумажная, цементная, пищевая, фармацевтическая и другие отрасли промышленности, а также экология, судебно-экспертная деятельность и наука.

Описание

Принцип действия дифрактометра основан на явлении дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества.

Источником рентгеновского излучения является вакуумированная трубка со стеклянным баллоном и массивным заземленным анодом. Рентгеновское излучение от рентгеновской трубки, направленное и скорректированное на исследуемый материал, отражается от кристаллографических плоскостей исследуемого материала и фокусируется с помощью парафокусной оптической схемы. Регистрация рентгеновского излучения осуществляется линейным полупроводниковым детектором гибридного счета фотонов.

В приборах реализована вертикальная 0-0 оптическая схема Брэгга-Брентано. Регистрация дифрактограммы осуществляется путем синхронного вращения расположенных на плечах гониометра рентгеновской трубки и линейного детектора вокруг неподвижного образца либо с постоянной скоростью, либо с постоянным шагом.

Комплексная радиационная защита дифрактометра обеспечивает безопасные условия работы и исключает возможность облучения людей прямым пучком излучения благодаря стационарной защите и многоуровневой электронной системе безопасности. Конструктивно дифрактометр выполнен в виде единого блока в настольном исполнении. Конструкция дифрактометра предусматривает возможность анализа объектов разного размера. Работой приставок и режимами работы детектора и рентгеновской трубки управляет контроллер. Заводской номер изделия по системе нумерации изготовителя и дата выпуска (месяц, год) указываются на маркировочной табличке способом, обеспечивающим качественное изображение в течение всего срока службы дифрактометра, маркировочная табличка закрепляется на задней панели дифрактометра.

Управление дифрактометром осуществляется с помощью автоматизированного рабочего места (АРМ) оператора посредством программного обеспечения (ПО) Pow-DiXCon. работающего в среде операционной системы Windows, установленного на рабочих компьютерах, которые управляют работой дифрактометра, отображают результаты, обрабатывают, передают и хранят полученные данные. ПО PowDiXCon является полностью метрологически значимым.

ПО Almaz включает автоматический поиск дифракционных пиков, качественный анализ, количественный анализ методом корундовых чисел, уточнение параметров решетки методами уточнения полного профиля Ритвельда, Поли, Ле Бейла, также в ПО входит база дифракционных данных COD, ICDD PDF. ПО Almaz метрологически значимым не является.

Влияние ПО учтено при нормировании метрологических характеристик дифрактометра.

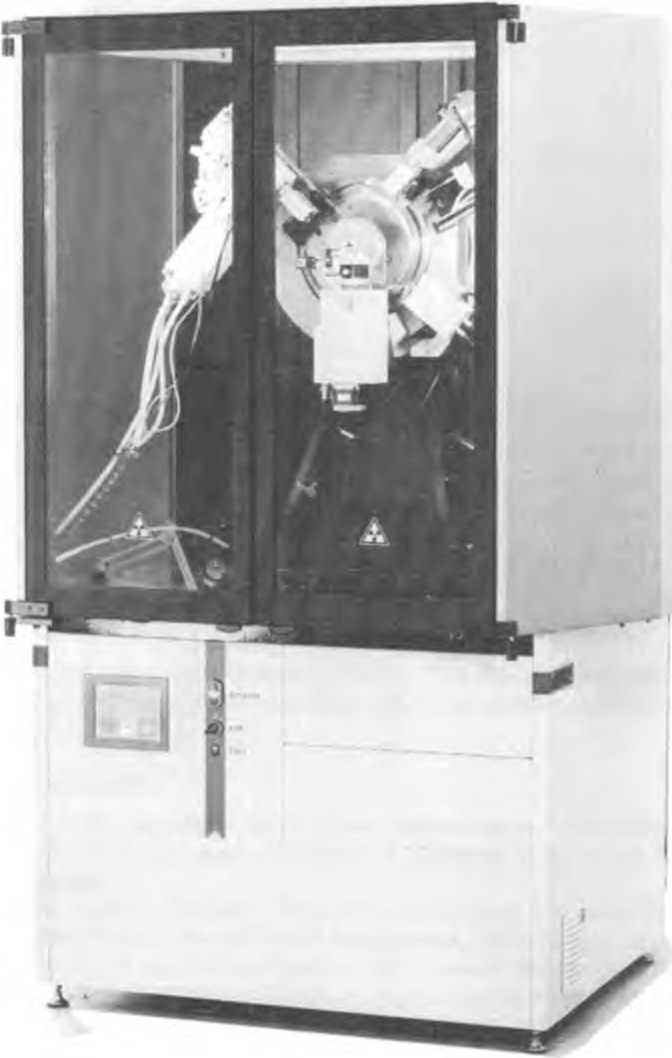

Фотографии общего вида средств измерений представлены в приложении 1.

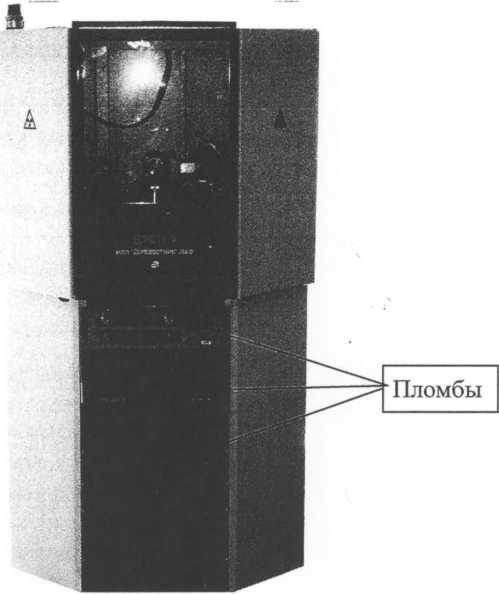

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на лицевую панель дифрактометра и на титульный лист руководства по эксплуатации.

Поверка осуществляется по МРБ МП.3272-2022 «Система обеспечения единства измерений Республики Беларусь. Дифрактометры рентгеновские POWDIX 600. Методика поверки».

Сведения о методиках (методах) измерений: приведены в документе «Дифрактометр рентгеновский POWDIX 600. Руководство по эксплуатации», раздел 7.3.

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

ТУ BY 100054851.067-2022 «Дифрактометр рентгеновский POWDIX 600. Технические условия»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

методику поверки:

МРБ МП.3272-2022 «Система обеспечения единства измерений Республики Беларусь. Дифрактометры рентгеновские POWDIX 600. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4___________________________________________________________________________

Наименование и тип средств поверки

Термогигрометр UniTess ТНВ1________________________________________________

Стандартный образец дифракционных свойств кристаллической решетки оксида алюминия, экземпляр SRM 1976с_____________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дифрактометр рентгеновский POWDIX 600 № 08AB0071W06 соответствует требованиям ТУ BY 10005485 1.067-2022, ТР ТС 020/2011, ТР ТС 004/201 1.
