Преобразователи измерительные постоянного тока ЭП8556

Назначение

Преобразователи измерительные постоянного тока ЭП8556 (далее - ИП) предназначены для линейного преобразования одного или двух входных сигналов постоянного тока в один или два унифицированных выходных сигнала постоянного тока.

ОБЛАСТЬ ПРИМЕНЕНИЯ

ИП применяются для контроля токов электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

ИП могут изготавливаться со встроенным интерфейсом RS-485 для обмена информацией в цифровом коде с персональной ЭВМ или автоматизированной системой.

Описание

Принцип действия ИП основан на преобразовании аналогового входного сигнала постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение в цифровой форме передается по интерфейсу RS-485, а также преобразуется в аналоговый выходной сигнал постоянного тока.

Функция преобразования ИП имеет следующий вид:

/вых. i ~ К'Авх. i + /вых. н,                                  ( 1)

Где /вых. i ~ значение выходного сигнала в проверяемой точке, mA;

Авх. i - значение входного сигнала в проверяемой точке, mA или mV;

/вых. н - начальное значение диапазона изменений выходного сигн;

К - коэффициент преобразования, определяемый по формуле (2)/

Государственный реестр 1 средств измерений J \ Республик Беларусь / \ Для документов/

где 1вЫх. к - конечное значение диапазона изменений выходного сигнала, mA;

Авх. к - конечное значение диапазона измерений входного сигнала, mA или mV.

В зависимости от диапазонов входных и выходных сигналов, диапазонов изменений сопротивления нагрузки, значений времени установления выходного сигнала, количества входов и выходов ИП имеют 26 модификаций.

ИП ЭП8556/1, ЭП8556/3, ЭП8556/5, ЭП8556/7, ЭП8556/9, ЭП8556/11, ЭП8556/13, ЭП8556/14, ЭП8556/15, ЭП8556/17, ЭП8556/19, ЭП8556/21, ЭП8556/23, ЭП8556/25 включаются в измерительную цепь непосредственно, или через измерительные преобразователи с аналоговым выходным сигналом. ИП ЭП8556/2, ЭП8556/4, ЭП8556/6, ЭП8556/8, ЭП8556/10, ЭП8556/12, ЭП8556/16, ЭП8556/18, ЭП8556/20, ЭП8556/22, ЭП8556/24, ЭП8556/26 включаются в измерительную цепь через стандартные шунты постоянного тока с номинальным напряжением 75 mV или 100 mV.

ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных колодок, двух или трех печатных плат (в зависимости от модификации ИП) с элементами схемы и трансформатора питания. Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. В клеммных колодках размещены контакты для подключения внешних цепей.

Схема пломбировки ИП от несанкционированного доступа и указание мест для нанесения оттисков клейм ОТК и поверителя, приведены в приложении А.

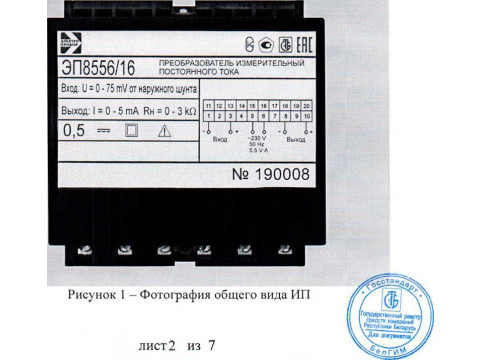

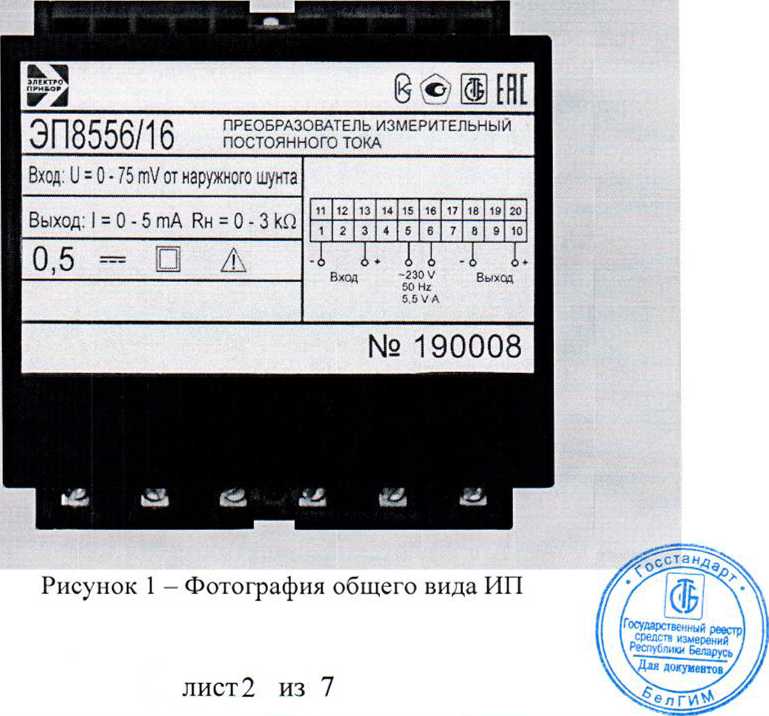

Фотография общего вида ИП приведена на рисунке 1.

Программное обеспечение

ИП оснащены встроенным программным обеспечением (далее - ПО).

ПО является метрологически значимым и метрологические характеристики ИП определены с его учетом. ПО хранится в энергонезависимой памяти микроконтроллера ИП. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.

Конструкция ИП исключает возможность несанкционированного влияния на ПО ИП и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1                                             __________________________

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны входных и выходных сигналов, диапазоны изменений сопротивления нагрузки, количество входов и выходов соответствуют значениям, приведенным в таблице 2.

Для модификаций ИП с несколькими входами и выходами характеристики приведены для каждого входа и выхода.

Каждая модификация ИП с интерфейсом RS-485 обеспечивает передачу информации в цифровом коде.

Таблица 2

•чифствеиный реесто уД^я докумеятоя7

Класс точности ИП - 0,5.

Пределы допускаемой основной приведенной погрешности ИП ± 0,5 % от нормирующего значения выходного сигнала.

Пределы допускаемых дополнительных погрешностей ИП:

а) ± 0,4 % - при изменении температуры окружающего воздуха от (20 ± 2) °C до минус 40 °C или плюс 55 °C на каждые 10 °C;

б) ± 1,0 % - при воздействии относительной влажности (95 ± 3) % при температуре 35 °C;

в) ± 0,5 % - при воздействии внешнего однородного магнитного поля постоянного тока с магнитной индукцией 0,5 гпТ при самом неблагоприятном направлении магнитного поля;

г) ± 0,25 % - при изменении напряжения питания от номинального до минимального и максимального значений для всех вариантов питания;

д) ± 0,5 % - при воздействии переменной составляющей входного сигнала амплитудой до 15 % конечного значения диапазона измерений входного 50 до 400 Hz (для ЭП8556/1 - ЭП8556/14).

лист4 из 7

Питание ИП осуществляется по одному из вариантов:

- от сети переменного тока напряжением от 207 до 253 V с номинальным значением 230 V, частотой (50 ± 0,5) Hz;

- от сети переменного тока напряжением от 80 до 265 V с номинальным значением 230 V, частотой (50 ± 0,5) Hz или от сети постоянного тока напряжением от 105 до 300 V с номинальным значением 230 V;

- от сети постоянного тока напряжением от 37 до 72 V с номинальным значением 48 V;

- от сети постоянного тока напряжением от 19 до 36 V с номинальным значением 24 V;

- от сети постоянного тока напряжением от 10 до 18 V с номинальным значением 12 V;

- от сети постоянного тока напряжением от 4,8 до 5,6 V с номинальным значением 5 V.

Мощность потребляемая ИП:

- от сети питания переменного тока, V-A, не более: 5,5;

- от сети питания постоянного тока, W, не более: 4,0;

- от измерительной цепи, по каждому входу, W, не более: 0,005.

Время установления рабочего режима ИП, не более: 0,5 h.

Пульсация выходного сигнала ИП на максимальной нагрузке, не более значений, указанных в таблице 3.

Таблица 3

Габаритные размеры ИП, mm, не более:

- 110x120x125;

- 110x120x136 (при креплении на DIN-рейку 35 mm).

Масса ИП, kg, не более: 0,8.

Рабочие условия эксплуатации ИП:

- температура окружающего воздуха от минус 40 °C до плюс 55 °C;

- относительная влажность до 95 % при 35 °C.

Средний срок службы ИП, лет, не менее: 15.

Гарантийный срок эксплуатации ИП, месяцев: 18.

Средняя наработка на отказ ИП, h, не менее: 50000.

Знак утверждения типа

Знак утверждения типа наносится на крышку корпуса ИП методом офсетной печати и на эксплуатационную документацию типографским способом.

Комплектность

Комплект поставки ИП приведен в таблице 4.

Таблица 4

Обозначение ЗЭП.499.877 ЗЭП.499.877 РЭ МП.ВТ. 140-2006 ЗЭП.499.877-01 ПС

_________________Наименование_________________ Преобразователь измерительный постоянного тока ЭП8556 Руководство по эксплуатации________________________

Методика поверки

Количество

1 шт.

--;---»—

1 экз.

1 экз.

________________Паспорт____________________________________

Для партии ИП, предназначенных одному потребителю, количество

ководства по эксплуатации и методики поверки оговаривается при зак;

гу-

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ РБ 300080696.056-2000 "Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Технические условия".

ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия".

ТР ТС 004/2011 "О безопасности низковольтного оборудования".

ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

МП.ВТ. 140-2006 "Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Методика поверки".

Заключение

Преобразователи измерительные постоянного тока ЭП8556 соответствуют требованиям ТУ РБ 300080696.056-2000, ГОСТ 24855-81, ТР ТС 004/2011 и ТР ТС 020/2011.

Межповерочный интервал 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Государственные контрольные испытания проведены:

РУП "Витебский ЦСМС",

ул. Б. Хмельницкого, 20, 210015, г. Витебск.

Аттестат аккредитации № BY/112.02.6.0.0003.
