Преобразователи измерительные напряжения постоянного тока ЭП8557

Номер в ГРСИ РФ: РБ 03 13 1206 19
Раздел: Средства измерений электрических величин [13]
Производитель / заявитель: ООО «МНПП «Электроприбор», г. Витебск
Скачать
Описание типа РБ 03 13 1206 19 [2019-10-30]
rb-03-13-1206-19_2019-10-30.pdf
Скачать
Описание типа РБ 03 13 1206 19 [2012-01-23]
rb-03-13-1206-19_2012-01-23.pdf
Скачать
Описание типа РБ 03 13 1206 19 [2014-11-06]
rb-03-13-1206-19_2014-11-06.pdf
Скачать
Нет данных о поставщике

Преобразователи измерительные напряжения постоянного тока ЭП8557 (далее - ИП) предназначены для линейного преобразования одного или двух входных сигналов напряжения постоянного тока в один или два унифицированных выходных сигнала постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 13 1206 19
Наименование Преобразователи измерительные напряжения постоянного тока ЭП8557
Год регистрации 2019
Номер сертификата 12477
Дата регистрации 2019-03-26
Срок действия 2024-03-26
Получатель сертификата ООО "МНПП "Электроприбор", г. Витебск, Республика Беларусь (BY)
Производитель / Заявитель

ООО "МНПП "Электроприбор"

Адрес: 210001, г. Витебск, ул. Зеньковой, 1.

Контакты: тел./факс (0212) 67-28-16 // electropribor@mail.ru

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится в соответствии с МП.ВТ.140-2006 (изменения №1-4).

Поверители

Скачать

Описание типа РБ 03 13 1206 19 [2019-10-30]
rb-03-13-1206-19_2019-10-30.pdf
Скачать
Описание типа РБ 03 13 1206 19 [2012-01-23]
rb-03-13-1206-19_2012-01-23.pdf
Скачать
Описание типа РБ 03 13 1206 19 [2014-11-06]
rb-03-13-1206-19_2014-11-06.pdf
Скачать

Описание типа

Назначение

Преобразователи измерительные напряжения постоянного тока ЭП8557 (далее - ИП) предназначены для линейного преобразования одного или двух входных сигналов напряжения постоянного тока в один или два унифицированных выходных сигнала постоянного тока.

ОБЛАСТЬ ПРИМЕНЕНИЯ

ИП применяются для контроля напряжений электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

ИП могут изготавливаться со встроенным интерфейсом RS-485 для обмена информацией в цифровом коде с персональной ЭВМ или автоматизированной системой.

Описание

Принцип действия ИП основан на преобразовании аналогового входного сигнала напряжения постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение в цифровой форме передается по интерфейсу R.S-485, а также преобразуется в аналоговый выходной сигнал постоянного тока.

Функция преобразования ИП имеет следующий вид:

1вых. i ~ К'Авх. i + 1вых. н,                                (1)

где 1вых, i - значение выходного сигнала в проверяемой точке, mA;

вых к вых II

(2)

А вхк

где 1вых. к - конечное значение диапазона изменений выходного сигнала, mA;

Авх. к - конечное значение диапазона измерений входного сигнала, V.

В зависимости от диапазонов входных и выходных сигналов, диапазонов изменений сопротивления нагрузки, значений времени установления выходного сигнала, количества входов и выходов ИП имеют 12 модификаций.

ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных колодок, двух или трех печатных плат (в зависимости от модификации ИП) с элементами схемы и трансформатора питания. Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. В клеммных колодках размещены контакты для подключения внешних цепей.

Схема пломбировки ИП от несанкционированного доступа и указание мест для нанесения оттисков клейм ОТК и поверителя, приведены в приложении А.

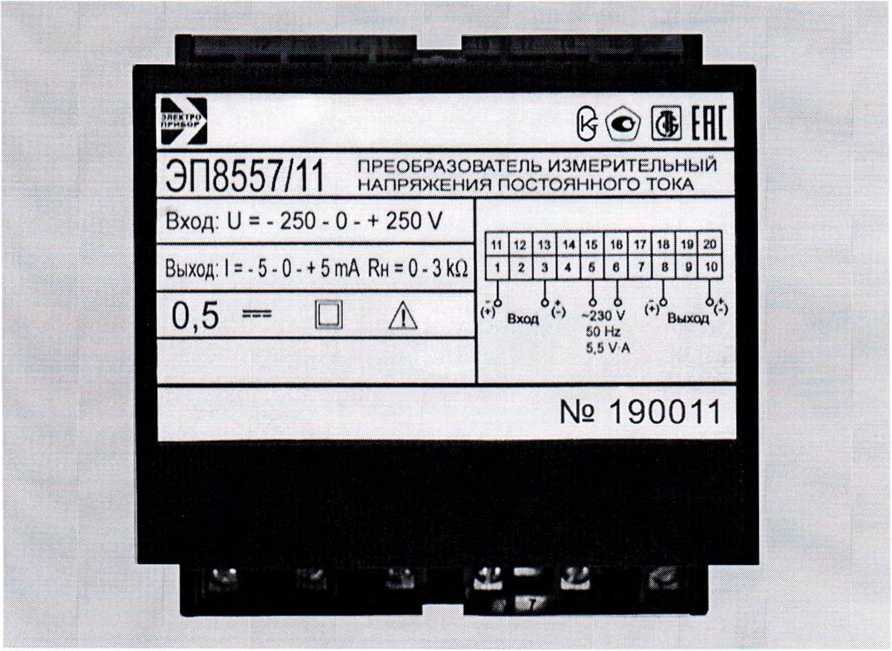

Фотография общего вида ИП приведена на рисунке 1.

Рисунок 1 - Фотография общего вида ИП

Программное обеспечение

ИП оснащены встроенным программным обеспечением (далее - ПО).

ПО является метрологически значимым и метрологические характеристики ИП определены с его учетом. ПО хранится в энергонезависимой памяти микроконтроллера ИП. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.

Конструкция ИП исключает возможность несанкционированного влияния на ПО ИП и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЕР 8556 57 v402

Номер версии (идентификационные номер ПО)

402

Цифровой идентификатор ПО

765В88СВ

Алгоритм вычисления цифрового идентификатора

CRC32

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны входных и выходных сигналов, диапазоны изменений сопротивления нагрузки, количество входов и выходов соответствуют значениям, приведенным в таблице 2.

Для модификаций ИП с несколькими входами и выходами характеристики приведены для каждого входа и выхода.

Каждая модификация ИП с интерфейсом RS-485 обеспечивает передачу информации в цифровом коде.

Таблица 2

[ала;

Тип и модификация ИП

Диапазон изме-рений входного сигнала, V

Выходной сигнал

Диапазон из-менений сопротивления нагрузки, Ш

Количество

диапазон изменений, mA

нормирующее значение, mA

входов

выходов

1

2

3

4

5

6

7

ЭП8557/1, ЭП8557/7

0-1 0-5 0-10 0-60 0-100 0-150 0-250 0-500 0-1000

0-5

5

0-3

1

1

ЭП8557/2, ЭП8557/8

4-20

20

0-0,5

ЭП8557/3, ЭП8557/9

0-5

5

0-3

1 или 2

2

ЭП8557/4, ЭП8557/10

4-20

20

0-0,5

ЭП8557/5, ЭП8557/11

-1 -0-+1

-5 - 0 - +5

-10-0-+10

-60 - 0 - +60 -100-0-+100 -150-0-+150 -250 - 0 - +250 -500-0-+500

-1000-0-+1000

-5-0- + 5 или

0 - 2,5 - 5

5

0-3

1

1

4-12-20

20

0-0,5

ЭП8557/6, ЭП8557/12

-5-0-+5 или

0 - 2,5 - 5

5

0-3

1 или 2

2

4-12-20

20

0-0,5

Примечания

- время установления выходного сигнала ИП ЭП8557/1 - ЭП8557/6 - 0,5 s;

- время установления выходного сигнала ИП ЭП8557/7 - ЭП8557/12 - 0,005 s;

- каждая модификация ИП изготавливается на один из диапазонов измерений вхддЯОпТс!

- каждая модификация ИП может изготавливаться со встроенным интерфей^^ТрМ

[Государств?нмый peecrnl I «елств

ХРеслуолики Беларусь/ \Д Я ЛокумевтиГ/

Класс точности ИП - 0,5.

Пределы допускаемой основной приведенной погрешности ИП ± 0,5 % от нормирующего значения выходного сигнала.

Пределы допускаемых дополнительных погрешностей ИП:

а) ± 0,4 % - при изменении температуры окружающего воздуха от (20 ± 2) °C до минус 40 °C или плюс 55 °C на каждые 10 °C;

б) ± 1,0 % - при воздействии относительной влажности (95 ± 3) % при температуре 35 °C;

в) ± 0,5 % - при воздействии внешнего однородного магнитного поля постоянного тока с магнитной индукцией 0,5 тТ при самом неблагоприятном направлении магнитного поля;

г) ± 0,25 % - при изменении напряжения питания от номинального до минимального и максимального значений для всех вариантов питания;

д) ± 0,5 % - при воздействии переменной составляющей входного сигнала амплитудой до 15 % конечного значения диапазона измерений входного сигнала частотой от 50 до 400 Hz (для ЭП8557/1 - ЭП8557/6).

Питание ИП осуществляется по одному из вариантов:

- от сети переменного тока напряжением от 207 до 253 V с номинальным значением 230 V, частотой (50 ± 0,5) Hz;

- от сети переменного тока напряжением от 80 до 265 V с номинальным значением 230 V, частотой (50 ± 0,5) Hz, или от сети постоянного тока напряжением от 105 до 300 V с номинальным значением 230 V;

- от сети постоянного тока напряжением от 37 до 72 V с номинальным значением 48 V;

- от сети постоянного тока напряжением от 19 до 36 V с номинальным значением 24 V;

- от сети постоянного тока напряжением от 10 до 18 V с номинальным значением 12 V;

- от сети постоянного тока напряжением от 4,8 до 5,6 V с номинальным значением 5 V.

Мощность потребляемая ИП:

- от сети питания переменного тока, V-A, не более: 5,5;

- от сети питания постоянного тока, W, не более: 4,0;

- от измерительной цепи, в зависимости от конечного значения диапазона измерений, по каждому входу, не более: 0,005 W, для 1 V;

0,01 W, для 5 V;

0,05 W для 10 V;

0,1 W для 60 V;

0,1 W для 100 V;

0,1 W для 150 V;

0,1 W для 250 V;

0,15 W для 500 V;

0,3 W для 1000 V.

Время установления рабочего режима ИП не более 0,5 h.

Пульсация выходного сигнала ИП на максимальной нагрузке, не указанных в таблице 3.

Описание типа средства измерений

Таблица 3

Диапазон изменения выходного сигнала, mA

Время установления выходного сигнала, s

Пульсация выходного сигнала, mV

0 - 5;-5 - 0- +5; 0-2,5 - 5

0,5

90

0,005

150

4-20; 4- 12-20

0,5

60

0,005

100

Габаритные размеры ИП, mm, не более:

- 110x120x125;

- 110x120x136 (при креплении на DIN-рейку 35 mm).

Масса ИП, kg, не более: 0,8.

Рабочие условия эксплуатации ИП:

- температура окружающего воздуха от минус 40 °C до плюс 55 °C;

- относительная влажность до 95 % при 35 °C.

Средний срок службы ИП, лет, не менее: 15.

Гарантийный срок эксплуатации ИП, месяцев: 18.

Средняя наработка на отказ ИП, h, не менее: 50000.

Знак утверждения типа

Знак утверждения типа наносится па крышку корпуса ИП методом офсетной печати и на эксплуатационную документацию типографским способом.

Комплектность

Комплект поставки ИП приведен в таблице 4.

Таблица 4

Обозначение

Наименование

Количество

ЗЭП.499.877

Преобразователь измерительный напряжения постоянного тока ЭП8557

1 шт.

ЗЭП.499.877 РЭ

Руководство по эксплуатации

1 экз.*

МП.ВТ. 140-2006

Методика поверки

1 экз.*

ЗЭП.499.877-02 ПС

Паспорт

I экз.

* Для партии ИП, предназначенных одному потребителю, количество экземпляров руководства по эксплуатации и методики поверки оговаривается при заказе.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ РБ 300080696.056-2000 "Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Технические условия".

ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия".

ТР ТС 004/2011 "О безопасности низковольтного оборудования".

ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

МП.ВТ. 140-2006 "Преобразователи измерительные постоянног^т€Ж^ЭП8556 и напряжения постоянного тока ЭП8557. Методика поверки".

Государс’йжый реестр! 1 средств измерений / \ Респуолилц Беларусь / \Для документов/

Заключение

Преобразователи измерительные напряжения постоянного тока ЭП8557 соответствуют требованиям ТУ РБ 300080696.056-2000, ГОСТ 24855-81, ТР ТС 004/2011 и ТР ТС 020/2011.

Межповерочный интервал 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Государственные контрольные испытания проведены: РУП "Витебский ЦСМС", ул. Б. Хмельницкого, 20, 210015, г. Витебск.

Аттестат аккредитации № BY/112.02.6.0.0003.
