Теплосчетчики ТЭСМА-104
| Номер в ГРСИ РФ: | РБ 03 10 6995 19 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "ТЭСМАРТ-промэнерго", г. Минск, |
|
Описание типа РБ 03 10 6995 19 [2020-02-27]
rb-03-10-6995-19_2020-02-27.pdf
|
Скачать |
Теплосчетчики предназначены для измерений, вычисления, индикации и регистрации:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6995 19 |
| Наименование | Теплосчетчики ТЭСМА-104 |
| Год регистрации | 2019 |
| Номер сертификата | 12506 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | ООО "ТЭСМАРТ-промэнерго", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "ТЭСМАРТ-промэнерго"
Адрес: ул. Якубовского, 70, ком.3, 220018, г. Минск
Контакты: тел.: +375 17 397-33-23; факс: +375 17 397-41-21
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2891-2019. |
Поверители
Скачать
|
Описание типа РБ 03 10 6995 19 [2020-02-27]
rb-03-10-6995-19_2020-02-27.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики предназначены для измерений, вычисления, индикации и регистрации:
- значений потребленного количества тепловой энергии в сфере законодательной метрологии;
- значений потребленного количества тепловой энергии объема и массы, а также других параметров систем теплоснабжения, горячего и холодного водоснабжения вне сферы законодательной метрологии.
Области применения: коммерческий и технологический учет на источниках тепловой энергии, предприятиях тепловых сетей, объектах жилищно-коммунального хозяйства и промышленных предприятиях; системы контроля и управления технологическими процессами; информационно-измерительные и диспетчерские системы.
Описание
Принцип действия теплосчётчиков ТЭСМА-104 основан на измерении объема, температуры и давления теплоносителя при помощи внешних измерительных преобразователей и последующем вычислении тепловой энергии путем обработки результатов измерений вычислителем.
Теплосчетчики состоят из:
- вычислителя (ИВБ);
- датчиков потока индукционного типа (ППР);
- датчиков температуры (ТС);
- расходомеров (ИП),
- датчиков избыточного давления (ДИД).
Теплосчетчики выпускаются в модификациях ТЭСМА-104.Х.Х.
Варианты модификаций, тип и количество измерительных кан^аа^приве-дены в таблице 1.
Таблица 1
|
\ Модификация Тип X. измерительного х. канала \ |
ТЭСМА-104.1.Х |
ТЭСМА-104.2.Х |
ТЭСМА-104.3.Х |
ТЭСМА-104.4.Х | ||||||||
|
1 |
2 |
1 |
2 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 | |
|
Количество каналов | ||||||||||||
|
Измерений расхода индукционный |
1 |
1 |
2 |
2 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Измерений температуры |
2 |
2 |
3 |
3 |
4 |
5 |
4 |
5 |
5 |
5 |
6 |
7 |
|
Измерений давления |
— |
2 |
— |
3 |
— |
4 |
— |
4 |
— |
4 |
6 |
— |
|
Измерений частоты |
— |
— |
— |
— |
2 |
2 |
1 |
1 |
2 |
2 |
6 |
4 |
Отношение постоянного значения расхода (qp) к нижнему пределу расхода (Qi) в каналах измерения расхода с ППР равно 250.
ИВБ обеспечивает измерение аналоговых сигналов от ППР, ТС и ДИД, частотно-импульсных сигналов от ИП с последующей обработкой, накоплением, хранением, индикацией на дисплее и выдачей на внешние устройства.
ППР могут изготавливаться как в компактной модификации, так и в раздельной (ПП), которая отличается выносной клеммной коробкой.
Подключаемые к вычислителю ИП должны иметь частотный или импульсный выходные сигналы.
Измерение температуры теплоносителя осуществляется путём измерения на ТС падения напряжения, пропорционального измеренной температуре, при протекании через него постоянного тока заданной величины. К теплосчетчикам могут подключаться ТС с номинальной статической характеристикой: Pt100 и П100 по ГОСТ 6651-2009 и СТБ EN 60751-2011.
Измерение давления осуществляется путём измерения силы постоянного тока, поступающего от ДИД, пропорционального избыточному давлению в трубопроводе.
Теплосчетчики ТЭСМА-104 имеют стандартные интерфейсы RS-232 и RS-485.
Типы ТС, ИП и ДИД, применяемые в составе теплосчетчиков ТЭСМА-104, указаны в Приложении А.
Теплосчетчики обеспечивают: измерения:
- тепловой энергии Q [Гкал], [МВт-ч], [ГДж];
регистрацию:
- объемного расхода теплоносителя в трубопроводах, q [м3/ч];
- массового [т/ч] расхода теплоносителя в трубопроводах;
- объема и массы теплоносителя;
- температуры теплоносителя в трубопроводах, 0 [°C];
- текущей разности температур Д0 [°C];
- давления в трубопроводах, р [МПа];
- полученной (отпущенной) тепловой энергии Q [Гкал], [МВт-ч],
- объема V, [м3] и массы М [т] теплоносителя, прошед1шгои^по трубопроводам; [ [ iSrJ
II [Государственный реестр] II
II I средств намерений / II \\ \ Рвслубливн Беларусь / //
V. \Для документов/ /!
Лист № 3
Всего листов 9
- тепловой энергии, потребленной (отпущенной) за каждый час (сутки) О[ГДж], [МВт-ч], [Гкал];
- объема V, [м3] и массы М [т] теплоносителя, протекшего за каждый час (сутки) по трубопроводам;
- средневзвешенных значений температур О [°C] теплоносителя в трубопроводах за каждый час (сутки);
- разности средних температур А0 [°C] в подающем и обратном трубопроводах за каждый час (сутки);
- среднеарифметических значений измеренного (установленного) давления в трубопроводах р [МПа];
- календарного времени: числа, месяца, года, часов, минут и секунд;
- времени работы при поданном напряжении питания Т[ч:мин];
- времени работы в штатном режиме Тнараб [ч:мин] (времени наработки);
- времени работы Тош прибора при наличии технической неисправности (TH) [ч:мин];
- кодов возникающих нештатных ситуаций (НС) и (или) TH;
- времени работы (TAt-i, T:GT, Т:бФ, Т:пт) по каждой НС [ч:мин];
индикацию и регистрацию нештатных ситуаций и технической неисправности:
- «GT» - расход больше программно установленного максимального порога;
- «СФ» - расход меньше программно установленного минимального порога;
- «д©4<» - разность температур меньше программно установленного минимального порога;
- «Т.Н. в G1», «Т.Н. в G2» - обрыв или короткое замыкание в цепях возбуждения датчиков расхода ППР (каналы G1 и G2, кроме модификации ТЭСМА-104.0.Х);
- «Т.Н. пт G1», «Т.Н. пт G2» - не заполнен трубопровод в месте установки датчиков расхода ППР (каналы G1 и G2, кроме модификации ТЭСМА-104.0.Х);
- «Т.Н. обр Gx» - обрыв линий связи датчиков расхода ИП;
- «Т.Н. КЗ Gx» - короткое замыкание в линиях связи датчиков расхода ИП;
- «Т.Н. /х» - обрыв или короткое замыкание в линиях связи датчиков температуры.
индикацию:
- измеренных, регистрируемых и установленных параметров. Теплосчетчики имеют архивы с количеством записей:
- часовой
- суточный
- месячный
- событий
1728 (72 суток)
736 (24 месяца)
256
256

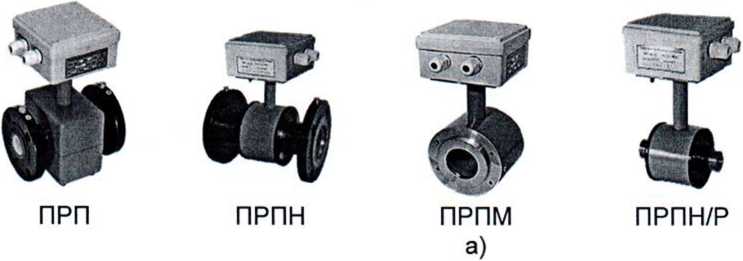

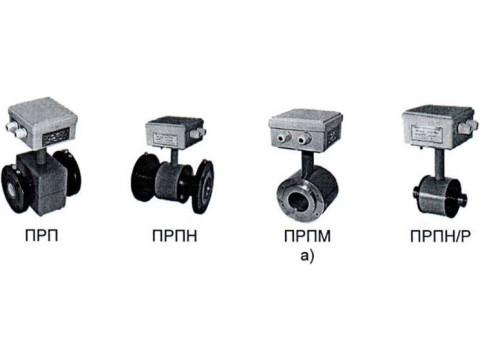

Общий вид средства измерений представлен на рисунке 1.
а)-ППР; б)-ИВБ; в)-ТС; г)-ДИД
Рисунок 1 - Общий вид средства измерений
Схема пломбировки от несанкционированного доступа теплосчетчиков представлена на рисунке 2.
Место нанесения оттиска предприятия-изготовителя
Место нанесения оттиска знака поверителя
ЕШ
Защитный экран
ТЕЛЛОСЧ£ТЧ4«
ТЭСМА-104
Контакты, разрешающие программирование микроконтроллера (защищены экраном)
Место нанесения знака поверки в виде клейма-наклейки
Рисунок 2. Схема пломбировки от несанкционированного доступа
Программное обеспечение
ИВБ теплосчетчика имеет встроенное программное обеспечение (ПО), обеспечивающее выполнение заявленных функций. Идентификационные данные ПО приведены в таблице 2
Защита программного обеспечения теплосчётчиков ТЭСМА-104 от изменений через внешние интерфейсы (преднамеренных или непреднамеренных) обес-
Таблица 2
|
Исполнения теплосчетчиков |
Идентификационные данные ПО |
Контрольная сумма метроло-гически значимой части ПО |
Алгоритм расчета контрольной суммы | |
|
Наименование |
Версия | |||
|
ТЭСМА-104.Х.Х |
TSM-104 |
V4.20.X |
62с1аЬ16 |
CRC-32 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Исполнение ТЭСМА-104.Х.Х |
|
Измеряемая среда: теплоноситель с проводимостью, См/см |
СНиП 2.04.07-86 от 10’3 до 0,5 |
|
Диапазоны измерений объемного расхода теплоносителя измерительных каналов с ППР, м3/ч |
от 0,024 до 160 1) |
|
Диапазоны измерений расходов теплоносителя измерительных каналов с ИП, м3/ч |
в соответствии с описанием типа ИП 2) |
|
Диапазон измерений входных частотных сигналов, пропорциональных измеренному расходу, Гц |
От 40 до 10000 |
|
Максимальная частота импульсных сигналов, пропорциональных измеренному объему, Гц |
10 |
|
Диапазон измерений температур теплоносителя, °C |
от 0 до 150 |
|
Диапазон измерений разности температур теплоносителя,°C |
от 2(3) до 150 3) |
|
Диапазон измерений давления ДИД, МПа |
от 0 до 1,6 4) |
|
Диапазоны входных сигналов постоянного тока, пропорциональных значению избыточного давления, мА |
от 4 до 20, от 0 до 5, от 0 до 20 |
|
Пределы допускаемой приведенной погрешности теплосчетчика при преобразовании токового сигнала от датчиков избыточного давления в значение давления, % |
±0,15 |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии (количества теплоты) 5>, %: - класс 2 по ГОСТ EN 1434-1-2018 |
±(3+4А0МИН/А0+О,02- qD/q) |
|
Пределы допускаемой относительной погрешности ИВБ теплосчетчика, % |
±(О,5+А0МИн/А0) |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода (объема)5), %: - класс 2 по ГОСТ EN 1434-1-2018 (но не более чем ±5 %) |
±(2,0+0,02-qp/q) |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении частоты, % |
±0,1 |
|
Пределы допускаемой абсолютной погрешности теплосчетчика при измерении импульсов, имп |
±2 |
|
Пределы допускаемой абсолютной погрешности теплосчетчика при преобразовании сигналов от термопреобразо вателей сопротивления в значение температуры, °C |
±(0,15+0,001-0) |
|
Пределы допускаемой основной приведенной погрешности теплосчетчика при измерении избыточного давления с ДИД, % |
не более ±2 4) |
|
Пределы допускаемой относительной погрешности теплосчетчика при преобразовании объема в значение массы, % |
Государственный реестр I средств измерений I \ Республики Беларусь / \Для документов/
Продолжение таблицы 3 _____________________
|
Наименование характеристики |
Исполнение |
|
ТЭСМА-104.Х.Х | |
|
Пределы допускаемой относительной погрешности теплосчетчика при воспроизведении интервалов времени, % |
±0,01 |
|
Максимальное давление PS, МПа, не более |
1,6 |
|
Класс защиты по ГОСТ 14254-2015 -для ИВБ, ПРП, ПРПН, ПРПН/Р, ПРПМ -для ИП, ТС, ДИД |
IP54 в соответствии с ТУ |
|
Рабочие условия применения: - температура окружающего воздуха для ИВБ, °C - температура окружающего воздуха для ПРП, °C - температура окружающего воздуха (при хранении), °C - относительная влажность воздуха, % - атмосферное давление, кПа |
от 5 до 55 от 5 до 55 от минус 25 до 55 до 93 при 40 °C от 84 до 107 |
|
Напряжение питания переменного тока ИВБ, В |
230tg |
|
Потребляемая мощность, В А, не более - для ИВБ -для прочих измерительных преобразователей |
10 в соответствии с ТУ |
|
Примечания 1) в соответствии таблицей 4; 2) см. таблицу А.2; 3) см. таблицу А.1; 4) см. таблицу А.З; 5) указано для каналов измерений расхода с ППР и ИП типа РСМ-05.05 и РСМ-05.07. &- измеренное значение температуры теплоносителя, °C; △0- измеренное значение разности температур теплоносителя в подающем и обратном трубопроводах, °C; △6U, - наименьшее значение разности температур теплоносителя в подающем и обратном трубопроводах, °C; др - постоянное значение расхода, м3/ч; д, - нижний предел расхода, м3/ч; q - измеренное значение расхода, м3/ч. | |
Номинальные диаметры ППР и постоянное значение расхода qp приведены в таблице 4.
Таблица 4
|
Номинальный диаметр, DN, мм |
Постоянное значение расхода qPl м3/ч |
|
15 |
6,00 |
|
20 |
6,00 |
|
25 |
16,0 |
|
32 |
30,0 |
|
40 |
40,0 |
|
50 |
60,0 |
|
65 |
юо |
|
80 |
160 // W -------------------------------------------------------------if \W |
Лист № 7
Всего листов 9
Масса ИВБ, не более, 2 кг. Масса ППР приведена в таблице 5.
Таблица 5
|
Диаметр услов-ного прохода, мм |
Масса ППР, кг (не более) | ||
|
ПРП, ПРПН, ПП |
ПРПМ |
ПРПН/Р | |
|
15 |
— |
2,6 |
1,9 |
|
20 |
— |
— |
2,1 |
|
25 |
5,6 |
2,6 |
2,3 |
|
32 |
6,6 |
2,6 |
— |
|
40 |
7,9 |
2,6 |
— |
|
50 |
8,1 |
2,6 |
— |
|
65 |
13,6 |
— |
— |
|
80 |
14,6 |
— |
— |
Знак утверждения типа
Наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель ИВБ методом офсетной печати.
Комплектность
Комплект поставки теплосчетчиков приведен в таблице 6
Таблица 6
|
Наименование |
Количество, шт. |
|
Теплосчётчик ТЭСМА-104, в составе: -ИВБ |
1 |
|
-ППР -ТС -ИП -ид |
от 0 до 2 1) от 2 до 7 1) от 0 до 6 1) от 0 до 6 1) |
|
Комплект монтажных частей |
по заказу |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Инструкция по монтажу |
1 экз. |
|
Примечание 1) - в зависимости от исполнения и спецификации заказа | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ EN 1434-1-2018 «Теплосчетчики. Часть 1. Общие требования».
ГОСТ EN 1434-4-2018 «Теплосчетчики. Часть 4. Испытания с целью утверждения типа».
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
ТКП 411-2012 «Правила учета тепловой энергии и теплоносителя»
ТУ BY 192309123.003-2019 «Теплосчетчики ТЭСМА-104. Технические условия».
МРБ МП.2891-2019 «Теплосчетчики ТЭСМА-104. Методика поверки».
ПРИЛОЖЕНИЕ А
Таблица А.1 - Типы термопреобразователей сопротивления и комплектов термопреобразователей сопротивления (ТС), применяемых в составе теплосчетчиков
|
Наименование |
Регистрационный номер |
Наименование |
Регистрационный номер |
|
ТСП-Н |
РБОЗ 10 0494 16 |
КТС-Б |
РБ 03 10 1827 14 |
|
КТСП-Н |
РБ 03 10 1762 16 |
ТС-Б |
РБ 03 10 1826 14 |
|
ТЭСМА-К |
РБ 03 10 5592 14 |
ТСПА |
РБ 03 10 2889 17 |
|
ТЭСМА |
РБ 03 10 5593 14 |
ТСП-1199 |
РБ 03 10 0905 16 |
Таблица А.2 - Типы измерительных преобразователей расхода (ИП), применяемых в составе теплосчетчиков
|
Наименование |
Регистрационный номер |
|
РСМ-05, модификации: РСМ-05.03, РСМ-05.05, РСМ-05.07 |
РБ 03 07 5072 17 |
Таблица А.З - Типы датчиков избыточного давления (ДИД), применяемых в составе теплосчетчиков
|
Наименование |
Регистрационный номер |
Наименование |
Регистрационный номер |
|
ид |
РБОЗ 04 1993 14 |
КОРУНД |
РБОЗ 04 4868 17 |
|
НТ |
РБ 03 04 1992 13 |
МИДА-12П |
РБ 03 04 1427 14 |
|
ОВЕН ПД200 |
РБ 03 04 4994 16 |
PC и PR |
РБОЗ 04 1896 15 |
Заключение
Теплосчетчики ТЭСМА-104 соответствуют требованиям ГОСТ EN 1434-1-2018, ГОСТ EN 1434-4-2018, ГОСТ 12997 - 84, ТУ BY 192309123.003-2019, ТР ТС 020/2011, ТР ТС 004/2011 (Декларация о соответствии № BY/112011.01. ТР020 003033254 срок действия до 16.04.2024)
Межповерочный интервал - не более 48 мес.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев при первичной поверке, не более 24 месяцев при периодической поверке.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
г. Минск, Старовиленский тракт, 93,
тел. 334 98 13
Аттестат аккредитации № BY/112 1.0025.
Другие Теплосчетчики
