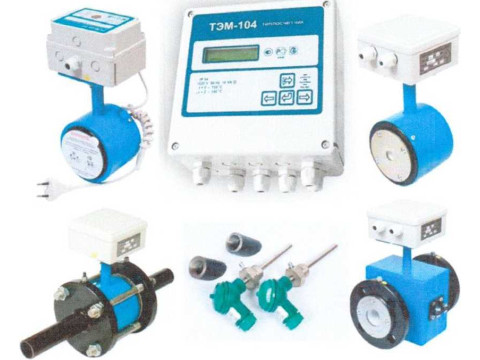

Теплосчетчики ТЭМ-104

Назначение

Теплосчетчики ТЭМ-104 предназначены для измерения, вычисления, индикации и регистрации в системах теплоснабжения и горячего водоснабжения, охлаждения (кондиционирования):

в сфере законодательной метрологии:

- значений потребленного (отпущенного) количества тепловой энергии;

- объема и массы теплоносителя (теплосчетчик ТЭМ-104М класса точности 1 по ГОСТ EN 1434-1-2018);

вне сферы законодательной метрологии:

- значений потребленного (отпущенного) количества тепловой энергии;

- объема и массы теплоносителя;

- температур, давлений и других параметров.

Теплосчетчик ТЭМ-104 применяется для автоматизации учета, телеметрического контроля, организации информационных сетей сбора данных с использованием проводных и беспроводных каналов связи.

Области применения: предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, источники теплоты, тепловые сети и системы охлаждения (кондиционирования) объектов (зданий) промышленного и бытового назначения, жилые одноквартирные дома и квартиры.

Описание

Теплосчетчик ТЭМ-104 является комбинированным, многоканальным, многофункциональным микропроцессорным устройством со встроенным цифробуквенным индикатором.

Принцип работы теплосчетчика основан на измерении параметров теплоносителя в трубопроводах и последующем определении тепловой энергии путем обработки результатов измерений.

В состав теплосчетчика входят:                                 /

- измерительно-вычислительный блок (ИВБ);

- электромагнитные первичные преобразователи расхода (ППР);

- комплекты термопреобразователей сопротивления, или термопреобразователи сопротивления (ТС).

Возможно использование расходомеров и счетчиков воды (ИП) со стандартным выходным частотным или импульсным сигналом и измерительных преобразователей давления (ДИД) со стандартным выходным токовым сигналом.

В соответствии с СТБ ГОСТ Р 51649-2004 теплосчетчики относятся к классу точности В или С, а согласно ГОСТ EN 1434-1-2018 классу точности 2 или 1.

Типы ТС, ИП и ДИД, применяемые в составе теплосчетчика, а также диаметры условного прохода ИП и соответствующие этим диаметрам диапазоны измерения расхода указаны в приложении А.

ТС, входящие в состав теплосчетчика, имеют номинальную статическую характеристику Pt 100, 100 П, Pt 500 или 500 П по ГОСТ 6651-2009.

В составе теплосчетчика в качестве первичных преобразователей расхода применяются преобразователи расхода электромагнитного типа ПРПК (ТЭМ-104К), фланцевого (ПРП) и без фланцевого исполнения (ПРПМ, ПРПП), а также измерительные преобразователи.

Проточная часть ПРП и ПРПМ выполнена из фторопласта, ПРПП - из композиционного материала.

Теплосчетчик поддерживает обмен информацией по стандартным последовательным интерфейсам RS-232C и RS-485 с различными протоколами обмена, интерфейсам USB и Ethernet, посредством которых считываются текущие и статистические данные параметров систем теплоснабжения, данные о конфигурации теплосчетчика. Программное обеспечение, необходимое для вывода накопленных данных, поставляется в комплекте с теплосчетчиком.

Теплосчетчик изготавливается в нескольких исполнениях - в зависимости от количества измерительных каналов (таблица 1) и функциональных возможностей.

Таблица 1

Теплосчетчик производит измерения, обработку результатов измерений и регистрацию параметров теплоносителя в системах теплоснабжения (до четырех систем) в соответствии с заданной конфигурацией. Конфигурация теплосчетчика задается программно.

В каждой системе теплоснабжения теплосчетчик осуществляет:

• измерение и индикацию:

- текущего значения объемного расхода теплоносителя (м3/ч) в трубопроводах, на которых установлены преобразователи расхода (от 1 до 4, в зависимости от конфигурации теплосчетчика);

но

- температуры теплоносителя (°C) в трубопроводах, на которых у преобразователи температуры (от 1 до 6, в зависимости от к<Ун теплосчетчика);

- избыточного давления (МПа) в трубопроводах, на которых установлены преобразователи давления (до 4, в зависимости от конфигурации теплосчетчика);

- текущего времени (с указанием часов, минут, секунд) и даты (с указанием числа, месяца, года);

• вычисление и индикацию:

- текущего значения массового расхода теплоносителя (т/ч) в трубопроводах, на которых установлены преобразователи расхода (кроме ТЭМ-104-К);

- разности температур теплоносителя (°C) в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;

• накопление, хранение и индикацию:

- потребленного количества теплоты с нарастающим итогом (для систем охлаждения - с отрицательным знаком, для комбинированной системы тепло/холод - с использованием отдельных интеграторов для режимов отопления и охлаждения);

- объема и массы теплоносителя с нарастающим итогом;

- объемного или массового расхода теплоносителя;

- температур в подающем и обратном трубопроводах, разности температур в измерительном канале в диапазоне от 2 °C до 150 °C;

- времени работы теплосчетчика при штатном состоянии системы (времени наработки);

- времени работы теплосчетчика при возникновении нештатных ситуаций;

- времени работы теплосчетчика при отсутствии теплоносителя в трубопроводе (только исполнение ТЭМ-104М);

- времени работы при реверсивном расходе (только исполнение ТЭМ-104М),

- времени отсутствия электропитания теплосчетчика (только исполнение ТЭМ-104М).

• сохранение в энергонезависимой памяти:

- потребленного (отпущенного) количества теплоты за каждый час (ГДж), (Гкал), (МВт-ч);

- массы (т) и объема (м3) теплоносителя, протекшего за каждый час по трубопроводам, на которых установлены преобразователи расхода;

- среднечасовых и среднесуточных значений температур t (°C) теплоносителя;

- среднечасовой и среднесуточной разности температур At (°C) между подающим и обратным трубопроводами;

- среднечасовых и среднесуточных измеряемых (или программируемых) значений давления в трубопроводах (МПа);

- времени работы при поданном напряжении питания (ч, мин);

- времени (ч, мин) наработки за каждый час, сутки;

- времени работы в нештатных ситуациях (ч, мин) за каждый час (кроме ТЭМ-104-К), сутки;

- информации о возникающих нештатных ситуациях за каждый час, сутки;

- глубина архивов (приведена в таблице 2).

Таблица 2______________

• преобразование:                                           I

- значения одного из параметров (расхода или температуры) » эйходж: токовый сигнал в диапазоне от 4 до 20 мА;

- значения одного из параметров (расхода или тепловой энергии) в выходной импульсный сигнал (только для ТЭМ-104-К).

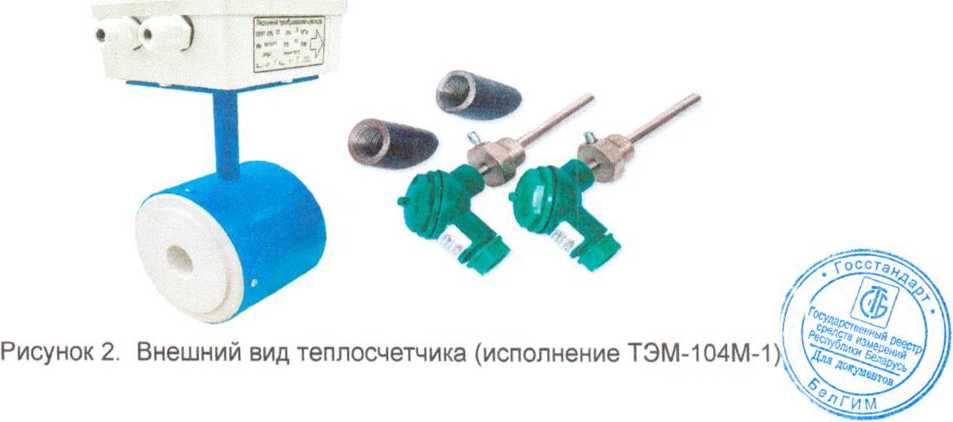

Внешний вид теплосчетчика приведен на рисунках 1, 2 и 3.

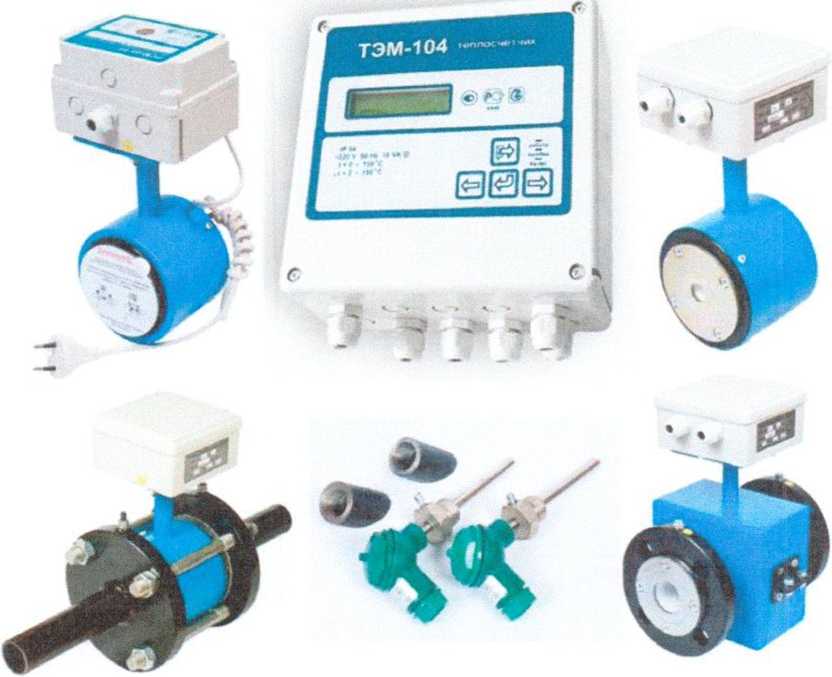

Рисунок 1. Внешний вид теплосчетчика (исполнение ТЭМ-104-4 или ТЭМ-104М-4)

Рисунок 3. Внешний вид теплосчетчика (исполнение ТЭМ-104-К)

Схема пломбировки теплосчетчика для защиты от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки приведена в приложении Б к описанию типа.

Оттиск знака поверки наносится на мастику в пломбировочной чашке, установленной на креплении защитного экрана внутри корпуса ИВБ. На лицевую панель ИВБ наносится знак поверки в виде клейма-наклейки.

Программное обеспечение

Вычислитель теплосчетчика имеет встроенное программное обеспечение (ПО). Идентификационные данные приведены в таблице 3.

Таблица 3

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблице 4.

Таблица 4______ _______

I'^S^peec

Окончание таблицы 4

Примечание

1) теплоноситель должен соответствовать требованиям к качеству подпиточной и сетевой воды «Правил по обеспечению промышленной безопасности оборудования, работающего под избыточным давлением»;

2) теплосчетчик класса точности С (1) выпускается по заказу потребителя.

Таблица 5

Таблица 6

Таблица 7

Примечание

1 В скобках указано значение расхода, измерение которого обеспечивает теплосчетчик при указании в заказе и по согласованию с изготовителем;

2 Точка переходного расхода по ГОСТ ISO 4064-2017 указана только для теплосчетчиков клйссанючН^ти

1 по ГОСТ EN 1434-1-2018;                                                      //

3 Теплосчетчики класса точности 1 по ГОСТ EN 1434-1-2018 соответствуют требованиям

2017 и могут использоваться для учета холодной и горячей воды в сфере законодательно^

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель теплосчетчика методом офсетной печати или лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплект поставки теплосчетчика соответствует таблице 8. Таблица 8

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия"

СТБ ГОСТ Р 51649-2004 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия"

ГОСТ EN 1434-1-2018 "Теплосчетчики. Общие требования"

ГОСТ EN 1434-4-2018 "Теплосчетчики. Испытания с целью утверждения типа"

ГОСТ ISO 4064-1-2017 "Счетчики холодной и горячей воды. Метрологические и технические требования"

ГОСТ ISO 4064-2-2017 "Счетчики холодной и горячей воды. Методы

ИСПЫ'

МИ 2412-97 "Государственная система обеспечения единства Водяные системы теплоснабжения. Уравнения измерений тепловой количества теплоносителя"

ТУ РБ 100082152.001-2004 "Теплосчетчики ТЭМ-104. Технические условия"

МРБ МП.1419-2004 "Теплосчетчики ТЭМ-104. Методика поверки"

Заключение

Теплосчетчики ТЭМ-104 соответствуют требованиям ТУ РБ 100082152.001-2004, ГОСТ EN 1434-1-2018, СТБ ГОСТ Р 51649-2004, ГОСТ 12997-84, ГОСТ ISO 4064-1-2017 (модификация ТЭМ-104М класса точности 1 по ГОСТ EN 1434-1-2018), ТР ТС 020/2011, ТР ТС 004/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 30056, действительна до 14.11.2023).

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал при применении в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев при первичной поверке, не более 24 месяцев при периодической поверке.

Научно-исследовательский

центр испытаний средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 1.0025.
