Теплосчетчики СКМ-2К

Назначение

Теплосчетчики СКМ-2К (далее по тексту - счетчики) предназначены для измерения, регистрации и индикации тепловой энергии, которая отдается в системах теплоснабжения жидкостью, называемой теплоносителем, объема, массы, объемного расхода, температуры, разности температур теплоносителя. Каналы измерения давления отсутствуют, значения давления устанавливаются программно.

Область применения счетчиков - предприятия тепловых сетей, тепловые пункты, объекты теплопотребления (здания) коммунального и бытового назначения (в том числе квартирный учет), автоматизированные системы учета и контроля технологических процессов, организация проводных и беспроводных информационных сетей сбора данных.

Описание

По конструктивному решению счетчики являются составными (компактными), многофункциональными микропроцессорными устройствами со встроенным жидкокристаллическим цифробуквенным индикатором.

В состав счетчика входят:

- вычислитель теплосчетчика СКМ-2К, совмещенный с электронным блоком датчиков потока;

- ультразвуковой датчик потока, неразрывно связанный с вычислителем;___

- комплект платиновых датчиков температуры Pt500 по СТБ И|й1Й£7&1*2011,

ГОСТ 6651-2009.

Принцип работы счетчика основан на измерении параметров теплоносителя в трубопроводах и последующем вычислении расхода, объема, массы и тепловой энергии путем обработки результатов измерений.

Для вычисления расхода производится измерение времени прохождения ультразвукового сигнала между ультразвуковыми датчиками по направлению потока теплоносителя и против него.

Обозначение, назначение и формулы расчета тепловой энергии и массы представлены в таблице 1.

Таблица 1

Счетчики осуществляют:

- вычисление, индикацию и регистрацию тепловой энергии [GJ];

- измерение, индикацию и регистрацию объема теплоносителя [т3], время работы [h], время работы без ошибок [h];

- измерение и индикацию расхода теплоносителя [m3/h], температуры воды в прямом потоке [°C], температуры воды в обратном потоке [°C];

- вычисление и индикацию разности температур [°C], тепловой мощности [kW]. Внешний вид счетчика приведен на рисунке 1.

Схемы нанесения знаков поверки и пломбировки для защиты от ванного доступа к элементам счетчика, приведены на рисунках 2, 3.

.сста*.

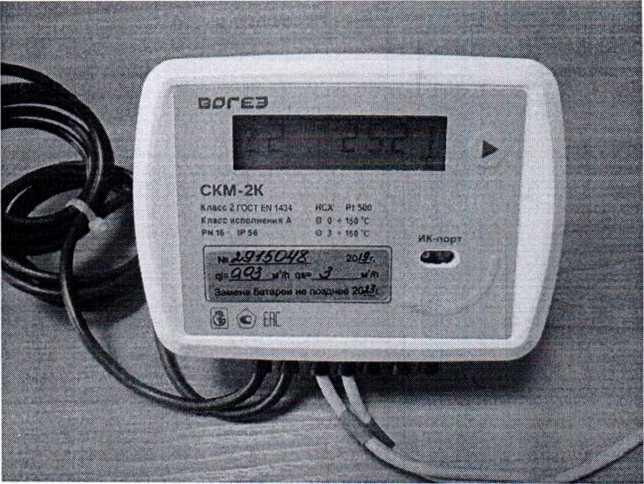

Рисунок 1 - Внешний вид теплосчетчика СКМ-2К

Оттиск клейма изготовителя

Оттиск клейма поверителя

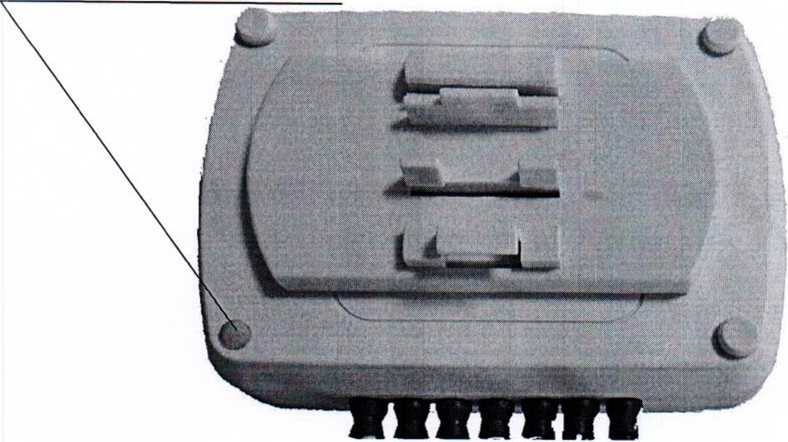

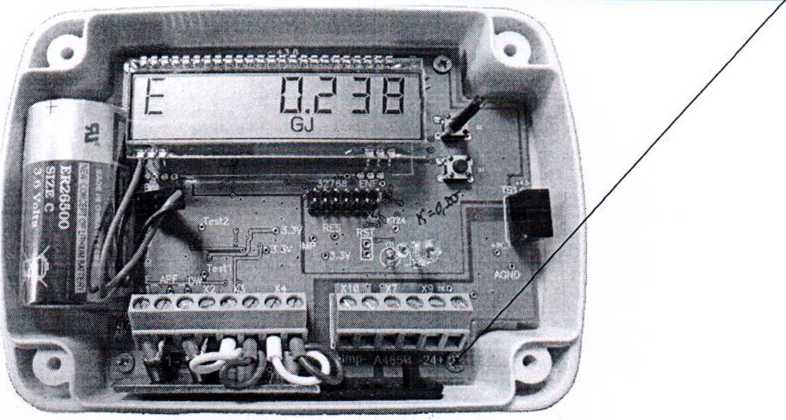

Рис. 2 Схема нанесения оттисков клейм изготовителя и повер

Клеймо - наклейка

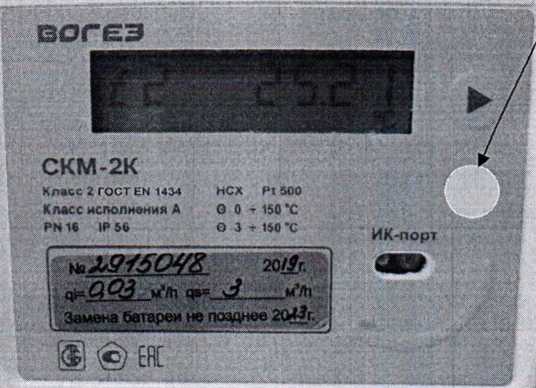

Рис. 3 Схема нанесения знака поверки в виде клейма - наклейки

Программное обеспечение

Вычислитель теплосчетчика имеет встроенное программное обеспечение (ПО).

Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера. Основными функциями ПО являются: управление процессом измерений, обмен данными между элементами измерительной схемы, обработка результатов измерения, представление результатов измерений и вспомогательной информации, организация и управление интерфейсам пользователя. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содержащие результаты измерений функционально невозможно. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 2.

Таблица 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая среда

Количество разрядов ЖКИ

Номинальные диаметры фланцевых соединений (DN) датчиков потока, мм

Резьбовые размеры концевых соединений датчиков потока

Диапазон измерения температуры теплоносителя, °C

Диапазон измерения разности температур теплоносителя, °C

Давление измеряемой среды, МПа, не более

Номинальное напряжение питания встроенной батареи, В

Емкость встроенной батареи, А ч, не менее

Срок службы батареи, лет, не менее

Пределы допускаемой абсолютной погрешности при преобразовании температуры вычислителем (без учета погрешности датчиков температуры), °C

Пределы допускаемой относительной погрешности при измерении разности температур датчиками температуры, %

вода 1x8

от 15 до 300

G% В, G1 В, G11/«B, G 11/2 В, G2 В от 0 до 150 от 3 до 150 1,6 3,6 1,8 4

±0,3

± (0,5 + 3-A0min/A0)

где: ДО - разность температур в подающем и обратном трубопроводах, °C;

A0min - минимально допустимая разность температур в подающем и обратном трубопроводах, °C.

Пределы допускаемой относительной погрешности при изме

рении тепловой энергии вычислителем, %                       ± (0,5 + A0min/A0)

Пределы допускаемой относительной погрешности при измерении тепловой энергии теплосчетчиком указаны в таблице 3.

Таблица 3

Пределы допускаемой относительной погрешности при измерении объема теплосчетчиком указаны в таблице 4.

Таблица 4

Диапазоны измерения расхода представлены в таблице 5.

Таблица 5

Примечание

1) применение датчиков потока DN250 и DN300 в сфере законодательной метрологии допускается при условии, что их наибольший расход не превышает значение в 1100 м3/ч.

Класс оборудования по защите от поражения электрическим током по ГОСТ IEC 61010-1-2014                                          III

Класс исполнения в зависимости от условий применения по ГОСТ EN 1434-1-2018

Исполнение по устойчивости и прочности к воздействию синусоидальных вибраций по ГОСТ 12997-84

N2

IP56 категория 2

от 1 до 17

12

75000

Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015

Климатические условия при транспортировании:

- температура окружающего воздуха, °C

от минус 25 до плюс 55

до 95 при температуре 35 °C от 84,0 до 106,7

110x90x40

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа

Габаритные размеры вычислителя, мм, не более

Масса, кг (в зависимости от номинального диаметра датчика потока)

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель вычислителя мет графин, на титульный лист руководства по эксплуатации - типографским сг^ф5бо^

' [Государственный реестр средств измерений Республики Беларусь

Для документов

Комплектность

Комплект поставки счетчика указан в таблице 6.

Таблица 6

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ BY 101138220.012-2014 "Теплосчетчики СКМ-2К. Технические условия”.

ГОСТ EN 1434-1-2018 "Теплосчетчики. Часть 1. Общие требования”.

ГОСТ EN 1434-2-2018 "Теплосчетчики. Часть 2. Требования к конструкции”.

ГОСТ EN 1434-4-2018 "Теплосчетчики. Часть 4. Испытания с целью утверждения типа”.

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия”.

ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия”.

СТБ ГОСТ Р 51649-2004 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия”.

ТКП 411-2012 "Правила учета тепловой энергии и теплоносителя”.

ТР ТС 004/2011 "О безопасности низковольтного оборудования”.

ТР ТС 020/2011 "Электромагнитная совместимость технических средств”.

МРБ МП.2451 - 2014 "Теплосчетчики СКМ-2К. Методика поверки”.

Заключение

Теплосчетчики СКМ-2К соответствуют требованиям ТУВУ 101138220.012-2014, ГОСТ EN 1434-1-2018, ГОСТ EN 1434-2-2018, ГОСТ EN 1434-4-2018, ГОСТ 12997-84, ГОСТ Р 52931-2008, СТБ ГОСТ Р 51649-2004, ТКП 411-2012, ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал при применении в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев при выпуске из производства и не более 24 месяцев при периодической поверке.

Государственные испытания проведены:

РУП "Витебский ЦСМС”,

210015, г. Витебск, ул. Б. Хмельницкого, 20, тел. + 375-212-42-68-04.

Аттестат аккредитации № BY/112 02.6.0.0003.

Научно-исследовательский центр испытаний средств измерений и техники РУП "БелГИМ” 220053, г. Минск, Старовиленский тракт, 93, тел. + 375-17-334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
