Тахеометры электронные Leica серий TS, ТМ, MS (далее - тахеометры) предназначены для измерения вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 1662 18 |
| Наименование | Тахеометры электронные Leica серий TS, TM, MS |
| Год регистрации | 2018 |
| Номер сертификата | 12503 |
| Дата регистрации | 2019-03-26 |
| Срок действия | 2028-07-27 |
| Получатель сертификата | ЗАО «ЭКОМИР», г. Минск, Республика Беларусь |
Производитель / Заявитель
фирма "Leica Geosystems AG"
Адрес: Heinrich-Wild-Strasse CH-9435 Heerbrugg
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1403-2013 (изменения №1-4). |
Поверители
Скачать
|
Описание типа РБ 03 01 1662 18 [2010-12-15]
rb-03-01-1662-18_2010-12-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 1662 18 [2010-12-16]
rb-03-01-1662-18_2010-12-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 1662 18 [2013-09-27]
rb-03-01-1662-18_2013-09-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 1662 18 [2013-04-05]
rb-03-01-1662-18_2013-04-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 1662 18 [2017-11-30]
rb-03-01-1662-18_2017-11-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 1662 18 [2017-12-14]
rb-03-01-1662-18_2017-12-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 1662 18 [2019-09-05]
rb-03-01-1662-18_2019-09-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 1662 18 [2023-11-21]
rb-03-01-1662-18_2023-11-21.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры электронные Leica серий TS, ТМ, MS (далее - тахеометры) предназначены для измерения вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Область применения - инженерно-геодезические изыскания, землеустроительные работы и создание сетей сгущения, выполнение тахеометрической съемки, разбивочные работы в строительстве.
Описание
Измерение углов основано на считывании штрих-кода со стеклянного круга с помощью ПЗС-матрицы после наведения на объект. Коррекция измеряемых углов при отклонении от вертикали производится с помощью жидкостного двухосевого компенсатора.
Измерение расстояний производится с помощью встроенного в зрительную трубу электронного дальномера ИК-лазером и лазером видимого диапазона.
Управление осуществляется непосредственно с помощью клавиатуры, сенсорного экрана прибора или дистанционно с помощью контроллеров (CS10/ CS10 Radio/ CS10 3.5G/CS15/CS15 3.5G, CS20).
Собранные данные могут передаваться через интерфейсный порт, SD карту, USB накопитель в персональный компьютер, с помощью специального прикладного программного обеспечения (LEICA Infinity версия 3.2, LEICA Geo Office версия 8.4 или аналогичные) обрабатываться и представляться в форме отчета.
Тахеометры имеет следующие модели: TS30, TS11, TS15G, TS02 plus, TS06 plus, TS09 plus, ТМ50, TS50, TS15, TS16 (TS16M, TS16A, TS16I, TS16P), MS60, TS60, TS03, TS07, TS10, TS13.

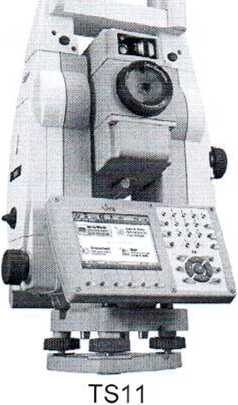

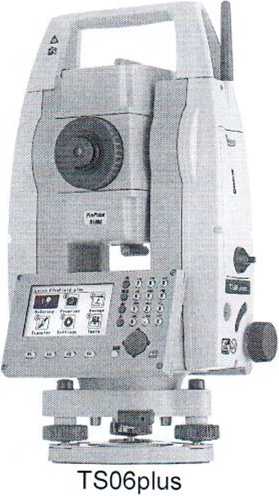

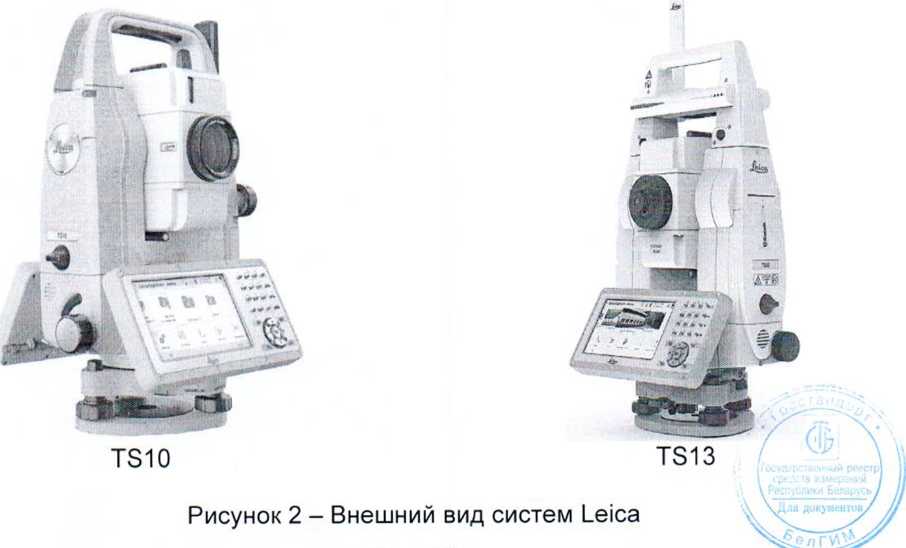

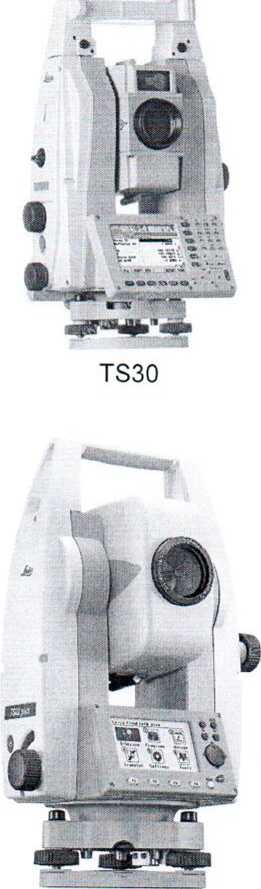

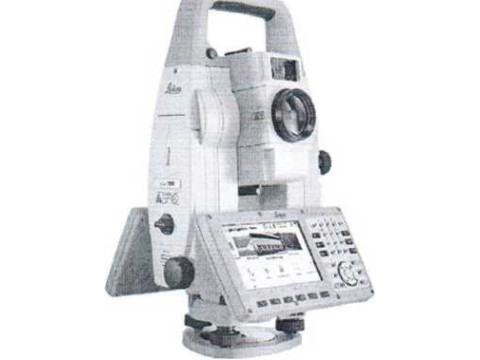

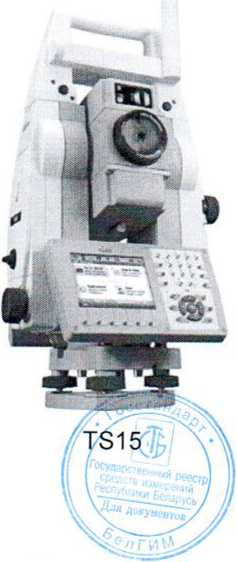

Внешний вид тахеометров представлен на рисунках 1 и 2.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
TS02plus

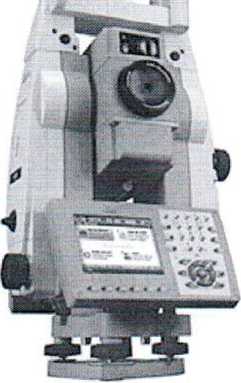

TS15G

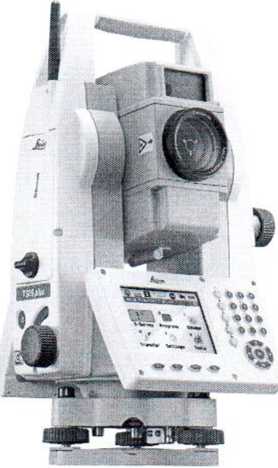

TS09plus

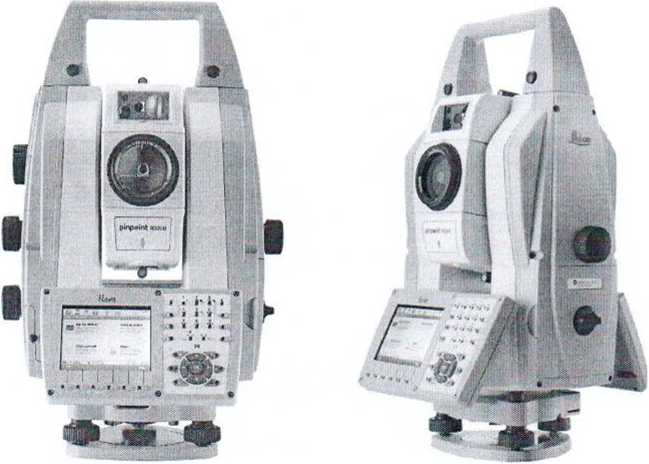

TM50 TS50
Рисунок 1 - Внешний вид тахеометров Лист 2 из 10

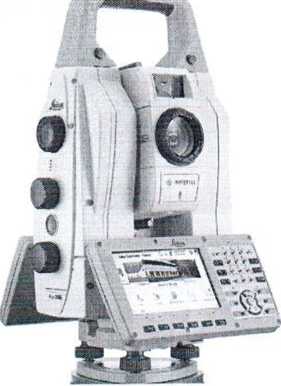

MS60
TS16 (TS16M, TS16A, TS16I.TS16P)

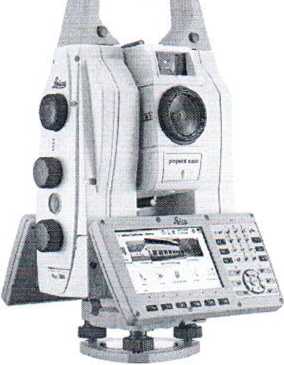

TS60

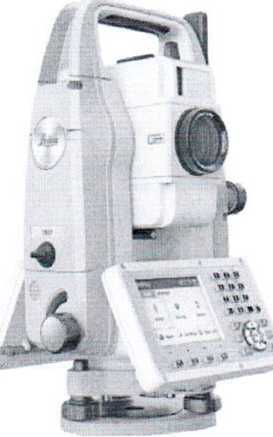

TS03

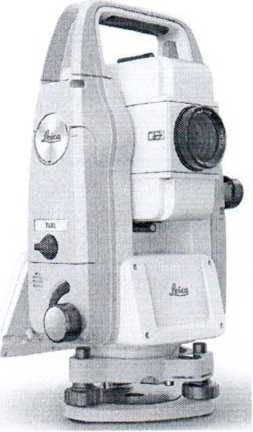

TS07
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-5.
Таблица 1 - Основные технические и метрологические характеристики тахеометров TS30, TS11 и TS15____________
|
Наименование характеристики |
Значение характеристики | ||
|
TS30 |
TS11 |
TS15G | |
|
Диапазон работы компенсатора, не менее |
±4' |
±4' |
±4' |
|
Пределы допускаемой погрешности работы компенсатора на Т наклона тахеометра |
±0,5" |
±0,5", ±1,0", ±1,5" |
±0,5", ±1,0", ±1,5" |
|
Диапазон измерений: | |||
|
-УГЛОВ |
(0-360)° |
(0-360)° |
(0-360)° |
|
- расстояний, м: | |||
|
- отражательный режим: | |||
|
- стандартный отражатель (GPR1, GPH1P) |
от 1,5 до 3500 |
от 1,5 до 3500 |
от 1,5 до 3500 |
|
-трехпризменный отражатель (GPR1) |
от 1,5 до 5400 |
от 1,5 до 5400 |
от 1,5 до 5400 |
|
- отражатель 360° (GRZ4, GRZ122) |
от 1,5 до 2000 |
от 1,5 до 2000 |
от 1,5 до 2000 |
|
- мини-призма 360° (GRZ101) |
от 1,5 до 1000 |
от 1,5 до 1000 |
от 1,5 до 1000 |
|
- мини-призма (GMP101) |
от 1,5 до 2000 |
от 1,5 до 2000 |
от 1,5 до 2000 |
|
- отражающая пленка (GZM31) 60x60 мм |
от 1,5 до 250 |
от 1,5 до 250 |
от 1,5 до 250 |
|
- безотражательный режим |
от 1,5 до 1000 |
от 1,5 до 1000 |
от 1,5 до 1000 |
|
Допускаемое СКО измерений углов, не более |
0,5" |
1", 2", 3", 5" |
1", 2", 3", 5" |
|
Пределы допускаемого СКО измерений расстояний, мм (L - измеряемое расстояние, мм): | |||
|
- режим отражательный (стандартная призма): | |||
|
- точный режим |
±(0,6+1 W6L) |
— |
— |
|
- обычный режим |
±(1+1 10'bL) |
±(1+1,5-10'bD) |
±(1+1,5 10'6 D) |
|
- режим безотражательный: | |||
|
- в диапазоне от 1,5 до 500 м; |
±(2+2-10‘b-L) |
±(2+2-10'bD) |
±(2+2WbD) |
|
- в диапазоне свыше 500 м |
±(4+2- 10'6L) |
±(4+2- 10bL) |
±(4+2Wb-L) |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP54 |
IP54 |
IP54 |
|
Диапазон рабочих температур |
от минус 20 °C до плюс 50 °C |
от минус 20 °C до плюс 50 °C |
от минус 20 °C до плюс 50 °C |
|
Диапазон температуры хранения |
от минус 40 °C до плюс 70 °C |
от минус 40 °C до плюс 70 °C |
от минус 40 °C до плюс 70 °C |
|
Габаритные размеры, не более, мм |
248x228x351 |
226x203x328 |
226x203x328 |
Таблица 2 - Основные технические и метрологические характеристики тахеометров TS02 plus, TS06 plus, TS09 plus
|
Наименование характеристики |
Значение характеристики | ||
|
Leica TS02plus |
Leica TS06plus |
Leica TS09plus | |
|
Диапазон работы компенсатора, не менее |
±4' |
±4' |
±4' |
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1,0", ±1,5", ±2,0" |
±0,5", ±1,0", ±1,5" ±2,0" |
±0,5", ±1,0", ±1,5" |
|
Диапазон измерений: | |||
|
- углов |
(0-360)° |
(0-360)° |
(0-360)° |
|
- расстояний, м: | |||
|
-отражательный режим: | |||
|
- стандартный отражатель (GPR1); |
от 1,7 до 3500 |
от 1,7 до 3500 |
от 1,7 до 3500 |
|
-отражающая пленка (GZM31) 60х60 мм; |
от 1,7 до 250 |
от 1,7 до 250 |
от 1,7 до 250 |
|
- безотражательный режим: | |||
|
- PinPoint - R500; |
от 1,7 до 500 |
от 1,7 до 500 |
от 1,7 до 500 |
|
- PinPoint - R1000 |
— |
от 1,7 до 1000 |
от 1,7 до 1000 |
|
Допускаемое CKO измерений углов, не более |
3", 5", 7" |
1", 2", 3", 5", 7" |
1". 2", 3", 5" |
|
Пределы допускаемого СКО измерений расстояний, мм (L - измеряемое расстояние, мм): | |||
|
- режим отражательный (стандартная призма): | |||
|
- точный режим |
±(1,5+2-10’6-L) |
±(1,5+2-10‘6L) |
±(1,5+2-10’6L) |
|
- обычный режим |
±(2+2-10’6L) |
±(2+2-10’6 L) |
±(2+2-10’6L) |
|
- режим безотражательный |
±(2+2-10‘b-L) |
±(2+2-10'bL) |
±(2+2-10'b-L) |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP55 |
IP55 |
IP55 |
|
Диапазон рабочих температур и температур хранения |
от минус 20 °C до плюс 50 °C |
от минус 20 °C до плюс 50 °C |
от минус 20 °C до плюс 50 °C |
|
Габаритные размеры, не более, мм |
173x360x226 |
173x360x226 |
173x360x226 |
Таблица 3 - Основные технические и метрологические характеристики тахеометров ТМ50, TS50 HTS15
|
Наименование характеристики |
Значение характеристики | ||
|
ТМ50 |
TS50 |
TS15 | |
|
Диапазон работы компенсатора, не менее |
±4' |
±4' |
±4' |
|
Пределы допускаемой погрешности работы компенсатора на Т наклона тахеометра |
±0,5" |
±0,5" |
±0,5" 1" 1.5" |
|
Диапазон измерений: | |||
|
- углов |
(0-360)° |
(0-360)° |
(0-360)° |
|
- расстояний, м: | |||
|
- отражательный режим: | |||
|
- стандартный отражатель |
от 1,5 до 3500 |
от 1,5 до 3500 |
от 1,5 до 3500 |
|
- отражатель 360° |
от 1,5 до 2000 |
от 1,5 до 2000 |
от 1,5 до 2000 |
|
- мини-призма 360° |
от 1,5 до 1000 |
от 1,5 до 1000 |
от 1,5 до 1000 |
|
- мини-призма |
от 1,5 до 2000 |
от 1,5 до 2000 |
от 1,5 до 2000 |
|
- отражающая пленка (60x60 мм) |
от 1,5 до 250 |
от 1,5 до 250 |
от 1,5 до 250 |
|
- безотражательный режим |
от 1,5 до 1000 |
от 1,5 до 1000 |
от 1,5 до 1000 |
|
Допускаемое СКО измерений углов, не более |
0,5" 1" |
0,5" 1" |
+- см со ю |
|
Пределы допускаемого СКО измерений расстояний, мм (L - измеряемое расстояние, мм): | |||
|
- режим отражательный |
±(0,6+1 •10’ь1_) |
±(0,6+1 10bL) |
±(1+1,5WbL) |
|
- режим безотражательный: | |||
|
- в диапазоне от 1,5 до 500 м |
±(2+2 WbL) |
±(2+2WbL) |
±(2+2-10bL) |
|
- в диапазоне свыше 500 м |
±(4+2Wb-L) |
±(4+2 WbL) |
±(4+2-10bL) |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
IP65 |
IP55 |
|
Диапазон рабочих температур |
от минус 20 °C до плюс 50 °C |
от минус 20 °C до плюс 50 °C |
от минус 20 °C до плюс 50°С |
|
Диапазон температуры хранения |
от минус 40 °C до плюс 70 °C |
от минус 40 °C до плюс 70 °C |
от минус 40 °C до плюс 70 °C |
|
Габаритные размеры, не более, мм |
248x228x351 |
248x228x351 |
226x203x328 |
Таблица 4 - Основные технические и метрологические характеристики тахеометров TS16 (TS16M, TS16A, TS16I, TS16P), MS60 и TS60
|
Наименование характеристики |
Значение характеристики | ||
|
TS16 (TS16M, TS16A, TS16I, TS16P) |
MS60 |
TS60 | |
|
Диапазон работы компенсатора, не менее |
±4' |
±4' |
±4' |
|
Пределы допускаемой погрешности работы компенсатора на Т наклона тахеометра |
±0,5" 1 1,5 |
±0,5" |
±0,5" |
|
Диапазон измерений: | |||
|
- углов |
(0-360)° |
(0-360)° |
(0-360)° |
|
- расстояний, м: | |||
|
- отражательный режим: | |||
|
- стандартный отражатель |
от 1,5 до 3500 |
от 1,5 до 10000 |
от 1,5 до 3500 |
|
- отражатель 360° |
от 1,5 до 2000 |
от 1,5 до 3000 |
от 1,5 до 2000 |
|
- мини-призма 360° |
от 1,5 до 1000 |
от 1,5 до 1500 |
от 1,5 до 1000 |
|
- мини-призма |
от 1,5 до 2000 |
от 1,5 до 3000 |
от 1,5 до 2000 |
|
- отражающая пленка (60x60 мм) |
от 1,5 до 250 |
от 1,5 до 370 |
от 1,5 до 250 |
|
- безотражательный режим |
от 1,5 до 1000 |
от 1,5 до 2000 |
от 1,5 до 1000 |
|
Допускаемое СКО измерений углов, не более |
1" |
1" |
0,5" |
|
Пределы допускаемого СКО измерений расстояний, мм (L - измеряемое расстояние, мм): | |||
|
- режим отражательный |
±(1+1,5-10bL) |
±(1+1,5WbL) |
±(1+1,0WbL) |
|
-режим безотражательный: | |||
|
- в диапазоне от 1,5 до 500 м |
±(2+2-10’6L) |
±(2+2-10’61_) |
±(2+2-10'b-L) |
|
- в диапазоне свыше 500 м |
±(4+2 Wb-L) |
±(4+2-10'bL) |
±(4+2-10'bL) |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP55 |
IP65 |
IP65 |
|
Диапазон рабочих температур |
от минус 20 °C до плюс 50 °C |
от минус 20 °C до плюс 50 °C |
от минус 20 °C до плюс 50 °C |
|
Диапазон температуры хранения |
от минус 40 °C до плюс 70 °C |
от минус 40 °C до плюс 70 °C |
от минус 40 °C до плюс 70 °C |
|
Габаритные размеры, не более, мм |
226x223x336 |
248x248x360 |
248x248x360 |
Таблица 5 - Основные технические и метрологические характеристики тахеометров TS03, TS07, TS10
|
Наименование характеристики |
Значение ха |
эактеристики | ||
|
TS03 |
TS07 |
TS10 |
TS13 | |
|
Диапазон работы компенсатора, не менее |
±4' |
±4' |
±4' |
±4' |
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±0,5" ±1" ±1,5" ±2" |
±0,5" ±1" ±1,5" ±2" |
±0,5" ±1" ±1,5" ±2" |
±0,5" 1" 1,5" |
|
Диапазон измерений: | ||||
|
- углов |
(0-360)° |
(0-360)° |
(0-360)° |
(0-360)° |
|
- расстояний, м: | ||||
|
- отражательный режим: | ||||
|
- стандартный отражатель |
от 1,5 до 3500 |
от 1,5 до 3500 |
от 1,5 до 3500 |
от 1,5 до 3500 |
|
- отражатель 360° |
от 1,5 до 2000 |
от 1,5 до 2000 |
от 1,5 до 2000 |
от 1,5 до 2000 |
|
- мини-призма 360° |
от 1,5 до 1000 |
от 1,5 до 1000 |
от 1,5 до 1000 |
от 1,5 до 1000 |
|
- мини-призма |
от 1,5 до 2000 |
от 1,5 до 2000 |
от 1,5 до 2000 |
от 1,5 до 2000 |
|
- отражающая пленка (60x60 мм) |
от 1,5 до 250 |
от 1,5 до 250 |
от 1,5 до 250 |
от 1,5 до 250 |
|
- безотражательный режим |
от 1,5 до 500 |
от 1,5 до 1000 |
от 1,5 до 1000 |
от 1,5 до 1000 |
|
Допускаемое СКО измерений углов, не более |
2" 3" 5" 7" |
1" 2" 3" 5" 7" |
1" 2" 3" 5" |
1" 2" 3" 5" |
|
Пределы допускаемого СКО измерений расстояний, мм (L - измеряемое расстояние, мм): | ||||
|
- режим отражательный |
±(1 + 1,5 10'6L) |
±(1+1,5 10bL) |
±(1+1,5-10’е1_) |
±(1+1,5 Ю’-L) |
|
- режим безотражательный: | ||||
|
в диапазоне от 1,5 до 500 м |
±(2+2-10'6 L) |
±(2+2W6L) |
±(2+2-10’6-L) |
±(2+2-10'6-L) |
|
в диапазоне свыше 500 м |
±(4+2ЮЧ) |
±(4+2-10’bL) |
±(4+2-10'б1_) |
±(4+2 W6L) |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
IP66 |
IP66 |
IP55 |
|
Диапазон рабочих температур |
от минус 20 °C до плюс 50 °C |
от минус 20 °C до плюс 50 °C |
от минус 20 °C до плюс 50 °C |
от минус 20 °C до плюс 50 °C |
|
Диапазон температуры хранения |
от минус 40 °C до плюс 70 °C |
от минус 40 °C до плюс 70 °C |
от минус 40 °C до плюс 70 °C |
от минус 40 °C до плюс 70 °C |
|
Габаритные размеры, не более, мм |
195x224x318 |
213x224x318 |
212x224x318 |
226x214x336 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации тахеометров типографским способом.
Комплектность
Комплект поставки тахеометров указан в таблице 6. Таблица 6 - Комплект поставки тахеометров
|
Наименование |
Количество |
|
Тахеометр |
1 |
|
Футляр |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Методика поверки МРБ МП 1403-2013 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Leica Geosystems AG», Швейцария, Сингапур.
МРБ МП 1403-2013 «Тахеометры электронные Leica серий TS, ТМ, MS. Методика поверки».
Заключение
Тахеометры электронные Leica серий TS, ТМ, MS соответствуют требованиям документации фирмы «Leica Geosystems AG», Швейцария, Сингапур.
Тахеометры электронные Leica серий TS, ТМ, MS соответствуют техническим регламентам Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (декларация о соответствии
№ ЕАЭС № BY/112 11.01. ТР020 003 33312 сроком действия по 16 апреля 2024 включительно).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
Другие Тахеометры
