Тахеометры SOUTH
| Номер в ГРСИ РФ: | РБ 03 01 10469 23 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD", Китай |
|
Описание типа РБ 03 01 10469 23 [2023-12-05]
rb-03-01-10469-23_2023-12-05.pdf
|
Скачать |
Тахеометры SOUTH (далее-тахеометры) предназначены для измерения вертикальных и горизонтальных углов, расстояний.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 10469 23 |
| Наименование | Тахеометры SOUTH |
| Год регистрации | 2023 |
| Номер сертификата | 17145 |
| Дата регистрации | 2023-12-05 |
| Срок действия | 2028-12-05 |
| Получатель сертификата | ООО «Геотоп», г. Минск, Республика Беларусь |
Производитель / Заявитель
фирма "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD"
Адрес: 4/F. No. 8, Jinn Gong Road, Tian lie Software Park, Zhong Shan Avenue West
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.3768-2023 «СОЕИ РБ. Тахеометры SOUTH. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 01 10469 23 [2023-12-05]
rb-03-01-10469-23_2023-12-05.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры SOUTH (далее-тахеометры) предназначены для измерения вертикальных и горизонтальных углов, расстояний.
Область применения - геодезия, строительство.
Описание
Тахеометр представляет собой комбинированный прибор, объединяющий в своей конструкции кодовый теодолит и лазерный дальномер. Прибор состоит из пылевлагозащищёппого корпуса, вмещающего оптические и электронные компоненты, отсоединяемого трегера и съемной аккумуляторной батареи.
Принцип действия углового измерительного канала основан на использовании фотоэлектрического метода считывания штрих-кодовых горизонтального и вертикального лимбов. Тахеометры имеют встроенный жидкостный электрический компенсатор, который автоматически вносит поправки в измеряемые углы за отклонение тахеометра от вертикали.
Принцип действия линейного измерительного капала основан на измерении разности фаз модулируемого сигнала и реализует фазовый метод измерения расстояний. Тахеометр имеет отражательный режим работы (лазерное излучение отражается от призменного отражателя, установленного в точке измерения) и бсзотражатсльпый (диффузное отражение лазерного излучения от измеряемой точки).
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на персональный компьютер для дальнейшей обработки. Встроенное программное обеспечение позволяет автоматизировать полевые работы и решать широкий спектр геодезических задач. Управление тахеометром осуществляется с помощью кнопочной либо сенсорной панели управления.
Тахеометры изготавливают в следующих исполнениях: Nl, N3, N40, N41, N6+, N6+R1500, N7, N8, N80, N9.

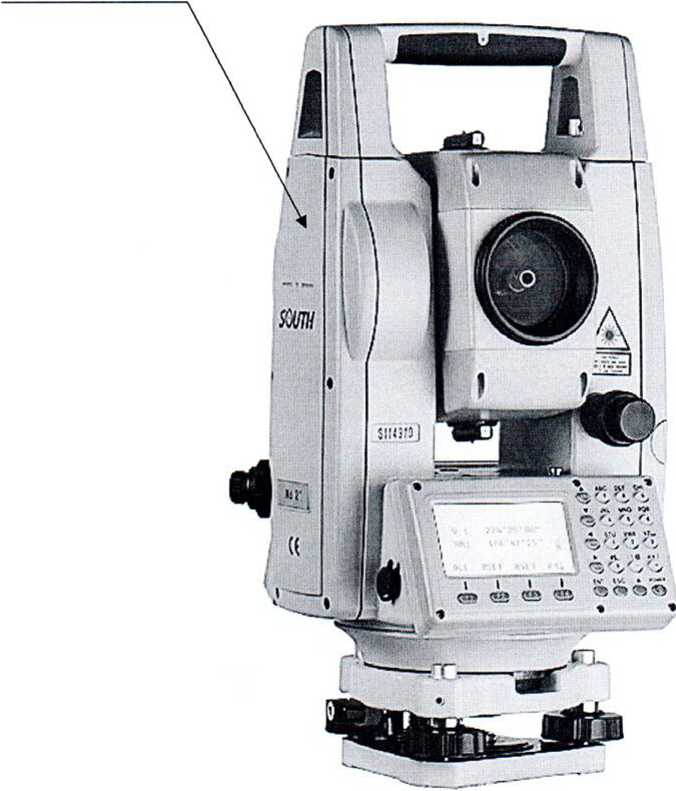

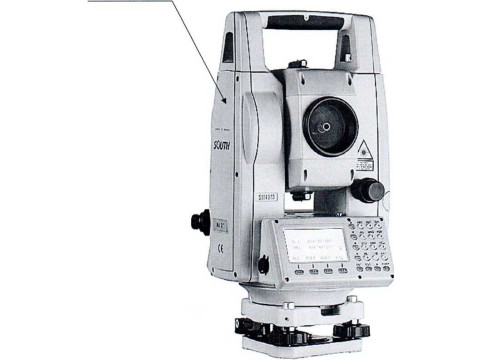

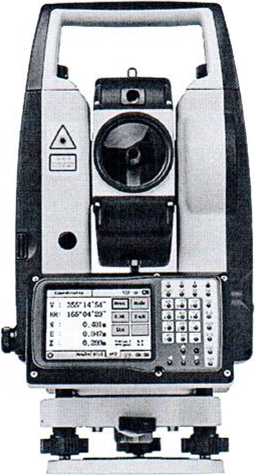

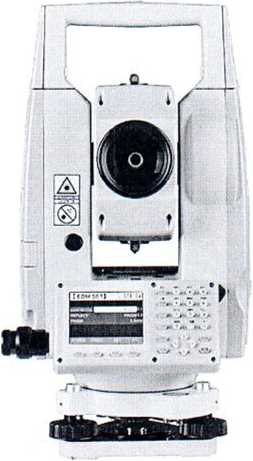

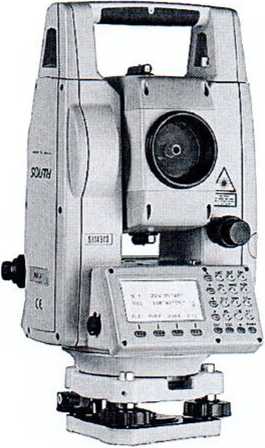

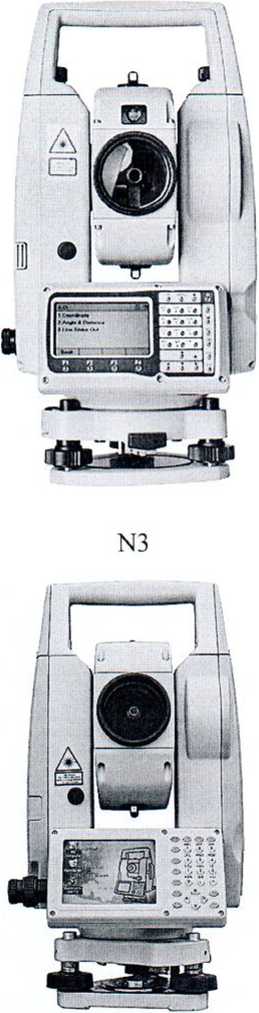

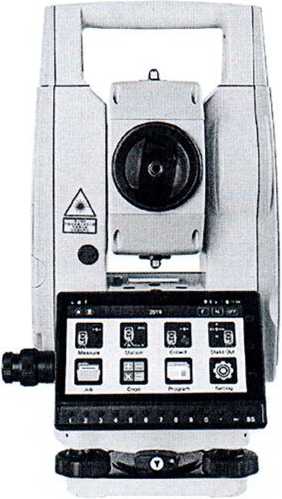

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблицах 1-9.
|
Наименование |
Значение N1 |
|
Диапазон отклонения вертикальной оси при вращении тахеометра, коллимационная погрешность, место пуля или место зенита |
от минус 10" до плюс 10" |
|
Диапазон отклонения от перпендикулярности оси вращения зрительной грубы и вертикальной оси тахеометра |
от минус 20" до плюс 20" |
|
Диапазон работы компенсатора |
от минус 4' до плюс 4' |
|
Пределы допускаемой погрешности работы компенсатора на 1’ наклона тахеометра |
±1" |
|
Среднее квадратическое отклонение при измерении горизонтальных и вертикальных углов, нс более |
2" |
|
Среднее квадратическое отклонение при измерении расстояний, мм, нс более: в отражательном режиме в безотражателыюм режиме: |
2 + 2-10'6-L 3 + 2-10'6-L |
Примечание — L — числовое значение, соответствующее измеренному расстоянию в миллиметрах
Среднее квадратическое отклонение при измерении расстояний в отражательном и
безотражателыюм режимах Sd, мм, рассчитывают по формуле sd = J t~1'^ 1
где Eij - отклонениеj-oro измерения i-ой линии базиса от действительного значения, мм; п - количество измерений.
Уп г2 ^1=1,7=1 ij
п
Таблица 2
|
Наименование Диапазон отклонения вертикальной оси при вращении тахеометра, коллимационная погрешность, место нуля или место зенита |
Значение |
|
N3 от минус 10" до плюс 10" | |
|
Диапазон отклонения от перпендикулярности оси вращения зрительной трубы и вертикальной оси тахеометра |
от минус 20" до плюс 20" |
|
Диапазон работы компенсатора |
от минус 6' до плюс 6' |
|
Пределы допускаемой погрешности работы компенсатора па 1' наклона тахеометра |
±1" |
|
Среднее квадратическое отклонение при измерении горизонтальных и вертикальных углов, нс более |
2" |
|
Среднее квадратическое отклонение при измерении расстояний, мм, не более: в отражательном режиме в безотража тельном режиме |
2 + 2-10‘6-L |
|
3 +2-10'6-L |
Примечание - L - числовое значение, соответствующее измеренному расстоянию в миллиметрах
Среднее квадратическое отклонение при измерении расстояний в отражательном и
безотражателыюм режимах Sd, мм, рассчитывают по формуле sd =
где 8ij - отклонение j-oro измерения i-ой линии базиса от действительного значения, мм; п - количество измерений.
|
Наименование |
Значение N40 |
|
Диапазон отклонения вертикальной оси при вращении тахеометра, коллимационная погрешность, место нуля или место зенита |
ОТ МИНУС 10" до плюс 10" |
|
Диапазон отклонения от перпендикулярности оси вращения зрительной трубы и вертикальной оси тахеометра |
от минус 20" до плюс 20" |
|
Диапазон работы компенсатора |
от минус 6' до плюс 6' |
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1" |
|
Среднее квадратическое отклонение при измерении горизонтальных и вертикальных углов, нс более |
2" |
|
Среднее квадратическое отклонение при измерении расстояний, мм, не более: в отражательном режиме в безогражательном режиме |
2 + 2-10’6-L 3 + 2-10’6-L |
Примечание - L - числовое значение, соответствующее измеренному расстоянию в миллиметрах
Среднее квадратическое отклонение при измерении расстояний в отражательном и
1ST = безогражательном режимах Sd, мм, рассчитывают по формуле sd = J 1~14~1
где Eij - отклонение j-oro измерения i-ой линии базиса от действительного значения, мм; п - количество измерений.
Таблица 4
|
Значение | |
|
I 1аи мснован ис |
N41 |
|
Диапазон отклонения вертикальной оси при вращении тахеометра, коллимационная погрешность, место нуля или место зенита |
ОТ МИНУС 10" до плюс 10" |
|
Диапазон отклонения от перпендикулярности оси вращения зрительной грубы и вертикальной оси тахеометра |
от минус 20" до плюс 20" |
|
Диапазон работы компенсатора |
от минус 6' до плюс 6' |
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1" |
|
Среднее квадратическое отклонение при измерении горизонтальных и вертикальных углов, нс более |
1" |
|
Среднее квадратическое отклонение при измерении расстояний, мм, не более: в отражательном режиме |
1 + l-10’6-L |
|
в безотражателыюм режиме |
3 + 2-10'6-L |
|
Примечание - L - числовое значение, соответствующее измеренному расе миллиметрах Среднее квадратическое отклонение при измерении расстояний в отражат /s"=i ■- безотражателыюм режимах sa. мм, рассчитывают по формуле sd = 1 где Ei, - отклонение j-oro измерения i-ой линии базиса от действительного п - количес тво измерений. |
ГОЯНИЮ в елыюм и =1 9 значения, мм; |
|
Наименование |
Значение |
|
N6+ N6+R1500 | |
|
Диапазон отклонения вертикальной оси при вращении тахеометра, коллимационная погрешность, моего нуля или место зенита |
от минус 10" до плюс 10" |
|
Диапазон отклонения от перпендикулярности оси вращения зрительной трубы и вертикальной оси тахеометра |
от минус 20" до плюс 20" |
|
Диапазон работы компенса тора |
от минус 4' до плюс 4' |
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1" |
|
Среднее квадратическое отклонение при измерении горизонтальных и вертикальных углов, не более |
2" |
|
Среднее квадратическое отклонение при измерении расстояний, мм, не более: в отражательном режиме в безотражательном режиме |
2 + 2-10’6-L 3 + 2-10'6-L |
|
Примечание - L - числовое значение, соответствующее измеренному расстоянию в миллиметрах Среднее квадратическое отклонение при измерении расстояний в отражательном и - Е2 безотражательном режимах Sd, мм, рассчитывают по формуле sd = J где Eij - отклонение j-oro измерения i-ой линии базиса от действительного значения, мм; п - количество измерений. | |
Таблица 6
|
Наименование |
Значение |
|
N7 | |
|
Диапазон отклонения вертикальной оси при вращении тахеометра, коллимационная погрешность, место нуля или место зенита |
от минус 10" до плюс 10" |
|
Диапазон отклонения от перпендикулярности оси вращения зрительной трубы и вертикальной оси тахеометра |
от минус 20" до плюс 20" |
|
Диапазон работы компенсатора |
от минус 4' до плюс 4' |
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1" |
|
Среднее квадратическое отклонение при измерении горизонтальных и вертикальных углов, не более |
2" |
|
Среднее квадратическое отклонение при измерении расстояний, мм, не более: в отражательном режиме в безотражательном режиме |
2 + 2-10‘6-L |
|
3 + 2-10’6-L | |
|
11римечание - L - числовое значение, соответствующее измеренному расстоянию в миллиметрах Среднее квадратическое отклонение при измерении расстояний в отражательном и безотражательном режимах Sd, мм, рассчитывают по формуле sd = 1 1 ,J 1 где Eij - отклонение j-oro измерения i-ой линии базиса от действительного значения, мм; п - количество измерений. | |
|
Наименование |
Значение N8 |
|
Диапазон отклонения вертикальной оси при вращении тахеометра, коллимационная погрешность, место нуля или место зенита |
от минус 10" до плюс 10" |
|
Диапазон отклонения от перпендикулярности оси вращения зрительной грубы и вертикальной оси тахеометра |
от минус 20" до плюс 20" |
|
Диапазон работы компенсатора |
от минус 4' до плюс 4' |
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1" |
|
Среднее квадратическое отклонение при измерении горизонтальных и вертикальных углов, не более |
2" |
|
Среднее квадратическое отклонение при измерении расстояний, мм. нс более: в отражательном режиме в бсзотражателыюм режиме |
2 + 2-10'6-L 3 + 2-10'6-L |
Примечание - L — числовое значение, соответствующее измеренному расстоянию в миллиметрах
Среднее квадратическое отклонение при измерении расстояний в отражательном и
бсзотражателыюм режимах sa, мм, рассчитывают по формуле sd — J "•
где £ij - отклонение j-oro измерения i-ой линии базиса от действительного значения, мм; п - количество измерений.
Таблица 8
|
11аименовапис |
Значение |
|
N80 | |
|
Диапазон отклонения вертикальной оси при вращении тахеометра, коллимационная погрешность, место нуля или место зенита |
от минус 10" до плюс 10" |
|
Диапазон отклонения от перпендикулярности оси вращения зри тельной трубы и вертикальной оси тахеометра |
от минус 20" до плюс 20" |
|
Диапазон работы компенсатора |
от минус 4' до плюс 4' |
|
11редслы допускаемой погрешнос ти работы компенсатора на 1' наклона тахеометра |
±1" |
|
Среднее квадратическое отклонение при измерении горизонтальных и вертикальных углов, не более |
2" |
|
Среднее квадратическое отклонение при измерении расстояний, мм, нс более: в отражательном режиме в безотража тельном режиме |
2 + 2-10‘6-L |
|
3 + 2-10'6-L | |
|
Примечание - L - числовое значение, соответствующее измеренному расстоянию в миллиметрах Среднее квадратическое отклонение при измерении расстояний в отражательном и 1^7-1 lEi бсзотражателыюм режимах Sd, мм, рассчитывают по формуле sd = 1 где Eij - отклонение j-oro измерения i-ой линии базиса от действительного значения, мм; п - количество измерений. | |
|
Наименование |
Значение N9 |
|
Диапазон отклонения вертикальной оси при вращении тахеометра, коллимационная погрешность, место нуля или место зенита |
от минус 10" до плюс 10" |
|
Диапазон отклонения от перпендикулярности оси вращения зрительной грубы и вертикальной оси тахеометра |
от минус 20" до плюс 20" |
|
Диапазон работы компенсатора |
от минус 4' до плюс 4' |
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1" |
|
Среднее квадратическое отклонение при измерении горизонтальных и вертикальных углов, не более |
1" |
|
Среднее квадратическое отклонение при измерении расстояний, мм, не более: в отражательном режиме в безотражательном режиме |
1 + l-10-6-L 3 +2-10'6-L |
Примечание - L - числовое значение, соответствующее измеренному расстоянию в миллиметрах
Среднее квадратическое отклонение при измерении расстояний в отражательном и
безотражательном режимах Sd, мм, рассчитывают но формуле sd = I
где су - отклонение j-oro измерения i-ой линии базиса от действительного значения, мм; п - количество измерений.
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблицах 10-13.
Таблица 10
|
Наименование |
Значение | |
|
N1 |
N3 | |
|
1 |
2 |
3 |
|
Угловое поле зрения зрительной трубы, нс менее |
1°30' | |
|
Наименьшее расстояние визирования, м, нс более |
1,2 |
1,5 |
|
Цена деления установочных уровней: круглого электронного |
8' / 2 мм 30" / 2 мм | |
|
Диапазон измерений: углов расстояний, м: отражательный режим (1 призма) безотражательный режим |
от 0° до 360° | |
|
от 1.2 до 5000 |
от 1,5 до 5000 | |
|
от 1,2 до 1000 |
от 1,5 до 1000 | |
Лродолжснис таблицы 10
|
1 |
2 |
3 _______ |
|
Источник электропитания |
аккумулятор напряжением 7,4 В | |
|
Степень защиты, обеспечиваемая оболочкой (код IP) поГОСТ 14254-2015 |
IP65 |
IP54 |
|
Диапазон температуры окружающего воздуха в условиях эксплуатации, °C |
от минус 20 до плюс 50 | |
|
Диапазон температуры окружающего воздуха в условиях транспортирования и хранения, °C |
от минус 20 до плюс 50 | |
Таблица 11
|
... Наименование |
Значение | |
|
N40 |
N41 | |
|
Угловое поле зрения зрительной трубы, нс менее |
1°30' | |
|
Наименьшее расстояние визирования, м, нс более |
1.5 | |
|
Цена деления установочных уровней: круглого электронного |
6' / 2 мм 30" / 2 мм | |
|
Диапазон измерений: углов расстояний, м: отражательный режим (1 призма) безотражательный режим |
от 0° до 360° | |
|
от 1,5 до 5000 |
от 1.5 до 4000 | |
|
от 1.5 до 1000 | ||
|
Источник электропитания |
аккумулятор напряжением 7,4 В | |
|
Степень защиты, обеспечиваемая оболочкой (код IP) ио ГОСТ 14254-2015 |
IP66 | |
|
Диапазон температуры окружающего воздуха в условиях эксплуатации, °C |
от минус 20 до плюс 50 | |
|
Диапазон температуры окружающего воздуха в условиях транспортирования и хранения, °C |
от минус 20 до плюс 50 | |
Таблица 12
|
Наименование |
Значение | |||
|
N6+ |
N6+R1500 |
N7 |
N9 | |
|
1 |
2 |
3 |
4 |
5 |
|
Угловое ноле зрения зрительной трубы, нс менее |
1°30' | |||
|
Наименьшее расстояние визирования, м, нс более |
1,2 | |||
|
Цена деления установочных уровней: круглого электронного |
87 2 мм 30'7 2 мм | |||
11родолжепие таблицы 12
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений: углов расстояний, м: отражательный режим (1 призма) безотражательный режим |
от 0° до 360° | |||
|
от 1,2 до 5000 |
от 1,2 до 5000 |
от 1,2 до 3500 | ||
|
от 1,2 до 1000 |
от 1,2 до 1500 | |||
|
Источник электропитания |
аккумулятор напряжением 7,4 В | |||
|
Степень защиты, обеспечиваемая оболочкой (код IP) по ГОСТ 14254-2015 |
IP55 | |||
|
Диапазон температуры окружающего воздуха в условиях эксплуатации, °C |
от минус 20 до плюс 50 | |||
|
Диапазон температуры окружающего воздуха в условиях транспортирования и храпения, °C |
от минус 20 до плюс 50 | |||
Таблица 13
|
Наименование |
Значение | |
|
N80 |
N8 | |
|
Угловое ноле зрения зрительной трубы, не менее |
1°30' | |
|
Наименьшее расстояние визирования, м, нс более |
1,4 | |
|
Цена деления установочных уровней: круглого электронного |
8' / 2 мм 30" / 2 мм | |
|
Диапазон измерений: углов расстояний, м: отражательный режим (1 призма) безотражательный режим |
от 0° до 360° | |
|
от 1.4 до 5000 | ||
|
от 1.4 до 2000 |
от 1,4 до 1000 | |
|
Источник электропитания |
аккумулятор напряжением 7,4 В | |
|
Степень защиты, обеспечиваемая оболочкой (код IP) по ГОСТ 14254-2015 |
1Р55 | |
|
Диапазон температуры окружающего воздуха в условиях эксплуатации, °C |
от минус 20 до плюс 50 | |
|
Диапазон температуры окружающего воздуха в условиях транспортирования и хранения, °C |
от минус 20 до плюс 50 | |
Комплектность
|
Наименование |
Количество |
|
Тахеометр |
1 |
|
Батарея |
1 |
|
Зарядное устройст во |
1 |
|
Отвес |
1 |
|
Набор инструментов |
1 |
|
Руководство пользователя |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства пользователя.
Поверка осуществляется но МРБ МП.3768-2023 «Система обеспечения единства измерений Республики Беларусь. Тахеометры SOU TH. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация производителя (руководство пользователя);
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011); методику поверки:
МРБ МП.3768-2023 «Система обеспечения единства измерений Республики Беларусь. Тахеометры SOUTH. Методика поверки».
Перечень средетв поверки: представлен в таблице 15.
Таблица 15__
Наименование и тип средств поверки _===__ .
'Гермогигрометр UNITESS TUB 1______
У с гановка авгоколлимациош 1ая для поверки нивелиров и теодолитов А У1IHT_____
Эталонный линейный базис из состава Национального эталона единицы длины метра в области больших длин НЭ РБ 53-19_____
Базис линейный_____
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 16.
|
Исполнение |
Номер версии НО (идентификационный номер) |
|
N1 |
нс ниже V230519 |
|
N3 |
не ниже FM sys 230210 |
|
N40/N41 |
не ниже FM sys 230106 |
|
N6+/N6+R1500 |
нс ниже N36230621 |
|
N7 |
нс ниже V230628 |
|
N8/N80 |
нс ниже 230310 |
|
N9 |
не ниже V230628 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: тахеометры SOUTH соответствуют требованиям технической документации производителя (руководства пользователя). ТР ТС 020/2011. ТР ТС 004/2011.
I [роизводитель средств измерений
«SOUTH SURVEYING & MAPPING INS TRUMENT CO., LTD»
No.39, Sicheng Road, Tianhe District, Guangzhou, Китай
Уполномоченное юридическое лицо, проводившее испытания средств измерений/мстрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовилснский тракт, 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@bclgim.by
Приложения: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Ю.В. Козак
Заместитель директора БслЕИМ
Приложение 1 (обязательное) Фотографии общего вида средств измерений
N1
N6+/N6+R1500
N7/N9
Рисунок 1.1- Фотографии общего вида тахеометров SOUTH (изображение носи т иллюстративный характер)
N40/N41
N80/N8
N3(O321DCX1)
manufactured: SOUTH 05/2023 larger yoursuccess
Input: 6.3-8.4V - 110-350mA Made in China
CC EHC
Рисунок 1.3 - Фотографии маркировки тахеометров SOUTH
Приложение 2 (обязательное)
Схема (рисунок) с указанием места лля нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
Другие Тахеометры
