Тахеометры электронные Nikon DTM, NPL, Trimble M3, Nikon NPR, TrimbleTS 525
| Номер в ГРСИ РФ: | РБ 03 01 3470 09 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | "Nikon-Trimble Co., Ltd.", Япония |
|
Описание типа РБ 03 01 3470 09 [2009-06-15]
rb-03-01-3470-09_2009-06-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3470 09 [2009-04-30]
rb-03-01-3470-09_2009-04-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3470 09 [2011-02-28]
rb-03-01-3470-09_2011-02-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3470 09 [2008-03-31]
rb-03-01-3470-09_2008-03-31.pdf
|
Скачать |
Тахеометры электронные Nikon DTM, Nikon NPL, Nikon NPR, Nikon Nivo (далее - тахеометры), предназначены для измерений вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 3470 09 |
| Наименование | Тахеометры электронные Nikon DTM, NPL, Trimble M3, Nikon NPR, TrimbleTS 525 |
| Год регистрации | 2009 |
| Номер сертификата | 5830 |
| Дата регистрации | 2009-04-29 |
| Срок действия | 2012-07-26 |
| Получатель сертификата | фирма "Nikon-Trimble Co., Ltd", Япония (JP) |
Производитель / Заявитель
фирма "Nikon-Trimble Co., Ltd"
Адрес: Technoport Mituiseimei Bldg., 16-2, Minamikamata 2-chome, Ota-ku, Tokyo 144-0035
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1771-2008 |
Поверители
Скачать
|
Описание типа РБ 03 01 3470 09 [2009-06-15]
rb-03-01-3470-09_2009-06-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3470 09 [2009-04-30]
rb-03-01-3470-09_2009-04-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3470 09 [2011-02-28]
rb-03-01-3470-09_2011-02-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3470 09 [2008-03-31]
rb-03-01-3470-09_2008-03-31.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры электронные Nikon DTM, Nikon NPL, Nikon NPR, Nikon Nivo (далее - тахеометры), предназначены для измерений вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Область применения - инженерно-геодезические изыскания, землеустроительные работы, топографические съемки, строительство.
Описание
Тахеометры состоят из кодового теодолита и лазерного дальномера. В корпусе тахеометра установлены оптические и электронные компоненты, отсоединяемый трегер и съемная аккумуляторная батарея. Установка тахеометра в рабочее положение производится по круговому уровню на трегере и цилиндрическому на алидаде. Управление тахеометром осуществляется с помощью встроенной клавишной панели.
Электронные считывающие устройства обеспечивают автоматическое снятие отсчетов по горизонтальному и вертикальному угломерным лимбам, а компенсатор автоматически вносит поправки на отклонение оси тахеометра от вертикали в измеренные значения углов.
Измерение расстояний осуществляется в отражательном (с призмой) и безотражательном режимах.
Результаты измерений выводятся на i-рафический дисплей и сохраняются во внутренней памяти. Для обеспечения автоматизации полевых работ используются встроенные программы, позволяющие решать широкий спектр типовых геодезических задач.

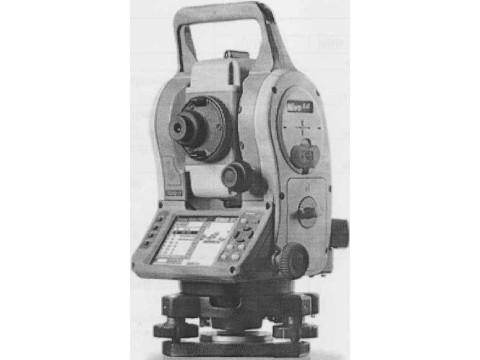

Внешний вид тахеометра приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

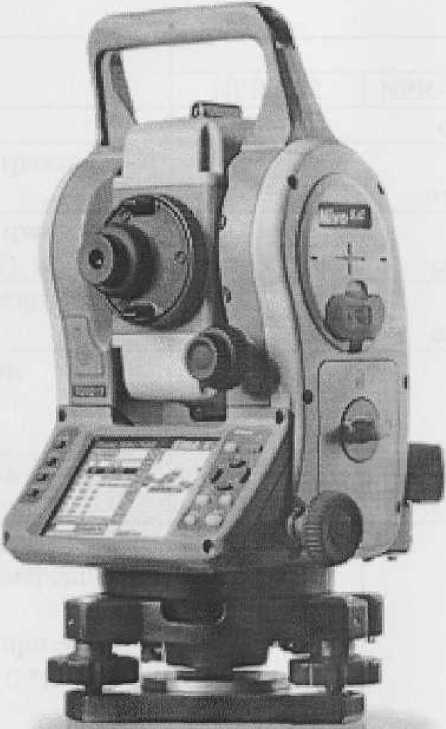

Рисунок 1 Внешний вид тахеометра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахеометров электронных Nikon DTM. Nikon NPL приведены в таблице 1, Nikon NPR - в таблице 2, Nikon Nivo в таблицах 3,4 Таблица I
|
Характеристика |
Значение | |
|
Nikon DTM |
Nikon NPL | |
|
Диапазон измерений углов |
от 0 до 360° | |
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,6 до 5000 | |
|
Диапазон измерений расстояний в безотражательном режиме, м |
от 1.6 до 300 |
от 1,6 до 210 |
|
Дискретность отсчета при измерении: углов расстояний, мм |
1 |
и |
|
Средняя квадратическая погрешность измерения угла, не более |
±3" | |
|
Средняя квадратическая погрешность измерения расстояния, мм. не более (D - измеренное расстояние, м) - в отражательном режиме (с одной призмой); - в безотражательном режиме |
±(3+2-10'6D) ±(5-t-2-10'6-D) |
±(3+2-10'6-D) ±(3+2-10'6-D) |
|
Диапазон работы автоматического компенсатора |
одноосный ±3' |
двухосный ±3' |
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±1" | |
|
Увеличение зрительной трубы, крат, не менее |
26 | |
|
Угол поля зрения зрительной трубы, не менее |
1°30’ | |
|
Цена деления кругового уровня |
872мм | |
|
Цена деления цилиндрического уровня |
30" | |
|
Температура окружающего воздуха при эксплуатации и транспортировании, °C |
от минус 20 до плюс 50 | |
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 | |
|
Характеристика |
Значение | |||
|
NPR-332 |
NPR-352 |
NPR-352W |
NPR-362 | |
|
Диапазон измерений углов |
от 0 до 360° | |||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,6 до 5000 | |||
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1,5 до 270 | |||
|
Диапазон измерений расстояний в безотража-тельном режиме, м |
от 1,5 до 300 | |||
|
Дискретность отсчета при измерении: углов расстояний, мм |
175'710" 1 | |||
|
Средняя квадратическая погрешность измерения угла, не более |
±5" |
± 3" | ||
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D - измеренное расстояние, м) - в отражательном режиме (с одной призмой): в диапазоне температур от минус 10 °C до плюс 40 °C; в диапазоне температур от минус 20 °C до минус 10 °C и от плюс 40 °C до плюс 50 °C; - в безотражательном режиме: в диапазоне температур от минус 10 °C до плюс 40 °C; в диапазоне температур от минус 20 °C до минус 10 °C и от плюс 40 °C до плюс 50 °C |
±(3+2-10‘6-D) ±(3+3 10'6-D) ±(3+2T0’6-D) ±(3+3-10'6D) |
±(2+2T0'6-D) ±(2+3-10'6-D) ±(3+210‘6D) ±(3+3-10'6-D) | ||
|
Диапазон работы автоматического компенсатора |
одноосный ±3’ |
одноосный ±3' | ||
|
Пределы допускаемой погрешности работы компенсатора на 11 наклона тахеометра |
±1” | |||
|
Увеличение зрительной трубы, крат, не менее |
32 | |||
|
Угол поля зрения зрительной трубы, не менее |
1е |
'20' | ||
|
Цена деления кругового уровня |
1072мм | |||
|
Цена деления цилиндрического уровня |
30" | |||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 |
от минус 30 до плюс 50 |
от минус 20 до плюс 50 | |
|
Температура окружающего воздуха при хранении, °C |
от минус 25 до плюс 60 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
IP56 |
IP54 |
IP56 | |
|
Характеристика |
Значение | ||
|
Nivo 2.М |
Nivo З.М |
Nivo 5.М | |
|
Диапазон измерений углов |
от 0 до 360° | ||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,5 до 5000 | ||
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1,5 до 300 | ||
|
Диапазон измерений расстояний в безотражательном режиме, м |
от 1,5 до 300 | ||
|
Дискретность отсчета при измерении: углов расстояний, мм |
175710" 1 | ||
|
Средняя квадратическая погрешность измерения угла, не более |
±2" |
±3" |
± 5" |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D - измеренное расстояние, м) - в отражательном режиме (с одной призмой); - в безотражательном режиме |
±(2+2-10'6-D) ±(3+2-10*4)) |
±(3+2-10AD) ±(5+2-10’6D) |
±(3+2-10'6-D) ±(3+2-10'6D) |
|
Диапазон работы автоматического компенсатора |
двухосный ±3' | ||
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1" | ||
|
Увеличение зрительной трубы, крат, не менее |
30 | ||
|
Угол поля зрения зрительной трубы, не менее |
1°20' | ||
|
Цена деления кругового уровня |
1072мм | ||
|
Цена деления цилиндрического уровня |
30" | ||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 | ||
|
Температура окружающего воздуха при транспортировании, °C |
от минус 25 до плюс 60 | ||
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 | ||
|
Характеристика |
Значение | ||
|
Nivo 2.С |
Nivo З.С |
Nivo 5.С | |
|
Диапазон измерений углов |
от 0 до 360° | ||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,5 до 3000 |
от 1,5 до 5000 | |
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1,5 до 270 |
от 1,5 до 300 | |
|
Диапазон измерений расстояний в безотражательном режиме, м |
от 1,5 до 300 | ||
|
Дискретность отсчета при измерении: углов расстояний, мм |
1’75'710" 1 | ||
|
Средняя квадратическая погрешность измерения угла, не более |
±2" |
±3" |
±5" |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D - измеренное расстояние, м) - в отражательном режиме (с одной призмой); - в безотражательном режиме |
±(2+210'6D) ±(3+2-10’6-D) |
±(3+2-10‘6D) ±(5+2-10'6-D) |
±(3+210‘6,D) ±(3+210'6D) |
|
Диапазон работы автоматического компенсатора |
двухосный ±3' | ||
|
Пределы допускаемой погрешности работы компенсатора на 1 ’ наклона тахеометра |
±1" | ||
|
Увеличение зрительной трубы, крат, не менее |
30 | ||
|
Угол поля зрения зрительной трубы, не менее |
1°20* | ||
|
Цена деления кругового уровня |
1072мм | ||
|
Цена деления цилиндрического уровня |
30" | ||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 | ||
|
Температура окружающего воздуха при транспортировании, °C |
от минус 25 до плюс 60 | ||
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- тахеометр;
- аккумуляторные батареи;
- зарядное устройство;
- набор инструментов;
- укладочный футляр;
- руководство по эксплуатации;
- методика поверки МРБ МП. 1771-2008.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Nikon-Trimble Со., Ltd", Япония.
ГОСТ 23543-88 "Приборы геодезические. Общие технические условия";
МРБ МП. 1771-2008 "Тахеометры электронные Nikon DTM, NPL, Trimble М3,—Nikon NPR,
Trimble TS 525. Методика поверки". \
A
Заключение
Тахеометры электронные Nikon DTM, Nikon NPL, Nikon NPR, Nikon Nivo соответствуют требованиям технической документации фирмы " Nikon-Trimble Со., Ltd " (Япония), ГОСТ 23543-88.
Межповерочный интервал - не более 12 месяцев (для тахеометров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
