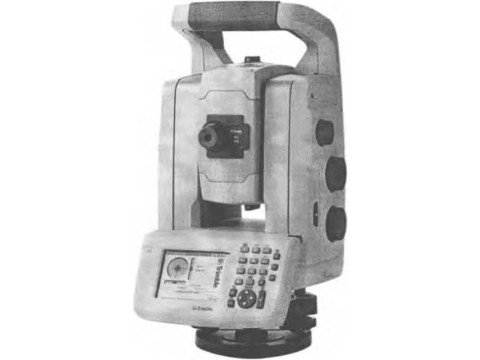

Тахеометры электронные Trimble
| Номер в ГРСИ РФ: | РБ 03 01 2319 12 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | "Trimble AB", Швеция |
|
Описание типа РБ 03 01 2319 12 [2013-06-13]
rb-03-01-2319-12_2013-06-13.pdf
|
Скачать |
Тахеометры электронные Trimble (далее - тахеометры), предназначены для измерений вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2319 12 |
| Наименование | Тахеометры электронные Trimble |
| Год регистрации | 2012 |
| Номер сертификата | 7961 |
| Дата регистрации | 2012-07-05 |
| Срок действия | 2017-07-05 |
| Получатель сертификата | фирма "Trimble AB", Швеция (SE) |
Производитель / Заявитель
фирма "Trimble AB"
Адрес: Rinkebyvagen 17, 182 11, Danderyd, Швеция
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1455 -2013. |
Поверители
Скачать
|
Описание типа РБ 03 01 2319 12 [2013-06-13]
rb-03-01-2319-12_2013-06-13.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры электронные Trimble (далее - тахеометры), предназначены для измерений вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Область применения - инженерно-геодезические изыскания, землеустроительные работы, топографические съемки, строительство.
Описание
Тахеометры состоят из кодового теодолита и лазерного дальномера. В корпусе тахеометра установлены оптические и электронные компоненты, отсоединяемый трегер и съемная аккумуляторная батарея. Установка тахеометра в рабочее положение производится по круговому уровню на трегере и по встроенному электронному уровню. Управление тахеометром осуществляется с помощью встроенной клавишной панели.
Электронные считывающие устройства обеспечивают автоматическое снятие отсчетов по горизонтальному и вертикальному угломерным лимбам, а компенсатор автоматически вносит поправки на отклонение оси тахеометра от вертикали в измеренные значения углов.
Измерение расстояний осуществляется в отражательном (с призмой) и безотражательном режимах.
Результаты измерений выводятся на графический дисплей и сохраняются во внутренней памяти, возможно использование карт памяти и USB-flash диска. Для обеспечения автоматизации полевых работ используются встроенные программы, позволяющие решать широкий спектр типовых геодезических задач.
Внешний вид тахеометра приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
[Государственный реестр] 1 средств измерений I \ Республики Беларусь /
Для документов,
Г И.
S3
S6
S8
VX

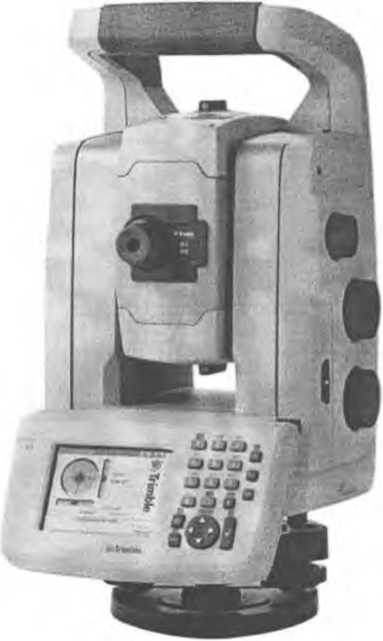

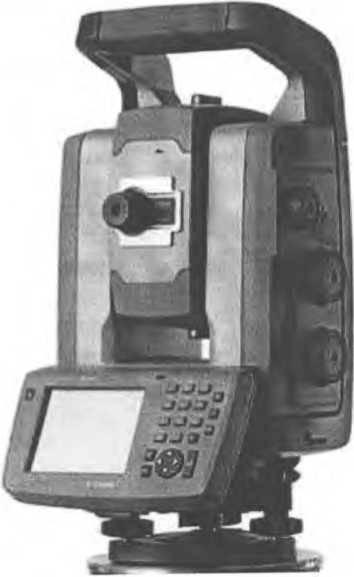

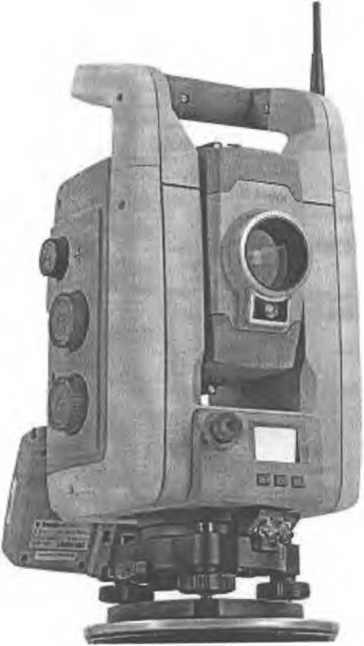

Рисунок 1 Внешний вид тахеометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕИ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахеометров представлены в таблице 1.
Таблица 1________________________________________________________________________________
|
Характеристика |
Значение | ||||
|
VX |
S3 |
S6 |
S8 | ||
|
Тип дальномера |
DR Plus |
DR |
DR Plus |
DR Plus |
DRHP |
|
Диапазон измерений углов |
от 0° до 360° | ||||
|
Диапазон измерений расстояний в отражательном режиме, м - с одной призмой |
от 0,2 до 2500 |
от 1,5 до 2500 |
от 0,2 до 2500 |
от 0,2 до 2500 |
от 1,5 до 3000 |
|
Диапазон измерений расстояний в без-отражательном режиме, м |
от 1 до 1300 |
от 1,5 до 400 |
от 1 до 1300 |
от 1 до 1300 |
от 1,5 до 150 |
|
Дискретность отсчета при измерении: - углов - расстояний, мм |
0,1" 1 |
Г 1 |
1" 1 |
0,1" 1 |
0,1" 1 |
|
Средняя квадратическая погрешность измерения угла, не более |
1" |
2'75" |
2'73'75" |
1" |
0,5'71" |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D - измеренное расстояние, мм) - в отражательном режиме; - в безотражательном режцме: - от 1 до 600 м - от 600 до 1300 м |
±(2+2T0‘6-D) ±(2+2T0’6-D) ±(5±2T0’6-D) |
±(2+2-10’6-D) ±(3+2-10’6-D) |
±(2+2T0'6-D) ±(2±2T0'6-D) |
±(2+2T0’6-D) ±(2+2T0'6-D) |
±(l+l-10'6-D) ±(3+2-10’6-D) |
|
Диапазон работы автоматического компенсатора |
±5' |
±5' |
±5' |
±5' | |
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±0,5" |
±0,5" |
±0,5" |
±0,5" | |
|
Увеличение зрительной трубы, крат, не менее |
30 |
30 |
30 |
30 | |
|
Угол поля зрения зрительной трубы, не менее |
1°30' |
1°30' |
1°30' |
1°30' | |
|
Цена деления кругового уровня |
872 мм |
872 мм |
872 мм |
872 мм | |
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 |
от минус 20 до плюс 50 |
от минус 20 до плюс 50 |
от минус 20 до плюс 50 | |
|
Температура окружающего воздуха при транспортировании, °C |
от минус 25 до плюс 60 |
от минус 25 до плюс 60 |
от минус 25 до плюс 60 |
от минус 25 до плюс 60 | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- тахеометр;
- торцовый ключ;
- непромокаемый чехол;
- инструмент для ручки (звездообразный ключ ТЗО);
- инструменты для трегера и оптического центрира;
- ключи для футляра инструмента (2 шт.);
- компакт-диск с руководством пользователя пространственной станции Trimble
- контроллер Trimble CU *;
- внутренние батареи (2 шт.) *;
- USB-кабель для устройства USB-накопителя или карты CF *;
- призма на 360 ° с удлинителем вехи *;
- USB-накопитель *;
- адаптер удлинителя вехи *;
- инструменты для идентификатора цели (2 шт.) *;
- измеритель высоты инструмента *;
- руководство по началу работы;
-методика поверки МРБ МП. 1455-2013.
* - не входит в стандартный комплект поставки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Trimble АВ", Швеция.
ГОСТ 23543-88 "Приборы геодезические. Общие технические условия".
МРБ МП. 1455-2013 "Тахеометры электронные Trimble. Методика поверки".
Заключение
Тахеометры электронные Trimble соответствуют требованиям технической документации фирмы "Trimble АВ" (Швеция), ГОСТ 23543-88.
Межповерочный интервал - не более 12 месяцев (для тахеометров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
