Тахеометры Pentax W (модификации Pentax R, Pentax V)
| Номер в ГРСИ РФ: | РБ 03 01 4113 09 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | "Pentax Industrial Instruments Co. Ltd", Япония |
Тахеометры Pentax W (модификации Pentax R, Pentax V) (далее - тахеометры), предназначены для измерения вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4113 09 |
| Наименование | Тахеометры Pentax W (модификации Pentax R, Pentax V) |
| Год регистрации | 2009 |
| Номер сертификата | 6007 |
| Дата регистрации | 2009-08-27 |
| Срок действия | 2014-08-27 |
| Получатель сертификата | фирма "Pentax Industrial Instruments Co. Ltd", Япония (JP) |
Производитель / Заявитель
фирма "Pentax Industrial Instruments Co. Ltd"
Адрес: 2-36-9, Maeno-cho, Itabashi-ku, Tokyo 174-0063
Контакты: +81-3-3960-0502 / +81-3-3960-0509
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1916-2009 |
Поверители
Скачать
|
Описание типа РБ 03 01 4113 09 [2010-03-23]
rb-03-01-4113-09_2010-03-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4113 09 [2009-01-01]
rb-03-01-4113-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры Pentax W (модификации Pentax R, Pentax V) (далее - тахеометры), предназначены для измерения вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Область применения - инженерно-геодезические изыскания, землеустроительные работы, топо-фафические съемки, строительство.
Описание
Тахеометры состоят из кодового теодолита и лазерного дальномера. В корпусе тахеометра установлены оптические и электронные компоненты, отсоединяемый трегер и съемная аккумуляторная батарея. Установка тахеометра в рабочее положение производится по круговому уровню на трегере и цилиндрическому на алидаде. Управление тахеометром осуществляется с помощью встроенной клавишной панели.
Электронные считывающие устройства обеспечивают автоматическое снятие отсчетов по горизонтальному и вертикальному угломерным лимбам, а компенсатор автоматически вносит поправки на отклонение оси тахеометра от вертикали в измеренные значения углов.
Измерение расстояний осуществляется в отражательном (с призмой) и безотражательном режимах.
Результаты измерений выводятся на графический дисплей и сохраняются во внутренней памяти. Для обеспечения автоматизации полевых работ используются встроенные программы, позволяющие решать широкий спектр типовых геодезических задач.
Тахеометры выпускают следующих модификаций: Pentax W, Pentax R, Pentax V.
Внешний вид тахеометра приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа. /•/ j \ \
ас

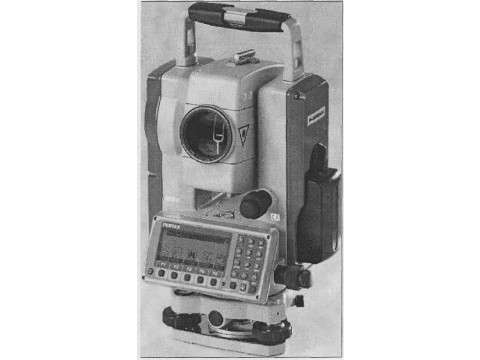

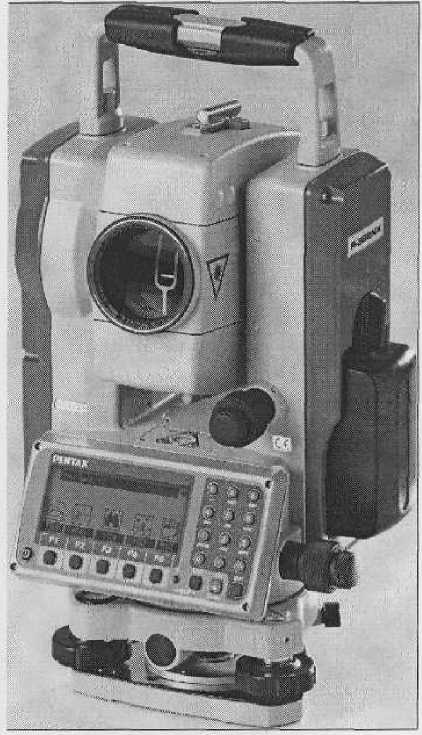

Рисунок 1 Внешний вид тахеометра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахеометров Pentax W (модификации Pentax К Pentax V) приведены в таблицах 1-5.
Таблица 1
|
Характеристика |
Значение | ||
|
W-821NX |
W-822NX W-823NX W-825NX |
W-822EX W-823EX W-825EX | |
|
1 |
2 |
3 |
4 |
|
Диапазон измерений углов |
от 0 до 360° | ||
|
Диапазон измерений расстояний в безотражательном режиме, м |
от 1,5 до 270 |
- | |
|
Диапазон измерений расстояний в отражательном режиме (с минипризмой), м |
от 1,5 до 1100 | ||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,5 до 3400 |
от 1,5 до 3400 |
от 1,5 до 3000 |
|
Диапазон измерений расстояний в отражательном режиме (с тремя призмами), м |
от 200 до 4500 |
от 200 до 4000 | |
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой 5Х5 см), м |
от 1,5 до 600 | ||
|
Дискретность отсчета при измерении: углов расстояний, мм - нормальный режим - точный режим |
1" 1 0,1 | ||
//. / /Тг- । \
I! li ь₽
\\
'? \Ди
|
1 |
2 |
3 |
4 |
|
Средняя квадратическая погрешность измерения угла, не более |
I" |
2" для W-822NX 3" для W-823NX 5" для W-825NX |
2" для W-822EX 3" для W-823EX 5" для W-825EX |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D- измеренное расстояние, мм) - в отражательном режиме |
±(2+210'6D) | ||
|
- в безотражательном режиме |
±(5+210*6D) |
±(5+2-104’-D) (для W-822NX, W-823NX) ±(5+3 10’6D) (для W-825NX) | |
|
Диапазон работы автоматического компенсатора |
±3’ трехосевой |
±3' W-822NX, W-822EX, W-823NX, W-823EX трехосевой W-825NX, W-825EX двухосевой | |
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±0,5" |
±0,5" для W-822NX ±1" для W-823NX ±1,5" для W-825NX |
±0,5" для W-822EX ±1"для W-823EX ±1,5" для W-825EX |
|
Увеличение зрительной трубы, крат, не менее |
32 |
3 |
0 |
|
Угол поля зрения зрительной трубы, не менее |
1°30’ | ||
|
Цена деления кругового уровня, не более |
872 мм | ||
|
Цена деления цилиндрического уровня, не более |
30" | ||
|
Температура окружающего воздуха при эксплуатации и хранения, °C |
от минус 20 до плюс 50 | ||
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 | ||
|
Габаритные размеры, мм, не более |
197x347x217 | ||
|
Масса (с батареей), кг, не более________________________ |
_______________________63_______________________ | ||
Таблица 2
|
Характеристика |
Значение | ||||
|
R-322NX R-322EX |
R-323NX R-323EX |
R-325NX R-325EX |
R-315NX R-315EX |
R-326EX | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диапазон измерений углов |
от 0 до 360° | ||||
|
Диапазон измерений расстояний в безотражательном режиме, м - нормальный режим - увеличенный режим |
от 1,5 до 90 от 1,5 до 200 | ||||
|
Диапазон измерений расстояний в отражательном режиме (с минипризмой), м |
от 1,5 до 1100 | ||||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,5 до 3400 |
от 1,5 до 3000 |
от 1,5 до 2000 | ||
|
Диапазон измерений расстояний в отражательном режиме (с тремя призмами), м |
от 200 до 4500 |
от 200 до 4000 |
от 200 до 2800 | ||
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой 5x5 см), м |
от 1,5 до 600 | ||||
|
Дискретность отсчета при измерении: углов расстояний, мм - точный режим - нормальный режим________ |
1” 0,1 1,0 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
Средняя квадратическая погрешность измерения угла, не более |
2" |
3” |
5” |
6" | ||
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D - измеренное расстояние, мм) - в отражательном режиме - в безотражательном режиме |
±(2+2 1 О’6D) ±(5+210'sD) |
±(3+210’6D) ±(5+3 1OAD) |
- | |||
|
в автоматическом режиме - в отражательном режиме - в безотражательном режиме |
±(2+1010’6D) ±(5+10- 10’6D) |
±(3+10- 10aD) | ||||
|
Диапазон работы автоматического компенсатора |
±3' трехосевой |
±3’ двухосевой | ||||
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±0,5" |
±1" |
±1,5" |
±2" | ||
|
Увеличение зрительной трубы, крат, не менее |
30 | |||||
|
Угол поля зрения зрительной трубы, не менее |
1°30’ | |||||
|
Цена деления кругового уровня, не более |
872 мм | |||||
|
Цена деления цилиндрического уровня, не более |
30" | |||||
|
Температура окружающего воздуха при эксплуатации и хранении, °C |
от минус 20 до плюс 50 | |||||
|
Габаритные размеры, мм, не более |
177x343x177 | |||||
|
Масса (с батареей), кг, не более |
5,7 | |||||
Таблица 3
|
Характеристика |
Значение | |||||
|
R-422N |
R-423N |
R-425N |
R-435N |
R-415N |
R-425NM | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон измерений углов |
от 0 до 360° | |||||
|
Диапазон измерений расстояний в безотражательном режиме, м |
от 1 до 600 | |||||
|
Диапазон измерений расстояний в отражательном режиме (с минипризмой), м |
от 1 до 2000 | |||||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1 до 5000 | |||||
|
Диапазон измерений расстояний в отражательном режиме (с тремя призмами), м |
от 200 до 6000 | |||||
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1 до 600 | |||||
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D -измеренное расстояние, мм) - в отражательном режиме - в безотражательном режиме |
±(2+2-10aD) ±(5+210<D) | |||||
|
Диапазон работы автоматического компенсатора |
±3' трсхосевой |
±3’ двухосевой | ||||
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±0,5" |
±1" |
±1,5" | |||
|
Увеличение зрительной трубы, крат, не менее |
- _ . зо. . -х | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Угол поля зрения зрительной трубы, не менее |
1°30' | |||||
|
Цена деления кругового уровня, не более |
872 мм | |||||
|
Цена деления цилиндрического уровня, не более |
30" | |||||
|
Температура окружающего воздуха при эксплуатации и хранении, °C |
от минус 20 до плюс 50 | |||||
|
Степень зашиты оболочки по ГОСТ 14254 |
IP56 | |||||
|
Габаритные размеры, мм, не более |
177x3^ |
13x177 | ||||
|
Масса (с батареей), кг, не более |
5,7 |
5,5 |
5,7 | |||
Таблица 4
|
Характеристика |
Значение | ||||
|
R-422VN |
R-423VN |
R-425VN |
R-423VDN |
R-425VDN | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диапазон измерений углов |
от 0 до 360° | ||||
|
Диапазон измерений расстояний в без-отражательном режиме, м |
от 1,5 до 400 | ||||
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1,5 до 600 | ||||
|
Диапазон измерений расстояний в отражательном режиме (с минипризмой), м |
от 1,5 до 1600 | ||||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,5 до 5500 | ||||
|
Диапазон измерений расстояний в отражательном режиме (с тремя призмами), м |
от 1,5 до 7000 | ||||
|
Дискретность отсчета при измерении: углов расстояний, мм |
1" 1 | ||||
|
Средняя квадратическая погрешность измерения угла, не более |
2" |
3" |
5" |
3" |
5" |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D -измеренное расстояние, мм) - в отражательном режиме с призмой - в отражательном режиме с пленкой |
i(3+2-10AD) ±(2+21 O^D) | ||||
|
- в безотражательном режиме |
±(5+210'6D) в диапазоне измерений от 1,5 м до 300 м ±(7+10’6-D) в диапазоне измерений от 300 м до 400 м | ||||
|
Диапазон работы автоматического компенсатора |
±3' двухосевой | ||||
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра * |
±0,5" |
±1" |
±1,5" |
±1" |
±1,5" |
|
Увеличение зрительной трубы, крат, не менее |
30 | ||||
|
Угол поля зрения зрительной трубы, не менее |
1°30’ | ||||
|
Цена деления кругового уровня, не более |
872 мм | ||||
|
Цена деления цилиндрического уровня, не более |
30" | ||||
|
Температура окружающего воздуха при эксплуатации и хранении, °C |
от минус 20 до плюс 50 | ||||
|
Степень защиты оболочки по ГОСТ 14254 |
1Р56 | ||||
|
Габаритные размеры, мм, не более |
180x342x177 | ||||
|
Масса (с батареей), кг, не более__________ |
5,5 \ ' г :\ | ||||
Таблица 5
|
Характеристика |
Значение | |||
|
V-325 V-325N |
V-323N |
V-227 V-227N |
V-225N | |
|
Диапазон измерений углов |
от 0 до 360° | |||
|
Диапазон измерений расстояний в безотражательном режиме, м |
от 1,5 до 200 (кроме V-325) |
от 1,5 до 9 |
3 | |
|
Диапазон измерений расстояний в отражательном режиме (с минипризмой), м |
от 1,5 до 1100 |
от 1,5 до 600 для V-227 от 1,5 до 800 для V-227N |
от 1,5 до 1000 | |
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,5 до 2000 |
от 1,5 до 1000 для V-227 от 1,5 до 1400 для V-227N |
от 1,5 до 1800 | |
|
Диапазон измерений расстояний в отражательном режиме (с тремя призмами), м |
от 200 до 3500 |
от 1,5 до 1300 для V-227 от 1,5 до 1900 для V-227N |
от 1,5 до 2400 | |
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой 5*5 см), м |
от 1,5 до 400 | |||
|
Дискретность отсчета при измерении: углов расстояний, мм - нормальный режим |
175" 1 |
5710" 1 | ||
|
Средняя квадратическая погрешность измерения угла, не более |
5" |
3” |
7** |
5” |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D — измеренное расстояние, мм) - в отражательном режиме |
±(2+210AD) |
±(3+2-10'6D) | ||
|
- в безотражательном режиме |
±(5+210’bD) (кроме V-325, V-227) | |||
|
Диапазон работы автоматического компенсатора |
±3' одноосевой | |||
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±1,5" |
±1” |
±2" |
±1,5" |
|
Увеличение зрительной трубы, крат, не менее |
30 | |||
|
Угол поля зрения зрительной трубы, не менее |
1°30’ | |||
|
Цена деления кругового уровня, не более |
872 мм | |||
|
Цена деления цилиндрического уровня, не более |
40" | |||
|
Температура окружающего воздуха при эксплуатации и хранении, °C |
от минус 20 до плюс 50 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 |
IP44 | ||
|
Габаритные размеры, мм, не более |
172x343x177 | |||
|
Масса (с батареей), кг, не более |
5,7 | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- тахеометр;
- аккумуляторная батарея;
- зарядное устройство;
- набор инструментов;
- укладочный футляр;
- руководство пользователя;
- методика поверки МРБ МП. 1916-2009.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "PENTAX Industrial Instruments Со. Ltd", Япония.
ГОСТ 23543-88 "Приборы геодезические. Общие технические условия";
МРБ МП. 1916-2009 "Тахеометры Pentax W (модификации Pentax R, Pentax V). Методика поверки".
Заключение
Тахеометры Pentax W (модификации Pentax R, Pentax V) соответствуют требованиям технической документации фирмы "PENTAX Industrial Instruments Со. Ltd" (Япония), ГОСТ 23543-88.
Межповерочный интервал - не более 12 месяцев (для тахеометров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
Другие Тахеометры
