Тахеометры электронные серии SET
| Номер в ГРСИ РФ: | РБ 03 01 2368 11 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | "Sokkia Co.Ltd.", Япония |
Тахеометры электронные серии SET (далее - тахеометры) предназначены для измерений вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2368 11 |
| Наименование | Тахеометры электронные серии SET |
| Год регистрации | 2011 |
| Номер сертификата | 7260 |
| Дата регистрации | 2011-06-30 |
| Срок действия | 2016-06-30 |
| Получатель сертификата | фирма "Sokkia Co.Ltd.", Япония (JP) |
Производитель / Заявитель
фирма "Sokkia Co.Ltd."
Адрес: 1-1, Tomigaya 1-Chome, Chiobuyaku, Tokyo, 151-8511
Контакты: +81-3-3465-5211 / +81-3-3465-5203
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1431-2011. |
Поверители
Скачать
|
Описание типа РБ 03 01 2368 11 [2013-01-24]
rb-03-01-2368-11_2013-01-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 2368 11 [2012-02-06]
rb-03-01-2368-11_2012-02-06.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры электронные серии SET (далее - тахеометры) предназначены для измерений вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Область применения - инженерно-геодезические изыскания, землеустроительные работы, топографические съемки, строительство.
Описание
Тахеометры состоят из кодового теодолита и лазерного дальномера. В корпусе тахеометра установлены оптические и электронные компоненты, отсоединяемый трегер и съемная аккумуляторная батарея. Установка тахеометра в рабочее положение производится по круговому уровню на трегере и цилиндрическому на алидаде или по встроенному электронному уровню. Управление тахеометром осуществляется с помощью встроенной клавишной панели или внешней клавиатуры.
Электронные считывающие устройства обеспечивают автоматическое снятие отсчетов по горизонтальному и вертикальному угломерным лимбам, а компенсатор автоматически вносит поправки на отклонение оси тахеометра от вертикали в измеренные значения углов.
Измерение расстояний осуществляется в отражательном (с призмой и пленкой) и безотража-тельном режимах.
Результаты измерений выводятся на графический дисплей и сохраняются во внутренней памяти, возможно использование карт памяти и USB-flash диска. Для обеспечения автоматизации полевых работ используются встроенные программы, позволяющие решать широкий спектр типовых геодезических задач.
Внешний вид тахеометра приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

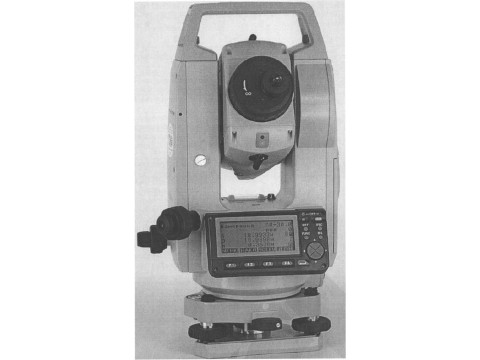

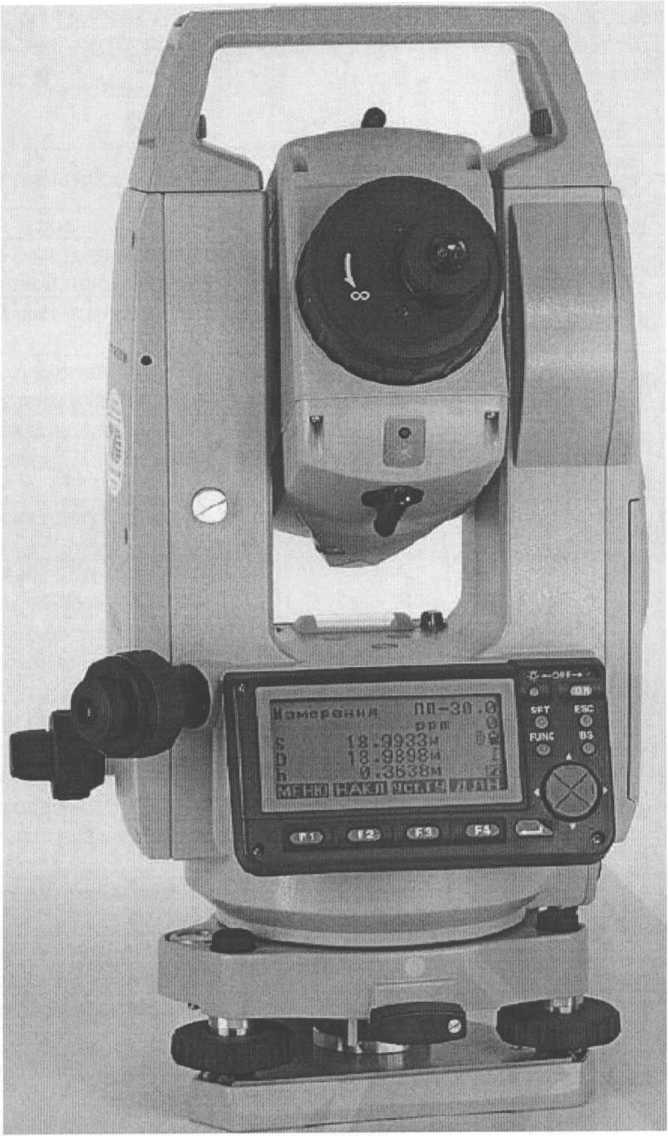

Рисунок 1 Внешний вид тахеометра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахеометров электронных SETCX-102, SETCX-103, SET СХ-105, SETCX-106 представлены в таблице!; SETFX-102, SET FX-103, SET CF-105, SET CF-106 - в таблице 2; SETX - в таблице 3; SET SRX - в таблице 4; SET NET! - в таблице 5.
Таблица 1
|
Характеристика |
Значение | |||
|
SET СХ-102 |
SET СХ-103 |
SET СХ-105 |
SET СХ-106 | |
|
Диапазон измерений углов |
от 0° до 360° | |||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,3 до 5000 | |||
|
Диапазон измерений расстояний в безотра-жательном режиме, м |
от 0,3 до 400 | |||
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1,3 до 500 | |||
|
Дискретность отсчета при измерении: - углов - расстояний, мм |
1'75" 1/10 | |||
|
Средняя квадратическая погрешность измерения угла, не более |
±2" |
±3" |
±5" |
±6" |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D - измеренное расстояние, мм) - в отражательном режиме (с одной призмой); - в безотражательном режиме: - в диапазоне расстояний от 0,3 до 200 м - в диапазоне расстояний от 200 до 350 м - в диапазоне расстояний от 350 до 400 м - в отражательном режиме (с отражающей пленкой), м |
±(2+2-10’6-D) ±(3+2-10'6'D) ±(5+10-10'6-D) ±(10+10-10'6D) ±(3+2'10’6-D) | |||
|
Диапазон работы автоматического компенсатора |
двухосный ± 6’ | |||
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1” | |||
|
Увеличение зрительной трубы, крат, не менее |
30 | |||
|
Угол поля зрения зрительной трубы, не менее |
l°30' | |||
|
Цена деления цилиндрического уровня |
30'72 мм | |||
|
Цена деления кругового уровня |
1072 мм | |||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 | |||
|
Температура окружающего воздуха при транспортировании, °C |
от минус 30 до плюс 70 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
IP66 | |||
|
Характеристика |
Значение | |||
|
SET FX-102 |
SETFX-103 |
SET FX-105 |
SET FX-106 | |
|
Диапазон измерений углов |
от 0° до 360° | |||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,3 до 5000 | |||
|
Диапазон измерений расстояний в безотра-жательном режиме, м |
от 0,3 до 500 | |||
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1,3 до 500 | |||
|
Дискретность отсчета при измерении: - углов - расстояний, мм |
1*75" 1/10 | |||
|
Средняя квадратическая погрешность измерения угла, не более |
±2” |
±3" |
±5" |
±6" |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D - измеренное расстояние, мм) - в отражательном режиме (с одной призмой); - в безотражательном режиме: - в диапазоне расстояний от 0,3 до 200 м - в диапазоне расстояний от 200 до 350 м - в диапазоне расстояний от 350 до 400 м - в отражательном режиме (с отражающей пленкой), м |
±(2+2'10'6D) ±(3+2'10^'D) ±(5+10-10'6'D) ±(10+10'10'6-D) ±(3+2'10’6-D) | |||
|
Диапазон работы автоматического компенсатора |
двухосный ± 6' | |||
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±1” | |||
|
Увеличение зрительной трубы, крат, не менее |
30 | |||
|
Угол поля зрения зрительной трубы, не менее |
l°30' | |||
|
Цена деления цилиндрического уровня |
30'72 мм | |||
|
Цена деления кругового уровня |
1072 мм | |||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 | |||
|
Температура окружающего воздуха при транспортировании, °C |
от минус 30 до плюс 70 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
IP65 | |||
|
Характеристика |
Значение | |||
|
SET1X |
SET2X |
SET3X |
SET5X | |
|
Диапазон измерений углов |
от 0° до 360° | |||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,3 до 6000 | |||
|
Диапазон измерений расстояний в безотра-жательном режиме, м |
от 0,3 до 500 | |||
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1,3 до 500 | |||
|
Дискретность отсчета при измерении: -углов - расстояний, мм |
0,5' 0,1/ |
71” 1/10 |
175" 1/10 | |
|
Средняя квадратическая погрешность измерения угла, не более |
± 1" |
±2” |
±3" |
±5” |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D - измеренное расстояние, мм) - в отражательном режиме (с одной призмой); - в безотражательном режиме: - в диапазоне расстояний от 0,3 до 200 м - в диапазоне расстояний от 200 до 350 м - в диапазоне расстояний от 350 до 500 м - в отражательном режиме (с отражающей пленкой), м |
±(2+2'10'6-D) ±(3+2'10'6D) ±(5+10'10'6D) ±(10+10'10’6D) ±(3+2-1 O'6 D) | |||
|
Диапазон работы автоматического компенсатора |
двухосный ± 4' | |||
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±1" | |||
|
Увеличение зрительной трубы, крат, не менее |
30 | |||
|
Угол поля зрения зрительной трубы, не менее |
l°30’ | |||
|
Цена деления цилиндрического уровня |
20'72 мм | 30'72 мм | |||
|
Цена деления кругового уровня |
1072 мм | |||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 | |||
|
Температура окружающего воздуха при транспортировании,°C |
от минус 30 до плюс 70 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
IP65 | |||
|
Характеристика |
Значение | |||
|
SET SRX1 |
SET SRX2 |
SET SRX3 |
SET SRX5 | |
|
Диапазон измерений углов |
от 0° до 360° | |||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,3 до 6000 | |||
|
Диапазон измерений расстояний в безотра-жательном режиме, м |
от 0,3 до 500 | |||
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1,3 до 500 | |||
|
Дискретность отсчета при измерении: - углов - расстояний, мм |
0.5'71" |
Г75" 1/10 | ||
|
0,1/ |
1/10 | |||
|
Средняя квадратическая погрешность измерения угла, не более |
± 1" |
±2" |
±3" |
±5" |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D - измеренное расстояние, мм) - в отражательном режиме (с одной призмой); - в безотражате льном режиме: - в диапазоне расстояний от 0,3 до 200 м - в диапазоне расстояний от 200 до 350 м - в диапазоне расстояний от 350 до 500 м - в отражательном режиме (с отражающей пленкой), м |
±(2+2-10'6-D) ±(3+2-10‘6-D) ±(5+10-10^-D) ±(10+10-10'6-D) ±(3+2-10'6'D) | |||
|
Диапазон работы автоматического компенсатора |
двухосный ± 4' | |||
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±1" | |||
|
Увеличение зрительной трубы, крат, не менее |
30 | |||
|
Угол поля зрения зрительной трубы, не менее |
l°30' | |||
|
Цена деления цилиндрического уровня |
20'72 мм |
30'72 мм | ||
|
Цена деления кругового уровня |
1072 мм | |||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 | |||
|
Температура окружающего воздуха при транспортировании,°C |
от минус 30 до плюс 70 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
IP64 | |||
|
Характеристика |
Значение |
|
SET NET1 | |
|
Диапазон измерений углов |
от 0° до 360° |
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,3 до 3500 |
|
Диапазон измерений расстояний в безотра-жательном режиме, м |
от 0,3 до 200 |
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1,3 до 300 |
|
Дискретность отсчета при измерении: -углов - расстояний, мм |
0,5'71" 1/10 |
|
Средняя квадратическая погрешность измерения угла, не более |
± 1" |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D - измеренное расстояние, мм) - в отражательном режиме (с одной призмой); - в безотражательном режиме - в отражательном режиме (с отражающей пленкой), м |
±(1,5+1-10’бТ>) ±(3+l-10’6D) ±(1+1’10’6Т>) |
|
Диапазон работы автоматического компенсатора |
двухосный ± 4’ |
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±1" |
|
Увеличение зрительной трубы, крат, не менее |
30 |
|
Угол поля зрения зрительной трубы, не менее |
1°30’ |
|
Цена деления цилиндрического уровня |
30’72 мм |
|
Цена деления кругового уровня |
1072 мм |
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 |
|
Температура окружающего воздуха при транспортировании,°C |
от минус 30 до плюс 70 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP64 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- тахеометр;
- аккумуляторные батареи;
- зарядное устройство;
- набор инструментов;
- укладочный футляр;
- руководство по эксплуатации;
- методика поверки МРБ МП. 1431-2011.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Sokkia Co.Ltd.", Япония.
ГОСТ 23543-88 "Приборы геодезические. Общие технические условия".
МРБ МП. 1431-2011 "Тахеометры электронные серии SET. Методика поверки".
Заключение
Тахеометры электронные серии SET соответствуют требованиям технической документации фирмы "Sokkia Co.Ltd." (Япония), ГОСТ 23543-88.
Межповерочный интервал - не более 12 месяцев (для тахеометров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
