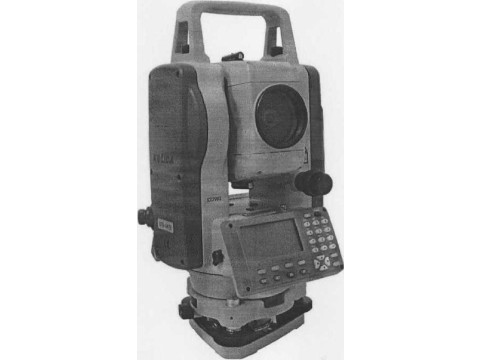

Тахеометры электронные ATLAS серии KTS
| Номер в ГРСИ РФ: | РБ 03 01 4523 10 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | "GUANGDONG KOLIDA INSTRUMENT CO. LTD.", Китай |
|
Описание типа РБ 03 01 4523 10 [2010-12-29]
rb-03-01-4523-10_2010-12-29.pdf
|
Скачать |
Тахеометры электронные ATLAS серии KTS (далее - тахеометры), предназначены для измерения вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4523 10 |
| Наименование | Тахеометры электронные ATLAS серии KTS |
| Год регистрации | 2010 |
| Номер сертификата | 6743 |
| Дата регистрации | 2010-11-25 |
| Срок действия | 2015-11-25 |
| Получатель сертификата | фирма "GUANGDONG KOLIDA INSTRUMENT CO. LTD.", Китай (CN) |
Производитель / Заявитель
фирма "GUANGDONG KOLIDA INSTRUMENT CO. LTD."
Адрес: Add 3/F, Hai Wang Building, Tian He Industrial Park, Ke Yun Road, Guangzhou 510665
Контакты: +86-20-85542075 / +86-20-85542136
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2110-2010 |
Поверители
Скачать
|
Описание типа РБ 03 01 4523 10 [2010-12-29]
rb-03-01-4523-10_2010-12-29.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры электронные ATLAS серии KTS (далее - тахеометры), предназначены для измерения вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Область применения - инженерно-геодезические изыскания, землеустроительные работы, топографические съемки, строительство.
Описание
Тахеометры состоят из кодового теодолита и лазерного дальномера. В корпусе тахеометра установлены оптические и электронные компоненты, отсоединяемый трегер и съемная аккумуляторная батарея. Управление тахеометром осуществляется с помощью встроенной клавишной панели.
Электронные считывающие устройства обеспечивают автоматическое снятие отсчетов по горизонтальному и вертикальному угломерным лимбам, а компенсатор автоматически вносит поправки на отклонение оси тахеометра от вертикали в измеренные значения углов.
Измерение расстояний осуществляется в отражательном (с одной или тремя призмами) и безот-ражательном режимах (исполнения KTS-582R, KTS-585R, KTS-442R, KTS-445R).
Результаты измерений выводятся на графический дисплей и сохраняются во внутренней памяти. Для обеспечения автоматизации полевых работ используются встроенные программы, позволяющие решать широкий спектр типовых геодезических задач.
Тахеометры выпускают следующих модификаций: KTS-582R (KTS-585R, KTS-442R, KTS-445R), KTS-442L (KTS-445L).
Внешний вид тахеометра приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

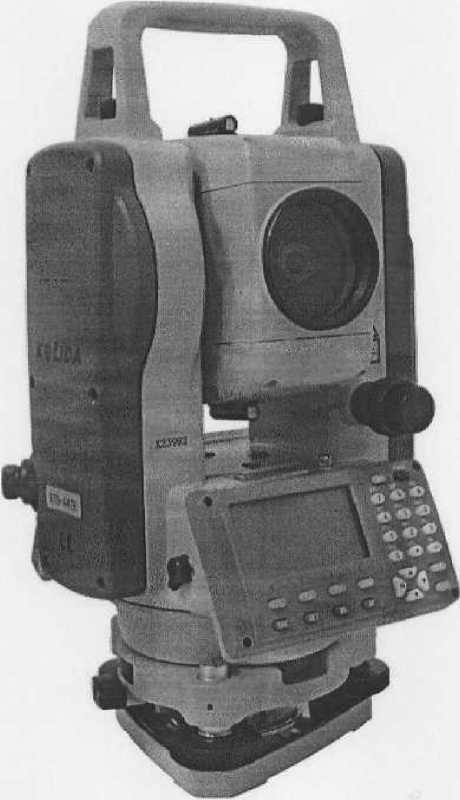

Рисунок 1 Внешний вид тахеометра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахеометров электронных ATLAS
серии KTS приведены в таблице 1.
Таблица 1 ___
|
Характеристика |
Значение | |||||
|
KTS-582R |
KTS-585R |
KTS-442R |
KTS- 445R |
KTS-442L |
KTS-445L | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон измерений углов |
от 0 до 360° | |||||
|
Диапазон измерений расстояний в безотражательиом режиме, м |
от 1,5 до 300 | |||||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,5 до 5000 | |||||
|
Диапазон измерений расстояний в отражательном режиме (с тремя призмами), м |
от 1,5 до 8000 | |||||
|
Дискретность отсчета при измерении: | ||||||
|
расстояний, мм |
1 | |||||
|
углов |
Г |
5" |
1" |
5" |
1" |
5" |
|
Средняя квадратическая погрешность измерения угла, не более |
±2" |
±5" |
±2" |
±5” |
• zz 1 'Х |
\ ±5" |
(»н»м jieecip
- ।/
истов 5
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Средняя квадратическая погрешность измерения расстояния, мм, не более (D - измеренное расстояние, м) - в отражательном режиме |
±(2+210*D) | |||||
|
- в безотражательном режиме |
±(5+3 10’b-D) |
- | ||||
|
Диапазон работы автоматического компенсатора |
±3' электронный двухосевой |
±3' электронный одноосевой | ||||
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±3" |
±6" | ||||
|
Увеличение зрительной трубы, крат, не менее |
30 | |||||
|
Диаметр объектива, мм, не менее |
45 | |||||
|
Угол поля зрения зрительной трубы, не менее |
1°30' | |||||
|
Цена деления кругового уровня, не более |
872 мм | |||||
|
Цена деления цилиндрического уровня, не более |
30'7 2 мм | |||||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 | |||||
|
Температура окружающего воздуха при хранении,°C |
от минус 25 до плюс 55 | |||||
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 | |||||
|
Габаритные размеры, мм, не более |
200x180x350 |
200x200x340 | ||||
|
Масса (с батареей), кг, не более |
6,0 |
5,8 | ||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- тахеометр;
- аккумуляторная батарея;
- зарядное устройство;
- отвес;
- укладочный футляр;
- руководство пользователя;
- методика поверки МРБ МП.2110-2010.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "GUANGDONG KOLIDA INSTRUMENT СОЛТШЛСитай ГОСТ 23543-88 "Приборы геодезические. Общие технические условия";
МРБ МП.2110-2010 "Тахеометры электронные ATLAS серии KTS. Методика/сй^ерф! \ д
1го<даа№ае11ный реестр, I
1 средств измерений / I
\ РесэуРпики Беларусь / // \Д.1Л ДчИжефс/ ЛИСТОВ 5
Заключение
Тахеометры электронные ATLAS серии KTS соответствуют требованиям технической документации фирмы "GUANGDONG KOLIDA INSTRUMENT СО. LTD." (Китаи), ГОСТ 23543-88.
Межповерочный интервал - не более 12 месяцев (для тахеометров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
