Осциллографы-мультиметры С8-57 (далее - осциллографы-мультиметры) предназначены для исследования, регистрации и измерения параметров электрических сигналов в полосе частот от 0 до 150 МГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 6996 19 |
| Наименование | Осциллографы-мультиметры С8-57 |
| Год регистрации | 2019 |
| Номер сертификата | 12507 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 253-18-77, факс (017) 375-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2912-2019. |
Поверители
Скачать
|
Описание типа РБ 03 16 6996 19 [2019-10-24]
rb-03-16-6996-19_2019-10-24.pdf
|
Скачать |
Описание типа
Назначение
Осциллографы-мультиметры С8-57 (далее - осциллографы-мультиметры) предназначены для исследования, регистрации и измерения параметров электрических сигналов в полосе частот от 0 до 150 МГц.
Осциллографы-мультиметры обеспечивают регистрацию, запоминание, измерение в диапазоне амплитуд от 2 мВ до 300 В (с делителем 1:10 НР-9250) и временных интервалов от 2 нс до 100 с по двум каналам вертикального отклонения, измерение напряжения и силы постоянного тока, средних квадратических значений напряжения и силы переменного тока синусоидальной формы, электрического сопротивления постоянному току, измерения частоты, периода и спектральный анализ входного сигнала, режимы регистратора и тестера компонентов электрических цепей.
Область применения осциллографов-мультиметров: наладка, контроль параметров, ремонт радиотехнической аппаратуры, электронных систем и устройств различного назначения, для научных и экспериментальных исследований в лабораторных и производственных условиях, а также для обслуживания различных видов техники.
Описание
Осциллографы-мультиметры представляют комбинацию двухканального осциллографа и мультиметра, имеющих цветной ЖК экран для вывода осциллограмм, результатов измеряемых мультиметром физических величин, а также установленных режимов работы.
Осциллографы-мультиметры имеют блочно-функциональную конструкцию и состоят из следующих блоков:
- модуль основной;
- контроллер клавиатуры и ЖК экрана с вмонтированным в него источником питания;
- мультиметр;
Модуль основной содержит:
- два входных тракта каналов 1 и 2;
- устройство синхронизации осциллографа;
- центральный процессор, осуществляющий управление режимами^ций^фафа и мультиметра; обработку сигнала, связь с внешним интерфейсом; /(у
- 2 канала АЦП и ПЛИС осциллографа для управления режимами регистрации и хранения результатов регистрации. и. \ре^г,рдики Беларусь^ ’ II
V. \Для документов/ //
Исследуемые сигналы подаются на входы аттенюаторов осциллографа, где ослабляются в соответствии с установленными коэффициентами отклонения. Затем сигналы поступают на усилители, с усилителей - на АЦП, где происходит дискретизация с частотой 200 МГц. Результаты дискретизации сохраняются в оперативной памяти ПЛИС. Информация о параметрах входных сигналов обрабатывается процессором.
Мультиметр обеспечивает все функции (измерение постоянного и переменного напряжения и тока, сопротивления постоянному току).
Питание осциллографов-мультиметров осуществляется от сети переменного тока напряжением 230 В через выносной адаптер, а также от встроенной батареи аккумуляторов.
Внешний вид осциллографов-мультиметров представлен на рисунке 1.

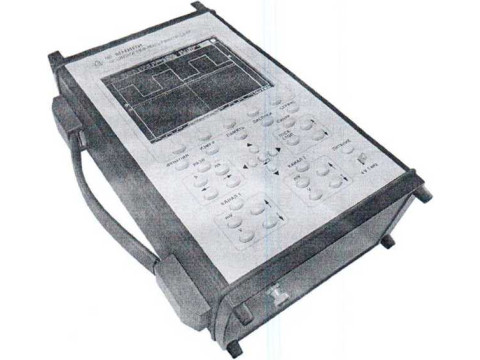

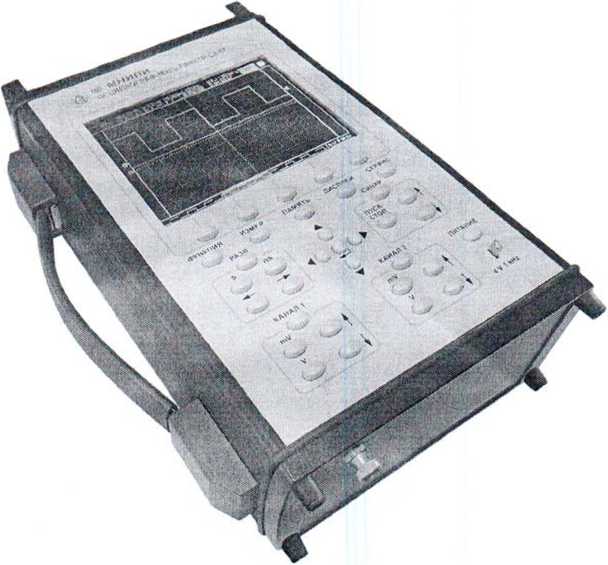

Рисунок 1 - Осциллограф-мультиметр С8-57. Внешний вид
Схема пломбирования осциллографов-мультиметров от несанкционированного доступа приведена в приложении А.
Осциллографы-мультиметры имеют программное обеспечение (ПО).
Влияние ПО учтено при нормировании метрологических характеристик осциллографов-мультиметров. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО
|
Обозначение осциллографа-мультиметра |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
С8-57 |
Встроенное ПО |
Не ниже 1.1.0; 1.x.у * |
* х.у - составная часть номера версии ПО (метрологически незначимая часть);
х, у принимаются равными от 0 до 9.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики осциллографов-мультиметров представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
1 Характеристики осциллографов-мультиметров в режиме осциллографа | |
|
Количество каналов |
2 |
|
Диапазон коэффициентов отклонения |
от 0,002 до 20 В/дел |
|
Пределы допускаемой основной погрешности при измерении напряжения между курсорами и автоматических измерений амплитуды сигнала иамп, % |
4,= 1(2,5 + & где UK = Ю Коткл - конечное значение установленного диапазона, В; U - значение измеряемого напряжения, В; Коткл - коэффициент отклонения, В/дел |
|
Параметры переходной характеристики каналов вертикального отклонения при непосредственном входе и коэффициентах отклонения от 5 мВ/дел до 2 В/дел: - время нарастания, не более - выброс, не более |
2,4 нс 9% |
|
Параметры входов каналов вертикального отклонения при непосредственном входе: - входное активное сопротивление - входная емкость, не более |
(1,0±0,02) МОм 25 пФ |
|
Диапазон коэффициентов развертки |
от 2 нс/дел до 10 с/дел |
|
Пределы допускаемой основной погрешности при измерении временных интервалов между курсорами (<5п, &Т2, %) при коэффициентах развертки: - от 1 мкс/д ел до 10 с/дел - от 2 нс/дел до 0,5 мкс/дел |
4. = +(1,5 + 1), = ±(2,5 + ^), где Тп = 10-Кразв - длительность развертки, с; Т - длительность измеряемого интервала, с; Кразв- коэффициент развертки, с/дел |
|
Установка пред- и послезапуска развертки по отношению к импульсу синхронизации: - величина предзапуска (отрицательной задержки), с - величина послезапуска (положительной задержки), с |
t3- £ Кразв ■ 50 дел t3+ > Кразв ■ 500 дел |
|
Режимы запуска развертки |
автоматический, ждущий, однократный |
|
Виды синхронизации |
синхронизация по каналу''Ьилипо каналу 2, по фронту или/браду.ригнала |
Il __/ 1
\\
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон частот синхронизации |
от 0,6 Гц до 150 МГц |
|
Уровни сигнала синхронизации: - в диапазоне частот от 0,6 Гц до 10 МГц - в диапазоне частот от 10 до 150 МГц |
от 1 до 10 дел от 1,5 до 10 дел |
|
Количество видов цифровых измерений |
22 |
|
2 Характеристики осциллографов-мультиметрс |
эв в режиме мультиметра |
|
Измерение напряжения постоянного тока положительной и отрицательной полярностей до 500 В на диапазонах с Uk |
2, 20, 500 В |
|
Пределы допускаемой основной погрешности при измерении напряжения постоянного тока |
± (0,15 % от U + 0,1 % от Uk), где U (I, R) - значение измеряемого напряжения (тока, сопротивления); Uk (Ik, Rk) - конечное значение диапазона измерения напряжения (тока, сопротивления) |
|
Входное сопротивление при измерении напряжения постоянного тока |
(10,0 ±0,1) МОм |
|
Измерение среднего квадратического значения напряжения переменного тока синусоидальной формы до 400 В в диапазоне частот: - от 20 Гц до 100 кГц на диапазонах с Uк - от 20 Гц до 1 кГц на диапазоне с Uк |
2, 20 В 400 В |
|
Пределы допускаемой основной погрешности при измерении среднего квадратического значения напряжения переменного тока синусоидальной формы: - в диапазоне частот от 20 Гц до 20 кГц - в диапазоне частот свыше 20 кГц до 100 кГц |
±(0,7 % от U + 0,3 % от Uk) ±(1,2 % от U+ 0,4 % от Uk) |
|
Входное сопротивление при измерении среднего квадратического значения напряжения переменного тока синусоидальной формы |
(1,0 ± 0,1) МОм |
|
Входная емкость (без учета кабеля), не более |
50 пФ |
|
Измерение силы постоянного тока до 2 А на диапазонах с 1к |
20 мА, 2 А |
|
Пределы допускаемой основной погрешности при измерении силы постоянного тока |
±(0,25 % от 1 + 0,15 % от 1к) |
|
Измерение среднего квадратического значения силы переменного тока синусоидальной формы до 2 А в диапазоне частот от 20 Гц до 1 кГц на диапазонах с 1к |
20 мА, 2 А |
|
Пределы допускаемой основной погрешности при измерении среднего квадратического значения силы переменного тока синусоидальной формы |
±(0,5 % от I + 0,3 % от 1#/ |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Измерение сопротивления постоянному току до 10 МОм на диапазонах с Rk |
2, 20, 200 кОм;Ю МОм |
|
Пределы допускаемой основной погрешности при измерении сопротивления постоянному току |
±( 0,5 % от R + 0,1 % от Rk) |
|
3 Характеристики осциллографов-мультимет|: |
эов в режиме частотомера |
|
Диапазон измерения частоты |
от 10 Гц до 150 МГц |
|
Диапазон измерения периода |
от 110'7 до 100 с |
|
Пределы допускаемой основной погрешности измерения: - частоты (<$, %) - периода (Зтч, %) |
S, = ±(0.02 + 4=±да5 + ^-), где 4 - измеряемая частота сигнала, Гц; гсч - время счета, с. гСч - 100 мс; 1, 10 с; Тх - измеряемый период входного сигнала, с f0- частота меток времени, Гц. /о - 0,1; 1; 10; 100 МГц; п - количество периодов входного сигнала, п -1, 10, 100 |
|
4 Осциллографы-мультиметры в режиме регистратора обеспечивают скорость записи сигнала в диапазоне |
от 10 мс/дел до 10 с/дел с шагом 1,2, 5 |
|
5 Осциллографы-мультиметры в режиме тестера компонентов обеспечивают наблюдение ВАХ двух- и трехполюсников: - по напряжению (ось X) - по току (ось Y) |
±12 В ±12 мА |
|
6 Размеры рабочей части ЖК экрана: | |
|
- по диагонали |
5,7' |
|
- разрешение |
320x240 пиксел |
|
7 Интерфейс |
USB 2.0, флэш-носитель USB |
|
8 Питание: - от сети переменного тока напряжением - от встроенной батареи аккумуляторов |
(230±23) В, частотой 50 Гц |
|
9 Степень защиты оболочки по ГОСТ 14254-2015 |
IP20 |
|
10 Потребляемая мощность от сети переменного тока, не более |
50 ВА |
|
11 Габаритные размеры, не более |
185x283x89 мм |
|
12 Масса, не более |
3,5 кг |
|
13 Диапазон температур рабочих условий применения |
от минус 10 °C до плюс/40 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель осциллографов-мультиметров методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.
Комплектность
1 Осциллограф-мультиметр С8-57 1 шт.
2 Комплект ЗИП эксплуатационный 1 шт.
3 Руководство по эксплуатации 1 шт.
4 Методика поверки 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ IEC 61010-1-2014 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”;
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”;
ТУ BY 100039847.164-2019 “Осциллограф-мультиметр С8-57. Технические условия”;
МРБ МП. 2912 - 2019 “Осциллографы-мультиметры С8-57. Методика поверки”.
Заключение
Осциллографы-мультиметры С8-57 соответствуют требованиям ГОСТ 22261-94, ГОСТ IEC 61010-1-2014, ТУ BY 100039847.164-2019, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY112 11.01. ТР004 003 34221 от 07.06.2019 действительна по 06.06.2024).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 12 месяцев.
