Осциллограф цифровой АКИП-4122/2, зав. №2011242

Назначение

Осциллограф цифровой АКИП-4122/2, зав. № 2011242 (далее - осциллограф) предназначен для измерения и запоминания амплитудных и временных параметров однократных и периодических сигналов в диапазоне частот от 0 до 100 МГц и визуального наблюдения формы сигналов.

Основными областями применения осциллографа являются радиоэлектронные измерения при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

Описание

Конструктивно осциллограф выполнен в пластмассовом корпусе в настольном исполнении. Принцип действия осциллографа основан на аналого-цифровом преобразовании входного напряжения с последующей цифровой обработкой его мгновенных значений и передачей информации об исследуемом сигнале на встроенный экран и внешний компьютер. Управление процессом измерений осуществляется с помощью встроенного микропроцессора. Отображение выборки сигнала на мониторе компьютера, измерение его параметров, а также управление осциллографом осуществляется с помощью специального программного обеспечения.

Осциллограф обеспечивает возможность подключения к персональному компьютеру через разъем USB 2.0.

Внешний вид осциллографа приведен на рисунках 1, маркировочная таблица на рисунке 2.

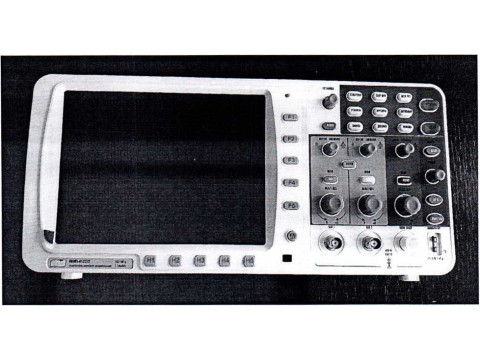

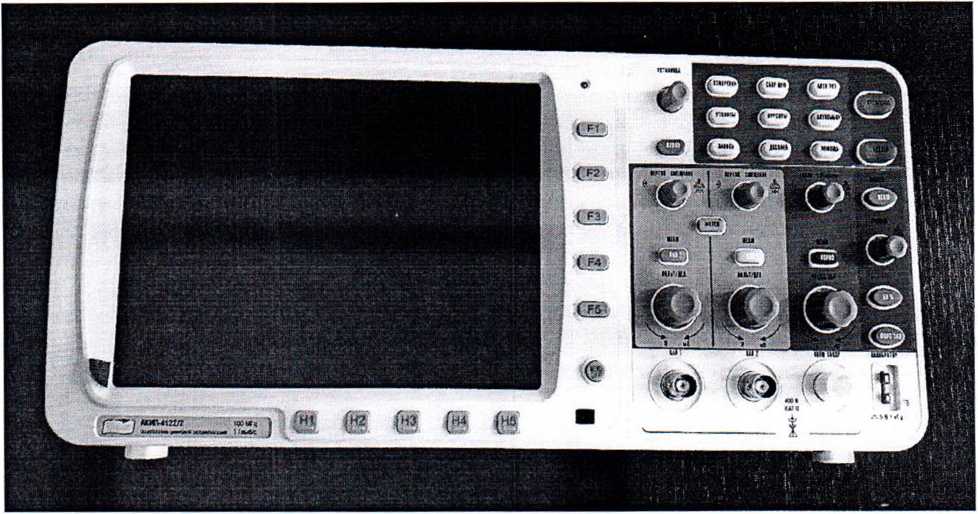

Рисунок 1 - Внешний вид осциллографа АКИП-4122/2

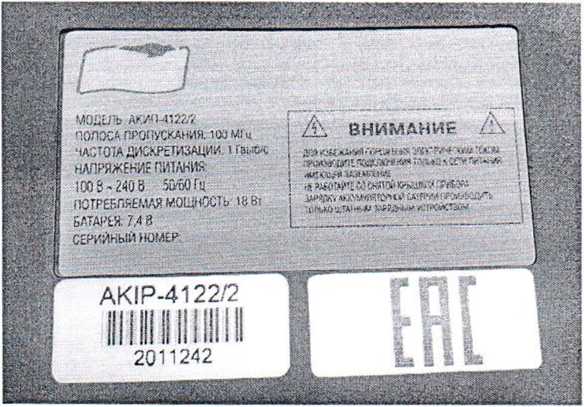

Рисунок 2 - Маркировка осциллографа АКИП-4122/2

Обязательные метрологические требования: Диапазон коэффициентов отклонения, Коткл Пределы относительной погрешности коэффициентов отклонения, %

Диапазон измеряемого напряжения

Пределы допускаемой абсолютной погрешности измерения напряжения, мВ (для значений 1<0Ткл > 5 мВ/дел)

Диапазон коэффициентов развертки Пределы относительной погрешности коэффициента развертки, %

Диапазон измерения временных интервалов

Пределы допускаемой относительной погрешности измерения временных интервалов, %

Время нарастания переходной характеристики, нс, не более

Полоса пропускания, МГц

Неравномерность амплитудно-частотной

от 2 мВ/дел” до 10 В/дел”

±3

от 2 мВ до 600 В

± (3 х Ю'2 xU1 2 + 0,1 дел” х Ко™ + 1 мВ) от 2 нс/дел2” до 100 с/дел”’

±0,01 от 10 нс до 50 с

±0,01

3,5

100

3

не

Место и способ нанесения знака утверждения типа средства измерений

Знак утверждения типа средства измерений наносится типографическим способом на титульный лист эксплуатационной документации.

Сведения о методах измерений

Приведены в эксплуатационном документе.

Документ, по которому осуществляется поверка

МРБ МП.МС 1-21 «Осциллограф цифровой АКИП-4122/2 № 2011242. Методика поверки».

Технические нормативные правовые акты и технические документы

Техническая документация фирмы ООО «Дип инжиниринг», Беларусь;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

МРБ МП.МС 1-21 «Осциллограф цифровой АКИП-4122/2 № 2011242. Методика поверки».

Перечень средств поверки:

Калибратор осциллографов импульсный И1-9, 30 мкВ - 100 В, 8 = ± 0,25% + 3 мкВ; Т = 10 нс-10 с, 5 = ± 10’4Тк; генератор испытательных импульсов И1-14, тф < 1 нс, Аимп > 20 В; частотомер электронно-счетный 43-54, f = 0,1 Гц - 300 МГц, 5го = ± 2*10'8; генератор импульсов Г5-60, т = 10 нс - 1 с, 5 = ± (0,1т + 3 нс); генератор сигналов низкочастотный ГЗ-110, f = 0,01 Гц - 1999999,99 Гц, 8 = ± 3* 10’7; генератор сигналов высокочастотный Г4-176, f = 0,1 МГц - 1020 МГц, 8 = ± 1,5*10'7; вольтметр переменного тока диодный компенсационный ВЗ-49, U = 10 мВ - 100 В, 5 = ± 0,2 %; измеритель L, С, R цифровой Е7-8, С = 0,01 пФ - 10 мкФ, положительная ± [1*10-3 (1+0,5tg 5) * Сизм +0,01 пФ+ 1*10-4*Ск],R = 1 мОм- 10 Мом,± [1*10"3(1 + tgф) *КИзм+140-^Ск].

Вместо указанных СИ допускается применять аналогичные СИ, обеспечивающие измерения соответствующих параметров с требуемой точностью.

Идентификация программного обеспечения

Идентификационные данные программного обеспечения осциллографа (номер версии) -2.8.1.1.

Заключение о соответствии

Осциллограф цифровой АКИП-4122/2 зав. № 2011242 соответствует документации фирмы ООО «Дип инжиниринг», ГОСТ 22261-94, технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011), технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011) (регистрационный номер декларации о соответствии ЕАЭС N RU Д-СМ.ВЯ01.В.32114 от 18.05.2018, действительна до 17.05.2021).

Межповерочный интервал

Не более 12 месяцев.
