Осциллографы цифровые С8-54

Номер в ГРСИ РФ:	РБ 03 16 9101 22
Раздел:	Средства измерений радиотехнических величин [16]
Категория:	Осциллографы
Производитель / заявитель:	ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск

Скачать

Описание типа РБ 03 16 9101 22 [2022-08-18]

rb-03-16-9101-22_2022-08-18.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Осциллографы цифровые С8-54 (далее осциллографы) предназначены для исследования, регистрации и измерения параметров электрических сигналов в полосе частот от 0 до 200 МГц. Осциллографы обеспечиваю! регистрацию, запоминание, измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов oi I нс до 200 с. а также измерение амплитудно-временных параметров, спектральный анализ, измерение частоты и периода входного сигнала с выводом результата измерения на цветной I I Т-жидкокристаллический экран (далее ЖК-экран).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 16 9101 22
Наименование	Осциллографы цифровые С8-54
Год регистрации	2022
Номер сертификата	15484
Дата регистрации	2022-08-18
Срок действия	2027-08-18
Получатель сертификата	ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 2700-100 факс (017) 2700-111 / e-mail: mnipi@mnipi.by

Поверка

Межповерочный интервал / Периодичность поверки	12 месяцев
Методика поверки	Поверка по МРБ МП.2675-2017 «СОЕИ РБ. Осциллографы цифровые С8-54. Методика поверки» (изменение № 1)

Поверители

Скачать

Описание типа РБ 03 16 9101 22 [2022-08-18]

rb-03-16-9101-22_2022-08-18.pdf

Скачать

Описание типа

Назначение Описание Комплектность Сведения о методах измерений

Назначение

Область применения измерение параметров электрических сигналов при настройке, контроле параметров, ремонте радиотехнической аппаратуры, электронных систем и устройств в различных областях хозяйственной дсятельноет.

Описание

Принцип работы осциллографов основан па аналого-цифровом преобразовании (далее АЦП) исследуемых сигналов, запоминании резуль та гов с последующим выводом осцилло! рамм па ЖК-экран.

Осцилло! рафы имею т два канала вертикального отклонения.

Осциллографы имеют блочно-функциональную конструкцию и состоя! из следующих частей: блок регистрации, блок цифровой, блок управления, контроллер монитора. ЖК-экран. блок питания, интерфейс.

Блок регистрации содержи!: два входных тракта каналов I и 2 с полосой часто! до 200 МГц. устройство синхронизации но двум каналам и внешнему сигналу. Блок цифровой содержи!: центральный процессор, осущсс i ваяющий общее управление осциллографом, обработку сигнала, связь осциллографа с внешним интерфейсом, два канала АЦП и upoi раммирусмую логическую nmei ральную схему (далее ПЛИС) для управления режимами регистрации и хранения результатов регистрации. АЦП осуществляет преобразование анало! oboi о сигнала в цифровую форму с частотой дискретизации до 400 Ml ц. Блок управления предназначен для управления осцилло! рафом с передней панели.

Контроллер монитора предназначен для управления ЖК-экраном.

Блок питания обеспечивает формирование ряда сгабилизированных напряжений постоянною тока, необходимых для работы всех узлов осциллографа.

Исследуемые сигналы подаются на входы аттенюаторов каналов I и 2. В аттенюаторах сигналы ослабляются в соответствии с установленным коэффициентом вертикального отклонения, затем сигналы поступаю! на входы усилителей, в которых осуществляется усиление и смещение сигналов в каждом канале, в соответствии с установленным значением коэффициента вертикального отклонения и смещения. Сигналы с усилителей поступаю! на входы АЦП и устройство синхронизации.

А1 ЦI осуществляет дискрс!изацию сигналов каналов с частотой до 400 МГц. Результаты дискретизации сохраняются в оперативной намят ПЛИС.

Цен тральный процессор считывает информацию с оперативной памяти ПЛИС.

Информация о параметрах входных сигналов каналов I и 2 обрабатывается процессором и выводится на экран осциллографа.

Программное обеспечение (далее - НО) осциллографов предназначено для управления режимами работы, вывода информации на экран и обеспечения интерфейсных функций. НО записывается и хранится в микроконтроллере со встроенной флеш-памятыо. Конструкция осциллографов обеспечивает защиту от несанкционированного доступа к содержимому флеш-памяти.

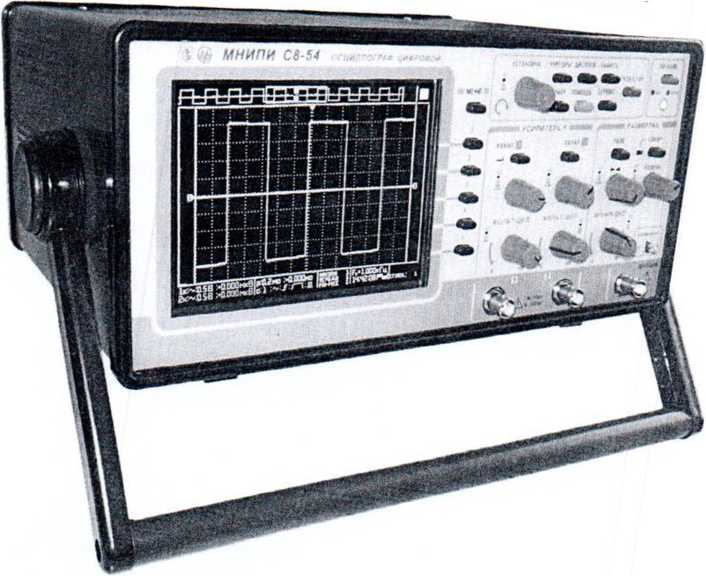

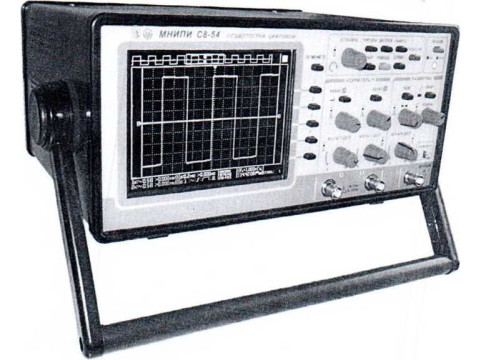

Фотография общею вида средств измерений представлена в приложении 1.

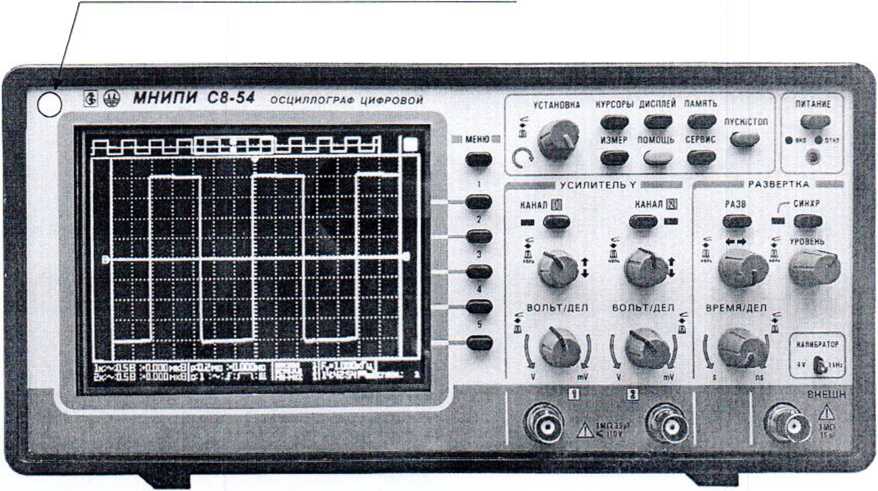

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

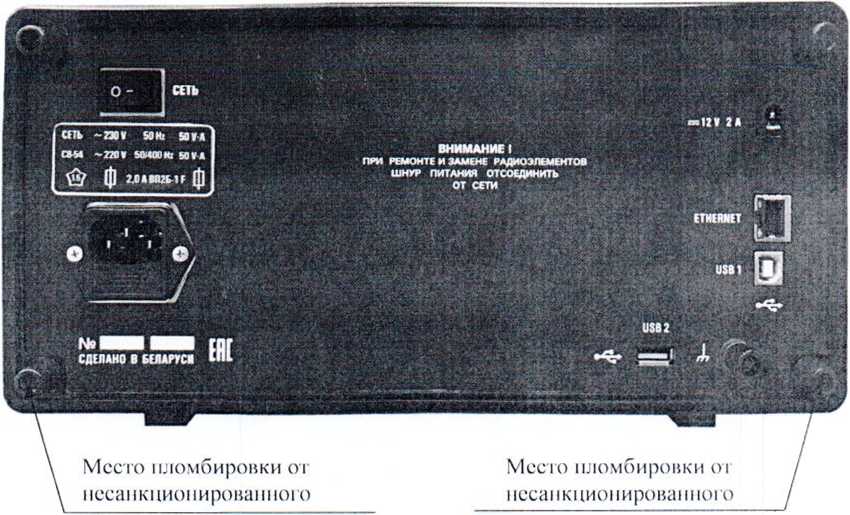

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: предс тавлены в таблице 1. Таблица 1

11аименование	Значение
Пределы допускаемой основной относительной погрешности установки ампли туды импульсов калибратора, %	±0,8
Диапазон коэффициентов отклонения, В/дсл	о т 0,002 до 5
Пределы допускаемой основной относительной погрепшос ти измерения напряжения между курсорами, автоматических измерений амплитуды сигнала ''Памп” и его среднего квадратического значения "IJCKJ", %: при коэффицисп тах отклонения о т 10 мВ/дел до 5 В/дсл при коэффициентах отклонения 2 .мВ/дел; 5 мВ/дел	±(2,5 + и [J* ±(2.5 + 2--±-) и
Диапазон коэффициентов развертки	от 1 н с/дел до 10 с/дел
Пределы допускаемой основной относительной iioi рсшпости измерения временных интервалов между курсорами, %: при коэффициентах развертки о т 1 мкс/дел до 10 с/дел при коэффициен тах развертки от 1 пс/дсл до 0.5 мкс/дел	±(1,0 +^)’ 7’ Т ** ±(2,5 + ^-) Т
Диапазон измерений часто ты в режиме частотомсра. Гц	от 10 до 200-106
Пределы допускаемой основной относительной погрешности измерения час тоты. %	100 *** ± (0,02 + ——) Л • Геч
Диапазон измерений периода в режиме час тотомера, с	от 110'7 до 100
Пределы допускаемой основной относи тельной погрешности измерения периода. %	100 4* ±(0.05+ ----Г Л ' Л•»
Параметры переходной характеристики каналов вертикального отклонения при непосредственном входе и коэффициентах отклонения от 5 мВ/дел до 5 В/дел. нс более: время нарастания, нс выброс. % время установления, нс неравномерность после времени установления, % неравномернос ть па участке установления, %	1.75 9 9 3 9

Окончание таблицы 1

11аимснование	Значение
Диапазон частот синхронизации, Гц	от 0.6 до 200 106
Уровни сигнала при внутренней синхронизации, дел	от 1 до 10
Уровни сигнала при внешней синхронизации, В	от 0,2 до 2.0

* UK конечное значение установленного диапазона. В; UK = 10Kolk, В;

Котк - коэффициент отклонения, В/дсл;

IJ амплитудное значение измеряемого напряжения. В.

** Тп - длительность развертки, с; Тп = 1 ()• К,,азВ, с;

Кран»- коэффициент развертки, с/дсл;

Г длительность измеряемого интервала, с.

*** /х измеряемая час то та сигнала, Гц;

тсч - время счета, с, тсч 100 мс; 1; 10 с.

4* Тх измеряемый период входного сигнала, с;

Го - частота меток времени, Гц, Го 0,1; 1; 10; 100 МГц;

п количество периодов входного сигнала, n I; 10; 100.

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям; представлены в таблице 2.

Таблица 2

1 (аимснование	Значение
Размеры рабочей части ЖК-экрана: по диагонали, мм, не менее разрешение, пиксел, нс менее	144,78 320 х240
Количество каналов	2
11арамстры входов каналов вертикального отклонения при непосредственном входе; входное активное сопротивление, МОм входная емкость. нФ. нс более	1.00 ± 0.03 25
Установка пред- и нослезапуска развертки по отношению к импульсу синхронизации: величина предзануска (отрицательной задержки) 1з-, с величина нослезапуска (положительной задержки) 1з+, с	13- > Кразв ’ 50 дел 1з г > Кразв 500 дел где Кразв коэффициент развертки,с/дсл
Диапазон скорости записи сигнала в режиме регистратора	от 10 мс/дсл до 10 с/дсл с шагом 1; 2; 5
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	внутренняя (по каналу 1 или по каналу 2). внешняя (по фронту или спаду сигнала)
Количество видов цифровых измерений	22
Интерфейс	USB 2.0, Ethernet 10/100 Mbit, флеш-носитель USB

Окончание таблицы 2

11аимсповапис	Значение
Диапазон напряжения питания: от сети переменного тока \|нри частоте (50.0 1 0,5) Гц\|, В от сети переменного тока \|при частоте (400 ± 10) Гц\|, В от ис точника пит ания постоянного тока, В	о т 207 до 253 о т 209 до 231 от 10 до 16
11отрсбляемая мощность: от сет и переменного т ока. В А, нс более от источника пит ания постоянного тока, В А, нс более	50 25
Степень защиты, обеспечиваемая оболочками, но ГОСТ 14254-2015	IP20
Габаритные размеры (ДхЩхВ). мм. не более	252 х 346 х 152
Масса осциллографа, кг. не более	4.0
1 (ределы допускаемой дополнительной относительной погрешности при изменении температуры окружающего воздуха в диапазоне условий эксплуатации относительно нормалы 1 ых условий	в пределах 0.5 значения соответс твующей допускаемой основной погрешности
1 (ормальныс условия: диапазон температуры окружающего воздуха. °C диапазон относительной влажност и воздуха. % диапазон атмосферного давления. к!1а (мм рт. ст.)	от 15 до 25 о т 30 до 80 от 84 до 106 (от 630 до 795)
Условия эксплуатации: диапазон температуры окружающего воздуха. °C относительная влажнос ть воздуха при температуре 25 °C. %, не более диапазон а тмосферного давления. кПа (мм рт . ст.)	от минус К) до плюс 40 90 от 60.0 до 106.7(от 450 до 800)

Комплектность

Таблица 3

11аименование	Обозначение	Количество
Осциллограф цифровой С8-54	У1ПЯИ.411161.063	1
Комплект запасных частей и принадлежностей	УШЯИ.305654.123	1
Руководство но эксплуатации	УШЯИ.411161.063 РЭ	1
Методика поверки МРБ Ml 1.2675-2017	УШЯИ.41 1161.063 МП	1

Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на переднюю панель осциллографов и на титульный лист руководст ва но эксплуатации.

Поверка осуществляется но МРБ Ml 1.2675-2017 «Система обеспечения единства измерений Республики Беларусь. Осциллографы цифровые С8-54. Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

Гсхничсские нормативные правовые акты и технические документы, устанавливающие:

требования к тину средств измерений:

ТУ BY 100039847.151-2017 «Осциллограф цифровой С8-54. Технические условия»:

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ IBC 61010-1-2014 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»:

технический регламент Таможенного союза «О безопасности пизковолы noi о оборудования» (ГР ТС 004/2011);

технический регламент Таможенного союза «Электромагнитная совместимое гь технических средств» (ГР ТС 020/2011);

методику поверки:

МРБ МП.2675-2017 «Система обеспечения единства измерений

Республики Беларусь. Осциллографы цифровые С8-54. Методика поверки» в редакции с изменением № 1.

Перечень средств поверки: представлен в таблице 4.

Таблица 4 _

^Наименование и тин средств поверки

Термогигромстр IJNI T1/SS TUB 1

Установка высоковольтная измерительная (испытательная) УНУ-22

Вольтметр универсальный В7-65 __________

Калибратор осциллографов импульсный И1-9

Генератор сигналов низкочастотный прецизионный 1'3-122

Генератор сигналов высокочастотный программируемый Г4-164

Генератор испытательный импульсов И1-15

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: нредставлепа в таблице 5.

аблица5
Идентификационпос данные (признаки)	Значение
Идентификационное наименование 110	Встроенное 110
Номер версии (идентификационный номер) ПО	1.3.2

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: осциллографы цифровые С8-54 соответствуют требованиям ТУВУ 100039847.151-2017, ГОСТ 22261-94. ГОСТ 1 ВС 61010-1-2014. ГР ТС 004/2011. ГР ТС 020/2011.

I [роизводитель средств измерений

Открытое акционерное общество «MI IИ11И» (ОАО «М11И11И») Республика Беларусь. 220113. г. Минск, ул. Я. Коласа. 73 Телефон:+375 (17) 2700-100 факс:+375 (17)2700-111 с-mail: nmipi@mnipi.by сайг: mnipi.com

Уполномоченное юридическое лицо. проводившее иены гания средств

измсрсний/мстрологичсскую экспертизу единичного экземпляра средс тв измерений Республиканское унитарное предприя тие «Белорусский государем венный институт метрологии» (Бсл1 ’ИМ)

Республика Беларусь. 220053. г. Минск. Сгаровилспский тракт. 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: inlb@bclgim.by 11риложспия: 1. Фотография общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа па 1 листе.
