Осциллограф LeCroy WP 7100 № 10056
| Номер в ГРСИ РФ: | РБ 03 16 9860 23 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Осциллографы |
| Производитель / заявитель: | «LeCroy Corporation», США |
|
Описание типа РБ 03 16 9860 23 [2023-06-05]
rb-03-16-9860-23_2023-06-05.pdf
|
Скачать |
Осциллограф LeCroy WP 7100 № 10056 (далее - осциллограф) предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот до 1 ГГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 9860 23 |
| Наименование | Осциллограф LeCroy WP 7100 № 10056 |
| Год регистрации | 2023 |
| Номер сертификата | 16446 |
| Дата регистрации | 2023-06-05 |
| Срок действия | - |
| Получатель сертификата | РУП «БЕЛТЕЛЕКОМ», г. Минск, Республика Беларусь |
Производитель / Заявитель
«LeCroy Corporation», Соединенные Штаты Америки
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.МН 3610-2023 «СОЕИ РБ. Осциллограф LeCroy WP 7100. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 16 9860 23 [2023-06-05]
rb-03-16-9860-23_2023-06-05.pdf
|
Скачать |
Описание типа
Назначение
Осциллограф LeCroy WP 7100 № 10056 (далее - осциллограф) предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот до 1 ГГц.
Область применения - производство, эксплуатация, ремонт и наладка радиоэлектронной аппаратуры.
Описание
Осциллограф является многофункциональным средством измерения параметров сигналов. Принцип действия основан на аналогово-цифровом преобразовании входного сигнала осциллографа с последующей его цифровой обработкой и индикацией выборки сигнала с результатами измерений на экране осциллографа. Встроенный микропроцессор обеспечивает диалоговое управление работой прибора, задаст электрические и временные режимы функционирования, выводит на экран форму сигнала и результаты измерений. Вывод протоколов измерений осуществляется через интерфейсы (Ethernet, USB, GPIB) на внешний принтер или компьютер. В осциллографах применяется встроенное программное обеспечение (далее - ПО) для управления режимами работы, выводами информации на экран и обеспечения интерфейсных функций.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1. Таблица 1
|
Наименование |
Значение |
|
Диапазон коэффициентов отклонения при Rbx = 50 Ом |
от 2 мВ/дсл до 1 В/дел |
|
11рсделы допускаемой абсолютной погрешнос ти при измерении амплитуды сигнала прямоугольной формы. В |
±0,015 • U3T, где U3T -установленное значение амплитуды сигнала прямоугольной формы, В |
|
Диапазон коэффициентов отклонения с активным дифференциальным пробником АР034 |
от 2 мВ/дел до 2 В/дел |
|
11редслы допускаемой абсолютной погрешности при измерении амплитуды сигнала прямоугольной формы с активным дифференциальным пробником АР034, В |
±0,02 ■ иэт, где иэт -установленное значение амплитуды сигнала прямоугольной формы, В |
|
Диапазон коэффициентов отклонения с адаптером РР090 |
от 4 мВ/дел до 2 В/дел |
Окончание таблицы 1
|
Наименование |
Значение |
|
11рсделы допускаемой абсолютной погрешности при измерении амплитуды сигнала прямоугольной формы с адаптером РР090, В |
±0,02 ■ иэт, где иэт -установленное значение амплитуды сигнала прямоугольной формы, В |
|
Диапазон коэффициентов отклонения с адаптером АР 120 |
от 10 мВ/дел до 5 В/дсл |
|
Пределы допускаемой абсолютной погрешности при измерении амплитуды сигнала прямоугольной формы с адаптером АР 120, В |
±0,015 • иэт, где иэт -установленное значение амплитуды сигнала прямоугольной формы, В |
|
Диапазон коэффициента развертки |
от 20 пс/дел до 1000 с/дел |
|
Пределы допускаемой абсолютной погрешности измерения периода сигнала, с |
±(0,06/РдИСКр + 110 ■ Тизм), где Гдискр - частота дискретизации, с'1; Тизм - измеренное значение периода сигнала, с |
|
Время нарастания переходной характеристики, нс, не более |
400 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Габаритные размеры* (Д х Щ х В), мм, нс более |
264 х 397 х 491 |
|
Масса*, кг, не более |
18 |
|
Потребляемая мощность*, не более, ВА |
800 |
|
Диапазон напряжения питающей сети*. В |
от 180 до 264 |
|
Номинальная частота питающей сети*, Гц |
50 |
|
Количество каналов |
4 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности воздуха, % |
от 15 до 25 от 20 до 80 |
|
* - данные приведены из технической документации производителя | |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Осциллограф LeCroy WP 7100 № 10056 |
1 |
|
Руководство по эксплуатации (OPERATOR’S MANUAL) |
1 |
|
Шнур питания |
1 |
|
Активный дифференциальный пробник АР034 |
1 |
|
Адаптер РР090 |
1 |
|
Адаптер АР 120 |
1 |
Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.МП 3610-2023 «Система обеспечения единства измерений Республики Беларусь. Осциллограф LeCroy WP 7100. Методика поверки»
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация (руководство по эксплуатации (OPERATOR'S MANUAL)) «LeCroy Corporation», Соединенные Штаты Америки;
методику поверки:
МРБ МП.МП 3610-2023 «Система обеспечения единства измерений Республики Беларусь. Осциллограф LeCroy WP 7100. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
______________________ Наименование и тип средств поверки
Термогигрометр UNITESS TUB 1___
Калибратор осциллографов Fluke 9500В
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Идентификационное наименование ПО |
Помер версии ПО (идентификационный номер) |
|
- |
5.8.0.9 (build 122029) |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Осциллограф LeCroy WP 7100 № 10056 соответствует требованиям технической документации (руководство по эксплуатации (OPERATOR’S MANUAL)) «LeCroy Corporation», Соединенные Штаты Америки.
11роизводитсль средств измерений
«LeCroy Corporation», Соединенные Штаты Америки
700 Chestnut Ridge Road
Chestnut Ridge, NY 10977-6699, USA
Телефон: (845) 578 6020
факс: (845) 578 5985
Уполномоченное юридическое лицо, проводившее испытания средств измерспий/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)
Республика Беларусь, 220053, г. Минск, Старовилепский тракт. 93
Телефон:+375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@bclgim.by
Приложения: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БслГИМ
А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений

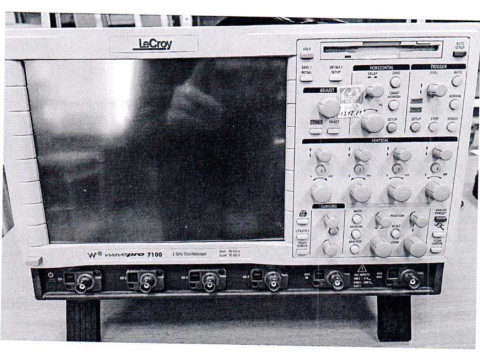

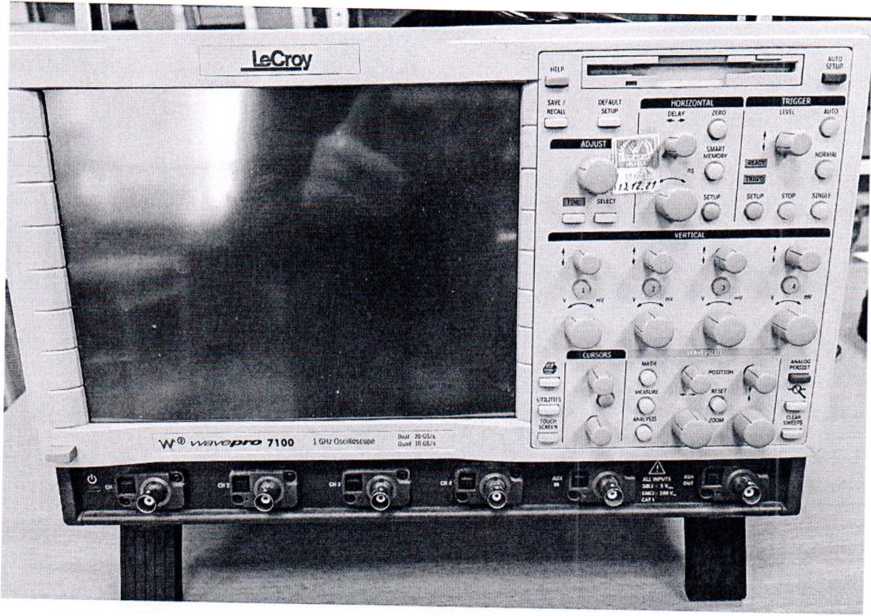

Рисунок 1.1 Фотография общего вида осциллографа LeCroy WP 7100 № 10056

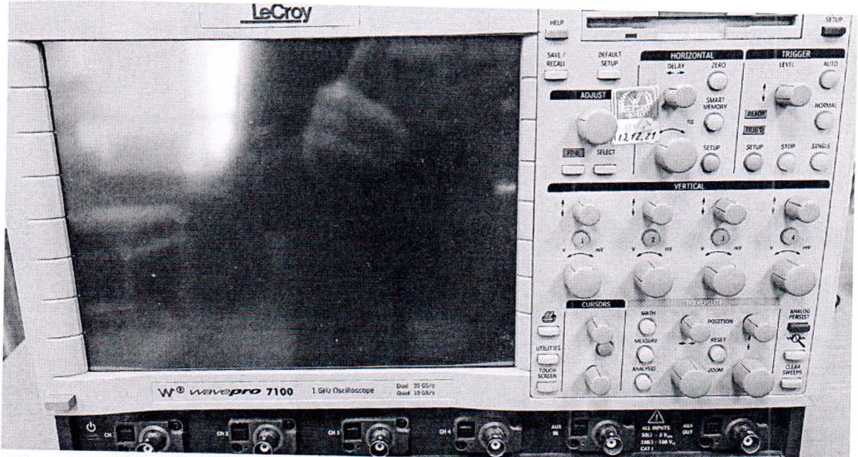

Рисунок 1.2 - Фотография общего вида передней панели осциллографа LeCroy WP7100№ 10056

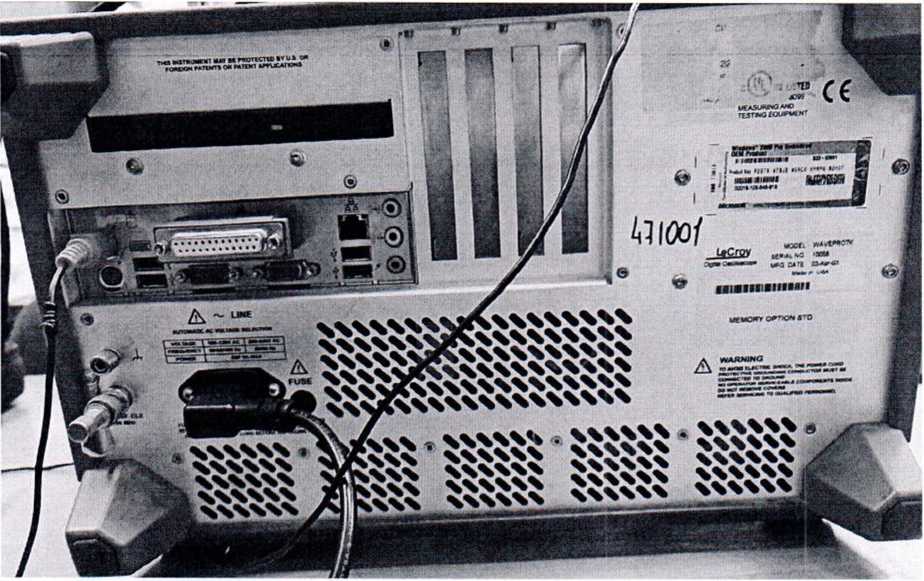

Рисунок 1.3 - Фотография общего вида задней напели осциллографа LeCroy WP 7100 № 10056
Miaoscit www.microsou corrVpiracy/hewtotei!
Ml Oof
MODEL WAVEPRO7K SERIAL NO . 10056 MFG. DATE ОЗ-Аог-ОЗ Made in USA
LeCroy
Digital Oscilloscope
llllllllll llllll III IIJIIIIIIIIII
Рисунок 1.4 - Фотография маркировки осциллографа LeCroy WP 7100 № 10056
MEMORY OPTION STD
ELECTRIC SHOCK, THE POWER CORD PROTECTIVE GROUNDING CONDUCTOR MUST BE CONNECTED TO GROUND NO OPERATOR SERVICEABLE COMPONENTS INSIDE DO NOT REMOVE COVERS REFER SERVICING TO QUALIFIED PERSONNEL
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки

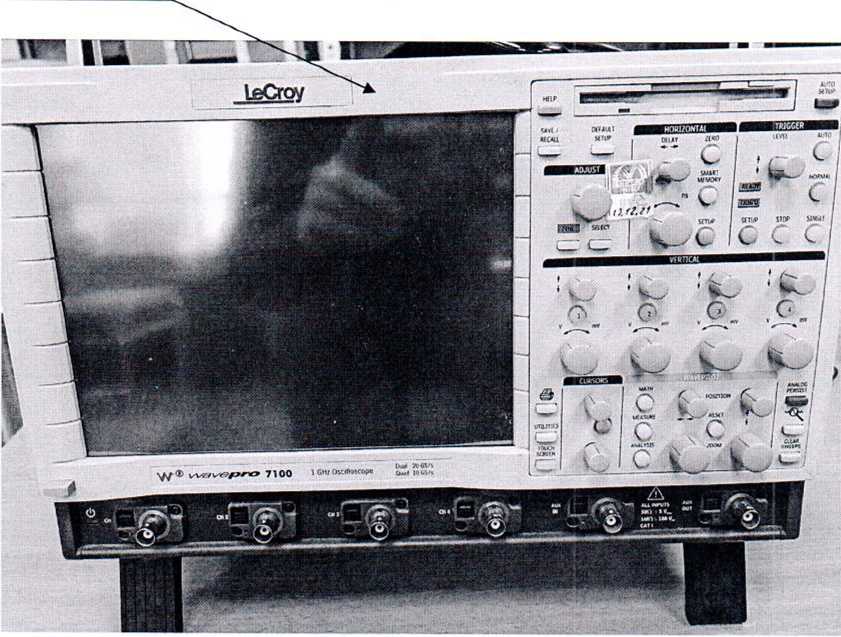

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
