Осциллографы цифровые С8-53, С8-53/1

Номер в ГРСИ РФ: РБ 03 16 5490 19
Раздел: Средства измерений радиотехнических величин [16]
Категория: Осциллографы
Производитель / заявитель: ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск
Скачать
Описание типа РБ 03 16 5490 19 [2020-07-08]
rb-03-16-5490-19_2020-07-08.pdf
Скачать
Описание типа РБ 03 16 5490 19 [2015-09-01]
rb-03-16-5490-19_2015-09-01.pdf
Скачать
Нет данных о поставщике

Осциллографы цифровые С8-53, С8-53/1 (далее - осциллографы) предназначены для исследования, регистрации и измерения параметров электрических сигналов в полосе частот от 0 до 100 МГц.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 16 5490 19
Наименование Осциллографы цифровые С8-53, С8-53/1
Год регистрации 2019
Номер сертификата 13103
Дата регистрации 2019-12-26
Срок действия 2024-12-26
Получатель сертификата ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)
Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 2700-100 факс (017) 2700-111 / e-mail: mnipi@mnipi.by

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по МРБ МП.2433-2014 (изменение №1).

Поверители

Скачать

Описание типа РБ 03 16 5490 19 [2020-07-08]
rb-03-16-5490-19_2020-07-08.pdf
Скачать
Описание типа РБ 03 16 5490 19 [2015-09-01]
rb-03-16-5490-19_2015-09-01.pdf
Скачать

Описание типа

Назначение

Осциллографы цифровые С8-53, С8-53/1 (далее - осциллографы) предназначены для исследования, регистрации и измерения параметров электрических сигналов в полосе частот от 0 до 100 МГц.

Осциллографы имеют два канала вертикального отклонения.

Осциллографы применяются при наладке, контроле, ремонте радиотехнической аппаратуры, электронных систем и устройств в различных областях хозяйственной деятельности.

Описание

Осциллографы обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 2 нс до 100 с, измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на ЖК экран.

Осциллографы имеют блочно-функциональную конструкцию и состоят из следующих блоков:

- блок регистрации;

- блок цифровой;

- блок управления;

- ЖК экран;

- блок питания.

Блок регистрации содержит: два входных тракта каналов 1 и 2 с полосой до 100 МГц; устройство синхронизации по двум каналам и внешнему сигналу.

Блок цифровой содержит: процессорный блок, осуществляющий управление ЖК экраном, обработку сигнала, связь осциллографа с внешним интерфейсом, управление АЦП, два канала АЦП и ПЛИС для управления режимами регистрации и хранения результатов регистрации.

Блок управления предназначен для управления осциллографом с передней панели.

В качестве устройства отображения используется ЖК экран.

Блок питания обеспечивает формирование ряда стабилизированных напряжений постоянного тока, необходимых для работы всех узлов осциллографа.

Исследуемые сигналы подаются на входы аттенюаторов каналов 1 и 2. В аттенюаторах сигналы ослабляются в соответствии с выбранным коэффициентом вертикального отклонения, затем сигналы поступают на входы усилителей, в которых осуществляется усиление и смещение сигналов в каждом канале, в соответствии с установленным значением смещения. Сигналы с усилителей поступают на входы АЦП и устройства синхронизации.

АЦП осуществляет дискретизацию сигналов каналов с частотой до 200 МГц. Результаты дискретизации сохраняются в оперативной памяти ПЛИС. Процессорный блок считывает информацию с оперативной памяти ПЛИС. Информация о параметрах входных сигналов каналов 1 и 2 обрабатывается в процессорном блоке и выводится на экран осциллографа.

Внешний вид осциллографов приведены на рисунках 1 и 2.

Место нанесения знака поверки (клейма-наклейки), места пломбирования и нанесения поверительного клейма приведены в приложении А, рисунки А.1 и А.2.

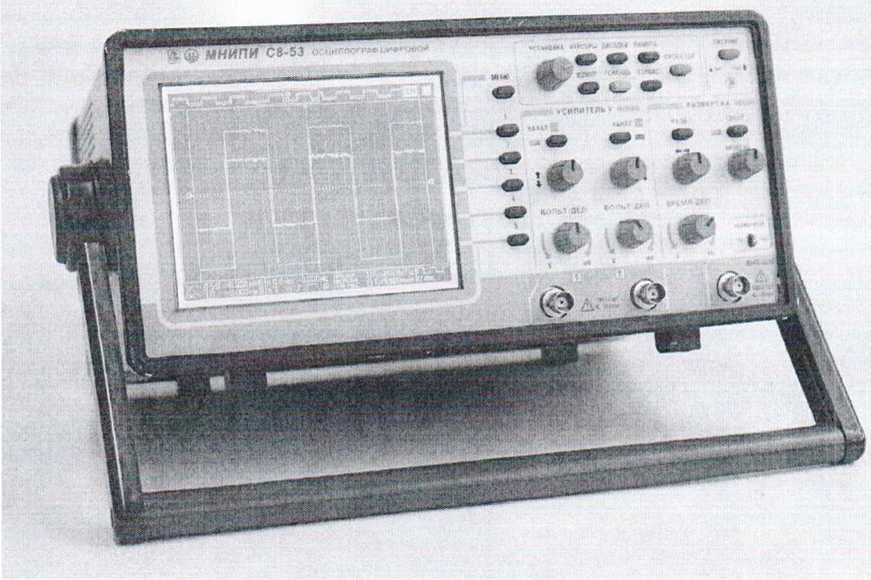

Рисунок 1 - Осциллограф цифровой С8-53. Внешний вид.

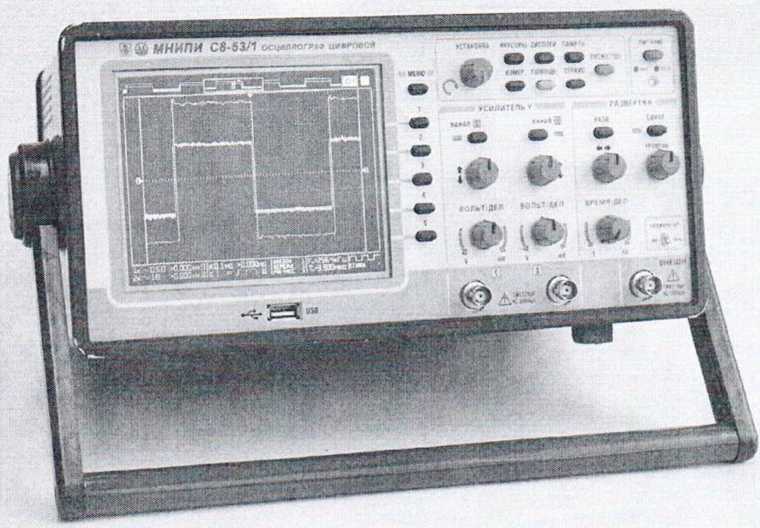

Рисунок 2 - Осциллограф цифровой С8-53/1 Внешний вид.

Осциллографы имеют встроенное программное обеспечение (ПО).

Влияние ПО учтено при нормировании метрологических характеристик осциллографов. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.

Таблица 1 - Идентификационные данные ПО

Обозначение осциллографа

Наименование ПО

Номер версии ПО

С8-53

Встроенное ПО

1.2.0

С8-53/1

Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО осциллографов останется без изменений.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики осциллографов представлены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

Размеры рабочей части ЖК экрана:

- по диагонали

- разрешение

144,78 мм

320x240 пиксел

Количество каналов

2

Диапазон коэффициентов отклонения

от 0,002 до 20 В/дел

Пределы допускаемой основной погрешности измерения напряжения между курсорами и автоматических измерений амплитуды сигнала и его среднего квадратического значения (d>u, %)

&. = ±(2,5 +

и

где UK = 10-Коткл - конечное значение

установленного диапазона, В:

U - значение измеряемого напряжения, В:

КОткл - коэффициент отклонения, В/дел

Параметры переходной характеристики каналов вертикального отклонения при непосредственном входе и коэффициентах отклонения от 5 мВ/дел до 2 В/дел, не более: - время нарастания - выброс - время установления

- неравномерность после времени установления - неравномерность на участке установления

3,5 нс

9 %

18 нс

3 %

9 %

Параметры входов каналов вертикального отклонения при непосредственном входе: - входное активное сопротивление - входная емкость, не более

(1,0±0,02) МОм

25 пФ

Диапазон коэффициентов развертки

от 2 нс/дел до 10 с/дел

Пределы допускаемой основной погрешности измерения временных интервалов между курсорами, а также автоматических измерений частоты и периода     дтг, %) при

коэффициентах развертки:

- от 1 мкс/дел до 10 с/дел

- от 2 до 500 нс/дел

<?,, = ±(!,о + !■),

41 = ±(2,5 + i),

где Тп = Ю Кразв- длительность развертки, с: Т - длительность измеряемого интервала, с;

Квазв - коэффициент развертки, с/дел

Установка пред- и послезапуска развертки по отношению к импульсу синхронизации: - величина предзапуска (отрицательной задержки), с

- величина послезапуска (положительной задержки), с

t3- > Кразв • 50 дел

t3+ > Кразв • 500 дХ< ® \\

I средств измерений / !

\ Республики Беларусь / I

«nW/из 7

Продолжение таблицы 2

Наименование характеристики

Значение характеристики

Режимы запуска развертки

автоматический, ждущий, однократный

Виды синхронизации

внутренняя (по каналу 1 или по каналу 2), внешняя по фронту или спаду сигнала

Диапазон частот синхронизации

от 0,6 Гц до 100 МГц

Уровни сигнала при внутренней синхронизации

от 1 до 10 дел

Уровни сигнала при внешней синхронизации

от 0,2 до 5 В

Количество видов цифровых измерений

22

Интерфейс

USB 2.0, флэш-носитель USB

Напряжение питания:

- от сети переменного тока

- от источника постоянного тока

(230±23) В, частотой 50 Гц

(12:42)в

Потребляемая мощность от сети переменного тока, не более

40 ВА

Габаритные размеры, не более

346x152x235 мм

Масса осциллографа, не более

3,5 кг

Диапазон температур рабочих условий применения:

- осциллографа С8-53

- осциллографа С8-53/1

отплюс 5°Сдо плюс40°С от минус 10 °C до плюс 40 °C

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель осциллографов методом офсетной печати, а также на эксплуатационную документацию типографским способом.

Комплектность

1 Осциллограф С8-53*

2 Осциллограф С8-53/1*

3 Комплект ЗИП эксплуатационный

4 Руководство по эксплуатации

5 Методика поверки

1 шт.

1 шт.

1 шт.

1 экз.

1 экз.

* Модификации по требованию заказчика

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”;

ГОСТ IEC 61010-1-2014 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”;

ТУВУ 100039847.132-2014 “Осциллографы цифровые С8-53, С8-53/1. Технические условия”;

МРБ МП. 2433 - 2014 “Осциллографы цифровые С8-53, С8-53/1. Методи

Заключение

Осциллографы цифровые С8-53,   С8-53/1 соответствуют требованиям

ТУ BY 100039847.132-2014, ГОСТ IEC 61010-1-2014, ГОСТ 22261-94, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № ТС BY/112 11.01. ТР004 003 10274 до 23.01.2020).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ.

220053, г.Минск, Старовиленский тракт, 93, тел.334-98-13.

Аттестат аккредитации № BY/112 1.0025
