Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-Ц
| Номер в ГРСИ РФ: | РБ 03 13 1128 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
Преобразователи измер& трехфазного тока Е849-Ц (в дал преобразования активной и реакп переменного тока в два гальвани1 аналоговых выходных сигнала пс информации по интерфейсу RS-23
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 1128 12 |
| Наименование | Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-Ц |
| Год регистрации | 2012 |
| Номер сертификата | 7679 |
| Дата регистрации | 2012-02-28 |
| Срок действия | 2017-02-28 |
| Получатель сертификата | ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ВЗЭП"
Адрес: ул. Ильинского, 19/18, 210630, г. Витебск
Контакты: (0212) 66-58-10, vzep.info@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.ВТ 004-2000 |
Поверители
Скачать
|
Описание типа РБ 03 13 1128 12 [2011-01-05]
rb-03-13-1128-12_2011-01-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1128 12 [2012-10-25]
rb-03-13-1128-12_2012-10-25.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измер& трехфазного тока Е849-Ц (в дал преобразования активной и реакп переменного тока в два гальвани1 аналоговых выходных сигнала пс информации по интерфейсу RS-23
ИП относятся к продукции ИП применяют для контре при комплексной автоматизации о объектов различных отраслей прог
Описание
ИП выполнены в пластме монтажа на щитах и панелях.
ИП относятся к оборудовг производственных помещений, вне
ИП имеют двадцать две м< таблице 1. Каждая из модификаци (04.1**), экспортное, предназначен*
ОСНОВНЫЕ ТЕХНИЧЕСК1/ Пределы допускаемой осн - ± 0,5 % от нормирующег Е849/14-Ц ;
- ± 1,0 % от нормирующег Е849/8-Ц, Е849/15-Ц - Е849/22-Ц.
Нормирующее (номиналы-выходу соответствует наибольше таблице 1; по выходу интерфейсов Диапазон измерений преоС выходных сигналов, параметры пт
-81, ТУ РБ 05796073.174-2000 комплектам документе «ВЗЭП» Республика Беларусь, г. Витебск.
>ПРИМЕНЕНИЯ
цельные активной и реактивной мощности ьнейшем - ИП) предназначены для линейного 1вной мощности трехфазных трехпроводных цепей ^ески развязанных между собой унифицированных эстоянного тока и (или) для передачи измеряемой 2С или RS-485.
производственно-технического назначения (ППТН). )ля параметров электрических систем и установок бъектов электроэнергетики в АСУ ТП энергоемких лышленности, включая атомные станции.
юсовом корпусе, предназначенном для навесного
жию, эксплуатируемому в стационарных условиях жилых домов.
эдификации, отличия между которыми приведены в й имеет исполнения: обычное, общеклиматическое ное для АС.
1Е И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ овной приведенной погрешности не превышают:
о значения выходного сигнала для ИП Е849/9-Ц -
о значения выходного сигнала для ИП Е849/1-Ц-
ое) значение выходного сигнала по аналоговому ‘му значению выходного сигнала, указанному в RS-232C или RS-485 - 866 единиц.
фазуемых входных сигналов и диапазо*<Шйен^>я
■ания приведены в таблице 1. fff '($ \\
Лист 1 из 5 1 РХ . ■ h
|
Описание типа средства измерений Таблица 1 - Входные и выходные сигналы ИП | |||||||
|
Тип, модификация |
Диапазон измерения преобразуемых входных сигналов |
Диапазон изменения выходного сигнала |
Параметры питания | ||||
|
Ток(1),А |
Напряжение (U).B |
Коэффициент мощности Cos(p,(sirKp) |
Выход 1 Выход 2 (Р). (Q). мА мА |
Выход 3 (P.Q) | |||
|
Е849/1-Ц |
0-1; 0-0,5 0-5; 0-2,5 |
80 -120 |
0 -плюс 1-0 |
0-5 |
0-866 |
От измерительной цепи | |
|
Е849/2-Ц |
0-1; 0-0,5 0-5; 0-2,5 |
0-120 |
0 -плюс 1- 0 |
0-5 |
0-866 |
220 В, 240 В 45-65 Гц | |
|
Е849/3-Ц |
0-1; 0-0,5 0-5; 0-2,5 |
80 -120 |
0 - плюс 1-0 - минус 1 - 0 |
Минус 5 - 0 -плюс 5 |
0-866 |
От измерительной цепи | |
|
Е849/4-Ц |
0-1; 0-0,5 0-5; 0-2,5 |
0-120 |
0 - плюс 1-0 -минус 1-0 |
Минус 5 - 0 -плюс 5 |
0-866 |
220 В, 240 В 45-65 Гц | |
|
Е849/5-Ц |
0-1; 0-0,5 0-5; 0-2,5 |
0-120 |
0 - плюс 1-0-минус 1-0 |
0-2,5-5 |
0-866 |
100 В, 220 В, 240 В,45-65 Гц | |
|
Е849/6-Ц |
0-1 0-5 |
; о -0,5 0-2,5 |
80-120 |
0 - плюс 1 - 0 |
4-20 |
0-866 |
От измерительной цепи |
|
Е849/7-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
80 -120 |
0 - плюс 1-0-минус 1-0 |
— |
0-866 |
От измерительной цепи |
|
Е849/8-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
0-120 |
0 - плюс 1-0 - минус 1-0 |
— |
0-866 |
100 В, 220 В, 240 В 45-65 Гц |
|
Е849/9-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
80 -120 |
0 - плюс 1 - 0 |
0-5 |
- |
От измерительной цепи |
|
Е849/10-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
0-120 |
0 - плюс 1-0 |
0-5 |
- |
220 В, 240 В 45-65 Гц |
|
Е849/11-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
80 -120 |
0 - плюс 1-0 - минус 1-0 |
Минус 5-0-плюс 5 |
- |
От измерительной цепи |
|
Е849/12-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
0-120 |
0 - плюс 1-0 - минус 1-0 |
Минус 5-0-плюс 5 |
- |
220 В, 240 В 45-65 Гц |
|
Е849/13-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
0-120 |
0 - плюс 1-0 - минус 1-0 |
0-2,5-5 |
- |
100 В, 220 В, 240 В,45-65 Гц |
|
Е849/14-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
80-120 |
0 - плюс 1 - 0 |
4-20 |
- |
От измерительной цепи |
|
Е849/15-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
80-120 |
0-плюс 1-0 |
0-5 |
0-866 |
От измерительной цепи |
|
Е849/16-Ц |
0-1; 0-5 |
0-0,5 0-2,5 |
0-120 |
0-плюс 1-0 |
0-5 |
0-866 |
220 В, 240 В 45-65 Гц |
|
Е849/17-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
80-120 |
0 -плюс 1-0-минус 1-0 |
Минус 5 - 0 -плюс 5 |
0-866 |
От измерительной цепи |
|
Е849/18-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
0-120 |
0 - плюс 1-0-минус 1-0 |
Минус 5 - 0 -плюс 5 |
0-866 |
220 В, 240 В 45-65 Гц |
|
Е849/19-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
0-120 |
0 - плюс 1-0 -минус 1-0 |
0-2,5-5 |
0-866 |
100 В, 220 В, 240 В, 45-65 Гц |
|
Е849/20-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
80-120 |
0-плюс 1-0 |
4-20 |
0-866 |
От измерительной цели |
|
Е849/21-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
80-120 |
0 - плюс 1-0 -минус 1-0 |
- |
0-866 |
От измерительной цепи |
|
Е849/22-Ц |
0-1 0-5 |
0-0,5 0-2,5 |
0-120 |
0 - плюс 1-0 -минус 1-0 |
- |
0-866 |
100 В, 220 В, 240 В, 45-65 Гц |
|
Примечания: 1 ИП Е849/1-Ц - Е849/8-Ц изготавливаются с RS-232C интерфейсом, ИПЕ849/15-Ц - Е849/22-Ц с RS-485 интерфейсом. 2 Ток преобразуемого входного сигнала и напряжение питания (для ИП с дополнительным питанием) указываются при заказе. 3 Рабочий диапазон преобразуемого напряжения - 90-110 В, расширенный диапазон - 80-120 В, 0-120 В; номинальное значение напряжения измеряемой сети -100 В, коэффициента мощности - 1,0. 4 Диапазон измерений преобразуемых входных сигналов, диапазон изменения выходного сигнала, параметры питания распространяются на каждое исполнение ИГГ | |||||||
|
/7.1^ Лист 2 из 5 К (pV'v хJ | |||||||
Диапазон сопротивления нагрузки аналоговых выходов: от 0 до 3 кОм для ИП с выходным сигналом от 0 до 5 мА; от 0 до 0,5 кОм для ИП с выходным сигналом от 4 до 20 мА.
Мощность, потребляемая ИП от измеряемой цепи при номинальных значениях преобразуемых входных сигналов, не превышает:
- для каждой последовательной цепи 0,2 ВА;
- для параллельных цепей ИП Е849/1-Ц, Е849/3-Ц, Е849/6-Ц, Е849/7-Ц, Е849/9-Ц, Е849/11-Ц, Е849/14-Ц, Е849/15-Ц, Е849/17-Ц, Е849/20-Ц, Е849/21-Ц - 3,5 ВА от фаз А и С; 0,2 В А от фазы В;
- для параллельных цепей остальных ИП - 0,2 В А.
Мощность, потребляемая от источника питания, не более 6 В А.
Габаритные размеры 110x120x125 мм.
Масса не более 1,2 кг.
Средний срок службы 12 лет.
Средняя наработка на отказ 25000 ч.
Условия эксплуатации: температура от минус 30 до 60 °C, относительная влажность до 95 % при температуре 35 °C.
Знак утверждения типа
Знак утверждения типа наносится на табличку фотохимическим методом, на
эксплуатационную документацию типографским способом.
Лист 3 из 5

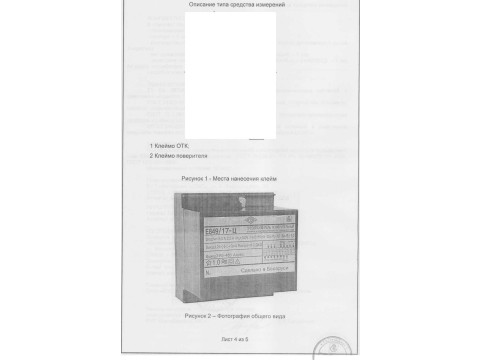

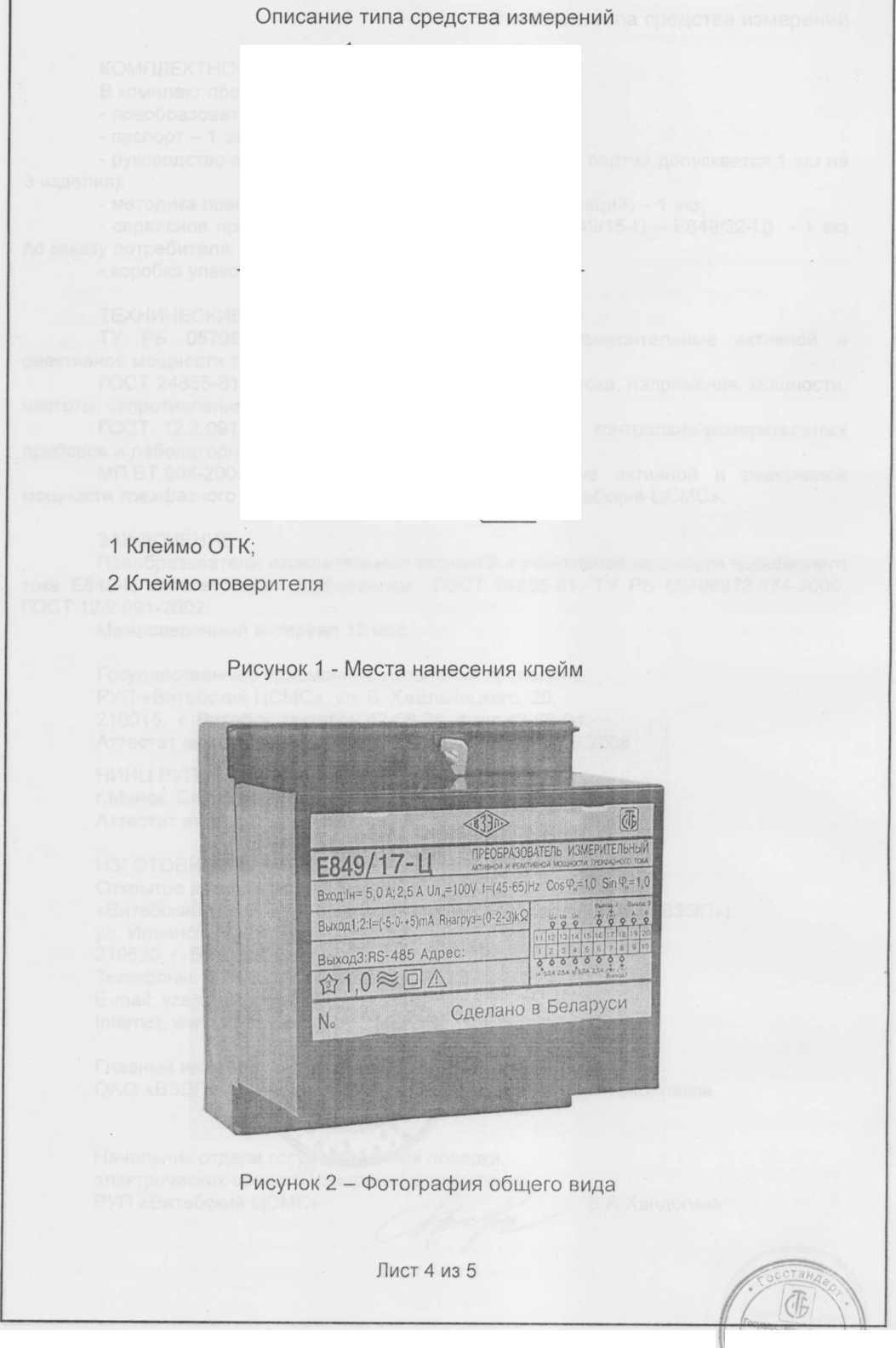

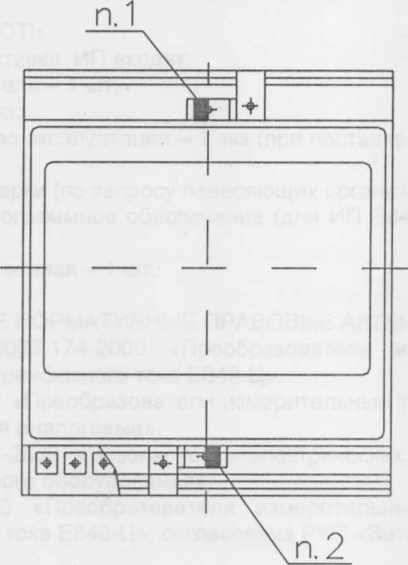

1 /
Комплектность
В комплект поставки ИП входят:
- преобразователь - 1 шт;
- паспорт - 1 экз;
- руководство по эксплуатации - 1 экз (при поставке партии допускается 1 экз на
3 изделия);
- методика поверки (по запросу поверяющих организаций) - 1 экз;
- сервисное программное обеспечение (для ИП Е849/15-Ц - Е849/22-Ц) - 1 экз по заказу потребителя;
- коробка упаковочная - 1 шт.
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ РБ 05796073.174-2000 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-Ц».
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые».
ГОСТ 12,2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».
МП.ВТ.004-2000 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-Ц»; согласована РУП «Витебский ЦСМС».
Заключение
Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-Ц соответствуют требованиям ГОСТ 24855-81, ТУ РБ 05796073.174-2000, ГОСТ 12.2.091-2002.
Межповерочный интервал 12 мес.
Государственные приемочные испытания проведены: РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20, 210015, г. Витебск, телефон 42-68-04, факс 42-68-04. Аттестат аккредитации №ВУ/112 02.6.0.003 от 10.06.2008
НИИЦ РУП «БелГИМ» г.Минск, Старовиленский тракт 93, Аттестат аккредитации №BY/112.02.1.0.0025
