Анализаторы технологических газов АГТ-СО (далее - анализаторы) предназначены для непрерывного измерения объёмной концентрации оксида углерода в дымовых газах.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 0309 12
Наименование	Анализаторы технологических газов АГТ-СО
Год регистрации	2012
Номер сертификата	7685
Дата регистрации	2012-02-28
Срок действия	2017-02-28
Получатель сертификата	ООО "Промпривод", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ООО "Промпривод"

Адрес: пер. Бехтерева, 8, к. 344, 220026, г. Минск

Контакты: (017)296-47-09

Поверка

Межповерочный интервал / Периодичность поверки	6 мес.
Методика поверки	Поверка проводится по МП 107-2005

Поверители

Скачать

Описание типа РБ 03 09 0309 12 [2012-04-04]

rb-03-09-0309-12_2012-04-04.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - на предприятиях теплоэнергетики машиностроения и в других областях хозяйственной деятельности.

котлоагрегатах, печах и других теплоагрегатах в которых осуществляется сжигание твёрдых, жидких и газообразных топлив

Описание

Анализаторы АГТ-СО состоят из первичного, измерительного, силового преобразователей, помещенных в шкаф монтажный, выносного табло, кабеля.

Преобразователь первичный предназначен для преобразования объёмной концентрации оксида углерода в напряжение постоянного тока.

Преобразователь измерительный преобразует напряжение в выходные нормированные токовые и цифровой сигналы и отображает результат на табло (внутреннем и выносном).

Преобразователь силовой предназначен для обеспечения необходимым электропитанием первичного и измерительного преобразователей.

На передней панели преобразователя измерительного находятся индикаторы и органы управления, на его нижней стороне - разъемы для подключения кабелей, предохранители.

Анализатор имеет модификации, отличающиеся функциональными возможностями: АГТ-СО-ХХ, где X = 0- наличие токового выхода 0-5 мА,

X = 1 - наличие токового выхода 4-20 мА.

Метод измерения основан на преобразовании изменения теплового эффекта химической реакции сгорания оксида углерода на катализаторе в изменение напряжения постоянного тока.

В анализаторах предусмотрена программа, позволяющая диагностировать работоспособность измерительного канала и выполнять калибровку по воздуху.

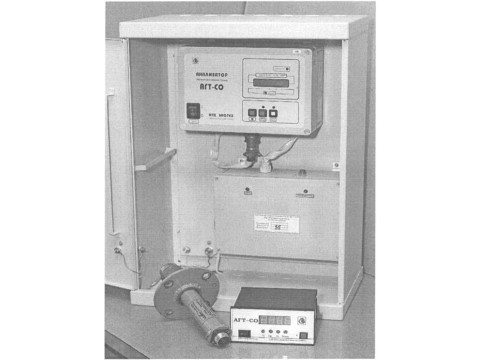

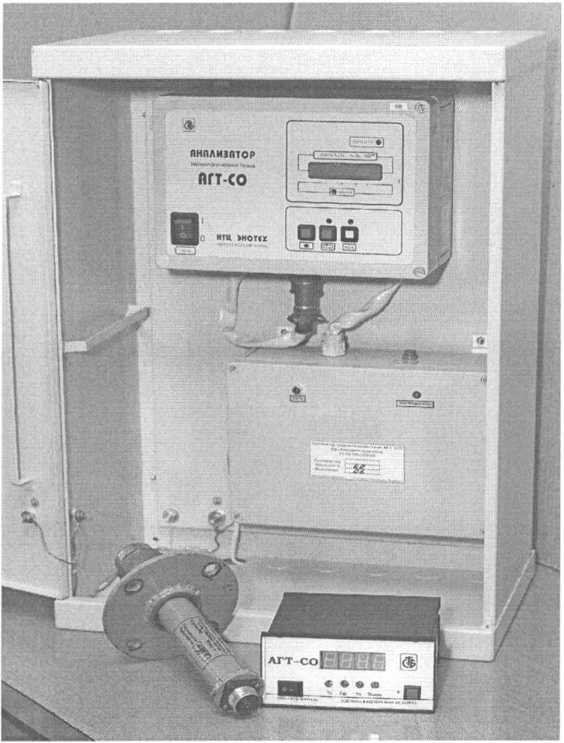

Внешний вид анализатора приведен на рисунке 1.

сред’.-’

Рисунок 1. Внешний вид анализатора

Схема пломбировки для защиты от несанкционированного доступа и место для нанесения знака поверки в виде клейма-наклейки приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений объёмной концентрации оксида углерода, % Диапазон показаний объёмной концентрации оксида углерода, % Пределы допускаемой основной приведенной погрешности измерения и преобразования в выходной токовый сигнал объемной концентрации оксида углерода, %

Дополнительная приведенная погрешность измерения и преобразования в выходной токовый сигнал объемной концентрации оксида углерода на каждые 10 °C изменения температуры окружающей среды, %, не более

Время установления показаний анализатора, с, не более

Предел времени задержки выходного сигнала, с, не более Номинальная цена единицы наименьшего разряда четырехразрядного цифрового индикатора, %

Цифровой интерфейс

Напряжение питания переменного тока, В, с частотой (50± 1) Гц

от 0 до 0,5

±4,0

±4,0 300 15

Потребляемая мощность, Вт, не более	100
Время прогрева, мин, не более	60
Диапазон температур при эксплуатации,°C	от 5 до 50
Относительная влажность при эксплуатации, %, при 35°С	80
Атмосферное давление при эксплуатации, кПа	84-106,7
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96	IP 21
Класс защиты от поражения электрическим током по
ГОСТ 12.2.091-2002	I
Масса, кг, не более
-первичный преобразователь	2,65;
-преобразователь измерительный	1,44;
-преобразователь силовой	4,30;
-табло выносное	0,30;
-кабель соединительный	0,60;
-патрубки монтажные	7,10; 1 1 Л
-шкаф монтажный	н,о.
Габаритные размеры, мм, не более
-первичный преобразователь	245x0125;
-преобразователь измерительный	250x200x120;
-преобразователь силовой	180x180x90;
-табло выносное	45x140x70;
-кабель соединительный	5000;
-шкаф монтажный	600x400x250
Средняя наработка на отказ, ч, не менее	15000
Средний срок службы, лет, не менее	5
Среднее время восстановления, ч, не более	6

Знак утверждения типа

Знак утверждения типа наносится типографским способом на панель управления измерительного преобразователя посредством самоклеющейся пленки и на титульный лист паспорта

Комплектность

Комплект поставки приведен в таблице 1.

Таблица 1

Наименование, обозначение	Количество, штук
Анализатор газов АГТ-СО в составе: модификаций АГТ- СО-О и АГТ-СО-1
Преобразователь первичный	1
Преобразователь измерительный	1
Преобразователь силовой	1
Шкаф монтажный	1
Табло выносное	1
Кабель соединительный (длина от 5 до 25м)	1
Комплект ЗиП	1
Руководство по эксплуатации
Паспорт
Методика поверки МП. МН 107 - 2005	t Г < \

Il I ЧЙАСЧ и Г

Ц V fЧ-'Т*Н.'|КК,I 5.-; Г

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 14561854.002-95. «Анализатор технологических газов АГТ-СО. Технические условия».

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические».

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

ГОСТ 15150-69 «Машины приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения, и транспортирования в части воздействия климатических факторов внешней среды».
