Системы информационно-измерительные управляющие MOSCAD

Назначение

Системы информационные измерительные управляющие MOSCAD и их модификации MOSCAD-M и MOSCAD-ACE3600 (далее системы) предназначены для:

- создания систем контроля и управления технологическими процессами;

измерения параметров технологических процессов, окружающей среды, дистанционного сбора и обработки данных контролируемого объекта;

- формирования сигналов управления в в автоматическом и ручном режиме.

Системы применяются в нефтегазовой промышленности, системах мониторинга окружающей среды, ирригации и пожаротушения, сетях водо-, электро- и энергоснабжения, транспортных сетях и других областях, могут применяться в системах учета расхода жидкостей и газа.

Системы относятся к агрегатным системам и формируются как законченные изделия непосредственно на месте эксплуатации путем комплектации техническими средствами и программным обеспечением после монтажа, осуществляемого в соответствии с проектной документацией.

Описание

Измерительные компоненты (модули) систем обеспечивают восприятие измерительной информации, представленной унифицированными сигналами напряжения постоянного тока в диапазоне от минус 5 до плюс 5 В и от 0 до 10 В, силы постоянного тока в диапазоне от 0 до 20 мА и от минус 20 до 0 мА от первичных преобразователей, восприятие и обработку кодированных дискретных электрических сигналов, выработку управляющих

регулирующих воздействий по различным законам регулирования в виде анм дискретных сигналов.                                                      ff*/

'     1.У*' ‘ стр*

и?

ГоидарсткячЛрда»!

ХДардедоме/

Системы включают следующие основные технические средства:

- центральная (операторская) станция;

- локальные каналы передачи данных (ЛКПД): каналы радиосвязи, проводной связи, модемы, магистрали локальной сети, соединительные кабели;

- дистанционные терминальные устройства ДТУ (RTU), воспринимающие сигналы от датчиков и других источников информации.

Центральная (операторская) станция обеспечивает представление всей необходимой информации (сообщения об авариях, состоянии всех элементов системы и данных телеметрии с помощью символов, графиков и текста), а также осуществляет управление ДТУ (RTU).

Дистанционное терминальное устройство (RTU) с микропроцессорным управлением и большим объемом памяти обеспечивает:

- сбор и обработку данных о параметрах, характеризующих состояние оборудования, окружающей среды и контролируемого объекта;

- передачу информационных сообщений центральной станции и аналогичных ДТУ (RTU);

- прием от центральной станции изменений в прикладной программе и наборе контролируемых параметров;

- выработку управляющих воздействий (интеллектуальное управление) на основе полученных данных;

- диагностику состояния системы, позволяющую обслуживающему персоналу идентифицировать и устранять неисправности.

ДТУ (RTU) построено по модульному принципу, что обеспечивает возможность создания необходимой конфигурации и может включать следующие основные типы модулей:

- модуль центрального процессора, обеспечивающий функции управления модулями ввода/вывода, радиостанцией и портами связи, а также обработку системных и прикладных программ, программ связи;

- модули ввода/вывода аналоговых, дискретных и комбинированных сигналов.

- порты, обеспечивающие загрузку прикладных программ, подключение различных логических устройств, например другого ДТУ (RTU) на месте или с помощью канала связи;

- каналы связи (радиостанции, модемы проводной или беспроводной связи).

Основными модулями ДТУ (RTU), определяющими метрологические характеристики измерительных каналов систем, являются:

- входные модули, предназначенные для преобразования аналоговых сигналов напряжения постоянного тока и постоянного тока от первичных измерительных преобразователей в цифровой сигнал и передачи его в модуль центрального процессора;

- комбинированные модули (Mixed), предназначенные для преобразования аналоговых сигналов постоянного тока и дискретных сигналов в цифровой сигнал, а также для управления внешними устройствами с помощью реле;

- выходные модули, предназначенные для программного управления уровнями аналоговых выходных сигналов, необходимых для управления различными устройствами, а также для использования в измерительных каналах.

Системы MOSCAD изготавливаются в следующих модификациях: MOSCAD-M, MOSCAD-ACE3600. Указанные модификации отличаются друг от друга габаритными размерами, вариантами исполнения, количеством модулей ввода/вывода (MOSCAD-M -фиксированное количество входов, MOSCAD-ACE3600 - до 16).

Внешний вид системы приведен на рисунке 1.                            _----

Место нанесения доверительного клеима-наклеики указано в приложении

Jy * X I Лг _ X ?V

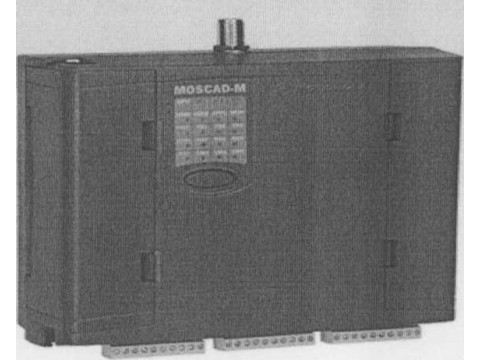

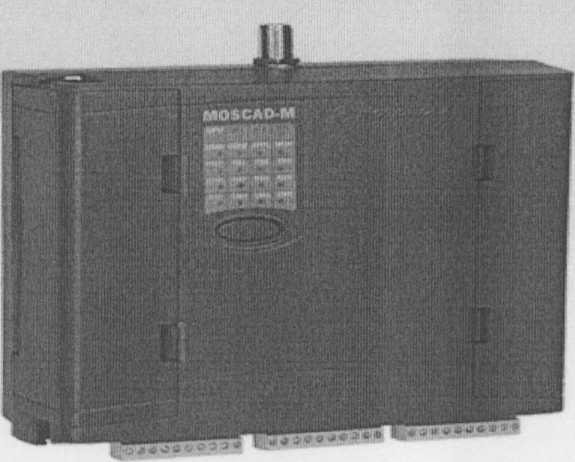

Модификация MOSCAD-M

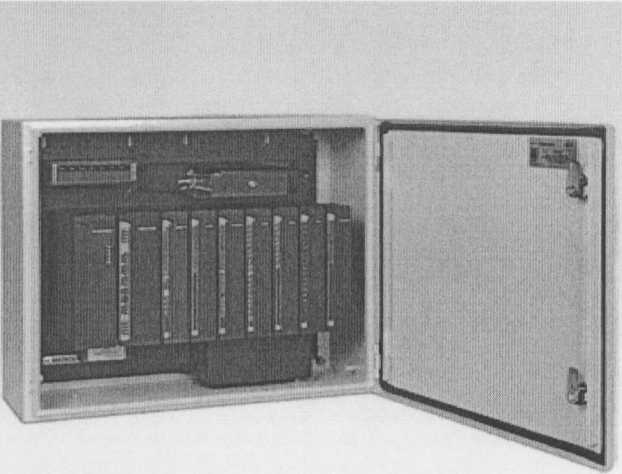

Модификация MOSCAD- АСЕ3600

Рисунок 1 - Системы информационные измерительные управляющие MOSCAD

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические и технические характеристики компонентов системы MOSCAD приведены в таблице 1.

Таблица 1________ ______ _______ ____

стр 4 из 6

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на эксплуатационную документацию системы типографским способом.

Комплектность

Комплект поставки системы в соответствии с документацией фирмы «Motorola Solutions Israel LTD» (Израиль) в зависимости от требований заказчика.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Motorola Solutions Israel LTD» (Израиль);

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

МП МН 557-98 «Системы информационные измерительные управляющие MOSCAD». Методика поверки.

Заключение

Системы информационные измерительные управляющие MOSCAD соответствует требованиям технической документации фирмы «Motorola Solutions Israel LTD» (Израиль).

Поверку систем, предназначенных для применения либо применяемых в сфере законодательной метрологии, проводить юридическими лицами, входящими в государственную метрологическую службу или иными юридическими лицами, аккредитованными для ее осуществления. Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старо виленский тракт, д.93

Тел. (017)-234-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
