Приборы для поверки тахографов TCS
| Номер в ГРСИ РФ: | РБ 03 16 2575 12 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Тахографы |
| Производитель / заявитель: | "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия |
Приборы для поверки тахографов TCS (далее - приборы) предназначены для поверки и калибровки автомобильных электронных и цифровых тахографов на базе роликовых тормозных стендов, выпускаемых фирмой «МАНА Maschinenbau Haldenwang GmbH & Со. KG» (Германия).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 2575 12 |
| Наименование | Приборы для поверки тахографов TCS |
| Год регистрации | 2012 |
| Номер сертификата | 7692 |
| Дата регистрации | 2012-02-28 |
| Срок действия | 2017-02-28 |
| Получатель сертификата | фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG"
Адрес: D-87490 Haldenwang
Контакты: (08374)585-0 // (08374)585-499
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1500-2013. |
Поверители
Скачать
|
Описание типа РБ 03 16 2575 12 [2005-01-01]
rb-03-16-2575-12_2005-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 2575 12 [2013-08-16]
rb-03-16-2575-12_2013-08-16.pdf
|
Скачать |
Описание типа
Назначение
Приборы для поверки тахографов TCS (далее - приборы) предназначены для поверки и калибровки автомобильных электронных и цифровых тахографов на базе роликовых тормозных стендов, выпускаемых фирмой «МАНА Maschinenbau Haldenwang GmbH & Со. KG» (Германия).
Область применения приборов - автотранспортные предприятия, автомобильные заводы, станции технического обслуживания автотранспортных средств, лаборатории, аккредитованные на право поверки тахографов, сервисные мастерские, осуществляющие установку и программирование параметров тахографов.
Описание

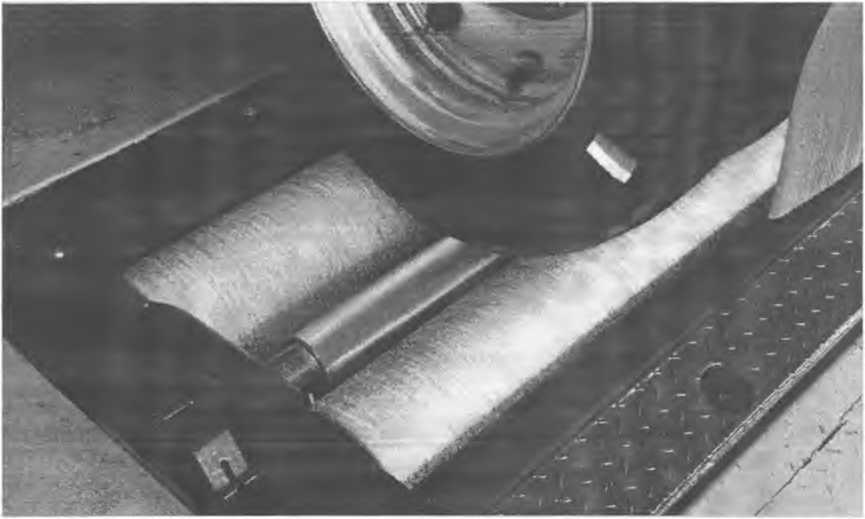

Прибор конструктивно состоит из блока роликов тормозных стендов типа IW, МВТ производства фирмы «МАНА Maschinenbau Haldenwang GmbH & Со. KG» (Германия), электронного блока «ТС-Net», имеющего жидкокристаллический дисплей (3 ряда), и компьютерного блока PC/Laptop. На блоке роликов укреплены два датчика: импульсный (бесконтактный) датчик, используемый для подсчета количества импульсов с шестерни вала опорного ролика стенда, на основании которого вычисляется расстояние, пройденное колесом на стенде, и фотоэлектрический датчик, используемый для определения количества оборотов колес транспортного средства по светоотражающей полоске, укрепленной на боковой поверхности шин колес. Прибор также снабжен комплектом кабелей подключения для работы с различными типами электронных и цифровых тахографов.
Принцип действия прибора основан на обработке сигналов, поступающих от датчика импульсов тахографа, установленного на транспортном средстве, с последующем определением значений характеристического коэффициента транспортного среа^^^^^ эффективной длины окружности шин колес транспортного средства L, ^отЩ^нЬиУ тахографа k. I J
I V Cl f 1,ии I
1 \\ \и&
V \Jl-m
Управление работой прибора осуществляется посредством внешнего программного обеспечения TC-net-Software (версия не ниже 4.Х), пользовательское меню которого позволяет проводить различные измерительные процедуры, такие, как определение метрологических характеристик тахографов различных типов, определение коэффициента транспортного средства W, постоянной тахографа к, эффективной окружности шин колес транспортного средства L, активирование цифровых тахографов, считывание данных из энергонезависи-мой памяти цифровых тахографов, программирование параметров цифровых тахографов и т.д., а также создавать архивные базы данных по различным типам проверяемых тахографов с выдачей протоколов измерений.
Электронный блок «ТС-Net» имеет разъемы RS 232/USB для подключения его к компьютерному блоку PC/Laptop. Внешний вид приборов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.

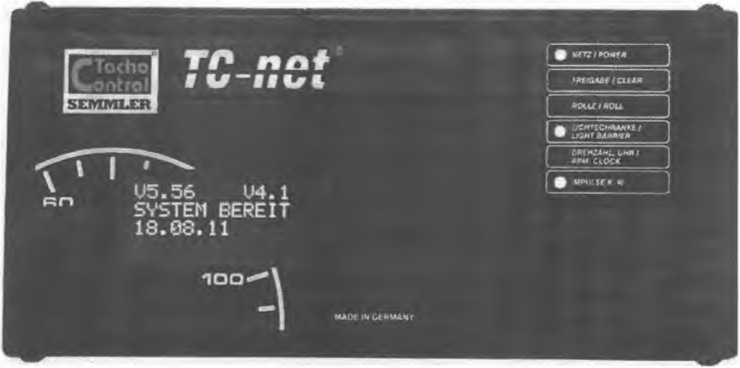

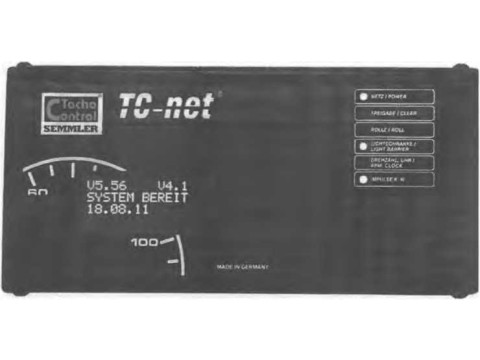

РИС. 1- ВНЕШНИЙ ВИД ПРИБОРА ДЛЯ ПОВЕРКИ ТАХОГРАФОВ Т
Ддм
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование метрологических характеристик |
Нормируемые значения |
|
Диапазон измерения скорости, км/ч |
от 2 до 220 |
|
Диапазон измерения частоты, соответствующей линейной скорости (от 2 до 220 км/ч), при заданных значениях постоянной тахографа к (для аналоговых и цифровых тахографов соответственно), Гц |
от 1, 33 до 1 466, 67 (при к= 2 400-24 000 имп./км) от 1,33 до 3 972, 22 (при к= 2 400-65 000 имп./км) |
|
Пределы допускаемой относительной погрешности измерения частоты, % |
±0,2 |
|
Диапазон измерения пройденного пути транспортного средства, м |
10 000 |
|
Пределы допускаемой относительной погрешности счета количества импульсов при измерении пройденного пути, % |
±0,3 |
|
Диапазон измерения эффективной окружности шин колес транспортного средства L, мм |
от 1 500 до 4 500 |
|
Пределы допускаемой относительной погрешности измерения эффективной окружности шин колес транспортного средства L, % |
± 1 |
|
Пределы допускаемой абсолютной погрешности измерения времени, с/сут. |
±0,5 |
|
Диапазон измерения значений постоянной тахографа к и характеристического коэффициента транспортного средства W, имп./км (для аналоговых тахографов) |
от 2 400 до 24 000 |
|
Диапазон измерения постоянной тахографа к и характеристического коэффициента транспортного средства W, имп./км (для цифровых тахографов) |
от 2 400 до 65 000 |
|
Пределы допускаемой относительной погрешности измерения характеристического коэффициента транспортного средства W и постоянной тахографа к, % |
±0,3 |
|
Номинальное напряжение питания, В |
10,5-30 |
|
Ток потребления, А, не более |
0,8 |
|
Масса, кг, не более |
0,550 |
|
Габаритные размеры, мм, не более |
220x100x35 (LxBxH) |
|
Температура эксплуатации, °C |
от 0 до плюс 45 |
|
Температура хранения и транспортирования, °C |
от минус 20 до плюс 50 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP64 |
|
Интерфейсы подключения |
CAN, К-Line, RS 232 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационные документы приборов
Комплектность
Комплект поставки тахографов в соответствии с технической документацией фирмы «МАНА Maschinenbau Haldenwang GmbH & Со. KG» (Германия) приведен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Прибор для поверки тахографов TCS Комплект роликов Программное обеспение Комплект кабелей для подключения Руководство по эксплуатации Методика поверки МРБ МП. 1500-2012 |
1 шт. 1 шт. (по доп. заказу) 1 шт. (по доп. заказу) 1 шт. 1 экз. 1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя «МАНА Maschinenbau Haldenwang GmbH & Со. KG» (Германия)
МРБ МП. 1500-2012 Приборы для поверки тахографов TCS. Методика поверки
Заключение
Приборы для поверки тахографов TCS соответствуют требованиям технической документации фирмы-изготовителя «МАНА Maschinenbau Haldenwang GmbH & Со. KG» (Германия).
Межповерочный интервал - не более 12 месяцев.
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИСПЫТАТЕЛЬНЫЙ
ЦЕНТР БЕЛГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
